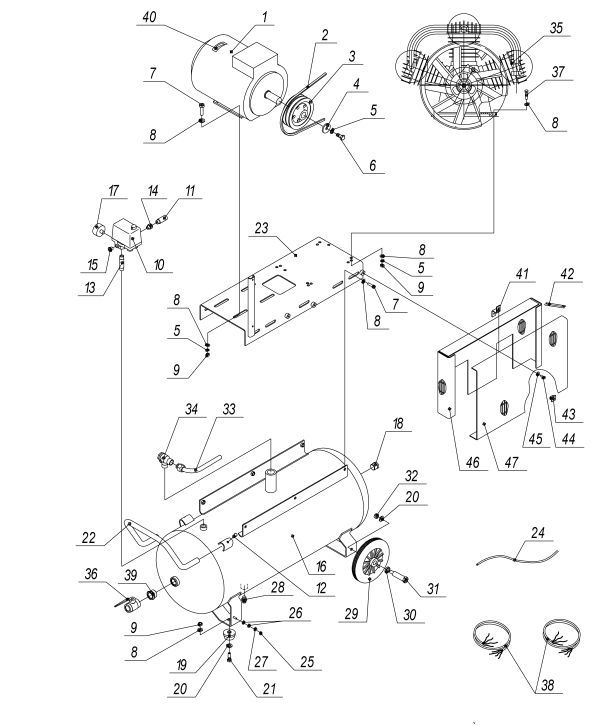

Каталог общего вида
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Эл.двигатель MEC-90S 1,5 кВт 220В | 4041100217 | ||||
| 2 | Держатель | 3101.00.00.102 | ||||
| 3 | Ремень А1180 (A46.5) | 4301104700 | ||||
| 4 | Шкив эл. двигателя | 3125.00.00.104-02 | ||||
| 5 | Прижим | 3125.00.00.105 | ||||
| 11 | Прессостат MDR2 4х1/4F 20А 220V (аналог 7250240000, 7250360000)Посмотреть аналог | 4992122076 | ||||
| 12 | Клапан предохранительный 3/8 10 Bar (аналог 7192050000, 7192090000)Посмотреть аналог | 4251100202 | ||||
| 13 | Тройник Т-F-F-M-3/8 | 4150803000 | ||||
| 14 | Переходник 3/8х70 | 3101.00.00.201 | ||||
| 15 | Кран шаровый 1/4 (аналог 7130010000)Посмотреть аналог | 4112101200 | ||||
| 16 | Редуктор давления 1/4 (аналог 7100120000) Посмотреть аналог | 4131200100 | ||||
| 17 | Манометр МП40 (аналог 7110010000)Посмотреть аналог | 4141101200 | ||||
| 18 | Переходник 1/4х1/4 | 3101.00.00.202 | ||||
| 19 | Манометр МП50-1/4 (аналог 7110020000)Посмотреть аналог | 4141301600 | ||||
| 22 | Амортизатор D.50 | 4271000103 | ||||
| 28 | Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог | 4121001000 | ||||
| 29 | Колесо D.160/40-80 | 4281016000 | ||||
| 30 | Шайба | 3101.00.10.003 | ||||
| 31 | Болт-ось | 3101.00.10.002 | ||||
| 33 | Воздухопровод | 3155.00.00.200 | ||||
| 34 | Клапан обратный 1/2Мх1/2М (аналог 7190190000, 7190090000)Посмотреть аналог | 4241122102 | ||||
| 35 | Блок поршневой EV51-1 | 4022230050 | ||||
| 38 | Провод | 4853001590 | ||||
| 39 | Платформа | 3113.00.00.101 | ||||
| 39а | Платформа | 3113.00.00.101-01 | ||||
| 40 | Указатель | 4381003500 | ||||
| 41 | Держатель | 3143.00.00.103 | ||||
| 42 | Распорка | 4350010002 | ||||
| 43 | Защелка | 4350020002 | ||||
| 46,47 | Решетка в сборе | 3101.00.00.400/500 | ||||
| 48 | Трубка гибкая Rilsan 6×1 (аналог 7230010000)Посмотреть аналог | 4490000000 | ||||
| 49 | Ресивер 50 л Р50.11.00 | 3007.00.00.000 | ||||
| 50 | Провод сетевой 220В 3х1,5х2,2м | 4901152290 | ||||
| 51 | Клапан стартовый 1/8MF | 4472018000 | ||||
| 52 | Термозащита 10A | 4732100073 | ||||
| 53 | Колпачок | 3101.00.00.115 | ||||
Деталировка поршневого блока
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Болт | 110147 | ||||
| 2 | Шайба стопорная | 130058 | ||||
| 3 | Шайба | 130070 | ||||
| 4 | Шкив D.12 EV51-1 | 713129 | ||||
| 5 | Болт | 110117 | ||||
| 6 | Шайба | 130082 | ||||
| 7 | Крышка передняя | 701035 | ||||
| 8 | Сальник | 60080 | ||||
| 9 | Прокладка крышки передней | 70215 | ||||
| 10 | Подшипник | 50162 | ||||
| 12 | Подшипник | 50158 | ||||
| 13 | Кольцо стопорное | 200107 | ||||
| 14 | Коленвал | 709077 | ||||
| 15 | Картер | 708050 | ||||
| 16 | Окошко маслоуказателя | 731022 | ||||
| 17 | Пробка залива масла | 140037 | ||||
| 18 | Прокладка клапан-цилиндр | 70217 | ||||
| 19 | Прокладка головки цилиндра | 70216 | ||||
| 20 | Прокладка цилиндр-картер | 70270 | ||||
| 21 | Цилиндр | 711050 | ||||
| 22 | Шпилька | 110116 | ||||
| 23 | Гайка | 120062 | ||||
| 24 | Тройник | 718060 | ||||
| 25 | Гайка | 718074 | ||||
| 26 | Угольник | 718024 | ||||
| 27 | Радиатор | 725009 | ||||
| 28 | Комплект колец поршневых D.51 | 719061 | ||||
| 29 | Болт М6х35 | 110148 | ||||
| 30 | Поршень D.51 | 720018 | ||||
| 31 | Кольцо стопорное | 200105 | ||||
| 32 | Палец поршневой | 729010 | ||||
| 33 | Шатун | 705037 | ||||
| 34 | Крепление сапуна | 703008 | ||||
| 35 | Сапун | 703007 | ||||
| 36 | Фильтр воздушный в сборе | 712198 | ||||
| 37 | Картридж фильтра воздушного | 712143 | ||||
| 38 | Плита клапанная | 727268 | ||||
| 39 | Головка цилиндра | 710010 | ||||
