Каталог общего вида





Позиции

Наименование

Чертежный номер
1 Ресивер 50 л 3007.00.00.000-03
2 Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог 4121001000
3 Клапан обратный 1/2Мх3/8М (аналог 7190180000, 7190080000)Посмотреть аналог 4241112102
9 Амортизатор D.50 4271000103
13 Колесо D.160/40-80 4281016000
14 Шайба 3101.00.10.003
15 Болт-ось 3101.00.10.002
16 Прессостат MDR2 4х1/4F 20А 220V (аналог 7250240000, 7250360000)Посмотреть аналог 4992122076
17 Манометр D.50 (аналог 7110020000)Посмотреть аналог 4141301400
18 Клапан предохранительный 1/4 8 Bar (аналог 7192430000, 7192020000) Посмотреть аналог 4251080102
19 Переходник 1/4х1/4 3101.00.00.202
20 Редуктор давления 1/4 (аналог 7100120000) Посмотреть аналог 4131200100
21 Манометр МП40 (аналог 7110010000)Посмотреть аналог 4141101200
22 Кран шаровый 1/4 (аналог 7130010000)Посмотреть аналог 4112101200
23 Блок поршневой ТА25 (J1048B) 4011210170
24 Провод 4901102290
25 Воздухопровод 3112.00.00.600
26 Трубка гибкая Rilsan 6×1 (аналог 7230010000)Посмотреть аналог 4490000000

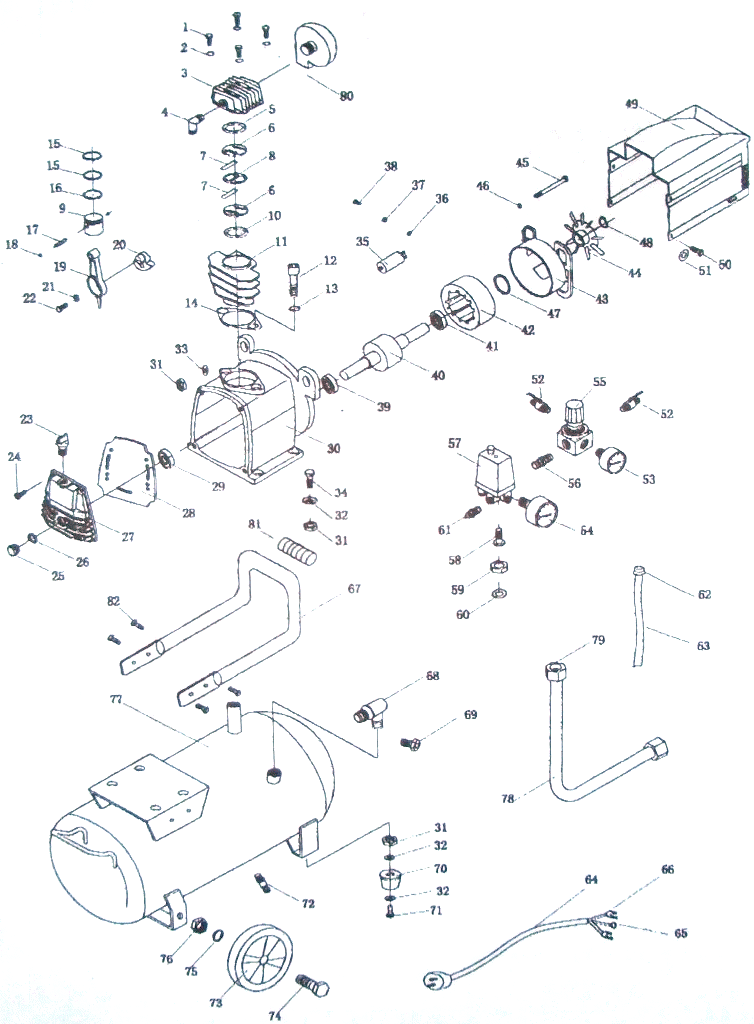

Деталировка поршневого блока





Позиции

Наименование

Чертежный номер
1 БолтПосмотреть аналог TA-2524A-01
2 Шайба пружинная TA-2524A-02
3 Головка цилиндра TA-2524A-03
4 Переходник TA-2524A-04
5 Прокладка головки цилиндра TA-2524A-05
6 Плита клапанная TA-2524A-06
7 Пластина клапанная TA-2524A-07
8 Прокладка плиты клапанной TA-2524A-08
9 Поршень D.51 TA-2524A-09
10 Прокладка цилиндра TA-2524A-10
11 Цилиндр D.51 TA-2524A-11
12 Болт TA-2524A-12
13 Шайба пружинная TA-2524A-13
14 Прокладка цилиндр-картер TA-2524A-14
15,16 Комплект колец поршневых D.51Посмотреть аналог TA-2524A-15,16
17 Палец поршневой D.12×44 TA-2524A-17
18 Кольцо стопорное TA-2524A-18
19 Шатун TA-2524A-19
20 Кривошип TA-2524A-20
21 Гайка TA-2524A-21
22 Болт TA-2524A-22
23 Сапун TA-2524A-23
24 Болт TA-2524A-24
25 Маслоуказатель TA-2524A-25
26 Уплотнение маслоуказателя TA-2524A-26
27 Крышка картера TA-2524A-27
28 Прокладка крышки картера TA-2524A-28
29 Сальник TA-2524A-29
30 Картер TA-2524A-30
31 Гайка TA-2524A-31
32 Шайба TA-2524A-32
33 Шайба TA-2524A-33
34 Болт TA-2524A-34
35 Конденсатор 35mF TA-2524A-35
36 Шайба TA-2524A-36
37 Шайба пружинная TA-2524A-37
38 Болт TA-2524A-38
39 Подшипник передний 6204-RZ TA-2524A-39
40 Ротор TA-2524A-40
41 Подшипник задний 6202-RZ TA-2524A-41
42 Статор TA-2524A-42
43 Крышка задняя TA-2524A-43
44 Крыльчатка TA-2524A-44
45 Болт TA-2524A-45
46 Шайба пружинная TA-2524A-46
47 Шайба TA-2524A-47
48 Кольцо стопорное TA-2524A-48
49 Кожух TA-2524A-49
50 Болт TA-2524A-50
51 Прокладка TA-2524A-51
52 Кран шаровый 1/4 (аналог 7130010000, 4112101200)Посмотреть аналог TA-2524A-52
53 Манометр D.40 1/8 (аналог 7110010000)Посмотреть аналог TA-2524A-53
54 Манометр D.50 1/4 (аналог 7110020000, 4141301400)Посмотреть аналог TA-2524A-54
55 Редуктор давления 1/4 (аналог 7100120000, 4131200100) Посмотреть аналог TA-2524A-55
56 Переходник TA-2524A-56
57 Пневмореле 4х1/4F 220В (аналог 9991920530, 4992122076)Посмотреть аналог TA-2024-54
58 Переходник TA-2524A-58
59 Гайка TA-2524A-59
60 Прокладка TA-2524A-60
61 Клапан предохранительный 1/4 8,5 Bar (аналог 4251080102, 7192020000, 7192430000)Посмотреть аналог TA-2524A-61
62 Гайка TA-2524A-62
63 Трубка TA-2524A-63
64 Кабель с вилкой TA-2524A-64
65 Клемма (O) TA-2524A-65
66 Клемма (U) TA-2524A-66
67 Рукоятка TA-2524A-67
68 Клапан обратный 1/2Mx3/8M TA-2524A-68
69 Болт TA-2524A-69
70 Амортизатор TA-2524A-70
71 Болт TA-2524A-71
72 Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог 4121001000
73 Колесо TA-2524A-73
74,75,76 Крепление для колес TA-2524A-74
77 Ресивер TA-2524A-77
78 Трубка TA-2524A-78
79 Гайка TA-2524A-79
80 Фильтр воздушный в сбореПосмотреть аналог TA-2524A-80
81 Накладка рукоятки TA-2524A-81
82 Болт TA-2524A-82
