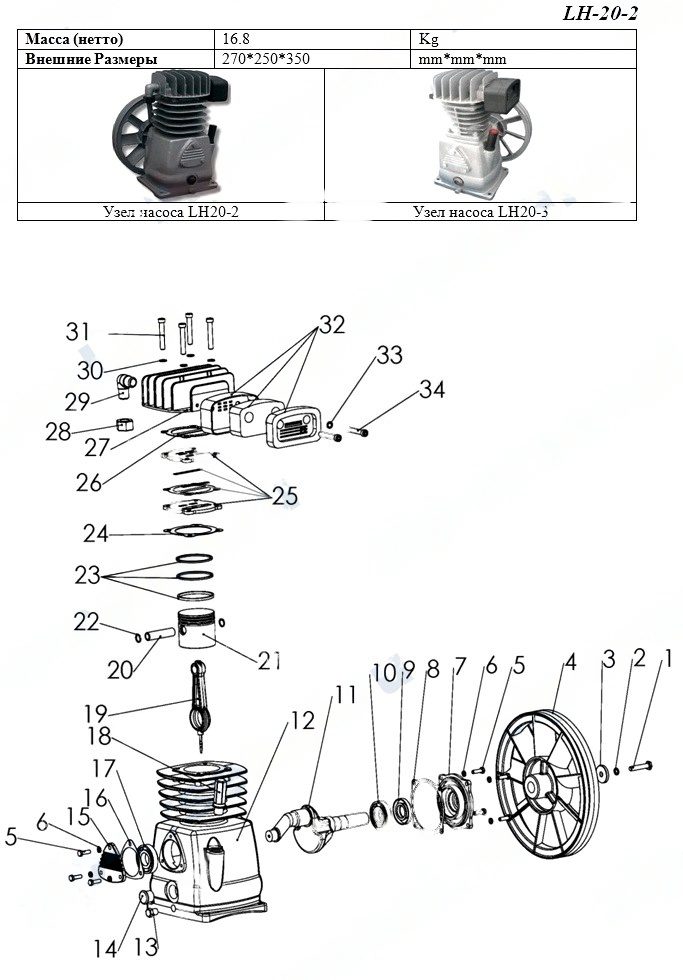

Деталировка поршневого блока
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Болт шкива М10х45 левостор. LH20/LB24/30/40 | 11131005 | ||||
| 2 | Шайба стопорная левостор. D.8 LH20/LB24/30/40 | 11124001 | ||||
| 3 | Шайба D.38 LH20/LB30/40 | 21213002 | ||||
| 4 | Шкив D.266,7 A1 LH20-2/LB30-2 | 21212002 | ||||
| 5 | Болт креп. крышки М6х20 LH20/LB30/40/50/75/LT100 | 11131001 | ||||
| 6 | Граверная шайба D.6 LH20/LB30/50/75 | 11123002 | ||||
| 7 | Крышка передняя LH20-3 | 21113002 | ||||
| 8 | Прокладка крышки подшипника LH20-2 | 21152002 | ||||
| 9 | Сальник 25x35x7,5 LH20-2 | 21161002 | ||||
| 10 | Подшипник 6205Z LH20-2/LB30-2/40-2 | 21134001 | ||||
| 11 | Коленвал LH20-2 | 21131002 | ||||
| 12 | Картер + цилиндр LH20-2 | 21111003 | ||||
| 13 | Пробка слива масла ZG1/4 LH20-2/LB30-2/40-2 | 21169001 | ||||
| 14 | Маслоуказатель G1/2 LH20-2 | 21164001 | ||||
| 15 | Крышка задняя LH20-2/LB30-2/40-2/50-2/75-2 | 21112003 | ||||
| 16 | Прокладка крышки задней LH20-2/LB30-2/40-2/50-2/75-2Посмотреть аналог | 21155001 | ||||
| 17 | Подшипник 6304 LH20-2/LB30-2/50/75 | 21134002 | ||||
| 18 | Сапун М16-1,5 LH20-2/LB40-2/50/75/LT100 | 21166001 | ||||
| 19 | Шатун LH20-2 | 21132002 | ||||
| 20 | Палец поршневой D.14,5х57,5 LH20-2/LB30-2/40-2Посмотреть аналог | 21143002 | ||||
| 21 | Поршень D.65 LH20-2/LB30-2/40-2Посмотреть аналог | 21141003 | ||||
| 22 | Кольцо стопорное D.14,7 LH20-2/LB30-2/40-2Посмотреть аналог | 21144002 | ||||
| 23 | Комплект колец поршневых D.65 LH20-2/LB30-2/40-2Посмотреть аналог | 21145003 | ||||
| 24 | Прокладка клапанной группы (нижняя) LH20-2/LB30-2/40-2Посмотреть аналог | 21151002 | ||||
| 25 | Клапанная группа LH20-2/LB30-2/40-3Посмотреть аналог | 21124013 | ||||
| 25-Feb | Пластина клапанная 55,0х11,0 (компл 2 шт) LH20-2/LB30-2/40-2 | 21125017 | ||||
| 25-Mar | Прокладка плиты клапанной (средняя) (алюм.) LH20-2/LB30-2/40-2Посмотреть аналог | 21126002 | ||||
| 26 | Прокладка клапанной группы (верхняя) LH20-2/LB30-2/40-2Посмотреть аналог | 21154001 | ||||
Каталог общего вида
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Эл.двигатель MEC-90S 1,5 кВт 220В | 4041100217 | ||||
| 2 | Держатель | 3101.00.00.102 | ||||
| 3 | Ремень А1180 (A46.5) | 4301104700 | ||||
| 4 | Шкив эл. двигателя | 3125.00.00.104-04 | ||||
| 5 | Прижим | 3125.00.00.105 | ||||
| 11 | Прессостат MDR2 4х1/4F 20А 220V (аналог 7250240000, 7250360000)Посмотреть аналог | 4992122076 | ||||
| 12 | Клапан предохранительный 3/8 10 Bar (аналог 7192050000, 7192090000)Посмотреть аналог | 4251100202 | ||||
| 13 | Тройник Т-F-F-M-3/8 | 4150803000 | ||||
| 14 | Переходник 3/8х70 | 3101.00.00.201 | ||||
| 15 | Кран шаровый 1/4 (аналог 7130010000)Посмотреть аналог | 4112101200 | ||||
| 16 | Редуктор давления 1/4 (аналог 7100120000) Посмотреть аналог | 4131200100 | ||||
| 17 | Манометр МП40 (аналог 7110010000)Посмотреть аналог | 4141101200 | ||||
| 18 | Переходник 1/4х1/4 | 3101.00.00.202 | ||||
| 19 | Манометр МП50-1/4 (аналог 7110020000)Посмотреть аналог | 4141301600 | ||||
| 22 | Амортизатор D.50 | 4271000103 | ||||
| 28 | Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог | 4121001000 | ||||
| 29 | Колесо D.160/40-80 | 4281016000 | ||||
| 30 | Шайба | 3101.00.10.003 | ||||
| 31 | Болт-ось | 3101.00.10.002 | ||||
| 33 | Воздухопровод | 3125.00.00.200 | ||||
| 34 | Клапан обратный 1/2Мх1/2М (аналог 7190190000, 7190090000)Посмотреть аналог | 4241122102 | ||||
| 35 | Блок поршневой LH20-3 | 4021130010 | ||||
| 38 | Провод | 4853001590 | ||||
| 39 | Платформа | 3113.00.00.101 | ||||
| 39а | Платформа | 3113.00.00.101-01 | ||||
| 40 | Указатель | 4381003500 | ||||
| 41 | Держатель | 3124.00.00.103 | ||||
| 42 | Распорка | 4350010002 | ||||
