Каталог общего вида
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Эл.двигатель АИР100S2У3 4,0 кВт 380В | 4042100400 | ||||
| 1а | Эл.двигатель Y2-100S-2 4,0 кВт 380В | 4042100411 | ||||
| 2 | Ремень А1600 (A63) | 4301106300 | ||||
| 3,3а | Шкив эл. двигателя | 3128.00.00.104 | ||||
| 4 | Прижим | 3106.00.00.101 | ||||
| 10 | Прессостат MDR3/11 3х1/4F+1х3/8F 10A 380V (аналог 7250490000)Посмотреть аналог | 4996111073 | ||||
| 11 | Клапан предохранительный 3/8 10 Bar (аналог 7192050000, 7192090000)Посмотреть аналог | 4251100202 | ||||
| 12 | Переходник 3/8х70 | 3101.00.00.201 | ||||
| 13 | Заглушка 1/4 | 3101.00.00.203 | ||||
| 14 | Манометр (аналог 7110020000)Посмотреть аналог | 4141101600 | ||||
| 15 | Заглушка | 3140.00.00.048 | ||||
| 16 | Амортизатор D.60 | 4271000203 | ||||
| 17 | Шайба 12 | 270LB50-17 | ||||
| 18 | Болт М10х25 | 270LB50-18 | ||||
| 19 | Платформа | 3128.00.00.120 | ||||
| 19а | Платформа | 3128.00.00.120-01 | ||||
| 20 | Трубка гибкая Rilsan 6×1 (аналог 7230010000)Посмотреть аналог | 4490000000 | ||||
| 24 | Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог | 4121001000 | ||||
| 25 | Ресивер 270 л | 3002.00.00.000-01 | ||||
| 26 | Переходник 2х3/4 | 3106.00.00.021 | ||||
| 27 | Редуктор давления 1/2 (аналог 7100030000) Посмотреть аналог | 4133200300 | ||||
| 28 | Воздухопровод | 3128.00.00.200 | ||||
| 29 | Клапан обратный 1Мх3/4М | 4242133102 | ||||
| 30 | Кран шаровый M-F-1/2 | 4111324000 | ||||
| 32 | Провод | 4871401090 | ||||
| 33 | Переходник | 3060.00.00.125 | ||||
| 34 | Указатель | 4381003500 | ||||
| 35 | Держатель | 3128.00.00.103 | ||||
| 36 | Распорка | 4350010002 | ||||
| 37 | Защелка | 4350020002 | ||||
| 40,41 | Решетка в сборе | 3106.00.00.500-01/600 | ||||
| 42 | Блок поршневой LB50-2 | 4022230020 | ||||

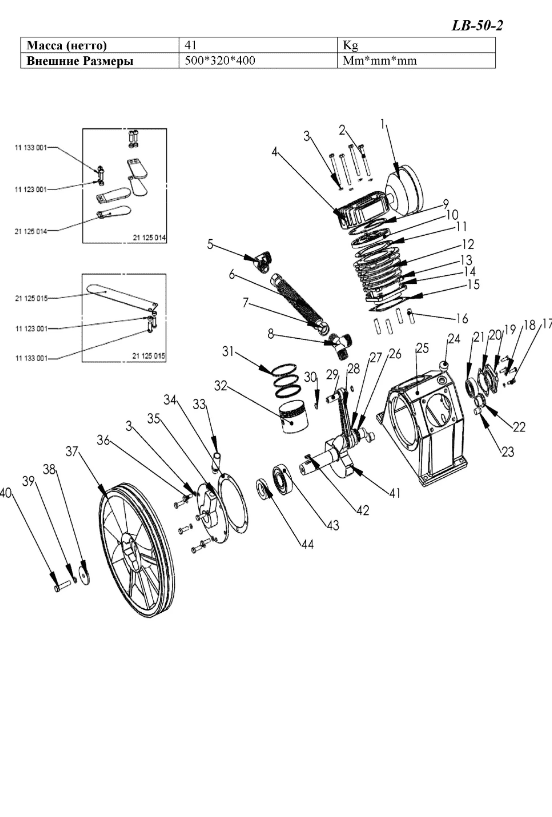

Деталировка поршневого блока
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Фильтр воздушный в сборе LB50/75 | 21175003 | ||||
| 1/1 | Картридж фильтра воздушного D.66×62 LB50/75 | 21177010 | ||||
| 2 | Болт M8x80 LB50/75 | 11131006 | ||||
| 3 | Граверная шайба D.8 LH20/LB30/40/50/75/LT100 | 11123003 | ||||
| 4 | Головка цилиндра LB50/75 | 21123004 | ||||
| 5 | Угольник ZG3/4-G3/4 LB50/LB75 | 21173002 | ||||
| 6 | Радиатор D.19×280 LB50 | 21171003 | ||||
| 7 | Гайка D.19 3/4 LB50/75 | 11114001 | ||||
| 8 | Тройник ZG3/4-2-G3/4 110 гр. LB50 | 21174002 | ||||
| 9 | Прокладка клапанной группы (верхняя) LB50/75 | 21154003 | ||||
| 10 | Клапанная группа LB50/75 | 21124004 | ||||
| 10/1 | Пластина клапанная большая LB50/75 | 21125015 | ||||
| 10/2 | Пластины клапанные мал. в компл. (компл 2 шт+болты и шайбы) LB50/75 | 21125014 | ||||
| 11 | Прокладка клапанной группы (нижняя) LB50/75 | 21151005 | ||||
| 12 | Цилиндр D.80 LB50/75 | 21121005 | ||||
| 13 | Гайка D.10 LB50/75 | 11111003 | ||||
| 14 | Граверная шайба D.10 LB50/75/LT100 | 11123004 | ||||
| 15 | Прокладка цилиндр-картер LB50/75 | 21153003 | ||||
| 16 | Шпилька М10х38 LB50/75 | 11141003 | ||||
| 17 | Болт креп. крышки М6х20 LH20/LB30/40/50/75/LT100 | 11131001 | ||||
| 18 | Граверная шайба D.6 LH20/LB30/50/75 | 11123002 | ||||
| 19 | Крышка задняя LB50/75 | 21112001 | ||||
| 19 | Крышка задняя LH20-2/LB30-2/40-2/50-2/75-2 | 21112003 | ||||
| 20 | Прокладка крышки задней LH20-2/LB30-2/40-2/50-2/75-2Посмотреть аналог | 21155001 | ||||
| 20 | Прокладка крышки задней LB50/75 | 21155002 | ||||
| 21 | Подшипник 6304 LH20-2/LB30-2/50/75 | 21134002 | ||||
| 22 | Маслоуказатель G3/4 LB30-2/40-2/50/75Посмотреть аналог | 21164002 | ||||
| 22 | Маслоуказатель G3/4 LB40-3/50-2/75-2 | 21164004 | ||||
| 23 | Пробка слива масла Z3/8 LB50/75/LT100 | 21169003 | ||||
| 24 | Пробка залива масла M16 LB30-2/40-2/50/75Посмотреть аналог | 21167002 | ||||
| 25 | Картер LB50 | 21111012 | ||||
| 25 | Картер LB50-2 | 21111024 | ||||
| 26 | Кольцо стопорное коленвала D.30 LB50/75 | 21146004 | ||||
| 27 | Кольцо стопорное D.30 LB50/75 | 11121009 | ||||
| 27 | Кольцо стопорное D.30 LB50/75 | 21146003 | ||||
| 28 | Шатун боковой LB50/75 | 21132007 | ||||
| 29 | Палец поршневой D.15×70 LB50/75 | 21143004 | ||||
| 30 | Кольцо стопорное D.15 LB50/75 | 21144003 | ||||
| 31 | Комплект колец поршневых D.80 LB50/75Посмотреть аналог | 21145004 | ||||
| 32 | Поршень D.80 LB50/75 | 21141004 | ||||
| 33 | Сапун М16-1,5 LH20-2/LB40-2/50/75/LT100 | 21166001 | ||||
| 34 | Прокладка крышки подшипника 3080 LB50/75 | 21152005 | ||||
| 35 | Крышка передняя LB50/75 | 21113005 | ||||
| 36 | Болт креп. крышки М8х25 LB30/40/50/75/LT100 | 11131004 | ||||
| 37 | Шкив D.368 A2 LB50/75 | 21212004 | ||||
| 38 | Шайба D.52 LB75-2 | 11121012 | ||||
| 38 | Шайба D.52 LB50/75 | 21213003 | ||||
| 39 | Шайба D.10 LB50/75 | 11124002 | ||||
| 40 | Болт шкива М10х45 LB50/75 | 11131011 | ||||
| 41 | Коленвал LB50 | 21131006 | ||||
| 42 | Шпонка 5×19 LB40-2/50/75 | 21136001 | ||||
| 43 | Подшипник 6307 LB50/75 | 21134006 | ||||
| 44 | Сальник 35x56x12 LB50/75 | 21161005 | ||||
| 100 | Блок поршневой LB50-2 | 4022230020 | ||||
