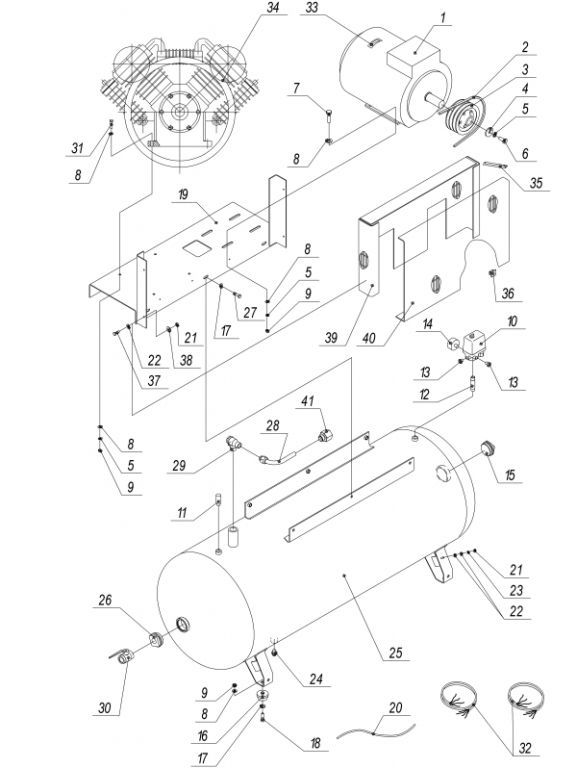

Каталог общего вида
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Эл.двигатель АИР112M2У3 7,5 кВт 380В | 4042100700 | ||||
| 1а | Эл.двигатель Y2-112M-2 7,5 кВт 380В | 4042100711 | ||||
| 2 | Ремень В2000 (B79) | 4301307900 | ||||
| 3,3а | Шкив эл. двигателя | 3130.00.00.104 | ||||
| 4 | Прижим | 3106.00.00.101 | ||||
| 5 | Шайба 10,65Г | 500LT100-05 | ||||
| 11 | Клапан предохранительный 3/8 10 Bar (аналог 7192050000, 7192090000)Посмотреть аналог | 4251100202 | ||||
| 12 | Переходник 3/8х70 | 3101.00.00.201 | ||||
| 13 | Заглушка 1/4 | 3101.00.00.203 | ||||
| 14 | Манометр (аналог 7110020000)Посмотреть аналог | 4141101600 | ||||
| 15 | Заглушка | 3140.00.00.048 | ||||
| 16 | Амортизатор D.60 | 4271000203 | ||||
| 19 | Платформа | 3130.00.00.110 | ||||
| 19а | Платформа | 3130.00.00.110-01 | ||||
| 20 | Трубка гибкая Rilsan 6×1 (аналог 7230010000)Посмотреть аналог | 4490000000 | ||||
| 24 | Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог | 4121001000 | ||||
| 25 | Ресивер 500 л Р500.11.08 | 3023.00.00.000 | ||||
| 26 | Переходник 2х3/4 | 3106.00.00.021 | ||||
| 28 | Воздухопровод | 3130.00.00.200 | ||||
| 29 | Клапан обратный 1Мх3/4М | 4242133102 | ||||
| 30 | Кран шаровый M-F-3/4 | 4111334000 | ||||
| 32 | Провод ПВС 4×1,5 | 4871401590 | ||||
| 33 | Указатель | 4381003500 | ||||
| 34 | Блок поршневой LT100 | 4022340010 | ||||
| 35 | Распорка | 3131.00.00.002 | ||||
| 36 | Защелка | 4350020002 | ||||
| 39,40 | Крышка | 3131.00.00.200/300 | ||||
| 41 | Переходник | 3131.00.00.001 | ||||

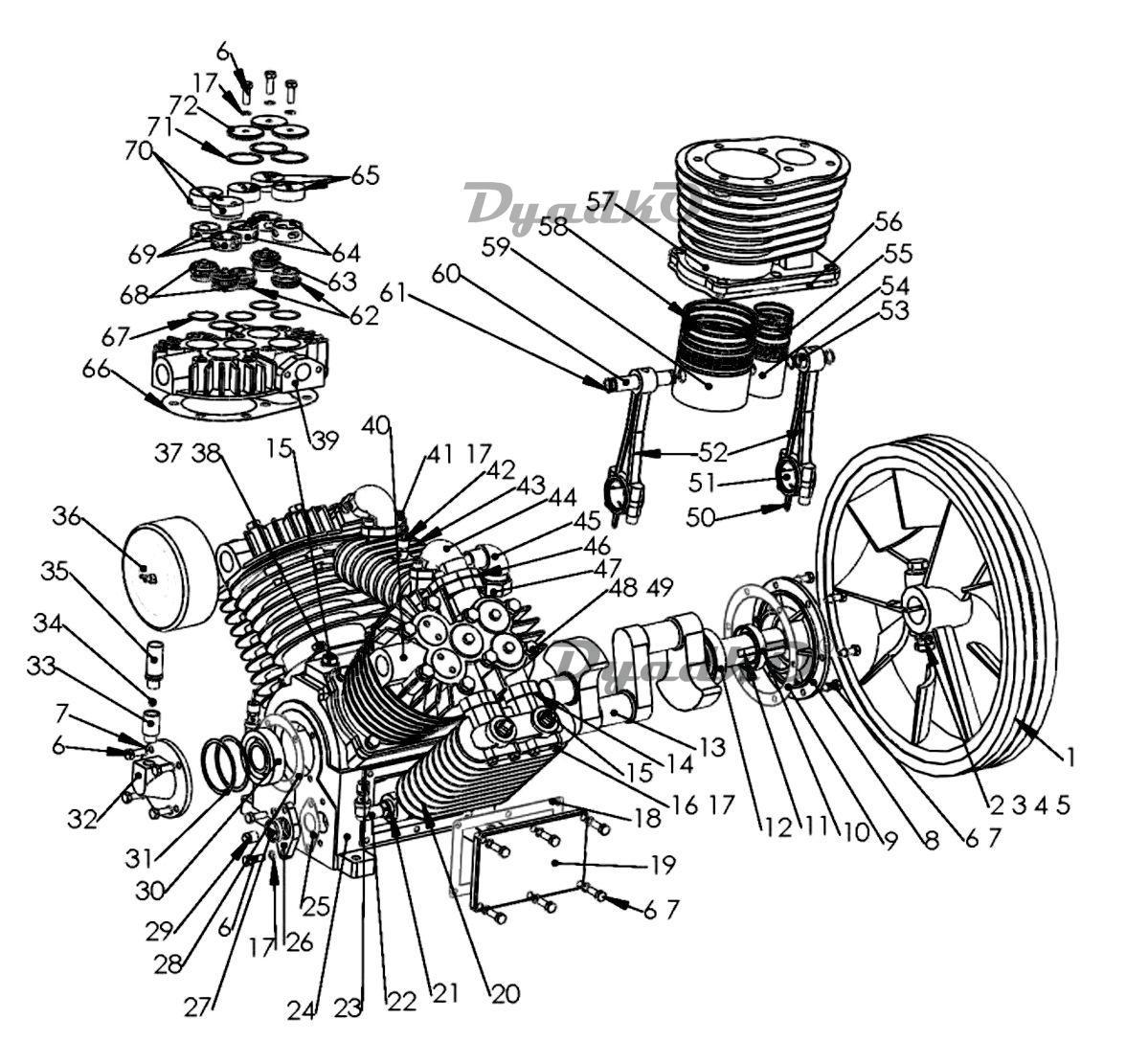

Деталировка поршневого блока
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Шкив D.480 B2 LT100 | 21212006 | ||||
| 2 | Винт М16х120 LT100 | 11131010 | ||||
| 3 | Шайба болта шкива D.16 LT100 | 11121004 | ||||
| 4 | Граверная шайба D.16 LT100 | 11123006 | ||||
| 5 | Гайка М16 LT100 | 11111004 | ||||
| 6 | Болт креп. крышки М8х25 LB30/40/50/75/LT100 | 11131004 | ||||
| 7 | Граверная шайба D.8 LH20/LB30/40/50/75/LT100 | 11123003 | ||||
| 8 | Крышка крепления подшипника передняя LT100 | 21113006 | ||||
| 9 | Прокладка крышки подшипника LT100 | 21152006 | ||||
| 10 | Сальник 40x65x12 LT100 | 21161006 | ||||
| 11 | Шпонка 10×60 LT100 | 21136002 | ||||
| 12 | Подшипник 7508E LT100 | 21134009 | ||||
| 13 | Коленвал LT100 | 21131009 | ||||
| 14 | Прокладка патрубка радиатора LT100 | 21157007 | ||||
| 15 | Пробка залива масла Z3/4 LT100 | 21168001 | ||||
| 16 | Винт М8х90 LT100 | 11131007 | ||||
| 17 | Шайба медная D.8 LH20-2/LB30-2/40-2/LT100 | 11122001 | ||||
| 18 | Прокладка боковой крышки LT100 | 21157001 | ||||
| 19 | Крышка боковая LT100 | 21114001 | ||||
| 20 | Радиатор LT100 | 21172003 | ||||
| 21 | Переходник Z3/4xZG1/4 LT100 | 21177007 | ||||
| 22 | Угольник 1/4ZGx1/4ZG LT100 | 21173003 | ||||
| 23 | Клапан предохранительный 1/4 5 Bar LT100 | 23122001 | ||||
| 24 | Картер LT100 | 21111019 | ||||
| 25 | Прокладка фиксатора маслоуказателя LT100 | 21157005 | ||||
| 26 | Фиксатор маслоуказателя LT100 | 21165002 | ||||
| 27 | Маслоуказатель LT100 | 21165001 | ||||
| 28 | Прокладка соединительного фланца LT100 | 21157003 | ||||
| 29 | Пробка слива масла Z3/8 LB50/75/LT100 | 21169003 | ||||
| 30 | Подшипник 7307E LT100 | 21134008 | ||||
| 31 | Прокладки подшипника D.80 LT100 | 11122003 | ||||
| 32 | Крышка задняя малая LT100 | 21114005 | ||||
| 33 | Фиксатор сапуна 1/4 LB40-2/LT100 | 21177005 | ||||
| 34 | Шарик D.9,5 LT100 (аналог 21178004) | 21177008 | ||||
| 35 | Сапун М16-1,5 LH20-2/LB40-2/50/75/LT100 | 21166001 | ||||
| 36 | Фильтр воздушный в сборе LT100 | 21176001 | ||||
| 36/1 | Картридж фильтра воздушного D.106×52 LT100 | 21177013 | ||||
| 37 | Винт М10х30 LT100 | 11131008 | ||||
| 38 | Граверная шайба D.10 LB50/75/LT100 | 11123004 | ||||
| 39 | Головка цилиндра левая LT100 | 21122006 | ||||
| 40 | Головка цилиндра правая LT100 | 21122005 | ||||
| 41 | Винт с внутр. шестигранником М8х25 LT100 | 11132003 | ||||
| 42 | Клапан предохранительный 1/4 14 Bar LT100 | 23121001 | ||||
| 43 | Радиатор LT100 | 21172005 | ||||
| 44 | Угольник радиатора LT100 | 21173006 | ||||
| 45 | Угольник Z3/4-М33х1.5 LT100 | 21173004 | ||||
| 46 | Прокладка патрубка LT100 | 21157009 | ||||
| 47 | Гайка М33 LT100 | 11113002 | ||||
| 48 | Винт М12х80 LT100 | 11131009 | ||||
| 49 | Граверная шайба D.12 LT100 | 11123005 | ||||
| 50 | Маслоразбрызгиватель LT100 | 21163002 | ||||
| 51 | Комплект вкладышей (2шт) LT100 | 21135001 | ||||
| 52 | Шатун D.19 LT100 | 21133001 | ||||
| 53 | Палец поршневой ВД D.19х45 LT100 | 21143005 | ||||
| 54 | Поршень ВД D.55 LT100 | 21142001 | ||||
| 55 | Комплект колец поршневых ВД D.55 LT100 | 21145002 | ||||
| 56 | Прокладка цилиндр-картер LT100 | 21153004 | ||||
| 57 | Блок цилиндров D.55-105 LT100 | 21121006 | ||||
| 58 | Комплект колец поршневых НД D.105 LT100 | 21145005 | ||||
| 59 | Поршень НД D.105 LT100 | 21141005 | ||||
| 60 | Палец поршневой НД D.19х95 LT100 | 21143006 | ||||
| 61 | Кольцо стопорное D.19 LT100 | 21144004 | ||||
| 62,63,68 | Клапан универсальный (вход/выход) LT100 | 21124011 | ||||
| 64 | Втулка клапана ВД D.41х37х20 LT100 | 21125003 | ||||
| 65 | Заглушка клапана ВД M45x2 LT100 | 21125001 | ||||
| 66 | Прокладка цилиндра LT100 | 21151006 | ||||
| 67 | Медная шайба D.35 LT100 | 11122004 | ||||
| 69 | Втулка клапана НД LT100 | 21125004 | ||||
| 70 | Заглушка клапана ВД M45x2 LT100 | 21125002 | ||||
| 71 | Прокладка крышки клапана LT100 | 21157006 | ||||
| 72 | Фиксатор клапана D.45 LT100 | 21125005 | ||||
| 100 | Блок поршневой LT100 | 4022340010 | ||||
