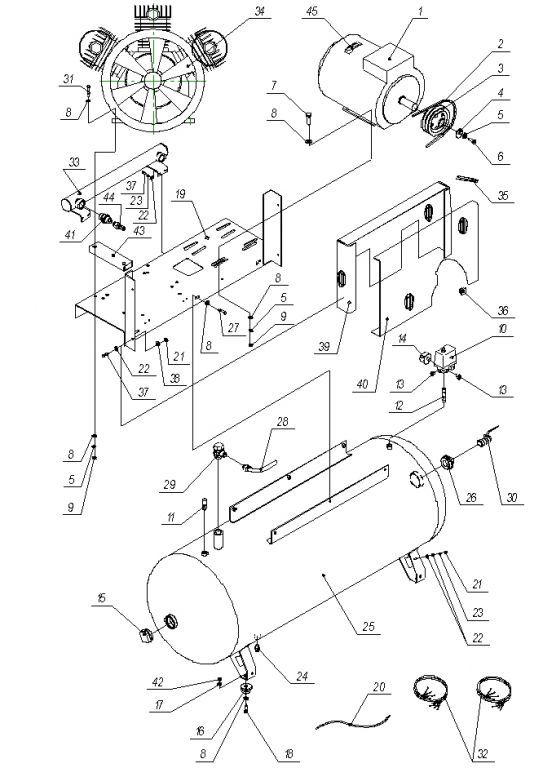

Каталог общего вида
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Эл.двигатель АИР132М2У3 11,0 кВт 380В | 4042101100 | ||||
| 1а | Эл.двигатель Y2-132M-2 11,0 кВт 380В | 4042101106 | ||||
| 2 | Ремень В2000 (B79) | 4301307900 | ||||
| 3,3а | Шкив эл. двигателя | 3138.00.00.104-01 | ||||
| 4 | Шайба | 3304.00.00.006-01 | ||||
| 10 | Прессостат MDR3/16 24А 380V | 4996162473 | ||||
| 11 | Клапан предохранительный 3/8 16 Bar | 4251160202 | ||||
| 12 | Переходник 3/8х70 | 3101.00.00.201 | ||||
| 13 | Заглушка 1/4 | 3101.00.00.203 | ||||
| 14 | Манометр МП63-1/4 (аналог 7110020000) | 4141402500 | ||||
| 15 | Заглушка 2 | 3040.00.00.048 | ||||
| 16 | Амортизатор D.50 | 4271000103 | ||||
| 19 | Платформа | 3131.00.00.110 | ||||
| 20 | Трубка гибкая Rilsan 6×1 (аналог 7230010000)Посмотреть аналог | 4490000000 | ||||
| 24 | Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог | 4121001000 | ||||
| 25 | Ресивер 500 л Р500.16.04 | 3006.00.00.000-04 | ||||
| 26 | Переходник 2х3/4 | 3106.00.00.021 | ||||
| 28 | Воздухопровод | 3138.00.00.400 | ||||
| 29 | Клапан обратный 1Мх3/4М | 4242133102 | ||||
| 30 | Кран | 4111343000 | ||||
| 31 | Болт М12х75 | 500W115/16-31 | ||||
| 32 | Провод | 4871402590 | ||||
| 33 | Коллектор в сборе | 3138.00.00.130 | ||||
| 34 | Блок поршневой W115 II B (16 Bar) | 4023530030 | ||||
| 35 | Распорка | 3131.00.00.002 | ||||
| 36 | Защелка | 4350020002 | ||||
| 39,40 | Решетка в сборе | 3138.00.00.200/300 | ||||
| 41 | Переходник 1х1 | 3304.00.00.027 | ||||
| 42 | Гайка М10 | 500W115/16-42 | ||||
| 43 | Труба | 3140.00.00.105 | ||||
| 44 | Воздухопровод | 3138.00.00.500 | ||||
| 45 | Указатель | 4381003500 | ||||

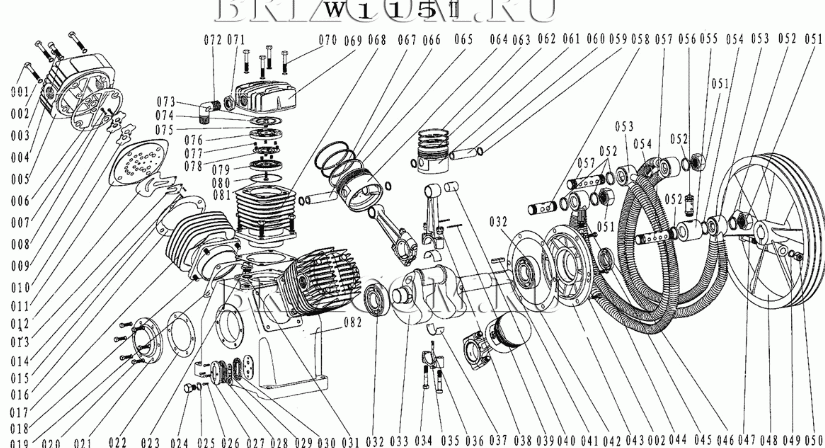

Деталировка поршневого блока
|
 | Позиции | Наименование | Чертежный номер | |||
| 000-1 | Воздушный фильтр в сборе V90 W95 W115 | 000V90-1 | ||||
| 000-2 | Картридж фильтра воздушного V90 W95 W115 | 000V90-2 | ||||
| 1 | Болт М12х95 | 001W115IIA | ||||
| 2 | Шайба 12 | 002W115IIA | ||||
| 3 | Болт М8х45 | 003W115IIA | ||||
| 4 | Шайба 8 | 004W115IIA | ||||
| 5 | Головка цилиндра НД | 005W115IIA | ||||
| 6 | Прокладка головки цилиндра НД | 006W115IIA | ||||
| 7 | Болт М5х12 | 007W115IIA | ||||
| 8 | Шайба 5 | 008W115IIA | ||||
| 9 | Ограничитель пластины клапанной НД | 009W115IIA | ||||
| 10 | Пластина клапанная выпускная НД | 010W115IIA | ||||
| 11 | Плита клапанная НД | 011W115IIA | ||||
| 12 | Пластина клапанная впускная НД | 012W115IIA | ||||
| 13 | Крепление впускной пластины НД | 013W115IIA | ||||
| 14 | Шайба 8 | 014W115IIA | ||||
| 15 | Болт М4х10 | 015W115IIA | ||||
| 16 | Прокладка плиты клапанной НД | 016W115IIA | ||||
| 17 | Цилиндр НД | 017W115IIA | ||||
| 18 | Болт М12х30 | 018W115IIA | ||||
| 19 | Прокладка цилиндра НД | 019W115IIA | ||||
| 20 | Болт М8×20 | 020W115IIA | ||||
| 21 | Крышка подшипника | 021W115IIA | ||||
| 22 | Прокладка крышки подшипника | 022W115IIA | ||||
| 23 | Пробка масляная | 023W115IIA | ||||
| 24 | Масленая пробка | 024W115IIA | ||||
| 25 | Кольцо уплотнительное 16 | 025W115IIA | ||||
| 26 | Болт М5х16 | 026W115IIA | ||||
| 27 | Фланец маслоуказателя | 027W115IIA | ||||
| 27-30 | Маслоуказатель в сборе | 100W95 | ||||
| 28 | Маслоуказатель | 028W115IIA | ||||
| 29 | Уровень маслоуказателя | 029W115IIA | ||||
| 30 | Прокладка маслоуказателя | 030W115IIA | ||||
| 31 | Прокладка резиновая (кольцо) | 031W115IIA | ||||
| 32 | Подшипник 309 | 032W115IIA | ||||
| 33 | Коленвал | 033W115IIA | ||||
| 34 | Болт шатуна | 034W115IIA | ||||
| 35 | Шатун | 035W115IIA | ||||
| 36 | Штифт | 036W115IIA | ||||
| 37 | Вкладыш | 037W115IIA | ||||
| 38 | Гайка шатуна | 038W115IIA | ||||
| 39 | Шпилька (Палец 3х45) | 039W115IIA | ||||
| 40 | Втулка | 040W115IIA | ||||
| 41 | Шпонка 12х45 | 041W115IIA | ||||
| 42 | Прокладка крышки подшипника | 042W115IIA | ||||
| 43 | Крышка подшипника | 043W115IIA | ||||
| 44 | Шарик | 044W115IIA | ||||
| 45 | Сапун | 045W115IIA | ||||
| 46 | Сальник 45х70х12 | 046W115IIA | ||||
| 47 | Болт М16х110 | 047W115IIA | ||||
| 48 | Шкив D.480 (разрезной) | 048W115IIA | ||||
| 49 | Шайба 16 | 049W115IIA | ||||
| 50 | Гайка М16 | 050W115IIA | ||||
| 51 | Гайка | 051W115IIA | ||||
| 52 | Шайба | 052W115IIA | ||||
| 53 | Воздухопровод | 053W115IIA | ||||
| 54 | Прокладка воздухопровода | 054W115IIA | ||||
| 55 | Переходник | 055W115IIA | ||||
| 56 | Клапан предохранительный НД | 056W115IIA | ||||
| 57 | Штуцер | 057W115IIA | ||||
| 58 | Штуцер | 058W115IIA | ||||
| 59 | Кольцо стопорное D.25 | 059W115IIA | ||||
| 60 | Палец поршневой ВД 16 Bar | 060W115IIB | ||||
| 61 | Поршень ВД D.75 16 Bar | 061W115IIB | ||||
| 62 | Кольцо маслосъемное ВД D.75 (16 Bar) | 062W115IIB | ||||
| 62-63 | Комплект колец поршневых ВД D.75 (062В, 063B)Посмотреть аналог | 102BW115IIB | ||||
| 63 | Кольцо компрессионное ВД D.75 (16 Bar) | 063W115IIB | ||||
| 64 | Поршень НД D.115 | 064W115IIA | ||||
| 65 | Кольцо маслосъемное НД D.115 | 065W115IIA | ||||
| 65-66 | Комплект колец поршневых НД D.115 (065, 066) | 101W115IIA | ||||
| 66 | Кольцо компрессионное НД D.115 | 066W115IIA | ||||
| 67 | Палец поршневой НД | 067W115IIA | ||||
| 68 | Цилиндр ВД D.75 16 Bar | 068W115IIB | ||||
| 69 | Головка цилиндра ВД | 069W115IIA | ||||
| 70 | Болт М12х75 | 070W115IIA | ||||
| 71 | Гайка М33х1,5 | 071W115IIA | ||||
| 72 | Угольник | 072W115IIA | ||||
| 73 | Прокладка плиты клапанной верхняя ВД | 073W115IIA | ||||
| 74 | Гайка М10 | 074W115IIA | ||||
| 75 | Пружина 10 | 075W115IIA | ||||
| 76 | Крышка плиты клапанной | 076W115IIA | ||||
| 76-80 | Плита клапанная в сборе ВД | 105W115IIA | ||||
| 77 | Пружина плиты клапанной ВД | 077W115IIA | ||||
| 78 | Пластина плиты клапанной ВД | 078W115IIA | ||||
| 79 | Корпус клапанной плиты ВД | 079W115IIA | ||||
| 80 | Болт | 080W115IIA | ||||
| 81 | Нижняя Прокладка плиты клапанной ВД | 081W115IIA | ||||
| 82 | Картер | 082W115IIA | ||||
| 100 | Блок поршневой W115 II B (16 Bar) | 4023530030 | ||||
