Каталог общего вида
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Ресивер 50 л | 3007.00.00.000-04 | ||||
| 2 | Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог | 4121001000 | ||||
| 3 | Клапан обратный 1/2Мх1/2М (аналог 7190190000, 7190090000)Посмотреть аналог | 4241122102 | ||||
| 9 | Амортизатор D.50 | 4271000103 | ||||
| 13 | Колесо D.160/40-80 | 4281016000 | ||||
| 14 | Шайба | 3101.00.10.003 | ||||
| 15 | Болт-ось | 3101.00.10.002 | ||||
| 16 | Прессостат MDR2 4х1/4F 20А 220V (аналог 7250240000, 7250360000)Посмотреть аналог | 4992122076 | ||||
| 17 | Манометр D.50 (аналог 7110020000)Посмотреть аналог | 4141301400 | ||||
| 18 | Клапан предохранительный 1/4 8 Bar (аналог 7192430000, 7192020000) Посмотреть аналог | 4251080102 | ||||
| 19 | Переходник 1/4х1/4 | 3101.00.00.202 | ||||
| 20 | Редуктор давления 1/4 (аналог 7100120000) Посмотреть аналог | 4131200100 | ||||
| 21 | Манометр МП40 (аналог 7110010000)Посмотреть аналог | 4141101200 | ||||
| 22 | Кран шаровый 1/4 (аналог 7130010000)Посмотреть аналог | 4112101200 | ||||
| 23 | Блок поршневой TAV-3024 (J2047B) | 4011210180 | ||||
| 24 | Провод | 4901102290 | ||||
| 25 | Воздухопровод | 3110.00.00.500 | ||||
| 26 | Трубка гибкая Rilsan 6×1 (аналог 7230010000)Посмотреть аналог | 4490000000 | ||||

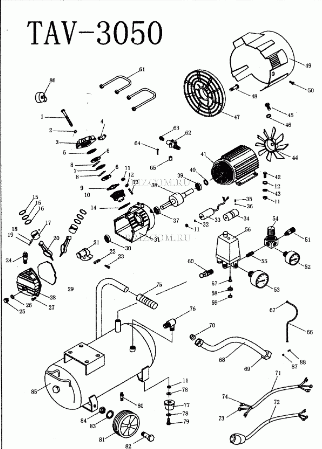

Деталировка поршневого блока
|
 | Позиции | Наименование | Чертежный номер | |||
| 1 | Болт | TAV-3024-01 | ||||
| 2 | Шайба пружинная | TAV-3024-02 | ||||
| 3 | Головка цилиндра | TAV-3024-03 | ||||
| 4,61 | Переходник в сборе с трубкой | TAV-3024-04,61 | ||||
| 5 | Прокладка головки цилиндра | TAV-3024-05 | ||||
| 6 | Плита клапанная | TAV-3024-06 | ||||
| 7 | Прокладка плиты клапанной | TAV-3024-07 | ||||
| 8 | Пластина клапанная | TAV-3024-08 | ||||
| 9 | Прокладка цилиндра | TAV-3024-09 | ||||
| 10 | Цилиндр D.47 | TAV-3024-10 | ||||
| 11 | Гайка | TAV-3024-11 | ||||
| 12 | Шайба пружинная | TAV-3024-12 | ||||
| 13 | Болт | TAV-3024-13 | ||||
| 14 | Прокладка цилиндр-картер | TAV-3024-14 | ||||
| 15,16 | Комплект колец поршневых D.47Посмотреть аналог | TAV-3024-15,16 | ||||
| 17 | Поршень D.47 | TAV-3024-17 | ||||
| 18 | Палец поршневой D.11,5×37 | TAV-3024-18 | ||||
| 19 | Кольцо стопорное | TAV-3024-19 | ||||
| 20 | Шатун | TAV-3024-20 | ||||
| 21 | Кривошип | TAV-3024-21 | ||||
| 22 | Шпонка | TAV-3024-22 | ||||
| 23 | Болт | TAV-3024-23 | ||||
| 24 | Сапун | TAV-3024-24 | ||||
| 25 | Маслоуказатель | TAV-3024-25 | ||||
| 26 | Уплотнение маслоуказателя | TAV-3024-26 | ||||
| 27 | Болт | TAV-3024-27 | ||||
| 28 | Крышка картера | TAV-3024-28 | ||||
| 29 | Прокладка крышки картера | TAV-3024-29 | ||||
| 30 | Сальник | TAV-3024-30 | ||||
| 31 | Картер | TAV-3024-31 | ||||
| 32 | Шайба | TAV-3024-32 | ||||
| 33 | Конденсатор 50mF | TAV-3024-33 | ||||
| 33-1 | Конденсатор 40mF | TAV-3024-33-1 | ||||
| 34 | Статор в сборе L-14,6 | TAV-3024-34,41 | ||||
| 34-1 | Статор в сборе L-13,6 | TAV-3024-34,41-1 | ||||
| 35 | Винт | TAV-3024-35 | ||||
| 36 | Шайба | TAV-3024-36 | ||||
| 37 | Подшипник передний 6205-2RZ | TAV-3024-37 | ||||
| 38 | Ротор | TAV-3024-38 | ||||
| 39 | Подшипник задний 6205-2RZ | TAV-3024-39 | ||||
| 40 | Кольцо пружинное | TAV-3024-40 | ||||
| 41 | Кожух статора | TAV-3024-41 | ||||
| 42 | Болт | TAV-3024-42 | ||||
| 43 | Шайба | TAV-3024-43 | ||||
| 44 | Крыльчатка | TAV-3024-44 | ||||
| 45 | Болт | TAV-3024-45 | ||||
| 46 | Гайка | TAV-3024-46 | ||||
| 47 | Крышка задняя | TAV-3024-47 | ||||
| 48 | Болт | TAV-3024-48 | ||||
| 49 | Кожух | TAV-3024-49 | ||||
| 50 | Винт | TAV-3024-50 | ||||
| 51 | Кран шаровый 1/4 (аналог 7130010000, 4112101200)Посмотреть аналог | TAV-3024-51 | ||||
| 52 | Манометр D.40 1/8 (аналог 7110010000)Посмотреть аналог | TAV-3024-52 | ||||
| 53 | Манометр D.50 1/4 (аналог 7110020000, 4141301400)Посмотреть аналог | TAV-3024-53 | ||||
| 54 | Редуктор давления 1/4 (аналог 7100120000, 4131200100) Посмотреть аналог | TAV-3024-54 | ||||
| 55 | Переходник | TAV-3024-55 | ||||
| 56 | Пневмореле 4х1/4F 220В (аналог 9991920530, 4992122076)Посмотреть аналог | TA-2024-54 | ||||
| 57 | Переходник | TAV-3024-57 | ||||
| 58 | Гайка | TAV-3024-58 | ||||
| 59 | Прокладка | TAV-3024-59 | ||||
| 60 | Клапан предохранительный 1/4 8,5 Bar (аналог 4251080102, 7192020000, 7192430000)Посмотреть аналог | TAV-3024-60 | ||||
| 62 | Переходник | TAV-3024-62 | ||||
| 63 | Клапан стартовый | TAV-3024-63 | ||||
| 64 | Болт | TAV-3024-64 | ||||
| 65 | Втулка | TAV-3024-65 | ||||
| 66 | Трубка | TAV-3024-66 | ||||
| 67 | Гайка | TAV-3024-67 | ||||
| 68 | Трубка | TAV-3024-68 | ||||
| 69 | Гайка | TAV-3024-69 | ||||
| 70 | Шайба | TAV-3024-70 | ||||
| 71 | Провод | TAV-3024-71 | ||||
| 72 | Кабель с вилкой | TAV-3024-72 | ||||
| 73 | Клемма (O) | TAV-3024-73 | ||||
| 74 | Клемма (U) | TAV-3024-74 | ||||
| 75 | Накладка рукоятки | TAV-3024-75 | ||||
| 76 | Клапан обратный 1/2Mx1/2M | TAV-3024-76 | ||||
| 77 | Амортизатор | TAV-3024-77 | ||||
| 78 | Шайба | TAV-3024-78 | ||||
| 79 | Болт | TAV-3024-79 | ||||
| 80 | Конденсатоотводчик 3/8 (аналог 7130160000) Посмотреть аналог | 4121001000 | ||||
| 81,82,83,84 | Комплект колес | TAV-3024-81 | ||||
| 85 | Ресивер | TAV-3024-85 | ||||
| 86 | Фильтр воздушный в сборе (аналог 9991920050)Посмотреть аналог | TAV-3024-86 | ||||
| 87 | Прокладка | TAV-3024-87 | ||||
| 88 | Винт | TAV-3024-88 | ||||
