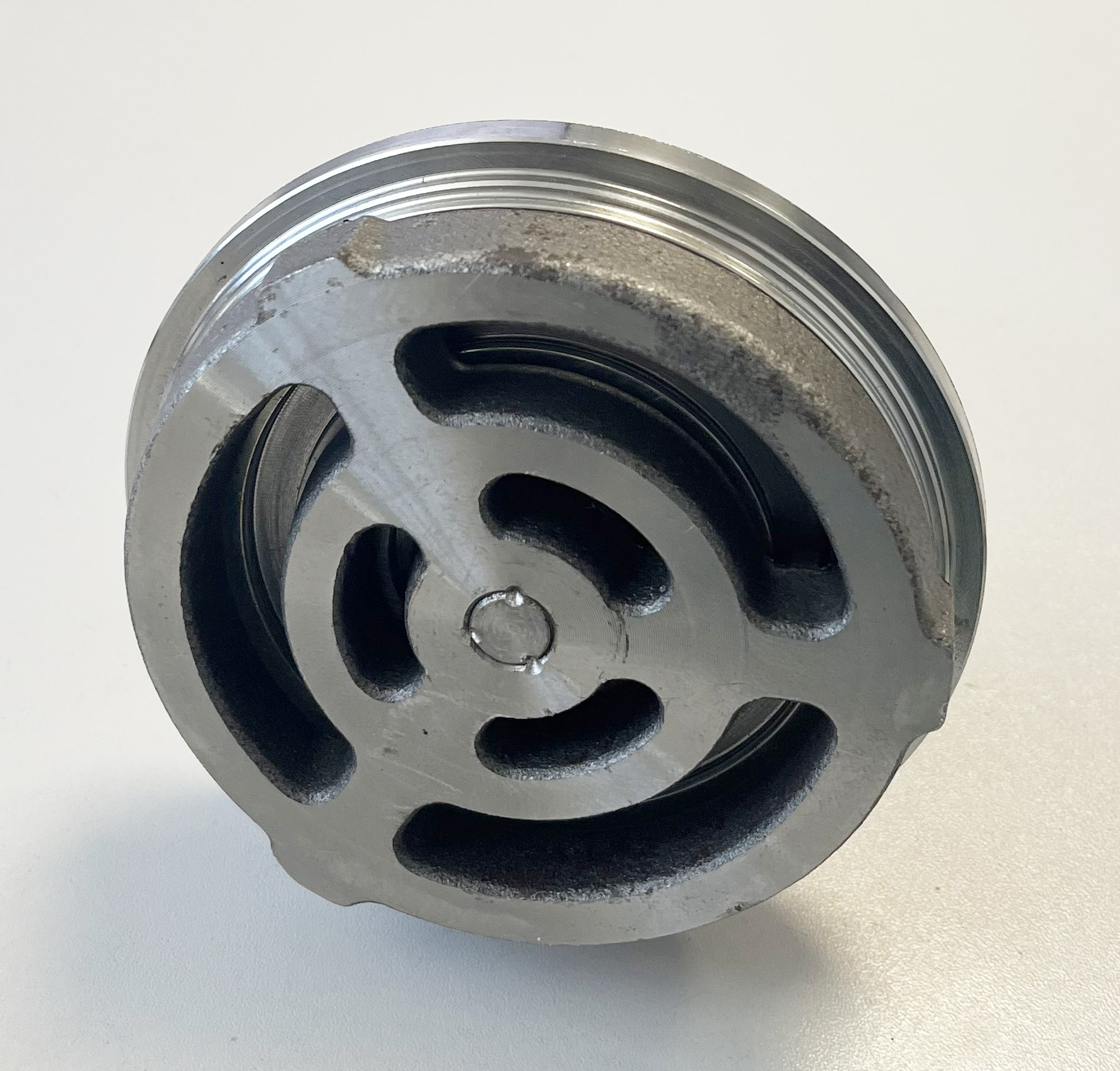

Клапан всасывающий кольцевой 34.06.02.00-010сб (КТ6.06.002СБ2) производства ООО «ПКП «ЭНМАШ»
Заводской сборочный узел всасывающего газораспределительного механизма 34.06.02.00-010сб (каталожное обозначение КТ6.06.002СБ2) выпускается машиностроительным предприятием ООО «ПКП «ЭНМАШ» в соответствии с требованиями ТУ 3643-001-43503993-2020. Изделие разработано для эксплуатации на впускных трактах поршневых компрессоров локомотивного и стационарного типа марок КТ6, КТ7 и КТ6Эл при номинальном давлении нагнетания 9 кгс/см² (0,9 МПа). Масса полностью собранного узла составляет 1,5 кг при посадочном диаметре корпуса 112 мм.
Конструктивное устройство и составные элементы:
- Базовый тип: клапан кольцевой самодействующий всасывающий;
- Монтажное сечение посадки: 112 мм;
- Масса сборочного узла: 1,5 кг;
- Несущий каркас: прецизионно обработанное стальное седло со сквозными кольцевыми проходными окнами;
- Запорные органы: комплект из двух подвижных кольцевых пластин — большой (чертеж 34.06.01.03-018) и малой (чертеж 34.06.01.04-015);
- Пружинный блок: 6 конических ленточных пружин КТ6.06.033-2 / 34.06.01.05-012 (по 3 штуки на каждую пластину с калиброванной жесткостью 0,55–0,75 кг при осадке до 8 мм);

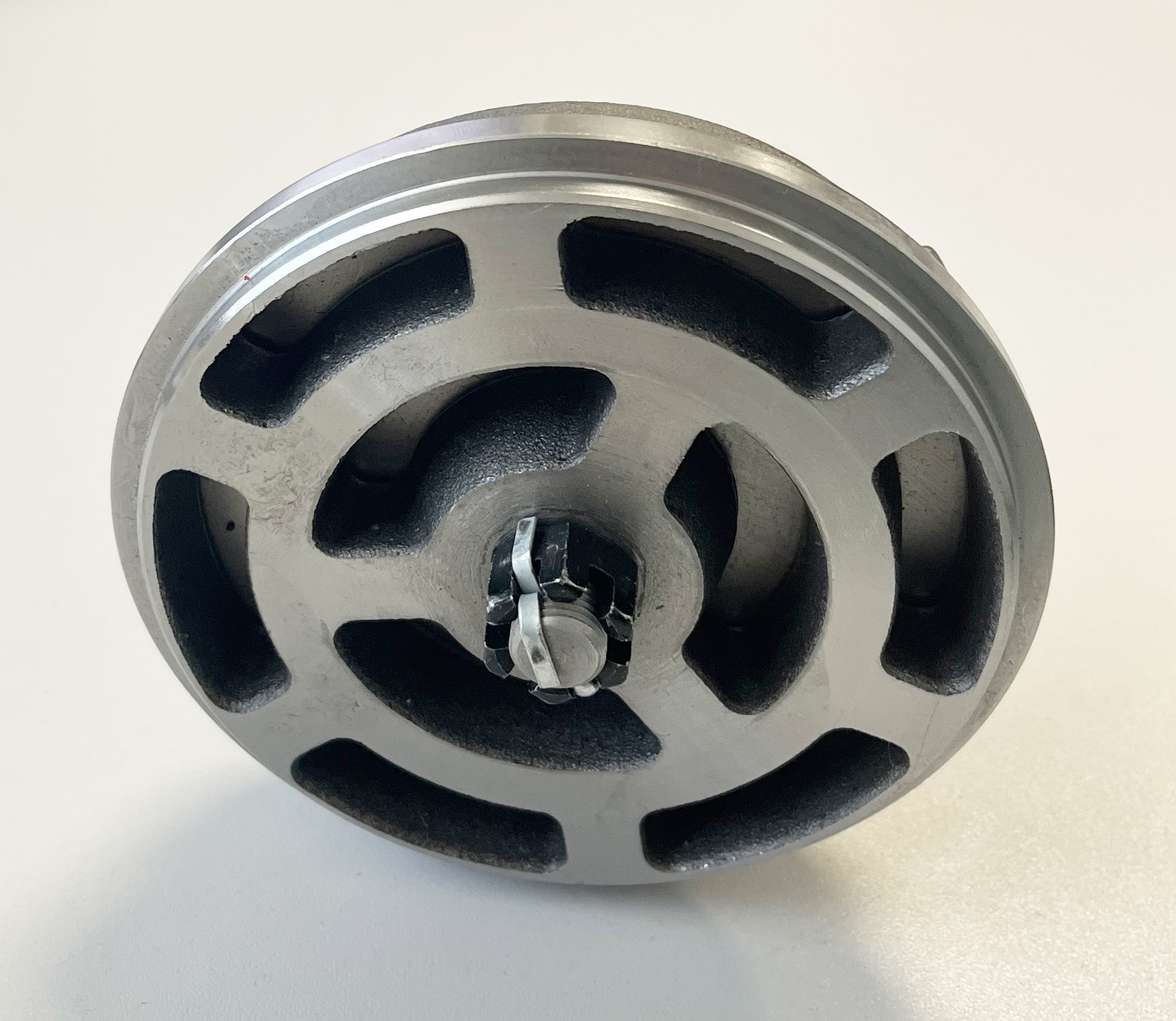

- Крепежная группа: центральная шпилька, упор с гнездами под пружины и корончатая гайка с фиксацией шплинтом, удерживающие рабочий ход пластин в диапазоне 2,5 мм.
| Обозначение | Наименование | Масса, кг | Каталожный № | Обозначена сборочной единицы | № рисунка | Кол-во |
|---|---|---|---|---|---|---|
| 34.06.01.01-027 | Седло нагнетательного клапана | 0,82 | 7101 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.02-011 | Упор нагнетательного клапана | 0,6 | 7102 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.03-018 | Пластина клапанная большая | 63 | 7103 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.04-015 | Пластина клапанная малая | 37 | 7104 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.05-012 | Пружина клапана | 0,0017 | 7105 | 34.06.01.00-017СБ | 8 | 6 |
| 34.06.01.06-019 | Шпилька | 0,035 | 7106 | 34.06.01.00-017СБ | 8 | 1 |
| Гайка М12х1,25-6Н.8.019 ПОСТ 5919-73 | 241 | 34.06.01.00-017СБ | 8 | 1 | ||
| шплинт 3,2x20 ПОСТ 397-79 | 54 | 34.06.01.00-017 СБ | 8 | 1 | ||
| 34.06.01.01-030 | Седло Всасывающего клапана | 82 | 7202 | 34.06.02.00-010 СБ | 9 | 1 |
| 34.06.02.02-014 | Упор Всасывающего клапана | 0.6 | 7201 | 34.06.02.00-010СБ | 9 | 1 |
| 34.06.01.03-018 | Пластина клапанная большая | 63 | 7103 | 34.06.01.00-017СБ | 9 | 1 |
| 34.06.01.04-015 | Пластина клапанная малая | 37 | 7104 | 34.06.01.00-017СБ | 9 | 1 |
| 34.06.01.05-012 | Пружина клапана | 0,0017 | 7105 | 34.06.01.00-017СБ | 9 | 6 |
| 34.06.01.06-019 | Шпилька | 0,035 | 7106 | 34.06.01.00-017СБ | 9 | 1 |
| Гайка М12х1,25-6Н.8.019 ПОСТ 5919-73 | 241 | 34.06.01.00-017СБ | 9 | 1 | ||
| шплинт 3,2x20 ПОСТ 397-79 | 54 | 34.06.01.00-017СБ | 9 | 1 |
Особенности работы и регламент герметизации
На такте впуска разрежение в цилиндре преодолевает усилие пружин, пластины отжимаются от седла до упора на 2,5 мм, пропуская порцию воздуха. При выравнивании давления конические пружины мгновенно возвращают кольца на рабочие фаски седла, гарантируя плотное отсечение обратного тока. Для герметичной посадки узла в клапанную коробку компрессора применяются паронитовые кольца 34.06.00.07-000 (КТ6.006.028) либо медные прокладки 34.06.00.08-007 (КТ6.06.029), а внешние крышки коробок закрываются через паронитовые уплотнители.
