Кольцо поршневое 202П22/4-2.3 — деталь поршневой группы компрессора. Материал по каталожным характеристикам: СЧ20-44. Обозначение и исполнение следует сверить с документацией оборудования перед заказом.
Исполнение и основные параметры
- Номер чертежа: 202П22/4-2-3
- Наружный диаметр, мм: 34,0
- Внутренний диаметр, мм: 29,0
- Высота, мм: 4,0
- Радиальная толщина, мм: 2,5
- Масса, кг: 0,004
- Конструктивное исполнение: компрессионное,уплотнительное

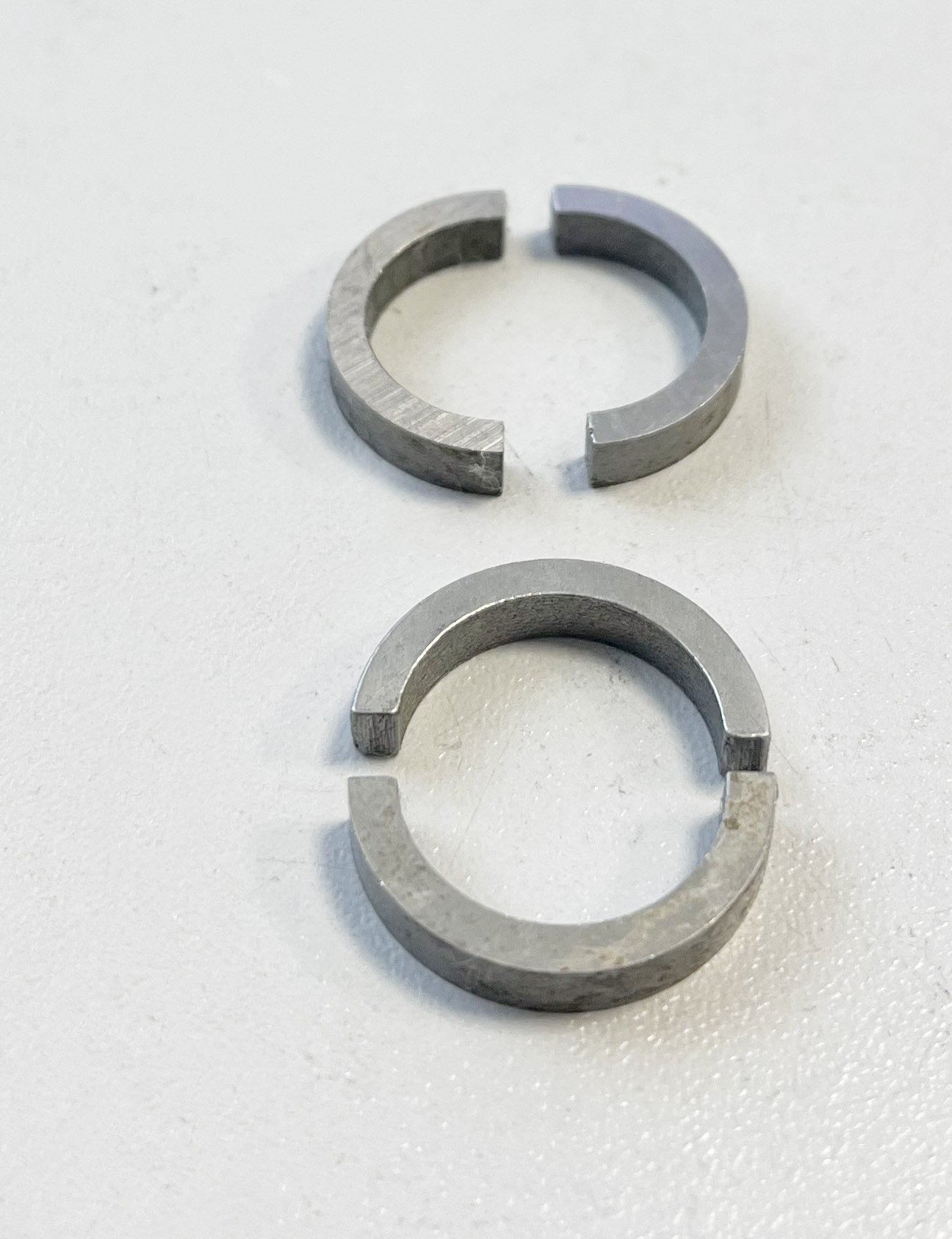

- Исполнение: с прямым замком,из 2-х двух половинок,чугунное
Сведения для заявки
Для оформления заявки укажите обозначение 202П22/4-2.3, номер чертежа (при наличии) и требуемое количество. Если известны параметры оборудования — ступень, сжимаемый газ, давление — приложите их для проверки.
Подбор по документации
При подборе детали «Кольцо поршневое 202П22/4-2.3» сопоставьте обозначение с ведомостью запасных частей и чертежом узла. Размеры кольца проверяют вместе с геометрией посадочного места. Одинаковый наружный диаметр сам по себе не подтверждает взаимозаменяемость деталей.
Что проверить перед заказом
- Точное обозначение детали и номер чертежа в документации оборудования.
- Наружный и внутренний диаметры, высоту и радиальную толщину или ширину, если они предусмотрены конструкцией.
- Марку материала, назначение кольца и исполнение замка.
- Применимость для конкретного узла, рабочей среды и режима эксплуатации.
- Необходимое количество деталей и требования к сопроводительным документам.
При расхождении размеров или обозначений приложите к заявке чертёж либо эскиз детали. Уточнение исполнения до заказа помогает подобрать требуемую позицию и избежать замены на внешне похожее кольцо.
Запрос в ЭНМАШ
Для запроса на Кольцо поршневое 202П22/4-2.3 укажите обозначение, количество и модель оборудования. При наличии приложите чертёж или спецификацию узла. Если необходимо уточнение материала, размеров или исполнения замка, перечислите эти требования в заявке. Стоимость, наличие и условия поставки уточняются при обращении.
