Кольцо уплотняющее Н 78-58-12 для компрессоров от завода ООО ПКП «ЭНМАШ»
Надежная герметизация штоковой камеры и защита от утечек технических газов под давлением

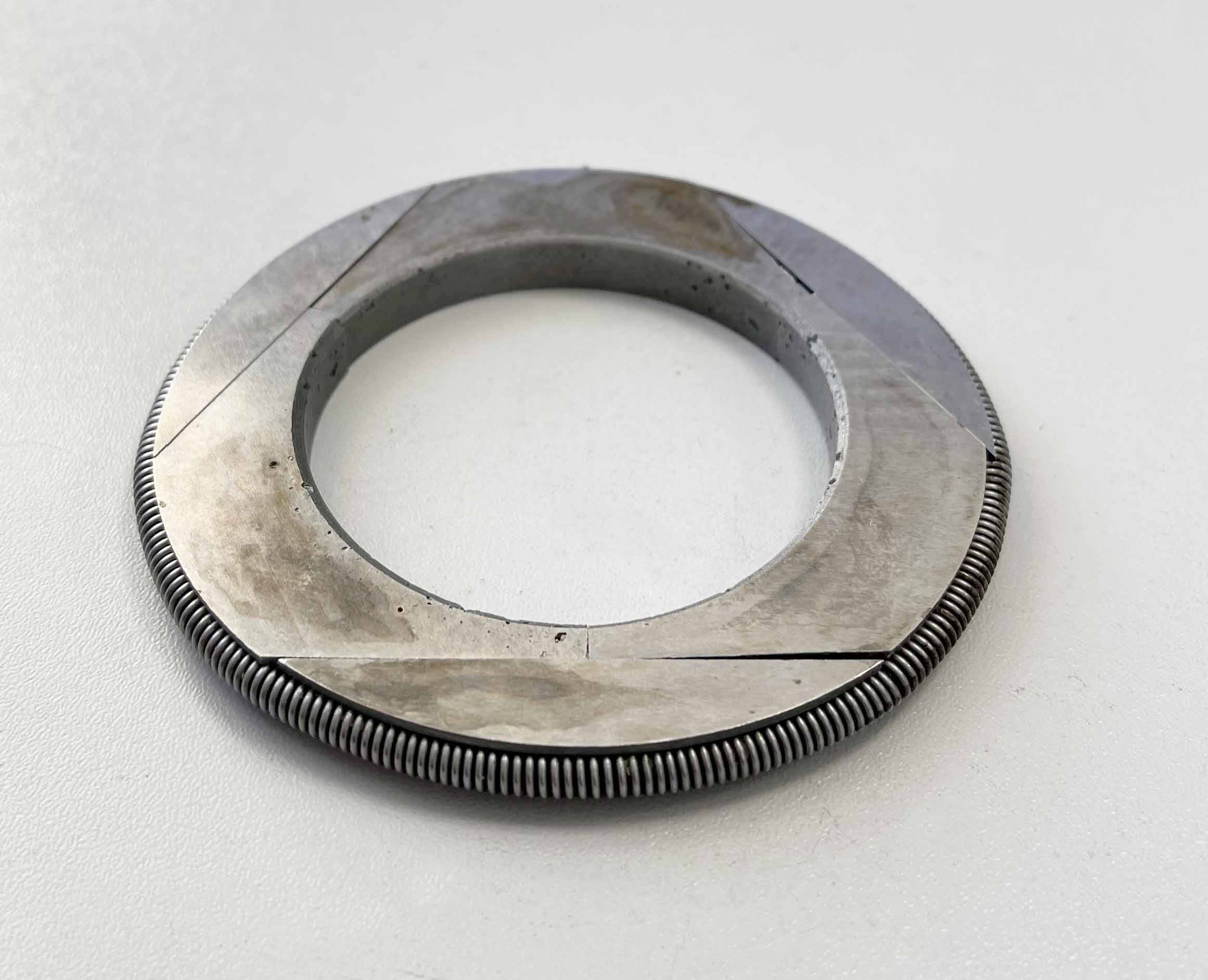

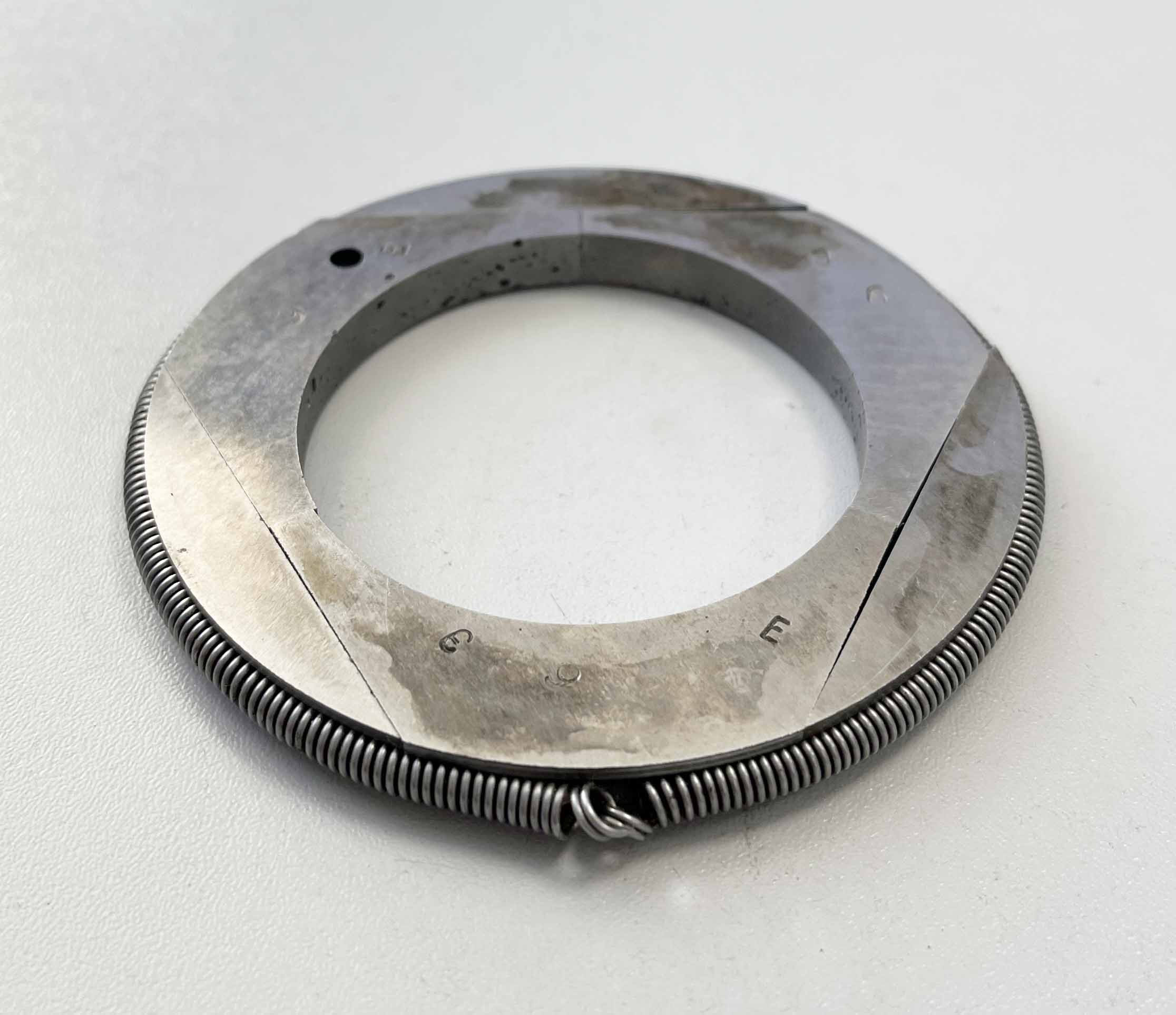

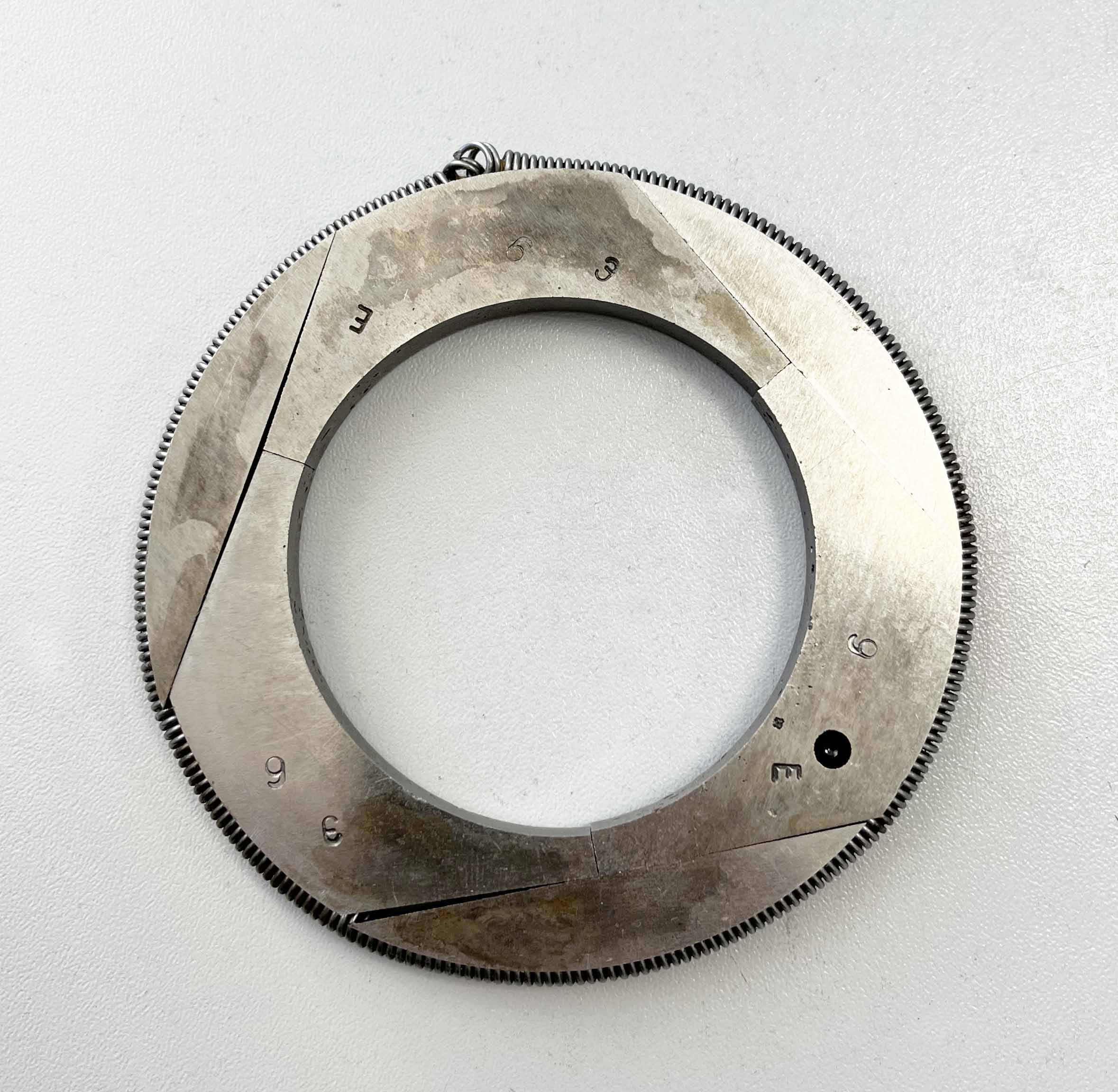

Кольцо уплотняющее Н 78-58-12 производства ООО ПКП «ЭНМАШ» изготовлено в соответствии с требованиями стандарта ТУ 3643-001-43503993-2020 по чертежу 71-2-2. Изделие спроектировано для комплектации сальниковых узлов штока компрессорных установок серий 2ВМ10 и 4ВМ10.
Применение антифрикционного чугуна специальной марки обеспечивает высокий эксплуатационный ресурс узла при компримировании технических газов (кислорода, азота, аргона, воздуха) в условиях интенсивного трения и избыточного давления.
Ключевые преимущества
- Износостойкий антифрикционный чугун АЧС-3: материал отличается высокой устойчивостью к сухому и граничному трению, не задирает шток и сохраняет стабильную геометрию при температурных перепадах.
- Точное соответствие чертежу 71-2-2: заводская металлообработка гарантирует идеальную посадку в сальниковую камеру ∅60 мм без дополнительной ручной подгонки.
- Надежная герметизация штоковой зоны: предотвращает утечки рабочей среды через сальниковый блок при возвратно-поступательном движении штока компрессора.
- Прямые поставки от изготовителя: гарантия подлинности, отсутствие посреднических наценок и оперативная комплектация партий любого объема.
Назначение и принцип работы
Кольцо монтируется в составе сальникового блока штока (сальник ∅60-4). Сальниковый узел формирует герметичную камеру вокруг движущегося штока компрессора:
- В полость камеры помещаются уплотнительные элементы и набивка, прижимаемые регулировочными шпильками/болтами.
- Кольцо Н 78-58-12 равномерно передает поджимное усилие вдоль штокового цилиндра, компенсируя зазоры и исключая прорыв нагнетаемого газа под избыточным давлением.
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование | Кольцо уплотняющее Н 78-58-12 |
| Производитель | ООО ПКП «ЭНМАШ» |
| Нормативный документ | ТУ 3643-001-43503993-2020 |
| Чертежный номер узла | Чертеж 71-2-2 (сальник ∅60-4) |
| Посадочный диаметр | 60 мм |
| Материал изготовления | Антифрикционный чугун АЧС-3 |
| Масса детали | 0,202 кг |
| Рабочие среды | Воздух, кислород, азот, аргон |
Совместимость с компрессорным оборудованием
Кольцо уплотняющее Н 78-58-12 полностью совместимо с оппозитными поршневыми компрессорами следующих модификаций:
- Серия 2ВМ10: 2ВМ10-50/8; 2ВМ10-50/9; 2ВМ10-63/9
- Серия 4ВМ10: 4ВМ10-100/8; 4ВМ10-100/9; 4ВМ10-120/9
Заказ и поставка
ООО ПКП «ЭНМАШ» обеспечивает стабильное наличие позиций на складе и отправку во все регионы.
Для выставления счета, уточнения оптовой стоимости или консультации по сальниковым узлам свяжитесь со специалистами отдела продаж.
