Компрессор ВШ-2,3/400 воздушно-поршневой используется для получения сжатого воздуха в составе различных воздухоразделительных установок, как стационарных типа АжКж, так и передвижных. В частности, этот агрегат входит в состав унифицированных передвижных установок УКС-400-ВП-4. Его основные технические характеристики таковы: производительность 2,3 кубометра в минуту, исходное давление атмосферное, конечное давление сжатия до 401 кгс/см’. При невысокой потребляемой мощности (55 кВт) и относительно малых габаритах (1,0×1,2×1,0 метров) и массе, эти показатели делают компрессор ВШ хорошим выбором для многих технологических процессов, где требуется применение сжатого воздуха. Этот компрессор позволяет производить отбор сжатого воздуха с различным конечным давлением. В качестве двигателя может использоваться, например, дизельный двигатель ЯМЗ-236 в мобильных компрессорных станциях или электропривод в стационарных установках. Охлаждение компрессора воздушное, особенности конструкции компрессор маслозаполненный.

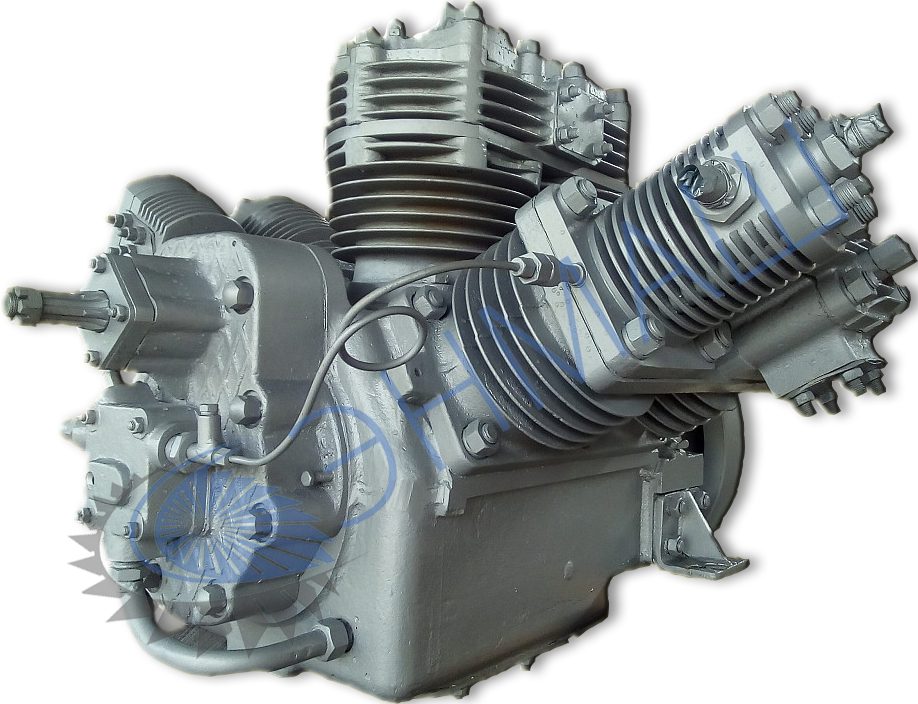

Запасные части для компрессоров ВШ-2.3/400

Компрессор ВШ -2.3/400 оборудован системами автоматического управления, что обеспечивает возможность работы без постоянного присутствия персонала. Надежная система аварийной защиты отключает двигатель компрессора в случае его выхода из нормативного режима. Компрессор соответствует всем требованиям промышленной безопасности. Он может использоваться в различных климатических районах, при температуре от плюс 50 до минус 60 градусов. Высокая ремонтопригодность и долговечность дополняют список его преимуществ.



СБ 401-1-1 Картер в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 ГОСТ 11765-66 Шпилька  AM 10×22 (12/16)-051 16
2 ГОСТ 11765—66 Шпилька  AM  16×35 (20/26)-051 8
3 ГОСТ 11765—66 Шпилька  AM 16×50 (20/38)-051 2
4 ГОСТ 11765—66 Шпилька  AM  10×35 (15/26)-051 6
5 0-36 ВКУ-100/230 Прокладка 1
6 ГОСТ 11765—66 Шпилька  AM  12×30 (15/22)-051 2
7 ГОСТ 6402—61 Шайба пружинная 12Н65Г 2
8 ГОСТ 5915—62 Гайка М12-011 2
9 Сб. 401-1-1-1 Сапун 1
10 ГОСТ 1489—62 Винт МЗХ6-001 4
11 401-1-1-3 Табличка 1
12 401-1-1-2 Шпилька М20х45 18
13 401-1-1-1 Картер 1
14 ГОСТ 11765—66 Шпилька  AM 12×85 (15/30)-051 8
Сб. 401-1-1-1 Сапун

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 Сб. 401-1-1-1-1 Патрубок 1
2 Сб. 401-1-1-1-6 Сетка с кольцом 1
3 401-1-1-1-3 Прокладка 1
4 401-1-1-1-2 Шайба специальная 2
5 401-1-1-1-4 Пластина клапанная 2
6 Сб. 401-1-1-1-2 Корпус сапуна 1
7 ГОСТ 14S9—62 Винт М6х20-001 1
8 ГОСТ  1490—62 Винт   Мбх12-001 3
9 Сб. 401-1-1-1-3 Крышка 1
10 Сб. 401-1-1-1-5 Маслоотражатель 3
11 Сб. 401-1-1-1-4 Маслоотражатель 4
12 401-1-1-1-1 Шайба упорная 1
13 ГОСТ 5915—62 Гайка М6-011 3
401-1-1 Маховик

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-1-4 Гайка 1
2 401-1-7 Шайба 1
3 401-1-1 Маховик 1
401-1-2 Шестерня ведущая

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-1-2 Шестерня ведущая 1
2 401-1-8 Шайба 1
3 401-1-6 Гайка 1
Cб. 401-1-4 Фильтр масляный

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 С6. 401-1-4 Фильтр масляный 1
Сб. 401-1-2 Коленчатый вал в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-1-2-5 Крышка нажимная 1
2 401-1-2-12 Прокладка 2
3 401-1-2-11 Шайба 1
4 ГОСТ   5721—57 Подшипник 1Н3616 2
5 401-1-2-4 Крышка 1
6 Н-90-2 Пробка 4
7 401-1-2-1 Коленчатый вал 1
8 401-1-2-2 Противовес 2
9 Н-88-3 Пластина 2
10 401-1-2-8 Болт М16х78 4
11 401-1-2-7 Штифт 2
12 401-1-2-9 Гайка 1
13 ГОСТ 11765—66 Шпилька AM 12×30 051 6
14 ГОСТ 6402—61 Шайба пружинная 12Н65Г 6
15 ГОСТ 5927—62 Гайка М12-051 6
16 ГОСТ 288—61 MH 180—61 Кольцо СТ 76-59-6 1
Сб. 401-1-3 Привод вентилятора в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 ГОСТ 397—66 Шплинт 4×36-005 1
2 401-1-3-5 Гайка прорезная 1
3 401-1-3-3 Зубчатое колесо 1
4 401-1-3-6 Втулка 1
5 401-1-3-4 Втулка 1
6 401-1-3-1 Корпус привода 1
7 401-1-3-16 Кольцо пружинное 1
8 ГОСТ 8338—57 Подшипник 206 2
9 401-1-3-7А Кольцо уплотнительное 1
10 401-1-3-2 Вал вентилятора 1
11 401-1-3-12 Крышка 1
12 КП-У 311-12 Сальник 1
13 401-1-3-11 Крышка 1
14 ГОСТ 5915—62 Гайка М8-011 8
15 ГОСТ 6402—61 Шайба пружинная  8Н65Г 8
16 КП-У 311-13 Кольцо пружинное 1
17 401-1-3-10 Поводок 1
18 ГОСТ 11765—66 Шпилька АМ8Х35 (10/22)-011 4
19 ГОСТ 11765—66 Шпилька АМ8Х70 (10/22)-011 4
20 401-1-3-8 Прокладка 1
21 Сб. 401-1-3-2 Втулка 1
22 ГОСТ 1476—64 Винт M6x 15-001 4
Cб. 401-1-5 Трубопровод всасывающий

Сб. 401-1-3-1 Масляный насос

Сб. 401-1-6А Крыльчатка вентилятора в сборе

Сб. 401-1-7 Муфта упругая вентилятора в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-1-7-3 Кольцо 1
2 401-1-7-4 Шайба 1
3 401-1-7-2 Полумуфта ведомая 1
4 ГОСТ 6402—61 Шайба пружинная 10Н65Г 4
5 401-1-7-5 Болт 4
6 401-1-7-1 Полумуфта ведущая 1
7 ГОСТ 5915—62 Гайка М10-011 4
8 Сб. 401-1-7-1 Палец в сборе 8
Сб. 401-3-3 Клапан нагнетательный II ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-3-3-2 Седло 1
2 304-98-27-02 Пластина клапанная 6
3 Cб. 401-3-3 Розетка нагнетательного кла­пана в сборе 1
4 ГОСТ 3128—60 Штифт цилиндрический ЗПр22ахЮ 2
5 304-98-23-03 Винт 2
304-168Сб13 Клапан всасывающий II ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 304-168С613-1 Розетка всасывающего клапана в сборе 1
2 304-98-27-02 Пластина клапанная 8
3 304-168-13-1 Седло 1
4 ГОСТ 3128-60 Штифт цилиндрический ЗПр22ах10 2
5 304-98-23-03 Винт 2
304-168Сб14 Клапан нагнетательный II ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 304-168  14-1 Седло 1
2 304-98 27-02 Пластина клапанная 8
3 304-168Сб14-1 Розетка нагнетательного кла­пана в сборе 1
4 ГОСТ 3128—60 Штифт цилиндрический ЗПр22ахЮ 2
5 304-98 23-03 Винт 2
Сб. 401-3 Цилиндр II ступени в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-3-4А Прокладка 1
2 401-3-2А Клапанная доска 1
3 401-3-7 Прокладка 1
4 Сб. 401-3-3 Клапан нагнетательный II сту­пени 1
5 Сб. 401-3-4 Фонарь II ступени 2
6 Сб. 401-3-5 Головка II ступени 1
7 401-3-3 Крышка II ступени 1
8 401-2-6 Винт нажимной 4
9 ГОСТ 6402—61 Шайба   пружинная 12Н65Г 1
10 ГОСТ 5927—62 Гайка М12-051 1
11 304-98-00-32 Гайка глухая 4
12 304-98-00-30 Прокладка 4
13 ГОСТ 5915-62 Гайка М20-051 4
14 ГОСТ 6402—61 Шайба   пружинная 20Н65Г 4
15 401-3-6 Прокладка 1
16 401-3-5 Прокладка 1
17 Сб. 401-3-2 Клапан   всасывающий   II сту­пени 1
18 401-3-1 Прокладка 1
19 Сб. 401-3-1 Блок цилиндров II ступени 1
Сб. 401-3-2 Клапан всасывающий II ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 Сб. 401-3-2-1 Розетка  всасывающего клапа­на в сборе 1
2 304-98-27-02 Пластина клапанная 6
3 401-3-2-1 Седло 1
4 ГОСТ 3128—60 Штифт цилиндрический ЗПр22ахЮ 2
5 304-98-23-03 Винт 2
Сб. 401-2 Цилиндр первой ступени в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 304-168-0-9 Прокладка 2
2 304-168С614 Клапан нагнетательный II сту­пени 2
3 Сб. 401-2-2 Головка I ступени 1
4 401-2-1 Крышка 2
5 401-1-16 Прокладка 2
6 401-1-14 Гайка колпачковая 2
7 ГОСТ 6402—61 Шайба   пружинная     12Н65Г 4
8 ГОСТ 5915—62 Гайка М12-051 4
9 304-98-00-32 Гайка глухая 8
10 304-98-00-30 Прокладка 8
11 ГОСТ 5915—62 Гайка М20-051 10
12 401-2-6 Винт нажимной 8
13 ГОСТ 6402—61 Spring Шайба пружинная 20Н65Г 10
14 401-2-2 Прокладка 2
15 401-2-4 Прокладка 1
16 401-2-3 Фонарь I ступени 4
17 ГОСТ 3128—60 Штифт   цилиндрический 4Пр22:1хЮ 8
18 304-168С613 Клапан   всасывающий   II сту­пени 2
19 304-168-0-8 Прокладка 2
20 401-2-5 Прокладка 1
21 С6. 401-2-1 Клапанная доска в сборе 1
22 С6401-2-3 Блок цилиндров I ступени 1
Сб. 401- 4 Цилиндр III ступени в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 304-168-0-11 Прокладка 1
2 304-98-34-00 Клапан комбинированный IV ступени 1
3 304-98-35-02 Кольцо уплотнительное 1
4 304-98-35-03 Фонарь 1
5 304-98-35-04 Прокладка 1
6 304-98-32-06 Болт нажимной 3
7 304-98-32-07 Прокладка 3
8 304-98-32-08 Гайка глухая 3
9 ГОСТ 5915—62 Гайка М20-051 4
10 ГОСТ 6402—61 Шайба пружинная 20Н65Г 4
11 401-4-2 Фланец 1
12 401-4-3 Шпилька М20х60 4
13 401-4-1 Цилиндр 3 ступени 4
14 401-4-4 Шпилька М12х40 4
304-98-34-00 Клапан комбинированный IV ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 304-98-34-01А Седло всасывающего клапана 1
2 304-98-34-08 Пружина IV ступени всасы­вания 1
3 304-98-34-07 Пружина IV ступени всасыва­ния 1
4 304-98-34-05 Пластина всасывающего кла­пана 1
5 304-98-34-04 Пластина всасывающего кла­пана 1
6 304-98-34-03 Пластина нагнетательного кла­пана 1
7 304-98-34-06 Пружина IV ступени нагнета­ния 1
8 ГОСТ 3128—60 Штифт цилиндрический 2Пр22ах8 1
9 304-98-34-02А Седло нагнетательного клапана 1
10 304-98-31-10А Шпилька 1
11 ГОСТ 5915—62 Гайка М8-015 2
12 304-98-31-03А Втулка 1
Сб. 401-5 Цилиндр IV ступени в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-4-4 Шпилька М12Х40 4
2 401-5-3 Шпилька М20х65 4
3 ГОСТ 6402—61 Шайба пружинная 20Н65Г 4
4 ГОСТ 5915—62 Гайка М20-051 4
5 304-98-38-10 Гайка глухая 1
6 304-98-38-09 Прокладка 1
7 304-98-38-08 Болт нажимной 1
8 401-5-2 Фланец 1
9 304-98-38-06 Прокладка 1
10 304-98-38-05 Фонарь 1
11 304-98-38-04 Кольцо уплотнительное 1
12 304-98-38-03 Проставка 1
13 304-98-38-02 Прокладка 1
14 304-98-37-00 Клапан  комбинированный V ступени 1
15 304-98-38-01 Прокладка 1
16 401-5-1 Цилиндр IV ступени 1
304-98-37-00 Клапан комбинированный V ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 304-98-37-02А Розетка всасывающего клапана 1
2 304-98-37-04А Пружина V   ступени   всасыва­ния 1
3 304-98-37-06 Пластина   всасывающего   кла­пана 1
4 ГОСТ 3128-60 Штифт цилиндрический 2Пр22ах6 2
5 304-98-37-01А Седло 1
6 304-98-31-03А Втулка 2
7 304-98-37-07 Пластина нагнетательного кла­пана 1
8 304-98-37-05А Пружина V  ступени   нагнета­ния 1
9 ГОСТ 5915—62 Гайка M8-015 2
10 304-98-37-08А Шпилька 1
11 304-98-37-03А Розетка   нагнетательного  кла­пана 1
Сб. 401-6 Цилиндр V ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-6-2-1 Цилиндр 1
2 401-6-2-2 Гильза 1
3 401-6-6 Головка цилиндра V ступени 1
4 13-9 ВКУ-100/230 Прокладка 2
5 401-6-1-2 Седло 1
6 401-6-1-3 Тарелка 1
7 401-6-1-4 Пружина 1
8 401-6-1-1 Розетка 1
9 401-6-4 Прокладка 1 компл.
10 401-6-2 Штуцер 1
11 401-6-3 Штуцер 1
12 401-6-5 Прокладка 1 компл.
13 ГОСТ 11765—65 Шпилька AM20xl70(20/52)-052 4
14 ГОСТ 5915—62 Гайка М20-015 4
15 ГОСТ 6402—61 Шайба пружинная   20Н65Г 1
16 0-46 МК-2,5/200 Прокладка 1
17 СВ2112.00-10А ДВД-13 Штуцер 1
Сб. 401-7 Поршень I ступени с шатуном

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 ГОСТ   1489—62м Шплинт 4×36-005 4
2 401-7-1-6 Гайка 2
3 401-7-1-2 Скоба шатуна 1
4 ГОСТ 1489—62 Винт МЗх 8-001 4
5 401-7-1-7 Прокладка 2 компл.
6 401-7-1-1 Стержень шатуна 1
7 401-7-1-5 Болт 2
8 401-7-2 Кольцо маслосъемное Oil 1
9 401-7-3 Кольцо пружинное 2
10 401-7-4 Пластина 2
11 401-7-1 Палец поршня 1
12 401-7-2-1 Поршень I ступени 1
13 СВ 2204-6-11 Кольцо уплотнительное 3
14 401-7-2-2 Втулка 2
15 401-7-1-3 Втулка 1
16 ГОСТ 1476—64 Винт Мбх Ю-011 1
Сб. 401-8 Поршень II ступени с шатуном

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 Сб. 401-7-1 Шатун в сборе 1
2 401-8-2 Кольцо маслосъемное 2
3 401-7-4 Пластина 2
4 401-7-1 Палец поршня 1
5 401-8-1-1 Поршень II ступени 1
6 401-8-1 Кольцо поршневое 4
7 401-7-3 Кольцо пружинное 2
8 401-7-2-2 Втулка 2
Сб. 401-9 Поршень III ступени с шатуном

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 Сб. 401-7-1 Шатун в сборе 1
2 401-7-3 Кольцо пружинное 2
3 401-7-2-2 Втулка 2
4 401-9-1-1 Крейцкопф 1
5 401-9-2 Шайба промежуточная 1
6 401-9-3 Шайба прижимная 1
7 ГОСТ   7805—62 Болт М8х 30-051 6
8 401-9-1 Поршень III ступени 1
9 13-9 (ВШ-3/40) Кольцо поршневое 8
10 401-7-4 Пластина 2
11 401-7-1 Палец поршня 1
Сб. 401-10 Поршень IV ступени с шатуном

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 Сб. 401-7-1 Шатун в сборе 1
2 Сб. 401-9-1 Крейцкопф с втулкой 1
3 401-9-2 Шайба промежуточная 1
4 401-10-2 Шайба прижимная 1
5 ГОСТ 7805—62 Болт III M8x30-051 6
6 401-10-1 Поршень IV ступени 1
7 401-10-3 Кольцо поршневое 9
8 401-7-3 Кольцо пружинное 2
9 401-7-4 Пластина 2
10 401-7-1 Палец поршня 1
Сб. 401-11-1 Поршень V ступени

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-11-1-1 Стержень 1
2 401-11-1-3 Кольцо промежуточное 11
3 401-11-1-7 Кольцо масло подающее 3
4 401-11-1-2 Кольцо внутреннее 11
5 401-11-1-4 Кольцо поршневое 8
6 401-11-1-8 Втулка 1
7 401-11-1-5 Гайка 1
8 401-11-1-6 Шайба замковая 1
9 401-11-1-9 Шпонка 1
Сб. 401-12 Крейцкопфный блок III—IV ступеней

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-3-1-1 Крейцкопфный блок 1
2 401-1-1-2 Шпилька М20х45 8
Сб. 401-14 Щуп

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-14-4 Стержень,l=243 1
2 401-14-2 Прокладка 1
Сб. 401-15 Поддон компрессора в сборе

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-15-2 Поддон 1
2 401-15-21 Прокладка (набор) 1
3 401-15-19 Штуцер 1
4 ГОСТ 6223-55 Кран муфтовый 20-6 1
Сб. 401-16 Трубка в сборе



Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-16-1-2 Пробка 1
2 401-16-1-1 Пружина 1
3 ГОСТ 3722—60 Шарик III 8ммН 1
4 401-16-1 Труба медная 6xl-M3 1
5 CB 2153-1 ДК-50 Корпус 1
Прокладки

Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-3 Прокладка 1
2 401-5 Прокладка 3
3 401-2 Прокладка 1
4 401-4 Прокладка 2



Позиция по рисунку № детали Наименование детали Кол-во на изделие
1 401-1-11 Прокладка 1
2 401-1-12 Прокладка 1
3 401-1-16 Прокладка 8
4 401-1-10 Прокладка 1

Запасные части для компрессоров ВШ-2,3/400, ЗИП для проведения капитального и среднего ремонта:



Наименование Чертежный номер
Сапун сб.401-1-1-1
Поршень V ступени сб.401-11-1
Крышка сб.401-1-1-1-3
Сетка с кольцом сб.401-1-1-1-6
Крейцкопфный блок III-IV ступени сб.401-12
Коленчатый вал в сборе сб.401-1-2
Маслоотражатель сб.401-1-2-1
Привод вентилятора сб.401-1-3
Масляный насос сб.401-1-3-1
Колесо сб.401-1-3-1-1
Ниппель в сборе сб.401-1-3-1-2
Втулка сб.401-1-3-2
Щуп сб.401-14
Фильтр масляный сб.401-1-4
Поддон компрессора в сборе сб.401-15
Трубопровод всасывающий сб.401-1-5
Трубка в сборе сб.401-16
Клапан обратный сб.401-16-1
Крыльчатка вентилятора сб.401-1-6А
Лапа компрессора сб.401-17
Муфта упругая вентилятора в сборе сб.401-1-7
Палец муфты сб.401-1-7-1
Ключ 24 сб.401-18
Цилиндр I ступени в сборе сб.401-2
Ящик ЗИП сб.401-21
Клапанная доска I ступени в сборе сб.401-2-1
Приспособление для демонтажа клапана V ступени сб.401-22
Головка I ступени в сборе сб.401-2-2
Приспособление для демонтажа фонаря IV ступени сб.401-23
Блок цилиндров I ступени сб.401-2-3
Цилиндр II ступени в сборе сб.401-3
Крейцкопфный блок II-V ступени сб.401-3-1
Клапан сб.401-3-2
Розетка сб.401-3-2-1
Клапан сб.401-3-3
Розетка сб.401-3-3-1
Фонарь II ступени в сборе сб.401-3-4
Головка II ступени в сборе сб.401-3-5
Цилиндр III ступени в сборе сб.401-4
Цилиндр IV ступени в сборе сб.401-5
Цилиндр V ступени сб.401-6
Клапан V ступени сб.401-6-1
Цилиндр в сборе с гильзой сб.401-6-2
Поршень I ступени с шатуном сб.401-7
Шатун в сборе сб.401-7-1
Поршень I ступени со втулками сб.401-7-2
Поршень II ступени с шатуном сб.401-8
Поршень II ступени со втулками сб.401-8-1
Поршень III ступени с шатуном сб.401-9
Крейцкопф со втулками сб.401-9-1
Клапан 304-98-34-00
Клапан 304-98-37-00
Клапан 304-168 сб.13
Клапан 304-168 сб.14
Клапан постоянного давления 06.02.020-01
Клапан предохранительный 10.00.350
Клапан предохранительный 10.00.350-03
Клапан предохранительный 10.00.350-05
Клапан предохранительный 10.00.350-08
Клапан предохранительный 10.00.350-11
Прокладка 304-98-00-30
Пластина 304-98-27-02
Прокладка 304-98-32-07
Пластина 304-98-34-03
Пластина 304-98-34-04
Пластина 304-98-34-05
Пружина 304-98-34-06
Пружина 304-98-34-07
Пружина 304-98-34-08
Кольцо уплотнительное 304-98-35-02
Прокладка 304-98-35-04
Пружина 304-98-37-04
Пружина 304-98-37-05
Пластина 304-98-37-06
Пластина 304-98-37-07
Прокладка 304-98-38-01
Прокладка 304-98-38-02
Кольцо уплотнительное 304-98-38-04
Прокладка 304-98-38-06
Прокладка 304-98-38-09
Прокладка 304-168-0-8
Прокладка 304-168-0-9
Прокладка 304-168-0-11
Прокладка 391-103-36-12
Шайба дроссельная 10.00.004
Прокладка 10.00.005
Прокладка 10.00.006
Прокладка 10.00.007
Прокладка 10.00.009
Прокладка 10.00.011
Прокладка 407-24
Прокладка 5905
Прокладка 323-248-6-1
Штифт 401-1
Прокладка 323-248-7-14
Поршень IV ступени 401-10-1
Прокладка 0-45
Шайба прижимная 401-10-2
Прокладка 40.9943.058
Кольцо уплотнительное 401-10-3
Прокладка 13-104
Маховик 401-1-1
Прокладка 43538
Прокладка 401-1-10
Пружина 50.9113.025
Прокладка 401-1-11
Прокладка 4.480.001
Картер 401-1-1-1
Прокладка 4.480.003
Шайба прижимная 401-11-1
Прокладка 4.480.004
Шайба упорная 401-1-1-1-1
Прокладка 4.480.004-01
Стержень 401-11-1-1
Прокладка 4.480.004-02
Шайба специальная 401-1-1-1-2
Прокладка 4.480.009
Кольцо внутреннее 401-11-1-2
Ремень А-950 ГОСТ1284.1-89
Прокладка 401-1-1-1-3
Манжета 1.1-50х70-1
Кольцо промежуточное 401-11-1-3
Манжета 1.1-60х85-1
Пластина клапанная 401-1-1-1-4
Кольцо 085-091-36-2-2 ГОСТ 18829-73
Кольцо уплотнительное 401-11-1-4
Кольцо 090-096-36-2-2
Маслоотражатель 401-1-1-1-5
Гайка 401-11-1-5
Маслоотражатель 401-1-1-1-6
Шайба-замок 401-11-1-6
Кольцо маслоподающее 401-11-1-7
Втулка 401-11-1-8
Прокладка 401-1-12
Шпилька 401-1-1-2
Шайба прмежуточная 401-11-2
Гайка колпачковая 401-1-14
Табличка 401-1-1-4
Прокладка 401-1-1-5
Прокладка 401-1-16
Гайка 401-1-18
Прокладка 401-1-19
Колесо 401-1-2
Вал коленчатый 401-1-2-1
Шайба 401-1-2-11
Прокладка 401-1-2-12
Маслоотражатель 401-1-2-13
Противовес 401-1-2-2
Крышка 401-1-2-4
Крышка нажимная 401-1-2-5
Штифт 401-1-2-7
Болт М16х78 401-1-2-8
Гайка 401-1-2-9
Корпус привода 401-1-3-1
Поводок 401-1-3-10
Крышка 401-1-3-11
Корпус масляного насоса 401-1-3-1-1
Крышка 401-1-3-1-10
Штифт установочный 401-1-3-1-11
Штуцер 401-1-3-1-12
Гайка 401-1-3-1-13
Гайка колпачковая 401-1-3-1-14
Переходник 401-1-3-1-18
Клапан 401-1-3-1-19
Шестерня ведущая 401-1-3-1-2
Крышка 401-1-3-12А
Валик 401-1-3-1-3
Втулка 401-1-3-1-4
Винт регулировочный 401-1-3-1-5
Кольцо пружинное 401-1-3-16
Пружина 401-1-3-1-6
Прокладка 401-1-3-1-8
Втулка 401-1-3-1-9
Вал вентилятора 401-1-3-2
Зубчатое колесо 401-1-3-3
Втулка 401-1-3-4
Гайка прорезная 401-1-3-5
Втулка 401-1-3-6
Кольцо уплотнительное 401-1-3-7А
Прокладка 401-1-3-8
Гайка 401-1-4
Сетка 401-1-4-2
Прокладка 401-14-2
Стержень 401-14-4
Штуцер 401-15-19
Днище 401-15-2
Прокладка (набор) 401-15-21
Гайка 401-1-6
Пружина 401-16-1-1
Пробка 401-16-1-2
Шайба 401-1-7
Полумуфта ведущая 401-1-7-1
Полумуфта ведомая 401-1-7-2
Кольцо 401-1-7-3
Шайба 401-1-7-4
Болт 401-1-7-5
Шайба 401-1-8
Прокладка 401-2
Крышка 401-2-1
Клапанная доска I ступени 401-2-1-1
Шпилька М12х125 401-2-1-2
Прокладка 401-2-2
Головка I ступени 401-2-2-1
Шпилька М12х45 401-2-2-2
Фонарь I ступени 401-2-3
Блок цилиндров I ступени 401-2-3-1
Шпилька М20х155 401-2-3-2
Шпилька М20х130 401-2-3-3
Прокладка 401-2-4
Прокладка 401-2-5
Винт нажимной 401-2-6
Прокладка 401-2-7
Прокладка 401-2-8
Прокладка 401-3
Прокладка 401-3-1
Крейцкопфный блок 401-3-1-1
Седло 401-3-2-1
Розетка 401-3-2-1-1
Клапанная доска 401-3-2А
Крышка цилиндра II ступени 401-3-3
Розетка 401-3-3-1-1
Седло 401-3-3-2
Фонарь II ступени 401-3-4-1
Фонарь 401-3-4-1-01
Прокладка 401-3-4А
Прокладка 401-3-5
Головка II ступени 401-3-5-1
Прокладка 401-3-6
Прокладка 401-3-7
Прокладка 401-4
Цилиндр III ступени 401-4-1
Фланец 401-4-2
Шпилька М20х60 401-4-3
Шпилька М12х40 401-4-4
Прокладка 401-5
Цилиндр IV ступени 401-5-1
Фланец 401-5-2
Шпилька М20х65 401-5-3
Розетка 401-6-1-1
Седло 401-6-1-2
Тарелка V ступени 401-6-1-3
Пружина V ступени 401-6-1-4
Штуцер 401-6-2
Цилиндр 401-6-2-1
Гильза 401-6-2-2
Прокладка 401-6-2-3
Штуцер 401-6-3
Прокладка 401-6-4
Прокладка 401-6-5
Головка цилиндра 401-6-6
Шпилька 401-6-7
Штуцер 401-6-8
Палец поршня 401-7-1
Втулка 401-7-1-3
Прокладка 401-7-1-7а
Болт шатуна 401-7-1-8
Кольцо маслосъемное 401-7-2
Поршень I ступени 401-7-2-1
Втулка 401-7-2-2
Кольцо пружинное 401-7-3
Пластинка 401-7-4
Кольцо уплотнительное 401-7-5
Кольцо уплотнительное 401-8-1
Поршень II ступени 401-8-1-1
Кольцо маслосъемное 401-8-2
Поршень III ступени 401-9-1
Крейцкопф 401-9-1-1
Шайба промежуточная 401-9-2
Шайба прижимная 401-9-3
Кольцо уплотнительное 401-9-4
Поршень IV ступени с шатуном сб.401-10
Поршень V ступени с шатуном сб.401-11
Картер в сборе сб.401-1-1

Структура изделия по деталям (комплектующим) ВШ-2,3/400 ЗИС
Комплект ЗИП для среднего ремонта

Вес (масса) и материал запчастей для компрессора ВШ-2,3/400



Новые Запчасти для поршневого компрессора ВШ-4,2/200
Обратно к списку
Старее Запчасти для АВШ 3,7/200 и АВШ 3,7/200М
