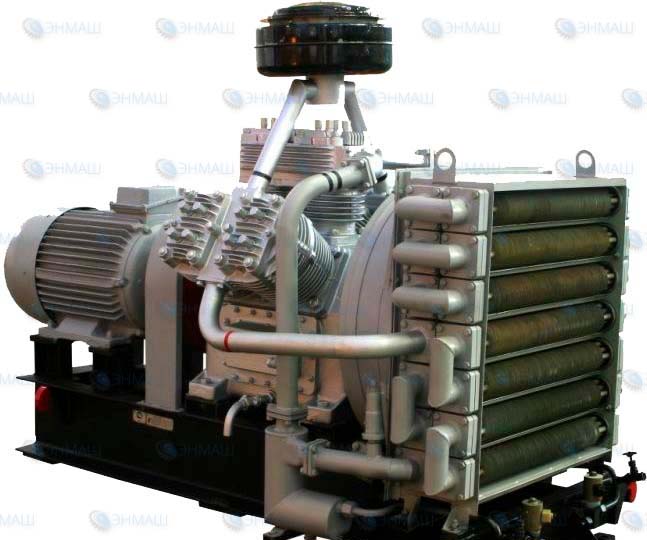

Агрегат компрессорный воздушный поршневой АВШ и запасные части к нему предлагает наша компания. АВШ-2,5/400 обеспечивает получение сжатого воздуха под высоким давлением без дополнительной аппаратуры, что делает его использование высокоэффективным и экономически выгодным. У нас вы найдете наиболее ходовые и востребованные запчасти для компрессора в широком ассортименте. Заказать компрессор АВШ-2,5/400 (ВШВ,ВШ) можно с доставкой.
Устройство и модификации
Основной рабочий узел компрессора АВШ 2,5/400 – это компрессионный блок. Конструктивно он выполнен в виде двух цилиндров и оснащен клапанами. Работа каждого цилиндра осуществляется посредством клиноременного привода. При этом вентилятор располагается на коленчатом валу, что не характерно при использовании данного способа привода цилиндров. Это отличительная особенность данной модели. Другие уникальные характеристики – это установка поршневого пальца на шпонке и использование биметаллических вкладышей. Первое нововведение полностью устраняет износ бобышек. Аппарат оснащен холодильником с оребренными трубами.
Модель имеет три исполнения в зависимости от производительности и конечного давления:
- АВШ-2,5/400 производительностью 2,5 м3/мин,
- АВШ 3.7 – 4,2 м3/мин,
- АВШ 6 – 6 м3/мин.
Функционал и возможности АВШ-2,5/400
АВШ-2,5/400 предназначен для получения сжатого воздуха под давлением. Это универсальный компрессор, который выполняет свои функции без дополнительных устройств, что значительно расширяет сферу применения. Аппарат применяется в промышленности, строительстве, горнодобывающей отрасли. При проведении рабочих операций он используется для подачи сжатого воздуха с системы вентиляции, кондиционирования, может использоваться в промышленных климатических системах, в качестве пневматического привода для машин.
Преимущества использования АВШ-2,5/400
- Экономичность. При использовании данной модели применение дополнительного оборудования не требуется.
- Эргономичность. Низкое энергопотребление.
- Высокая надежность в сравнении с другими компрессорами. Например, бобышки не подвержены износу.
- Снижение себестоимости рабочих операций и увеличение рентабельности производства.
- Система управления функциями.
- Полностью автоматизированные процессы.
- Простая эксплуатация.
- Длительный срок эксплуатации.
10 причин купить компрессор АВШ-2,5/400 в нашей компании
- Только оригинальные запасные части от производителя. Использование запчастей от производителя значительно продляет срок службы оборудования, снижает количество поломок, некачественного ремонта и выходов из строя агрегата по этим причинам.
- Сертификат на оборудование. Это позволит избежать контрафактной продукции.
- Действует гарантия производителя на товар.
- Доставка по России и странам СНГ.
- Различные формы оплаты, удобные для потребителя.
- Бесплатные профессиональные консультации от специалистов и клиентоориентированный сервис.
- Высокая деловая репутация.
- За годы работы только положительные отзывы клиентов.
- Соблюдение требований хранения, транспортировки оборудования.
- Поставка сопровождается всеми необходимыми документами на товар и отгрузку.
Звоните по телефону +7 (495) 225-44-97 или оставьте заявку на сайте. Также заявки принимаются и на адрес электронной почты en-mach@yandex.ru. Наши сотрудники непременно свяжутся с Вами и помогут оформить заказ.
Посмотреть таблицу запчастей
| Агрегат компрессорный АВШ-2,5/400 391.318.00.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | Втулка распорная | 391.313.00.015 | ||||
| 2 | Втулка упругая | 391.315.00.016-01 | ||||
| 3 | Палец | 391.315.00.014 | ||||
| 4 | Полумуфта | 391.318.00.001 | ||||
| 5 | клапан предохранительный (2ст.) | УКС-400В-131 10.00.550-03 | ||||
| 6 | фильтр воздушный | 236-1109012 | ||||
| 7 | компрессор ВШ-2,5/400 | 304.318.00.000 | ||||
| 8 | клапан предохранительный (3ст.) | УКС-400В-131 10.00.350-05 | ||||
| 9 | блок холодильников | 391.313.72.000 | ||||
| 10 | Водомаслоотделитель 3 ступени | 391.313.80.000 | ||||
| 11 | Водомаслоотделитель 2 ступени | 391.313.79.000 | ||||
| 12 | клапан электромагнитный КЭМ-2 | ММММ 306577.005 | ||||
| 14 | ограждение маховика | 391.318.03.000 | ||||
| 15 | рама | 391.318.01.000 | ||||
| 16 | подкладка | 391.313.00-011 | ||||
| 17 | двигатель | 220/380 В; 75 кВ | ||||
| Агрегат компрессорный АВШ-2,5/400 391.318.00.000 (Вид сверху)  | Позиции | Наименование | Чертежный номер | |||
| 18 | клапан постоянного давления | 391.313.76.010-01 | ||||
| 19 | клапан перепускной | 391.313.63.000 | ||||
| 20 | водомаслоотделитель 5 ступени | УКС-400В-131 10.03.000 | ||||
| 21 | клапан предохранительный 5 ступени | УКС-400В-131 10.00.350-12 | ||||
| 22 | клапан предохранительный 1 ступени | УКС-400В-131 10.00.350 | ||||
| 23 | клапан предохранительный 4 ступени | УКС-400В-131 10.00.350-07 | ||||
| 24 | водомаслоотделитель 1 ступени | 391.313.77.000 | ||||
| 25 | водомаслоотделитель 4 ступени | 391.313.81.000-01 | ||||
| 26 | устройство разгрузочное | 391.313.65.000-01 | ||||
| 27 | вентиль (Клапан запорный) | 15с13бк1 (КЗ 24028) | ||||
| 28 | ограждение вентилятора | 391.316.00.200 | ||||
| Компрессор ВШ-2,5/400 304.318.00.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | вал коленчатый в сборе | 304.312.50.050 | ||||
| 2 | маховик | 304.312.50.002 | ||||
| 3 | прокладка | 304.312.00.007 | ||||
| 4 | блок цилиндров 1 ступени | 304.312.60.000-01 | ||||
| 5 | поршень 1 ступени с шатуном | 304.312.80.000 | ||||
| 6 | поршень 1 ступени с шатуном | 304.312.80.000-01 | ||||
| 7 | картер с валом | 304.312.50.000-02 | ||||
| 8 | вентилятор | 304.312.90.000 | ||||
| 9 | гайка | 304.312.01.014 | ||||
| 10 | шайба | Н 36.02.016 ГОСТ 11872-89 | ||||
| 11 | шпонка | 8х11 Г0СТ24071-80 | ||||
| Компрессор ВШ-2,5/400 304.318.00.000 (вид сверху)  | Позиции | Наименование | Чертежный номер | |||
| 12 | пломба | 4.898.001 | ||||
| 13 | клапан обратный ВШ-2,3/400 | сб.401-16-1 | ||||
| 14 | труба ВШ-2,3/230 | 304.312.19.000 | ||||
| Компрессор ВШ-2,5/400 304.318.00.000  | Позиции | Наименование | Чертежный номер | |||
| 15 | прокладка | 801.121.01.00.017 | ||||
| 16 | крышка | 304.312.100.000 | ||||
| 18 | крейцкопфный блок 3-4 ступени ВШ-2,3/400 | сб.401-12 | ||||
| 19 | цилиндр 3 ступени в сборе ВШ-2,3/400 | сб.401-4 | ||||
| 20 | прокладка | 304.312.00.009 | ||||
| 21 | поршень 3 ступени с шатуном | 304.312.04.000 | ||||
| 22 | прокладка | 304.312.00.008 | ||||
| 23 | цилиндр 2 ступени | 304.312.70.000 | ||||
| 24 | поршень 2 ступени с шатуном | 304.312.03.000 | ||||
| Компрессор ВШ-2,5/400 304.318.00.000  | Позиции | Наименование | Чертежный номер | |||
| 25 | кран | Ду20 ТУ26-07-414-87 | ||||
| 26 | прокладка | 401-15-21 | ||||
| 27 | пробка 6 ВШ 1,6-2,4/230 | 801.122.01.00.001 | ||||
| 28 | масло-мер | 304.312.00.006 | ||||
| 29 | прокладка | 304.312.00.009 | ||||
| 30 | цилиндр 4 ступени в сборе ВШ-2,3/400 | сб.401-5 | ||||
| 31 | поршень 4 ступени с шатуном | 304.312.05.000 | ||||
| 32 | цилиндр 5 ступени | 304.312.07.000-01 | ||||
| 33 | поршень 5 ступени с шатуном | 304.312.06.000 | ||||
| 34 | сапун 6 ВШ 1,6-2,4/230 | 801.122.01.02.000 | ||||
| 35 | прокладка | 4.483.011-03 | ||||
| 36 | крейцкопфный блок 2-5 ступени ВШ2,3/400 | сб.401-3-1 | ||||
| Картер с Валом 304.312.50.000-02  | Позиции | Наименование | Чертежный номер | |||
| 1 | прокладка | 4.483.011-04 | ||||
| 2 | тройник | 304.312.01.218 | ||||
| 3 | гайка | 304.312.01.219 | ||||
| 4 | прокладка | 304.312.01.222 | ||||
| 5 | клапан | 401-1-3-1-19 | ||||
| 6 | пружина | 401-1-3-1-6 | ||||
| 7 | штуцер | 401-1-3-1-12 | ||||
| 8 | гайка | 401-1-3-1-13 | ||||
| 9 | Винт регулировочный | 401-1-3-1-5 | ||||
| 10 | гайка колпачковая | 401-1-3-1-14 | ||||
| 11 | прокладка | 4.480.015 | ||||
| 12 | прокладка | 4.480.009 | ||||
| 13 | фланец | 304.312.01.226 | ||||
| 14 | прокладка | 304.312.01.017 | ||||
| 15 | штуцер | 304.312.01.227 | ||||
| 16 | пробка | 4.892.010-06 | ||||
| 17 | прокладка | 4.483.011-04 | ||||
| 18 | шайба | 401-1-7 | ||||
| 19 | гайка | 401-1-4 | ||||
| 20 | шпонка | 4.850.001 | ||||
| 21 | маховик | 304.312.50.002 | ||||
| 22 | крышка | 401-1-2-4 | ||||
| 23 | прокладка | 401-1-12 | ||||
| 24 | Вал коленчатый | 304.312.50.050 | ||||
| 25 | картер | 304.312.50.010-01 | ||||
| 26 | шпонка | 4x4x18 ГОСТ23360-78 | ||||
| 27 | -прокладка | 304.312.01.316 | ||||
| 28 | корпус привода | 304.312.01.315 | ||||
| 29 | шестерня | 304.312.01.006-01 | ||||
| 30 | -шайба | 401-1-8 | ||||
| 31 | гайка 401-1-6 | 401-1-6 | ||||
| 32 | прокладка | 304.312.01.012 | ||||
| 33 | крышка | 304.312.01.004 | ||||
| 34 | манжета 1,1-50×70-1 ГОСТ 8752-79 | 3.955.001-01 | ||||
| 35 | кольцо стопорное | 304.312.50.001 | ||||
| 36 | бугель | 40 8473.001-01 | ||||
| 37 | маслоотражатель | 304.312.50.060 | ||||
| 38 | кольцо | 050-056-36-2-2 ГОСТ 18829-73 | ||||
| 39 | шпонка | 4×6,5 ГОСТ24071-80 | ||||
| 40 | колесо | 304.312.01.007 | ||||
| 41 | пробка | 4.892.010-06 | ||||
| 42 | прокладка | 4.483.011-04 | ||||
| 43 | блок фильтров | 304.312.01.260 | ||||
| 44 | прокладка | 304.312.01.223 | ||||
| 45 | кольцо | 090-096-36-2-2 ГОСТ18829-73 | ||||
| 46 | насос масляный | 304.312.50.040 | ||||
| 47 | труба | 304.312.01.250 | ||||
| 48 | фильтр масляный | 304.312.50.030 | ||||
| 49 | штуцер | 304.312.01.214 | ||||
| 50 | прокладка | 4.480.015-02 | ||||
| 51 | -прокладка | 4.483.011-03 | ||||
| 52 | штуцер | 304.312.01-221 | ||||
| Вал коленчатый 304.312.50.050  | Позиции | Наименование | Чертежный номер | |||
| 1 | прокладка ВШ-2,3/400 | 401-1-2-12 | ||||
| 2 | крышка ВШ-2,3/400 | 401-1-2-5 | ||||
| 3 | шайба ВШ-2,3/400 | 401-1-2-11 | ||||
| 4 | Манжета (сальник) — манжета армированная с пружиной ГОСТ 8752-79 | 1.1-60х85-1 | ||||
| 5 | гайка ВШ-2,3/400 | 401-1-2-9 | ||||
| 6 | маслоотражатель ВШ-2,3/400 | 401-1-2-1 | ||||
| 7 | крышка ВШ-2,3/400 | 401-1-2-4 | ||||
| 8 | пробка | 4.892.001-03 | ||||
| 9 | Вал коленчатый | 304.312.50.051 | ||||
| 10 | противовес ВШ-2,3/400 | 401-1-2-2 | ||||
| 11 | подшипник 22316-CW33 | 53616 (22316) — роликовый двухрядный | ||||
| 12 | прокладка | 4.480.015-02 | ||||
| 13 | пробка | 304.312.01.142 | ||||
| 14 | шайба стопорная | 4.848.003-01 | ||||
| 15 | болт М16х78 ВШ-2,3/400 | 401-1-2-8 | ||||
| Блок цилиндров 1 ступени 304.312.60.000-01  | Позиции | Наименование | Чертежный номер | |||
| 1 | гайка глухая АВШ-3,7/200 | 304-98-00-32 | ||||
| 2 | прокладка АВШ-3,7/200 | 304-98-00-30 | ||||
| 3 | крышка ВШ-2,3/400 | 401-2-1 | ||||
| 4 | винт нажимной ВШ-2,3/400 | 401-2-6 | ||||
| 5 | прокладка ВШ-2,3/400 | 401-2-2 | ||||
| 6 | фонарь 1 ступени ВШ-2,3/400 | 401-2-3 | ||||
| 7 | головка 1 ступени ВШ-2,3/400 | сб 401-2-2 | ||||
| 8 | прокладка ВШ-2,3/400 | 401-2-4 | ||||
| 9 | Клапанная доска в сборе ВШ-2,3/400 | сб 401-2-1 | ||||
| 10 | клапан всасывающий 2 ступени АВШ-3,7/200 | 304-168 сб13 | ||||
| 11 | прокладка | 304.312.60.001 | ||||
| 12 | прокладка АВШ-3,7/200 | 304-168-0-8 | ||||
| 13 | клапан нагнетательный 2 ступени АВШ-3,7/200 | 304-168 сб14 | ||||
| 14 | блок цилиндров 1 ступени | 304.312.60.010 | ||||
| 15 | прокладка АВШ-3,7/200 | 304-168-0-9 | ||||
| Цилиндр 2 ступени 304.312.70.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | гайка глухая АВШ-3,7/200 | 304-98-00-32 | ||||
| 2 | прокладка АВШ-3,7/200 | 304-98-00-30 | ||||
| 3 | крышка 2 ступени ВШ-2,3/400 | 401-3-3 | ||||
| 4 | винт нажимной ВШ-2,3/400 | 401-2-6 | ||||
| 5 | прокладка ВШ-2,3/400 | 401-3-6 | ||||
| 6 | фонарь 2 ступени ВШ-2,3/400 | сб401-3-4 | ||||
| 7 | головка 2 ступени ВШ-2,3/400 | сб 401-3-5 | ||||
| 8 | прокладка ВШ-2,3/400 | 401-3-5 | ||||
| 9 | клапанная доска | 304.312.70.001 | ||||
| 10 | клапан ВШ-2,3/400 | сб401-3-2 | ||||
| 11 | прокладка ВШ-2,3/400 | 401-3-4А | ||||
| 12 | прокладка ВШ-2,3/400 | 401-3-7 | ||||
| 13 | клапан ВШ-2,3/400 | сб401-3-3 | ||||
| 14 | крейцкопфный блок 2-5 ступени ВШ-2,3/400 | сб401-3-1 | ||||
| 15 | прокладка ВШ-2,3/400 | 401-3-1 | ||||
| Цилиндр 3 ступени ВШ-2,3/400 сб.401-4  | Позиции | Наименование | Чертежный номер | |||
| 1 | цилиндр 3 ступени | 401-4-1 | ||||
| 2 | прокладка АВШ-3,7/200 | 304-168-0-11 | ||||
| 3 | клапан АВШ-3,7/200 | 304-98-34-00 | ||||
| 4 | кольцо уплотнительное АВШ-3,7/200 | 304-98-35-02 | ||||
| 5 | фонарь АВШ-3,7/200 | 304-98-35-03 | ||||
| 6 | прокладка АВШ-3,7/200 | 304-98-35-04 | ||||
| 7 | болт АВШ-3,7/200 | 304-98-32-06 | ||||
| 8 | фланец | 401-4-2 | ||||
| 9 | прокладка АВШ-3,7/200 | 304-98-32-07 | ||||
| 10 | гайка АВШ-3,7/200 | 304-98-32-08 | ||||
| Цилиндр 4 ступени ВШ-2,3/400 сб.401-5  | Позиции | Наименование | Чертежный номер | |||
| 1 | цилиндр 4 ступени | 401-5-1 | ||||
| 2 | прокладка АВШ-3,7/200 | 304-98-38-01 | ||||
| 3 | клапан АВШ-3,7/200 | 304-98-37-00 | ||||
| 4 | кольцо уплотнительное АВШ-3,7/200 | 304-98-38-04 | ||||
| 5 | фонарь АВШ-3,7/200 | 304-98-38-05 | ||||
| 6 | прокладка АВШ-3,7/200 | 304-98-38-06 | ||||
| 7 | болт АВШ-3,7/200 | 304-98-38-08 | ||||
| 8 | фланец | 401-5-2 | ||||
| 9 | прокладка АВШ-3,7/200 | 304-98-38-09 | ||||
| 10 | гайка АВШ-3,7/200 | 304-98-38-10 | ||||
| 11 | проставка АВШ-3,7/200 | 304-98-38-03 | ||||
| 12 | прокладка АВШ-3,7/200 | 304-98-38-02 | ||||
| Цилиндр 5 ступени 304.312.07.000-01  | Позиции | Наименование | Чертежный номер | |||
| 1 | штуцер ВШ-2,3/400 | 401-6-2 | ||||
| 2 | головка цилиндра ВШ-2,3/400 | 401-6-6 | ||||
| 3 | клапан 5 ступени ВШ-2,3/400 | сб401-6-1 | ||||
| 4 | прокладка ВШ-2,3/400 | 401-6-5 | ||||
| 5 | прокладка ВШ-2,3/400 | 401-6-2-3 | ||||
| 6 | гильза | 304.312.07.012 | ||||
| 7 | цилиндр | 304.312.07.011 | ||||
| 8 | штуцер ВШ-2,3/400 | 401-6-8 | ||||
| 9 | прокладка | 409943.002 | ||||
| 10 | прокладка ВШ-2,3/400 | 401-6-4 | ||||
| 11 | штуцер ВШ-2,3/400 | 401-6-3 | ||||
| 12 | прокладка | 4.480.003 | ||||
| Клапан 1 ступени всасывающий АВШ-3,7/200 304-168 сб13  | Позиции | Наименование | Чертежный номер | |||
| 1 | винт АВШ-3,7/200 | 304-98-23-03 | ||||
| 2 | розетка | 304-168 сб13-1 | ||||
| 3 | пластина АВШ 3,7/200 | 304-98-27-02 | ||||
| 4 | седло | 304-168 13-1 | ||||
| 5 | штифт | 40 1111.01-03 | ||||
| Клапан 1 ступени нагнетательный АВШ-3,7/200 304-168 сб14 | Позиции | Наименование | Чертежный номер | |||
| 1 | винт АВШ-3,7/200 | 304-98-23-03 | ||||
| 2 | розетка | 304-168 сб14-1 | ||||
| 3 | пластина АВШ 3,7/200 | 304-98-27-02 | ||||
| 4 | седло | 304-168 14-1 | ||||
| 5 | штифт | 40 1111.01-03 | ||||
| Клапан 2 ступени всасывающий ВШ-2,3/400 сб 401-3-2 | Позиции | Наименование | Чертежный номер | |||
| 1 | винт АВШ-3,7/200 | 304-98-23-03 | ||||
| 2 | розетка | сб401-3-2-1 | ||||
| 3 | пластина АВШ 3,7/200 | 304-98-27-02 | ||||
| 4 | седло | 401-3-2-1 | ||||
| 5 | штифт | 40 1111.01-03 | ||||
| Клапан 2 ступени нагнетательный ВШ-2,3/400 сб 401-3-3 | Позиции | Наименование | Чертежный номер | |||
| 1 | винт АВШ-3,7/200 | 304-98-23-03 | ||||
| 2 | розетка | сб401-3-3-1 | ||||
| 3 | пластина АВШ 3,7/200 | 304-98-27-02 | ||||
| 4 | седло | 401-3-3-2 | ||||
| 5 | штифт | 40 1111.01-03 | ||||
| Клапан АВШ-3,7/200 304-98-34-00  | Позиции | Наименование | Чертежный номер | |||
| 1 | седло АВШ-3,7/200 | 304-98-34-01А | ||||
| 2 | гайка | М8.8.05 ГОСТ 5915-70 | ||||
| 3 | шпилька АВШ-3,7/200 | 304-98-31-10А | ||||
| 4 | пружина АВШ-3,7/200 | 304-98-34-06 | ||||
| 5 | пластина АВШ-3,7/200 | 304-98-34-03 | ||||
| 6 | пластина АВШ-3,7/200 | 304-98-34-04 | ||||
| 7 | пластина АВШ-3,7/200 | 304-98-34-05 | ||||
| 8 | штифт | 40 1111.001-01 | ||||
| 9 | втулка | 304-98-31-03 | ||||
| 10 | пружина АВШ-3,7/200 | 304-98-34-08 | ||||
| 11 | пружина АВШ-3,7/200 | 304-98-34-07 | ||||
| 12 | седло АВШ 3,7/200 | 304-98-34-02А | ||||
| Клапан АВШ-3,7/200 304-98-37-00  | Позиции | Наименование | Чертежный номер | |||
| 1 | розетка АВШ-3,7/200 | 304-98-37-02А | ||||
| 2 | седло АВШ-3,7/200 | 304-98-37-01А | ||||
| 3 | розетка АВШ-3,7/200 | 304-98-37-03А | ||||
| 4 | шпилька АВШ-3,7/200 | 304-98-37-08А | ||||
| 5 | гайка | М8.8.05.ГОСТ 5915-70 | ||||
| 6 | втулка АВШ 3,7/200 | 304-98-37-03А | ||||
| 7 | пружина АВШ 3,7/200 | 304-98-37-05 | ||||
| 8 | пластина АВШ-3,7/200 | 304-98-37-07 | ||||
| 9 | штифт | 40 1111.001.01 | ||||
| 10 | пластина АВШ-3,7/200 | 304-98-37-06 | ||||
| 11 | пружина АВШ 3,7/200 | 304-98-37-04 | ||||
| Клапан 5 ступени ВШ-2,3/400 сб401-6-1  | Позиции | Наименование | Чертежный номер | |||
| 1 | пружина | 401-6-1-4 | ||||
| 2 | тарелка | 401-6-1-3 | ||||
| 3 | розетка | 401-6-1-1 | ||||
| 4 | седло | 401-6-1-2 | ||||
| Клапан обратный ВШ-2,3/400 сб401-16-1  | Позиции | Наименование | Чертежный номер | |||
| 1 | пробка | 401-16-1-2 | ||||
| 2 | пружина | 401-16-1-1 | ||||
| 3 | шарик | 8-60 ГОСТ 3722-81 | ||||
| 4 | корпус | 401-16-1-3 | ||||
| Поршень 1 ступени с шатуном 304.312.80.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | пробка | 304.312.03.002 | ||||
| 2 | кольцо УП165*4 ГОСТ9515-81 АВШ-3,7/200 | 304-168-2-4 | ||||
| 3 | кольцо МП165 ГОСТ9515-81 АВШ-3,7/200 | 304-168-2-2 | ||||
| 4 | шпонка | 304.312.80.004 | ||||
| 5 | пробка | 304.312.03.002 | ||||
| 6 | палец поршневой | 304.312.80.003-01 | ||||
| 7 | поршень 1 ступени | 304.312.80.001 | ||||
| 8 | шатун | 304.312.80.010 | ||||
| Поршень 2 ступени с шатуном 304.312.03.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | пробка | 304.312.03.002 | ||||
| 2 | кольцо УП130*3,5 ГОСТ9515-81 АВШ-3,7/200 | 304-168-3-4 | ||||
| 3 | кольцо МП130 ГОСТ9515-81 АВШ-3,7/200 | 304-168-3-2 | ||||
| 4 | шпонка | 304.312.80.004 | ||||
| 5 | пробка | 304.312.03.002-01 | ||||
| 6 | палец поршневой | 304.312.80.003 | ||||
| 7 | поршень 2 ступени | 304.312.03.001 | ||||
| 8 | шатун | 304.312.80.010 | ||||
| Шатун 304.312.80.010  | Позиции | Наименование | Чертежный номер | |||
| 1 | втулка | 304.312.80.009 | ||||
| 2 | трубка | 304.312.80.011 | ||||
| 3 | стержень шатуна | 304.312.80.005 | ||||
| 4 | болт ВШ-2,3/400 | 401-7-1-8 | ||||
| 5 | вкладыш шатунного подшипника(верхний) | ВК-95.036АН1 | ||||
| 6 | вкладыш шатунного подшипника(нижний) | ВК-95.037АН1 | ||||
| 7 | скоба шатуна | 304.312.80.006 | ||||
| 8 | гайка | 304-98-07-04 | ||||
| 9 | шплинт | 4*36.05 ГОСТ 397-79 | ||||
| Поршень 3 ступени с шатуном 304.312.04.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | кольцо УП70*2,5 ГОСт 9515-81 | 40 8621.001-02 | ||||
| 2 | поршень 3 ступени | 304.312.04.006 | ||||
| 3 | шайба прижимная | 304.312.04.006 | ||||
| 4 | шайба промежуточная | 304.312.04.005 | ||||
| 5 | крейцкопф | 304.312.04.003 | ||||
| 6 | пробка | 304.312.04.004 | ||||
| 7 | пробка | 304.312.04.004-01 | ||||
| 8 | шпонка | 304.312.80.004 | ||||
| 9 | палец поршневой | 304.312.80.003 | ||||
| 10 | шатун | 304.312.80.010 | ||||
| А | отверстие для смазки | |||||
| Поршень 4 ступени с шатуном 304.312.05.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | кольцо УП40*2,5 ГОСт 9515-81 | 40 8621.001-01 | ||||
| 2 | поршень 4 ступени | 304.312.05.001 | ||||
| 3 | шайба прижимная | 304.312.04.006 | ||||
| 4 | шайба промежуточная | 304.312.04.005 | ||||
| 5 | крейцкопф | 304.312.04.003 | ||||
| 6 | пробка | 304.312.04.004 | ||||
| 7 | пробка | 304.312.04.004-01 | ||||
| 8 | шпонка | 304.312.80.004 | ||||
| 9 | палец поршневой | 304.312.80.003 | ||||
| 10 | шатун | 304.312.80.010 | ||||
| А | отверстие для смазки | |||||
| Поршень 5 ступени с шатуном 304.312.06.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | поршень 5 ступени | 304.312.06.010 | ||||
| 2 | шайба прижимная | 304.312.04.006 | ||||
| 3 | шайба промежуточная | 304.312.04.005 | ||||
| 4 | палец поршневой | 304.312.80.003 | ||||
| 5 | пробка | 304.312.04.004 | ||||
| 6 | шпонка | 304.312.80.004 | ||||
| 7 | пробка | 304.312.04.004 | ||||
| 8 | крейцкопф | 304.312.04.003 | ||||
| 9 | шатун | 304.312.80.010 | ||||
| Поршень 5 ступени с шатуном 304.312.06.010  | Позиции | Наименование | Чертежный номер | |||
| 1 | кольцо УП 22*2 | ГОСТ 9515-81 40 8621 001 | ||||
| 2 | гайка — 2,3/400 | 401-11-1-5 | ||||
| 3 | шайба замок ВШ — 2,3/400 | 401-11-1-6 | ||||
| 4 | шпонка 3*3*8 | ГОСТ 23360-78 | ||||
| 5 | втулка ВШ — 2,3/400 | 401-11-1-8 | ||||
| 6 | кольцо внутреннее ВШ 2,3/400 | 401-11-1-2 | ||||
| 7 | кольцо маслоподающее | 304.312.06.011 | ||||
| 8 | кольцо промежуточное ВШ — 2,3/400 | 401-11-1-3 | ||||
| 9 | стержень | 304.312.06.012 | ||||
| Вентилятор ВШ-2,3/230М 304.12.90.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | колесо рабочее типа В0 06-300 №8, п/а, 25 градусов | |||||
| 2 | полумуфта ведомая | 304.312.90.002 | ||||
| 3 | болт ВШ-2,3/400 | 401-1-7-5 | ||||
| 4 | шайба | 304.312.90.003 | ||||
| 5 | кольцо | 304.312.90.004 | ||||
| 6 | штифт 6*16 | ГОСТ 3128-70 | ||||
| 7 | полумуфта ведущая | 304.312.90.001 | ||||
| 8 | палец ВШ-2,3/400 | сб. 401-1-7-1 | ||||
| Сапун 801.122.01.02.000-01  | Позиции | Наименование | Чертежный номер | |||
| 1 | лист маслоотражательный БГШ 1,6-2/1,1-200 | 801.121.01.12.010 | ||||
| 2 | втлука АВШ-3,7/200 | 304-98-46-06 | ||||
| 3 | решетка БГШ 1,6-2/1,1-200 | 801.121.01.12.003 | ||||
| 4 | решетка БГШ 1,6-2/1,1-200 | 801.121.01.12.004 | ||||
| 5 | коробка БГШ 1,6-2/1,1-200 | 801.121.01.12.020 | ||||
| 6 | втлука АВШ-3,7/200 | 304-98-46-03 | ||||
| 7 | прокладка БГШ 1,6-2/1,1-200 | 801.121.01.12.002 | ||||
| 8 | крышка | 801.122.01.02.001-01 | ||||
| 9 | проволока ДКРНМ 0,5Л63 | ГОСт 1066-90 | ||||
| Насос масляный 304.312.50.040  | Позиции | Наименование | Чертежный номер | |||
| 1 | штуцер | 304.312.50.041 | ||||
| 2 | прокладка | МК 30-5/400 6-1 | ||||
| 3 | крышка насоса ВШ-2,3/230 | 304.312.01.060 | ||||
| 4 | прокладка ВШ-2,3/230 | 304.312.01.057 | ||||
| 5 | корпус насоса ВШ-2,3/230 | 304.312.01.070 | ||||
| 6 | шестерня ВШ-2,3/230 | 304.312.01.055 | ||||
| 7 | колесо ВШ-2,3/400 | сб 401-1-3-1-1 | ||||
| 8 | валик ВШ-2,3/230 | 304.312.01.056 | ||||
| Блок фильтров 304.312.01.260  | Позиции | Наименование | Чертежный номер | |||
| 1 | крышка в сборе | 304.312.01.280 | ||||
| 2 | прокладка | 40 9943.058 | ||||
| 3 | прокладка | 304.312.01.172 | ||||
| 4 | фильтроэлемент | ОСТ 26-2088-81 | ||||
| 5 | штуцер | 304.312.01.333 | ||||
| 6 | упор | 304.312.01.321 | ||||
| 7 | корпус фильтров | 304.312.01.270 | ||||
| 8 | прокладка АВШ-3,7/200 | 304-98-42-46 | ||||
| 9 | фильтр 40-80-2 УХЛЧ | ГОСТ 21329-75 | ||||
| Блок холодильников 391.313.72.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | коллектор 2 ступени | 391.313.72.070 | ||||
| 2 | секция 3 ступени | 391.313.72.030 | ||||
| 3 | планка | 391.313.72.016 | ||||
| 4 | коллектор 4 ступени | 391.313.72.080 | ||||
| 5 | секция 4 ступени | 391.313.72.040 | ||||
| 6 | секция 1-2 ступени | 391.313.72.020 | ||||
| 7 | коллектор 1-2 ступени | 391.313.72.060</td | ||||
| 8 | холодильник 5 ступени | 391.313.72.050 | ||||
| 9 | каркас | 391.313.72.010 | ||||
| 10 | ребро | 391.313.72.022 | ||||
| 11 | кольцо разрезное | 391.313.72.003 | ||||
| 12 | фланец | 391.313.72.001 | ||||
| 13 | болт М10-6д*40.56.016 | ГОСТ 7805-70 | ||||
| 14 | прокладка | 391.313.72.005 | ||||
| 15 | решетка | 391.313.72.021 | ||||
| 16 | труба | 391.313.72.024 | ||||
| Водомаслоотделитель 1 ступени 391.313.77.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | труба | |||||
| 2 | корпус | |||||
| 3 | конус | |||||
| 4 | труба | |||||
| 5 | пробка | 4.892.010-04 | ||||
| 6 | прокладка ф28*34*2МН3138-62 | 4.483.011-02 | ||||
| 7 | труба | |||||
| 8 | заглушка | |||||
| Водомаслоотделитель 3 ступени 391.313.80.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | пробка | 4.435.002 | ||||
| 2 | прокладка | 4.480.009 | ||||
| 3 | труба | |||||
| 4 | корпус | |||||
| 5 | конус | |||||
| 6 | труба | |||||
| 7 | труба | |||||
| Водомаслоотделитель 4 ступени 391.313.81.000-01  | Позиции | Наименование | Чертежный номер | |||
| 1 | дно | |||||
| 2 | корпус | |||||
| 3 | головка | |||||
| 4 | штуцер | |||||
| 5 | труба | |||||
| 6 | конус | |||||
| 7 | труба | |||||
| 8 | прокладка | 4.480.009 | ||||
| 9 | пробка | 4.435.002 | ||||
| Водомаслоотделитель 5 УКС-400В-131 10.03.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | тройник в сборе | 10.03.030 | ||||
| 2 | баллон 6085/А | ТУ14-3-468-76 | ||||
| 3 | штуцер в сборе | 10.03.020 | ||||
| Клапан предохранительный 1 ступени УКС-400В-131 10.00.350  | Позиции | Наименование | Чертежный номер | |||
| 1 | шплинт 1,6*16-029 | ГОСТ397-79 | ||||
| 2 | шайба 6.02.02.12 | ГОСТ11371-78 | ||||
| 3 | ось | 4.894.001-01Т | ||||
| 4 | зажим | 4.444.006 | ||||
| 5 | шайба замковая | 4.848.001 | ||||
| 6 | стакан/td/td> | 4.439.001 | ||||
| 7 | рычаг | 4.433.001-01Т</td | ||||
| 8 | проволока 0,5-С-I | ГОСТ3282-74 | ||||
| 9 | табличка | 4.490.060 | ||||
| 10 | болт регулировочный | 4.431.004 | ||||
| 11 | гайка | 4.431.005 | ||||
| 12 | пломба | 4.898.001 | ||||
| 13 | упор верхний | 4.431.001 | ||||
| 14 | кожух в сборе | 3.323.001 | ||||
| 15 | пружина | 4.440.002 | ||||
| 16 | клапан | 4.432.007 | ||||
| 17 | седло | 4.432.001 | ||||
| Клапан предохранительный 2 ступени УКС-400В-131 10.00.350-03 | Позиции | Наименование | Чертежный номер | |||
| 1 | шплинт 1,6*16-029 | ГОСТ397-79 | ||||
| 2 | шайба 6.02.02.12 | ГОСТ11371-78 | ||||
| 3 | ось | 4.894.001-01Т | ||||
| 4 | зажим | 4.444.006 | ||||
| 5 | шайба замковая | 4.848.001 | ||||
| 6 | стакан/td/td> | 4.439.001 | ||||
| 7 | рычаг | 4.433.001-01Т</td | ||||
| 8 | проволока 0,5-С-I | ГОСТ3282-74 | ||||
| 9 | табличка | 4.490.060 | ||||
| 10 | болт регулировочный | 4.431.004 | ||||
| 11 | гайка | 4.431.005 | ||||
| 12 | пломба | 4.898.001 | ||||
| 13 | упор верхний | 4.431.001 | ||||
| 14 | кожух в сборе | 3.323.001 | ||||
| 15 | пружина | 10.00.163 | ||||
| 16 | клапан | 4.432.005 | ||||
| 17 | седло | 4.432.004 | ||||
| Клапан предохранительный 3 ступени УКС-400В-131 10.00.350-05 | Позиции | Наименование | Чертежный номер | |||
| 1 | шплинт 1,6*16-029 | ГОСТ397-79 | ||||
| 2 | шайба 6.02.02.12 | ГОСТ11371-78 | ||||
| 3 | ось | 4.894.001-01Т | ||||
| 4 | зажим | 4.444.006 | ||||
| 5 | шайба замковая | 4.848.001 | ||||
| 6 | стакан/td/td> | 4.439.001 | ||||
| 7 | рычаг | 4.433.001-01Т</td | ||||
| 8 | проволока 0,5-С-I | ГОСТ3282-74 | ||||
| 9 | табличка | 4.490.060 | ||||
| 10 | болт регулировочный | 4.431.004 | ||||
| 11 | гайка | 4.431.005 | ||||
| 12 | пломба | 4.898.001 | ||||
| 13 | упор верхний | 4.431.001 | ||||
| 14 | кожух в сборе | 3.323.001 | ||||
| 15 | пружина | 10.00.163 | ||||
| 16 | клапан | 4.432.006 | ||||
| 17 | седло | 10.00.166 | ||||
| Клапан предохранительный 4 ступени УКС-400В-131 10.00.350-07 | Позиции | Наименование | Чертежный номер | |||
| 1 | шплинт 1,6*16-029 | ГОСТ397-79 | ||||
| 2 | шайба 6.02.02.12 | ГОСТ11371-78 | ||||
| 3 | ось | 4.894.001-01Т | ||||
| 4 | зажим | 4.444.006 | ||||
| 5 | шайба замковая | 4.848.001 | ||||
| 6 | стакан/td/td> | 4.439.001 | ||||
| 7 | рычаг | 4.433.001-01Т</td | ||||
| 8 | проволока 0,5-С-I | ГОСТ3282-74 | ||||
| 9 | табличка | 4.490.060 | ||||
| 10 | болт регулировочный | 4.431.004 | ||||
| 11 | гайка | 4.431.005 | ||||
| 12 | пломба | 4.898.001 | ||||
| 13 | упор верхний | 4.431.001 | ||||
| 14 | кожух в сборе | 3.323.001 | ||||
| 15 | пружина | 4.440.001 | ||||
| 16 | клапан | 4.432.006 | ||||
| 17 | седло | 06.00.071 | ||||
| Клапан предохранительный 5 ступени 391.318.02.010 | Позиции | Наименование | Чертежный номер | |||
| 1 | шплинт 1,6*16-029 | ГОСТ397-79 | ||||
| 2 | шайба 6.02.02.12 | ГОСТ11371-78 | ||||
| 3 | ось | 4.894.001-01Т | ||||
| 4 | зажим | 4.444.006 | ||||
| 5 | шайба замковая | 4.848.001 | ||||
| 6 | стакан/td/td> | 4.439.001 | ||||
| 7 | рычаг | 4.433.001-01Т</td | ||||
| 8 | проволока 0,5-С-I | ГОСТ3282-74 | ||||
| 9 | табличка | 4.490.060 | ||||
| 10 | болт регулировочный | 4.431.004 | ||||
| 11 | гайка | 4.431.005 | ||||
| 12 | пломба | 4.898.001 | ||||
| 13 | упор верхний | 4.431.001 | ||||
| 14 | кожух в сборе | 3.323.001 | ||||
| 15 | пружина | 4.440.001 | ||||
| 16 | клапан | 06.00.077 | ||||
| 17 | седло | 06.00.076 | ||||
| Клапан постоянного давления 391.313.76.010-01  | Позиции | Наименование | Чертежный номер | |||
| 1 | шплинт 1,6*16-029 | ГОСТ397-79 | ||||
| 2 | шайба 6.02.02.12 | ГОСТ11371-78 | ||||
| 3 | ось | 4.894.001-01Т | ||||
| 4 | зажим | 4.444.006 | ||||
| 5 | шайба замковая | 4.848.001 | ||||
| 6 | стакан/td/td> | 4.439.001 | ||||
| 7 | рычаг | 4.433.001-01Т</td | ||||
| 8 | проволока 0,5-С-I | ГОСТ3282-74 | ||||
| 9 | табличка | 4.490.060 | ||||
| 10 | болт регулировочный | 4.431.004 | ||||
| 11 | гайка | 4.431.005 | ||||
| 12 | пломба | 4.898.001 | ||||
| 13 | упор верхний | 4.431.001 | ||||
| 14 | кожух в сборе | 3.323.001 | ||||
| 15 | пружина | 10.00.163 | ||||
| 16 | клапан | 4.432.006 | ||||
| 17 | седло | 10.00.166 | ||||
| Клапан пропускной 391.313.63.000  | Позиции | Наименование | Чертежный номер | |||
| 1 | корпус | 391.313.63.001 | ||||
| 2 | пружина | 50 9113.003 | ||||
| 3 | шарик | 8-60 ГОСТ3722-81 | ||||
| 4 | пробка | 391.63.002 | ||||
| Устройство разгрузочное 391.313.65.000-01  | Позиции | Наименование | Чертежный номер | |||
| 1 | плунжер | 391.313.61.165-01 | ||||
| 2 | седло | 391.313.64.003 | ||||
| 3 | прокладка | 391.313.64.002 | ||||
| 4 | клапан | 391.313.46.003 | ||||
| 5 | пружина | 391.313.03.009 | ||||
| 6 | упор/td/td> | 391.313.46.004 | ||||
| 7 | прокладка | МК-30/5-400 6-1</td | ||||
| 8 | гайка | 391.313.61.166 | ||||
| 9 | пробка | 391.313.65.001 | ||||
| 10 | прокладка АВШ-3,7/200 | 391.313.65.002 | ||||
| 11 | пружина | 50 9113.025 | ||||
| 12 | блок | 391.313.65.200 | ||||
| 13 | втулка | 391.313.65.002 | ||||
| 14 | шток | 391.313.65.300 | ||||
| 15 | мембрана | 391.313.65.003 | ||||
| 16 | трубка | 391.313.65.004 | ||||
| 17 | крышка | 391.313.65.100 | ||||
| 18 | плунжер | 391.313.61.165 | ||||
| Фильтр воздушный черт. 236-1109012  | Позиции | Наименование | Чертежный номер | |||
| 1 | стержень крепления фильтра | |||||
| 2 | крышка с шумопоглотителем | |||||
| 3 | кольцо уплотнительное | |||||
| 4 | элемент фильтрующий | |||||
| 5 | корпус фильтра с глушителем в сборе | |||||
| 6 | кольцо уплотнительное | |||||
| 7 | труба всасывающая 1 ступени компрессора | |||||
| Приспособление для демонтажа фонаря 4 ступени ВШ-2,3/400 сб.401-23  | Позиции | Наименование | Чертежный номер | |||
| 1 | стакан | сб401-23-1 | ||||
| 2 | диск | 401-23-2 | ||||
| 3 | болт | 401-23-1 | ||||
| 4 | болт | 401-23-3 | ||||
| Приспособление для демонтажа клапана 5 ступени ВШВ-2,3/400 сб.401-22  | Позиции | Наименование | Чертежный номер | |||
| 1 | рукоятка | 401-22-1-4 | ||||
| 2 | втулка | 401-22-1-2 | ||||
| 3 | ось | 401-22-1-6 | ||||
| 4 | труба | 401-22-1-5 | ||||
| 5 | толкатель | 401-22-1-1 | ||||
| Ключ 4.460.006  |
| Крючок 4.550.002  |
| Приспособление 3.734.001  |
| Приспособление АВШ-3,7/200 304-98-00-51  |
| Калибр 4.507.001  |
