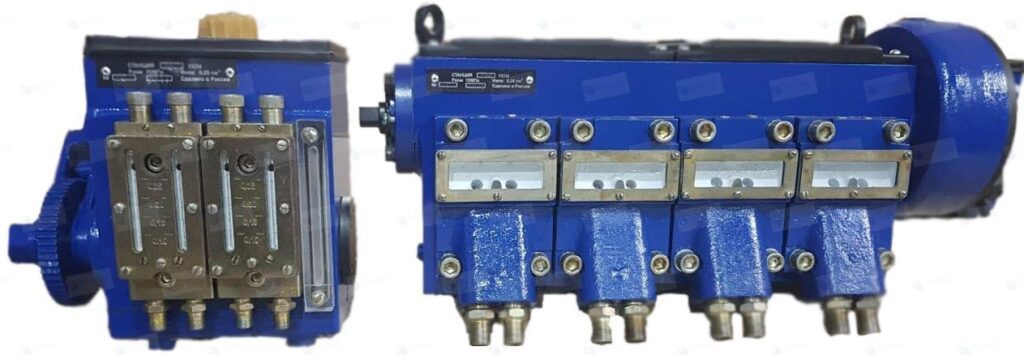

Смазочные станции (насос многоотводный) играют ключевую роль в обеспечении эффективной работы ориентиров и машин, гарантируя надежность смазывание трущихся поверхностей. Разработанные с учетом высоких технических стандартов, эти станции представляют собой инновационное решение для поставки жидкого смазочного материала в самых требовательных условиях эксплуатации. Давайте подробнее рассмотрим характеристики и конструкцию данных станций.
Описание станции смазочной многоотводной
Станции смазочные многоотводные (лубрикатор) разработаны с целью обеспечения поставки жидкого смазочного материала на трущиеся поверхности машин. Номинальное давление составляет 10 МПа (100 кгс/см2), а диапазон кинематической вязкости смазочного материала охватывает значения от 10 до 1500 мм2/с. Эти станции оптимизированы для работы в условиях закрытых помещений, при этом предназначены для эксплуатации в диапазоне температур от +1°С до +55°С, как для самого смазочного материала, так и для окружающей среды.
Важным аспектом является обеспечение минимального класса чистоты смазочного материала не менее 12, что подчеркивает высокие стандарты чистоты и качества в работе этих станций. Это особенно важно для поддержания эффективности и надежности смазывания в условиях интенсивной эксплуатации машин.
Конструкция станции смазочной
В общем случае станция состоит из корпуса 10, насосных секций 1 и привода. Корпус станции служит резервуаром для смазочного материала и базой для монтажа всех узлов и деталей. На передней стенке корпуса установлены насосные секции и маслоуказатель. В боковых стенках корпуса смонтирован на подшипниках вал с кулачками. С одной стороны вал закрыт крышкой 2, с другой стороны расположен привод. В боковых стенках выполнены отверстия для слива смазочного материала, закрываемые пробками 11. Для крепления станции при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке 4 корпуса помещены воздушный фильтр 16 и заливной фильтр 5.
Обозначение станции
Пример условного обозначения смазочной станции :
Станция 11–04–0 УХЛ4 ГОСТ 3564–84
1 – исполнение по типу приводного устройства:
1 – со свободным концом вала;
2 – с качательным приводом;
3 – с редуктором;
4 – с электроприводом
1 – расположение приводного устройства относительно устройства визуального контроля:
1 – правое,
2 – левое;
04 – число отводов:
02, 04, 08, 12;
0 – расположение выходного вала редуктора:
1 – вверх со смещением к задней стенке корпуса;
2 – вниз со смещением к передней стенке корпуса;
3 – вперед вверху;
4 – назад внизу;
5 – вниз со смещением к задней стенке корпуса;
6 – вперед внизу;
7 – вверх со смещением к передней стенке корпуса
8 – назад вверху;
0 – для исполнений с другими видами приводов;
УХЛ – климатическое исполнение и категория размещения по ГОСТ15150:
для стран с умеренным климатом – УХЛ4;
для стран сторпическим климатом – О4.1.
Технические характеристики
Основные параметры смазочных станций при их работе на минеральном масле с кинематической вязкостью от 100 до 200 мм2/с приведены ниже:
| Наименование параметров | Норма для станций с числом отводов | |||
|---|---|---|---|---|
| 2 | 4 | 8 | 12 | |
| 1. Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, см3, не менее: | 0,25 | |||
| 2. Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции, см3 | 0,025 — 0,25 | |||
| 3. Номинальное давление, МПа | 10 | |||
| 4. Частота вращения эксцентрикового вала станции, об/с (об/мин),
для исполнений: 1 – 3 4 | 0,04 – 0,4 (2,4 – 24) 0,156 (9,4) | |||
| 5. Номинальная вместимость бака станции, дм3 | 2,5 | 2,5 | 6,3 | 10 |
| 6. Мощность на валу привода, КВт, не более | 0,05 | 0,06 | 0,07 | 0,09 |
| 7. Масса станции, кг, не более, для исполнений: 1 2 3 4 | 8 10 11 15 | 10 12 13 17 | 16 18 19 23 | 24 26 27 31 |
Станция многоотводная со свободным концом вала
ООО ПКП «ЭНМАШ» поставляет станции многоотводные со свободным концом вала со следующими параметрами:
| Обозначение | Размеры, мм | |||
|---|---|---|---|---|
| l ±1,7 | L ±0,5 | L1 ±0,5 | L2 не более | |
| 11–02 12–02 11–04 12–04 | 48 | — | 100 | 320 |
| 11–08 12–08 | 28 | — | 300 | 480 |
| 11–12 12–12 | 32 | 226 | 452 | 640 |
Станция многоотводная с качательным приводом
ООО ПКП «ЭНМАШ» поставляет станции многоотводные с качательным приводом со следующими параметрами:
| Обозначение | Размеры, мм | |||
|---|---|---|---|---|
| l ±1,7 | L ±0,5 | L1 ±0,5 | L2 не более | |
| 21–02 22–02 21–04 22–04 | 68,5 | — | 100 | 320 |
| 21–08 22–12 | 48,5 | — | 300 | 480 |
| 21–12 22–12 | 52,5 | 226 | 452 | 640 |
Станция многоотводная с редуктором
ООО ПКП «ЭНМАШ» поставляет станции многоотводные с редуктором со следующими параметрами:
| Обозначение | Размеры, мм | |||
|---|---|---|---|---|
| l ±1,7 | L ±0,5 | L1 ±0,5 | L2 не более | |
| 31–02 32–02 31–04 32–04 | 98,5 | — | 100 | 380 |
| 31–08 32–08 | 78,5 | — | 300 | 540 |
| 31–12 32–12 | 83 | 226 | 452 | 700 |
Станция многоотводная с электрическим приводом
ООО ПКП «ЭНМАШ» поставляет станции многоотводные с электрическим приводом со следующими параметрами:
| Обозначение | Размеры, мм | ||
|---|---|---|---|
| L ±0,5 | L1 ±0,5 | L2 не более | |
| 41–02 42–02 41–04 42–04 | — | 100 | 300 |
| 41–08 42–08 | — | 300 | 460 |
| 41–12 42–12 | 226 | 452 | 620 |
