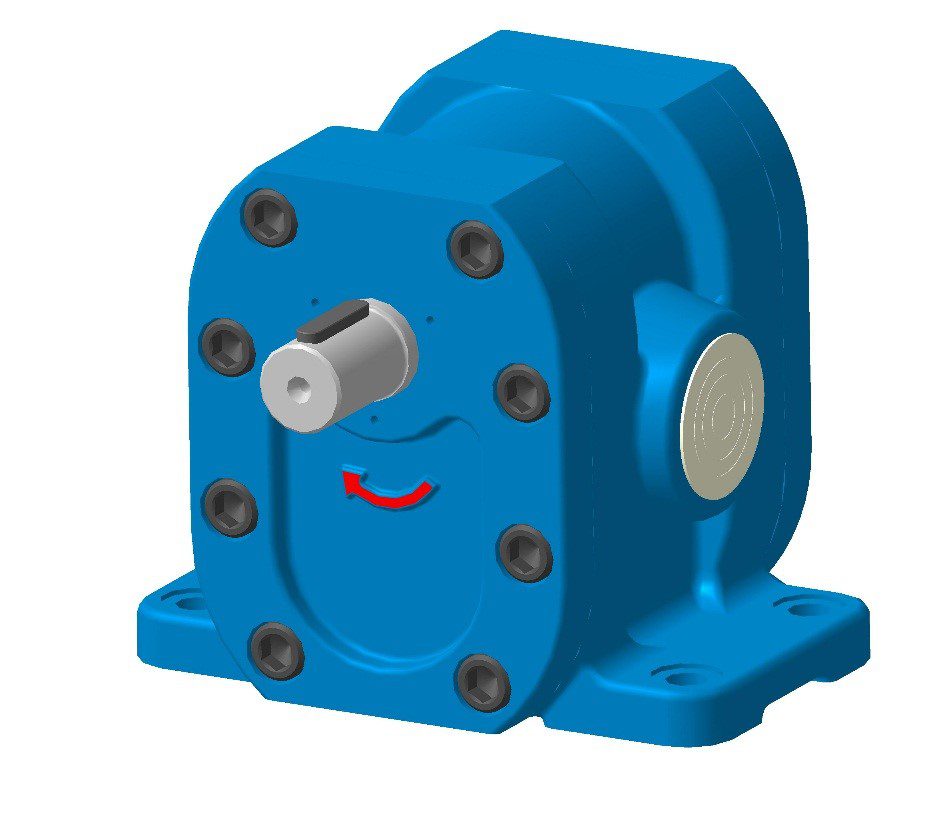

Шестеренные насосы моделей Г11-25, Г11-25А, Г11-23, Г11-23А, Г11-22, Г11-22А, Г11-24 и Г11-24А, иногда известные как насосы шестерёнчатые, предназначены для нагнетания минерального масла с постоянным направлением и величиной потока. Они работают с маслами, кинематическая вязкость которых составляет от 10 до 400 мм²/с при температуре масла от 10 до 55°С, используемыми в смазочных системах станков и другого стационарного оборудования.
Нижний предел вязкости ограничивается способностью смазывания жидкости, а верхний — мощностью электродвигателя и способностью насоса к всасыванию. Для обеспечения чистоты масла в системе требуется установка фильтров с номинальной тонкостью фильтрации до 40 мкм на напорной или сливной магистрали.
Насосы должны работать с маслом не ниже 13 класса чистоты по ГОСТ 17216-71. Они также могут использоваться для перекачивания жидкостей.
Привод насосов должен осуществляться через упругую муфту, которая компенсирует колебания, ударные нагрузки и несоосность валов привода и насоса. Насосы могут быть установлены горизонтально или вертикально на жестком основании, исключающем вибрации.
Конструкция и принцип работы шестеренных насосов
В корпусе насоса №1 размещены два закаленных стальных зубчатых колеса (колеса 15) и подшипники скольжения, представленные четырьмя монолитными втулками (втулки 8). Колеса связаны с ведущим (вал 9) и ведомым (вал 11) валами при помощи шпонок (шпонка 12). Рабочий комплект, состоящий из зубчатых колес, втулок и валов, удерживается в корпусе с помощью крышек (крышки 13 и 16), последняя из которых содержит манжетное уплотнение (уплотнение 17). Колеса фиксируются относительно валов в осевом направлении при помощи пружинных колец (кольца 10), что позволяет колесам саморегулироваться относительно торцовых поверхностей втулок 8.
В валах 9 и 11 имеются отверстия (отверстие 5), а на поверхности крышки 13 расположены канавки (канавка 4), предназначенные для отвода утечек масла в всасывающую линию. При вращении зубчатых колес объем рабочей камеры насоса (камера 3), расположенной со стороны выхода зубьев из зацепления, увеличивается, что приводит к заполнению ее маслом через отверстие (отверстие 2), связанное с всасывающей линией. Зубья в зоне рабочей камеры (камера 7) входят в зацепление, вытесняя масло из межзубьевых впадин в напорную линию через отверстие (отверстие 14). Чтобы избежать запирания масла в межзубьевых впадинах, на торцовых поверхностях втулок 8 выполнены разгрузочные канавки (канавка 6).
Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой, а камера 7 выполнена в виде узкой щели, что помогает уменьшить неуравновешенные радиальные нагрузки, действующие на зубчатые колеса.
Параметры насосов Г11-23, Г11-23А, Г11-22, Г11-22А, Г11-24, Г11-24А, Г11-25, Г11-25А
| Наименование | Насос Г11-22А | Насос Г11-22 | Насос Г11-23А | Насос Г11-23 | Насос Г11-24А | Насос Г11-24 | Насос Г11-25А | Насос Г11-25 |
| Рабочий объём см3 | 11,2 | 16 | 22,4 | 29,1 | 40 | 56 | 80 | 100 |
| Номинальная подача л/мин. | 12 | 18 | 26 | 38 | 51,5 | 73 | 105 | 133 |
| Коэф. подачи % не менее | 76 | 78 | 80 | 82 | 89 | 90 | 91 | 92 |
| КПД % не менее | 54 | 56 | 64 | 68 | 72 | 74 | 76 | 77 |
| Давлениена выходе, МПа номинальное максимальное | 2,5 3,0 | |||||||
| Давление на входе, МПа номинальное | не более — 0,02 | |||||||
| Частота вращения, с-1 (об/мин) номинальное минимальная максимальное | 24,0 (1450) 10,0 (600) 30,0 (1800) | |||||||
| Масса, кг — насоса | 6 | 6 | 8.7 | 8.7 | 11 | 11 | 16 | 16 |
