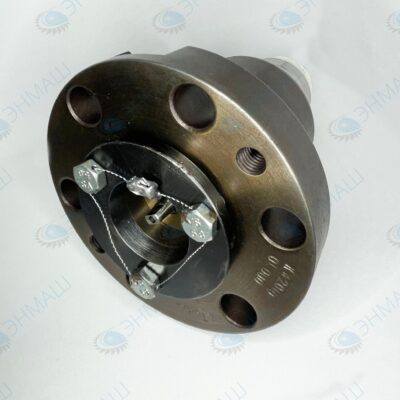

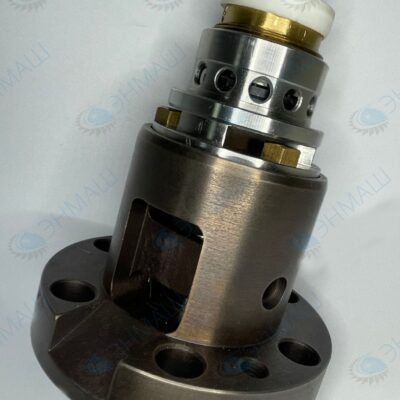

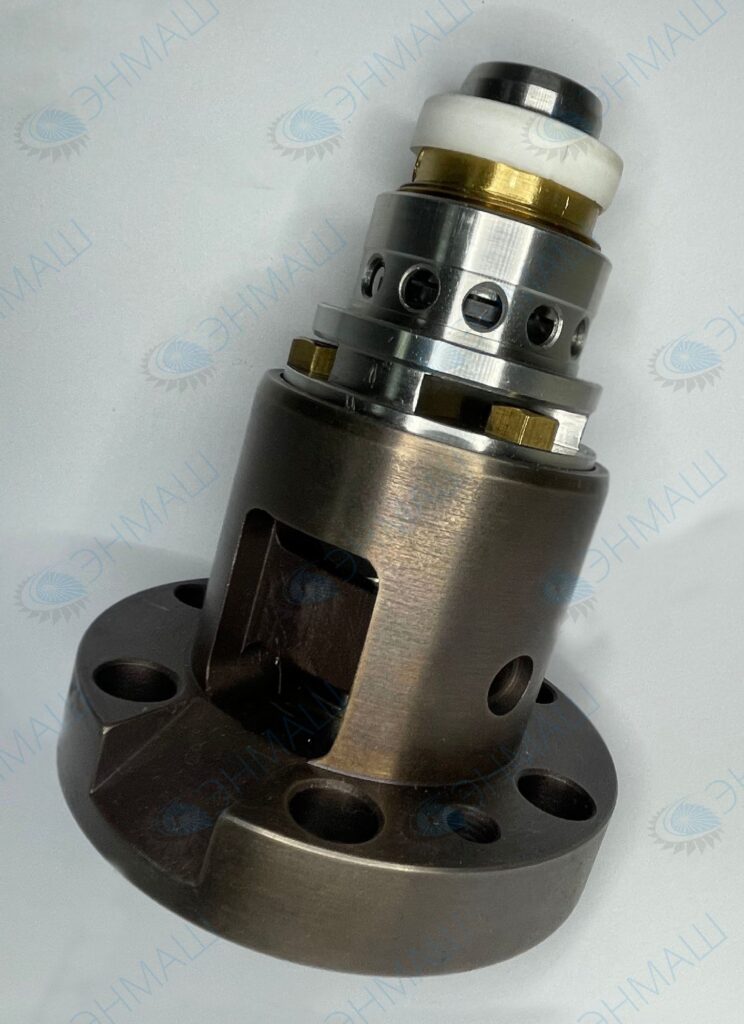

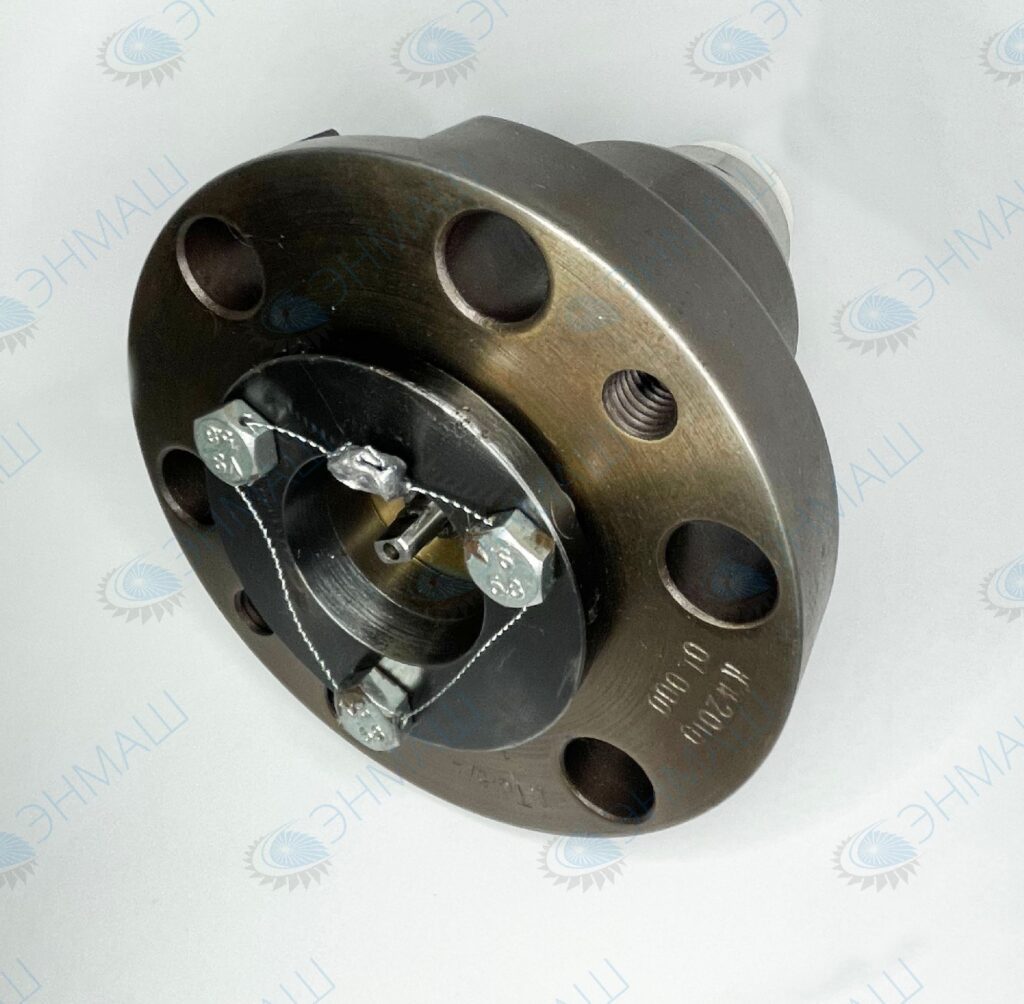

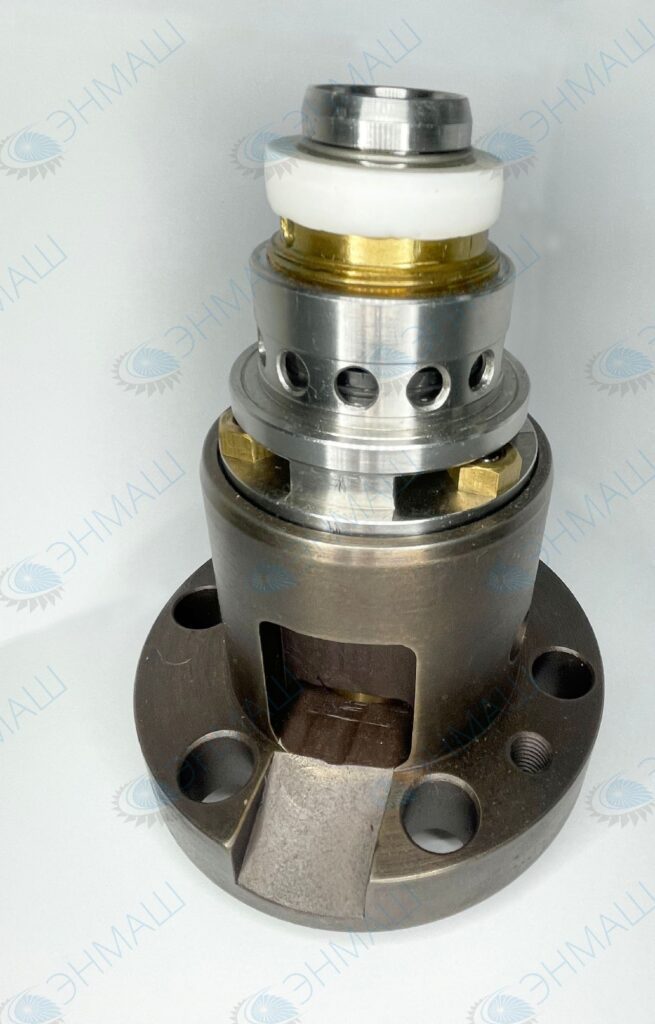

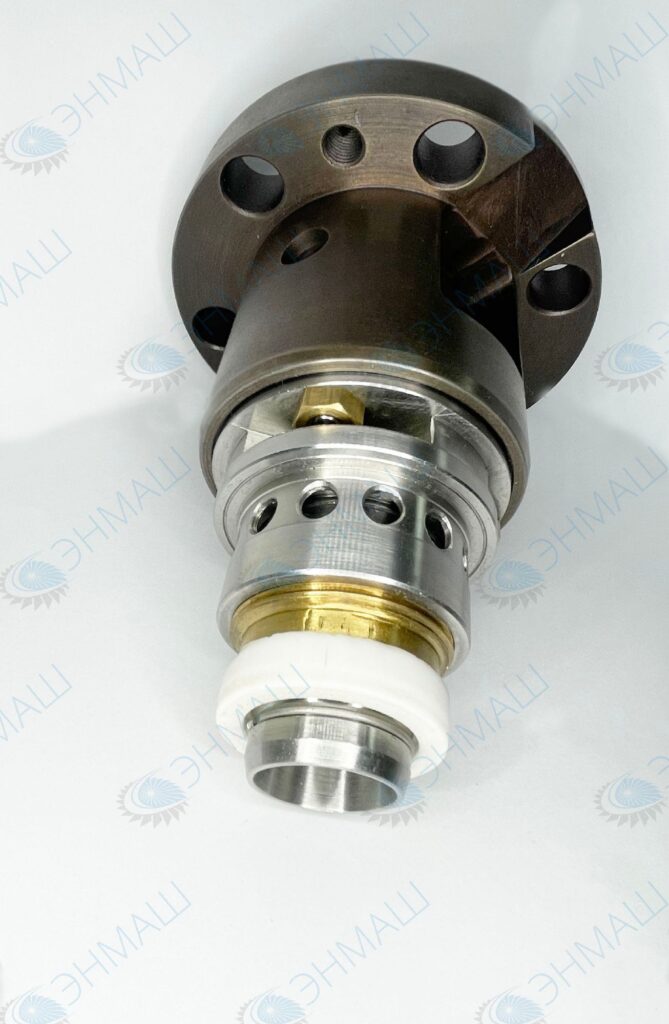

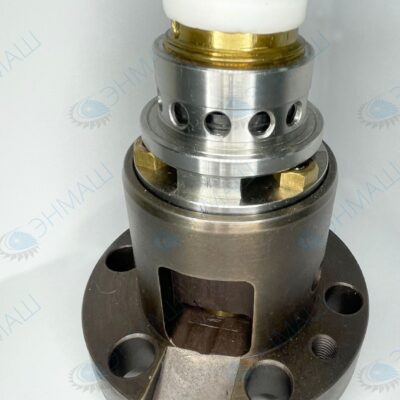

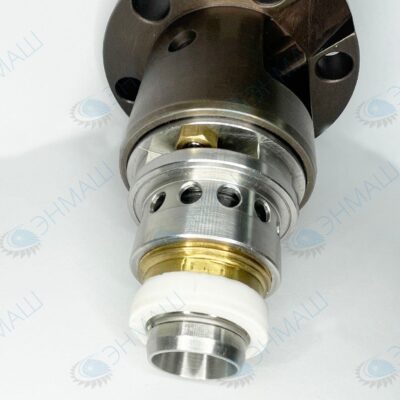

Турбодетандерные устройства располагают сложной системой элементов, взаимодействие которых определяет надёжность применения агрегата. Турбину ДТ 0,6/4 КД (КК 2026.01.000) используют в установках обозначенного выше типа.
Использование турбины ДТ необходимо: осуществляется охлаждение воздуха (очищенного и сухого), также азота. Турбину ДТ-0,6-4 стоит приобретать в проверенном месте, которым является ООО «ПКП «ЭНМАШ».
нажмите для увеличения
Процесс охлаждения
Радиально-осевая турбина имеет высокий КПД. Происходит расширение, за счёт которого реализуется охлаждение воздуха. Вал турбины получает энергию, передающуюся расширяющимся потоком. Гидравлический тормоз и подшипники поглощают поступающую энергию.
Технические характеристики турбины ДТ
| Тип | Массовая производительность, кг/ч | Давление на входе, МПа | Температура на входе, К | Давление на выходе, МПа | Масса, кг |
|---|---|---|---|---|---|
| ДТ – 0,6/4 | 630 | 4 | 173 | 0,6 | 195 |
| ДТ – 1/4 | 1150 | 4 | 156 | 0,6 | 240 |
| ДТ – 1,3/4 | 1360 | 4 | 173 | 0,6 | 240 |
| ДТ – 1,5/4 | 1560 | 4 | 173 | 0,6 | 240 |
| ДТ – 2/6 | 2060 | 6 | 180 | 0,6 | 550 |
| ДТ – 2,6/6 | 2700 | 6 | 200 | 0,3 | 1450 |
| ДТ – 1/0,4 | 1000 | 0,3 | 124 | 0,03 | 250 |
| ДТ – 1,3/0,5 | 1300 | 0,3 | 124 | 0,03 | 250 |
| ДТ – 1,8/0,7 | 1800 | 0,6 | 130 | 0,1 | 250 |
| ДТ – 3,5/0,6 | 2100-3200 | 0,6 | 130 | 0,14 | 550 |
| ДТ – 0,8/20 | 800 | 20 | 248 | 0,6 | 240 |
| ДТ – 1,8/20 | 1700 | 20 | 238 | 0,6 | 500 |
| ДТ – 4/20 | 3600 | 20 | 100 | 0,2 | 1450 |
| ДТ – 5/20 | 5000 | 20 | 248 | 0,6 | 1450 |
| ДТ – 6/20 | 5300 | 20 | 236 | 0,4 | 1450 |
| ДТ – 6/0,5 | 5300 | 0,4 | 108 | 0,05 | 250 |
Технические требования на турбину ДТ-0,6-4 (КК 2026.01.000)
| Характеристики | Требования заказчика |
|---|---|
| Давление на входе(изб), МПа(кгс/см2) | 5,9…6,28 (60,0…64,0) |
| Давление на выходе(изб), МПа(кгс/см2) | 0,59 не более 6,0 не более |
| Массовый (объемный расход)**, нм3/ч (кг/ч) | 630 (525) |
| Частота вращения ротора тыс.об./мин. | 150 |
Параметры турбодетандерных устройств
- КПД (адиабатический тип) доходит до 0,8. Многое зависит от типа агрегата.
- 0,3 – 20 МПа – показатели входного давления.
- Газ расходуется в рамках показателей 300 – 10.000 кг/ч.
- Ротор турбины имеет хорошие показатели вращения: 25 000 – 220 000 об/мин.
Схема турбина ДТ
нажмите для увеличения
Поставка турбодетандерных устройств
Заказчик получает продукцию, отвечающую требованиям. Агрегаты поставляют клиентам в формате блоков. Их собирают, а отправляют клиенту после проведенных проверок. Используются специально подготовленные стенды.
Монтаж междублочных коммуникаций осуществляется в зоне эксплуатации оборудования. Многое зависит от планировки расположения агрегатов. Контроль осуществляется за быстровращающимися частями оборудования, проводится балансировка. Монтаж проводится в соответствии со стандартами.
Приобрести турбины можно в ООО «ПКП «ЭНМАШ». Реализуется высококлассная продукция, предоставляются гарантии качества.

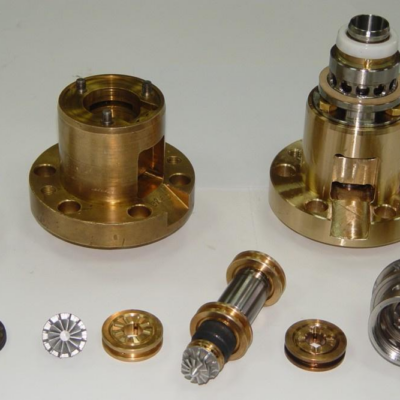

Список деталей
| КК 2010.01.000.04 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.100 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2010.01.024 | Подшипник |
| КК 2010.01.000 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.100 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2010.01.024 | Подшипник |
| КК 2010.01.000.02 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.100 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2010.01.024 | Подшипник |
| КК 2010.01.000.01 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.200 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.026 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2014.01.000 | Турбина |
| КК 2010.01.500 | Датчик |
| КК 2014.01.100 | Ротор |
| КК 2014.01.006 | Манжета |
| КК 2014.01.016 | Прокладка |
| КК 2014.01.018 | Втулка |
| КК 2014.01.019 | Втулка |
| КК 2014.01.025 | Подшипник |
| КК 2014.01.039 | Подшипник |
| КК 2010.01.000.05 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.200 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.026 | Подшипник |
| КК 2010.01.013 | Втулка |
| КК 2010.01.000.03 | Турбина |
| КК 2010.00.500 | Датчик |
| КК 2010.01.200 | Ротор |
| КК 2010.01.002 | Подшипник |
| КК 2010.01.024 | Подшипник |
| КК 2010.01.013 | Втулка |
Компания ЭНМАШ предлагает купить турбины ДТ-0,6-4 (КК 2026.01.000), а также другие запчасти, необходимые для поршневых компрессоров. Получите консультацию бесплатно прямо сейчас! Звоните по телефону +7 (495) 225-44-97 или оставьте заявку на сайте. Также заявки принимаются и на адрес электронной почты en-mach@yandex.ru. Наши сотрудники непременно свяжутся с Вами и помогут подобрать именно те детали, которые вам нужны.
