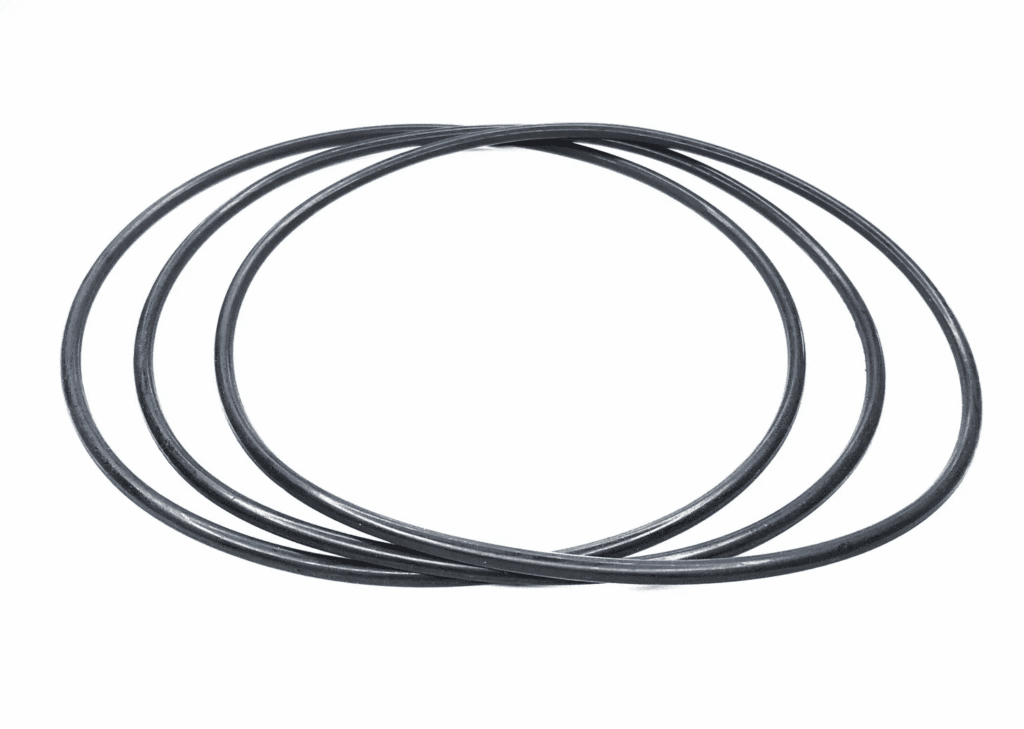

Что такое кольцо уплотнительное гильзы?
Кольцо уплотнительное корпуса сальника представляет собой разновидность резинотканевой детали, которая пользуется повышенным спросом. Внешне это изделие имеет форму резинового круга. Как вариант, такие кольца могут быть полиуретановыми, из силиконового каучука, фтор-каучука либо из прочих материалов.
Применение таких деталей крайне широко. В промышленности и в компрессорном оборудовании (компрессорах) марок 305ВП и ВМ они используются как соединительные элементы при работе с различными средами. Вследствие эластичных и упругих характеристик резины есть возможность герметично и плотно соединять различные детали, причем как подвижные, так и неподвижные. Суть кольца в том, что оно не теряет первоначальной формы, будучи деформированным, а именно это и требуется от такого изделия в различного рода устройствах.
Выгодным свойством этих колец является их термостойкость и хладостойкость. По этой причине описываемые изделия являются универсальными и повсеместно используются там, где техника функционирует со значительными нагрузками. Необходимо при этом отметить, что кольцо не является многоразовым, и после отработки ресурса необходима замена его на новое.
Разновидности кольцевых уплотнителей
Кольцо уплотнительное гильзы принято подразделять в соответствии с характеристиками их подвижности между собственно уплотнителем и целевым его приспособлением:
- Статические уплотнители
- Рециркуляционные уплотнители;
- Вращающиеся уплотнители;
- Уплотнители переключателей.
- Согласно критерию сжимаемости (плотности) кольца-уплотнителя в прямоугольный паз принято выделять пятерку базовых его разновидностей:
- Компрессионный крой;
- Затягивающийся рукав;
- Гидравлическая посадка;
- Пневматическая посадка;
- Вращающаяся посадка.
К этому следует добавить кольца-уплотнители, которые помещают в паз с фаской на торцевой поверхности плюс еще два особых подвида уплотнителей:
- Скользящий уплотнитель;
- Плавающий уплотнитель.Что касается специфики уплотняемых устройств, то здесь кольца-уплотнители делятся на следующие разновидности:
- Торцевые уплотнения, в том числе осевые и угловые (такие как кольца-уплотнители с фасочной канавкой на торцевой поверхности отверстия либо вала);
- Уплотнители в форме цилиндра, в том числе радиальные (такие как цилиндрические уплотнители внутреннего диаметра для поршневых штоков и цилиндрические уплотнители наружного диаметра поршневые);
- Уплотнители конусообразного профиля;
- Уплотнители в форме сферы.
Преимущества уплотнительных колец для гильзы
В отличие от других видов уплотнительных деталей кольцевой уплотнитель обладает несомненными плюсами, такими как:
- Уплотняет более качественно и служит гораздо дольше;
- Отлично уплотняет в обоих направлениях без необходимости дополнительных приспособлений;
- Полностью совместим с маслами, не боится высоких и низких температур;
- Невысокое сопротивление динамическому трению;
- Компактность, легкость и невысокая цена изделия;
- Несложное устройство, которое просто монтируется и демонтируется.
- Универсальная применимость для статического и динамического уплотнения.
- Стандартные типоразмеры колец-уплотнителей позволяет с удобством подбирать подходящие для различной техники.
Наряду с этим необходимо упомянуть и о минусах данного изделия. Применение кольца как динамического уплотнителя чревато повышенным сопротивляемостью трению (приблизительно в три-четыре раза сильнее его динамического трения). Вместе с тем, изделие способно продавливаться вследствие усиленного напора среды.
Функционал кольца-уплотнителя для статического уплотнения
Данный уплотнитель является одним из видов экструзионного уплотнения. Главная функциональная его особенность состоит в том, что деталь упруго деформируется, уплотняясь, обеспечивая тем самым компактное давление на уплотняемую поверхность. При условии превышения данным напором внутреннего давление рабочей среды утечка предотвращается, при иных условиях среда способна протекать. Технология, когда среда самостоятельно регулирует показатели контакта кольцевого уплотнителя, обеспечивающего герметичность, именуется «самоуплотнением».
Функционал кольца-уплотнителя для динамического уплотнения
Действие предварительного уплотнения и самоуплотнения кольца-уплотнителя целиком совпадает со схемой статического уплотнения. Вместе с тем уплотнение динамического типа действует несколько более сложно, поскольку имеется вероятность протечки среды между кольцом-уплотнителем и штоком.
| Кольцо уплотнительное | 554-565-6,7-2 | Но гильзу 1ступени (на компрессор 305ВП 16-70 -2шт.) |
| Кольцо уплотнительное | 340-350-6,2-2 | на компрессор 305ВП 16-70 -2шт. |
| Кольцо уплотнительное | 200-210-5,8-2 | на компрессор 305ВП 16-70 -2шт. |
| Кольцо уплотнительное | 160-170-5,8-2 | на компрессор 305ВП 16-70 -2шт. |
| Кольцо уплотнительное корпуса сальника | 105-110-36-2-6 | компрессор 305ВП-16/70 |
Когда шток срабатывает, а на левую часть кольца-уплотнителя воздействует среда, то контактное давление, обеспечиваемое кольцом-уплотнителем на штоке, превосходит давление среды вследствие самоуплотнения кольца, каковое тем самым герметизирует проток.
Но стоит только стержню сдвинуться направо, среда проникает в пространство между кольцом-уплотнителем и стержнем. По причине гидродинамического эффекта давящий напор среды в данной точке превышает общий показатель и способен превзойти силу контакта кольца-уплотнителя со стержнем, и среда поэтому выдавливается в ближайшую канавку кольца-уплотнителя. По мере постепенного смещения стержня направо среда все далее входит в очередную канавку, поэтому протекает соответственно ходу стержня.
Гораздо маловероятнее, что среда протечет, если стержень движется налево, поскольку вектор хода противоположен напору на шток. Но утечка становится вероятней по мере того, как возрастает вязкость среды и шток движется быстрее. Имеет также значение величина и рабочее давление кольца-уплотнителя.
Приобретать кольца уплотнительные гильзы для компрессоров по лучшим ценам приглашаем в компании Энмаш.
