Что такое предохранительный клапан компрессора и почему без него нельзя
Предохранительный клапан компрессора — это элемент, о котором часто вспоминают в момент, когда «что-то пошло не так». А зря. Потому что именно этот компактный, но жизненно важный узел предотвращает разрушительные последствия избыточного давления внутри компрессорной установки.
Его назначение — сбросить лишнее давление при достижении критического уровня, не допуская аварии. Он защищает не только оборудование, но и персонал. Особенно это актуально на объектах с повышенным риском: в нефтехимии, на газоперерабатывающих станциях, в энергетике. Там, где воздух или газ под высоким давлением — часть производственной рутины, там без надёжного предохранительного клапана не обходится ни один ресивер, ни один компрессор.
Устройство предохранительного клапана компрессора: просто о сложном
Кажется, всё элементарно: пружина, тарелка, седло. Давление поднимается — пружина сжимается — клапан открывается — излишек уходит. На деле всё тоньше.
Современные предохранительные клапаны для воздушного компрессора проектируются с учётом:
- минимального запаздывания при срабатывании;
- высокой точности настройки давления;
- устойчивости к коррозии и термическим нагрузкам;
- ресурса в тысячи циклов срабатывания.
Если рассматривать предохранительный клапан винтового компрессора, он может быть частью сложной схемы защиты вместе с реле давления и аварийными сигналами. В криогенных установках клапаны работают при экстремально низких температурах, а в насосных системах — с агрессивной средой. Поэтому при подборе важно учитывать не только давление срабатывания, но и материал корпуса, тип уплотнения, размеры присоединительных резьб.

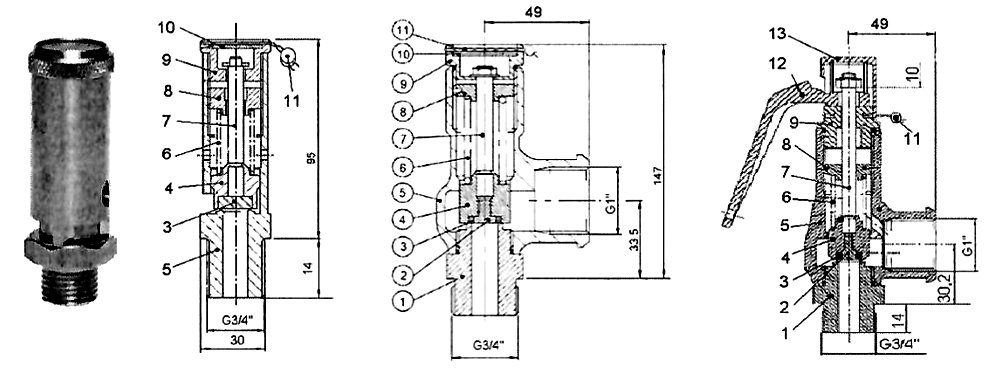

Клапаны предохранительные типа RA 81813 и 63613: 1 — впускное седло; 2 плунжер внутренний; 3 — уплотнение; 4 — внешний плунжер; 5 — корпус; 6 — пружина; 7 — шток; 8 регулятор; 9 — крышка подъемного устройства; 10 — номерная табличка; 11 — пломба.
Почему срабатывает предохранительный клапан компрессора?
Срабатывание клапана — это не ошибка, а сигнал. Если оно происходит часто, значит:
- неправильно выставлен режим автоматики;
- засорены линии нагнетания;
- неисправен регулятор давления;
- оборудование работает за пределами расчетных нагрузок.
Частое открытие — это повышенный износ пружины и уплотнений. Со временем это может привести к утечкам, нарушению герметичности и аварийной остановке компрессора.
Особенно важно следить за состоянием предохранительного клапана ресивера компрессора, ведь именно в ресивере скапливается основной объём воздуха под давлением. Его разгерметизация — это уже не просто отказ, а потенциально опасная ситуация.
Регулировка предохранительного клапана компрессора: когда и как
Не все клапаны регулируемые. Но если ваш позволяет настройку, её должен проводить специалист. Почему?
Во-первых, неверно выставленное давление срабатывания может привести к:
- преждевременному сбросу и потере эффективности системы;
- опозданию реакции в аварийной ситуации.
Во-вторых, неквалифицированное вмешательство нарушает гарантию оборудования. В промышленных условиях, особенно при обслуживании установок на химических и энергетических предприятиях, регулировка и поверка предохранительного клапана должна быть документально подтверждена.
ООО «ПКП «ЭНМАШ» поставляет предохранительные клапаны для компрессоров в промышленных масштабах — от единичных изделий до комплектации целых объектов. Мы знаем специфику оборудования в нефтяной, химической, энергетической отраслях и подбираем запчасти с учетом реальных условий эксплуатации.
В наличии — клапаны для:
- воздушных и винтовых компрессоров;
- ресиверов высокого давления;
- насосных установок;
- криогенных агрегатов.
Работаем напрямую с заводами-изготовителями, обеспечиваем документацию, гарантии, техническое сопровождение.
Критерии выбора: какой предохранительный клапан для компрессора купить
Чтобы выбрать и купить предохранительный клапан для компрессора, важно не полагаться на универсальность. Подходят не все — и не всегда. Вот на что стоит обратить внимание:
| Параметр | Почему важен |
|---|---|
| Рабочее давление (бар) | Клапан должен срабатывать строго в нужной точке |
| Пропускная способность | Иначе давление будет падать слишком медленно |
| Диаметр подключения | Несовпадение приведёт к утечкам или необходимости переходников |
| Материал корпуса | Латунь, нержавейка, алюминий — зависит от среды и температуры |
| Наличие сертификатов | Особенно важно при проверках Ростехнадзора и прочих органов |
| Тип среды | Воздух, пар, газ, фреон — для каждого нужен свой клапан |
Для предохранительного клапана компрессора кондиционера, к примеру, потребуется совсем другая конструкция, рассчитанная на работу с фреоном и высокими температурами.
Как продлить срок службы клапана: советы от эксперта
- Проводите регулярный осмотр. Даже если компрессор работает без сбоев, клапан нужно проверять каждые 6–12 месяцев.
- Меняйте уплотнения по регламенту. Особенно в агрессивной среде или при постоянных циклах нагрева/охлаждения.
- Фиксируйте все настройки. При регулировке отмечайте давление, дату и ответственного.
- Не смешивайте запчасти. Никогда не стоит устанавливать аналог без проверки параметров — это риск.
| Наименование клапана |
|---|
| Клапан предохранительный 11 бар G1/4" |
| Клапан 1" предохранительный AIRTEK (10 бар) 4252100502 |
| Клапан 1" предохранительный AIRTEK (11 бар) ручной сброс D102/6 |
| Клапан 1" предохранительный AIRTEK (11 бар) D101/6 |
| Клапан 1" предохранительный AIRTEK (16 бар) 4251160502 |
| Клапан 1" предохранительный AIRTEK регулируемый (6-12 бар) D100/6 |
| Клапан 1/2" предохранительный AIRTEK (11 бар) ручной сброс D102/4 |
| Клапан 1/2" предохранительный AIRTEK (11 бар) D101/4 |
| Клапан 1/2" предохранительный AIRTEK (16.5 бар) ручной сброс Q6793 |
| Клапан 1/2" предохранительный AIRTEK регулируемый (6-12 бар) D100/4 |
| Клапан 1/4" предохранительный (8 бар) ручной сброс |
| Клапан 1/4" предохранительный (10 бар) ручной сброс |
| Клапан 1/4" предохранительный AIRTEK (8 бар) ручной сброс D102/2 7192020000, 4251080102, 7192430000 |
| Клапан 1/4" предохранительный AIRTEK (8 бар) D101/2 |
| Клапан 1/4" предохранительный AIRTEK (8.5 бар) ручной сброс D102/28 |
| Клапан 1/4" предохранительный AIRTEK (11 бар) ручной сброс D102/2-22 R 4252110102 (F 1127190201, 7192010000) |
| Клапан 1/4" предохранительный AIRTEK (19 бар) ручной сброс D102/27 |
| Клапан 1/4" предохранительный AIRTEK регулируемый (6-12 бар) D100/2 |
| Клапан 1/4" EPDM предохранительный AIRTEK (13 бар) ручной сброс D102/2A |
| Клапан 1/4" EPDM предохранительный AIRTEK (16.5 бар) ручной сброс D102/2B |
| Клапан 1/8" предохранительный AIRTEK (8 бар) ручной сброс D102/1 |
| Клапан 1/8" предохранительный AIRTEK (8 бар) D101/1 |
| Клапан 1/8" предохранительный AIRTEK (18 бар) ручной сброс D102/13 |
| Клапан 1/8" предохранительный AIRTEK регулируемый (6-12 бар) D100/1 |
| Клапан 3/4" предохранительный AIRTEK (11 бар) ручной сброс D102/5 |
| Клапан 3/4" предохранительный AIRTEK (11 бар) D101/5 |
| Клапан 3/4" предохранительный AIRTEK регулируемый (6-12 бар) D100/5 |
| Клапан 3/8" предохранительный ABAC (10 бар) 2236100080 (9049007) |
| Клапан 3/8" предохранительный AIRTEK (11 бар) ручной сброс D102/3 |
| Клапан 3/8" предохранительный AIRTEK (11 бар) D101/3 7192000000 |
| Клапан 3/8" предохранительный AIRTEK (11 бар) R 4252110202 (F 1127190205, 7192050000, F 1127190209, 7192090000) |
| Клапан 3/8" предохранительный AIRTEK (16 бар) D101/32 (4251160202, 4252160202) |
| Клапан 3/8" предохранительный AIRTEK регулируемый (6-12 бар) D100/3 |
| Клапан обратный К33.02.00.100 |
| Клапан обратный С415.02.00.120 |
| Клапан обратный С415.02.00.130 |
| Клапан обратный G1"- 3/4" |
| Клапан обратный G1/2"-1/2" |
| Клапан обратный G3/8"-3/8" |
| Клапан предохранительный 1/2" (8 бар) Бежецк АСО К3.03.00.200-01 |
| Клапан предохранительный 1/2" (19 бар) Бежецк АСО К20.05.00.100 |
| Клапан предохранительный 1/4" (6 бар) FIAC AB550-AB998 F 1127190235 (7192350000) |
| Клапан предохранительный 1/4" (10.5 бар) FIAC F 1127190201 (7192010000) |
| Клапан предохранительный 1/4" ABAC (10 бар) 9049193 (9049102, 9412843, 8973036099) |
| Клапан предохранительный 1/4″ AIRTEK (13.5 бар) 9049011 (6211113568) |
| Клапан предохранительный 1/4″ AIRTEK (15 бар) 9049032 (6210716500) |
| Клапан предохранительный 3/8" (15 бар) FIAC F 1127190233 (7192330000) |
| Клапан предохранительный 8 бар G1/4" |
| Клапан предохранительный 11 бар G3/4" |
| Клапан предохранительный 11 бар G3/8" |
| Клапан предохранительный 30 бар G1/2 для К33 |
| Клапан предохранительный 3993253 0,8МПа 1/2" |
| Клапан предохранительный Бежецк АСО С415М, С416М С415.02.02.100 (С4150202100) |
| Клапан предохранительный К20.05.00.100 |
| Клапан предохранительный межступенчатый 1/4″ AIRTEK (4.5 бара) 9049064 (6210716600) |
| Клапан предохранительный С415М.01.01.200 |
| Комплект предохранительных клапанов 1/4″ ABAC (4.5 и 15 бар) 6229020200 |
| Пневморазгружатель С415.01.00.700 |
| Предохранительный клапан 1/4" (2.2 бар) FINI MK103, MK113 011158000 |
| Предохранительный клапан ВД 1/4" (14 бар) Remeza LT100 R 23121001 (23114001) |
| Предохранительный клапан ВД 1/4" (16 бар) Remeza LT100 R 4251160102 (F 7192060000) |
| Предохранительный клапан для ресивера 11 бар 3993259 (ст. арт. К3.03.00.200) |
| Предохранительный клапан НД 1/4" (5 бар) Remeza LT100 R 23122001 (23114003) |
