Износ уплотнений штока стоит компании простоев оборудования и потерь. Правильно подобранная манжета шевронная способна работать годами без замен — если знать, на что обратить внимание.
Оглавление:
- Устройство шевронного уплотнения
- Где применяются такие уплотнения
- Расшифровка маркировки
- Основные параметры работы
- Типовая размерная линейка
- Как выбрать подходящий комплект
- Монтаж: правила и ошибки
- Разница между шевронной и кордовой манжетой
- Частые промахи в эксплуатации
- Контрольный лист перед заказом
- Варианты исполнения и материалы
- Памятка снабженцу
- Где купить и как заказать манжету шевроннау по ГОСТ 22704‑77
Устройство шевронного уплотнения

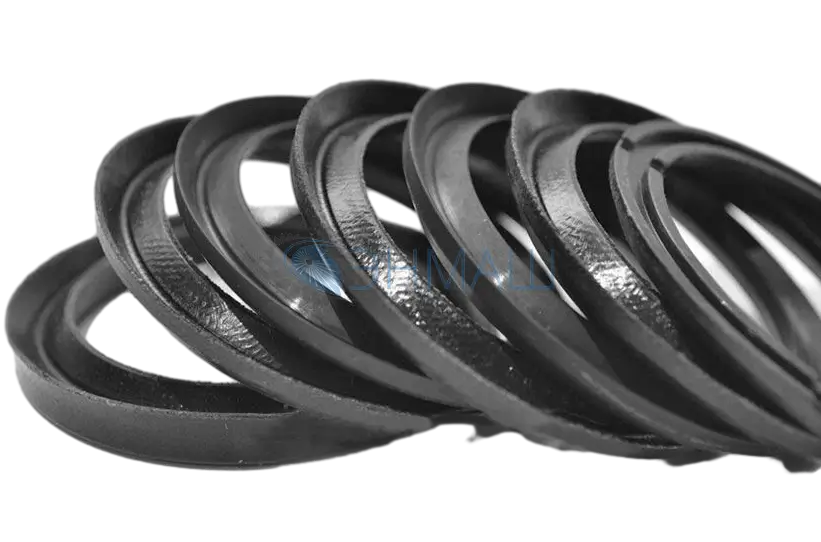

Шевронная манжета ГОСТ 22704‑77 выглядит как уплотнительная деталь с профилем в форме латинской буквы «V». Главная задача — не допустить утечек жидкости или газа из гидроцилиндров при работе с высоким давлением (вплоть до 63 МПа). Выдерживает температуры от минус пятидесяти до плюс ста градусов по Цельсию; кратковременные пики до ста двадцати допустимы.
Производители предлагают изделия из двух основных типов материалов:
- резинотканевые композиции (выдерживают нефтепродукты, масла);
- полиуретановые составы (лучше работают при отрицательных температурах).

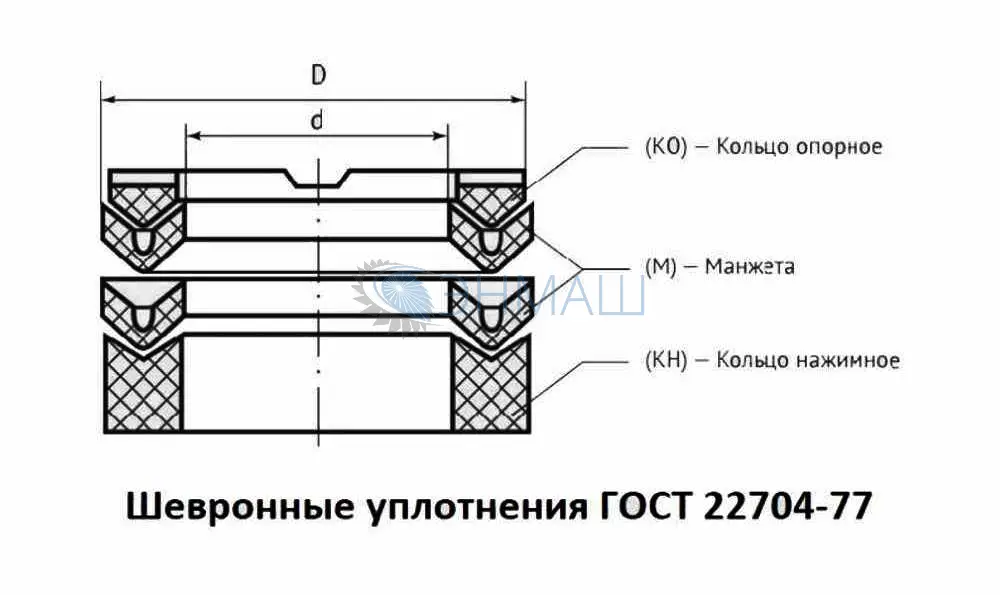

Шевронное уплотнение всегда поставляется набором, где каждая деталь отвечает за свою функцию. Основной элемент — сама манжета (М), создающая герметичный барьер. Опорное кольцо (КО) держит нагрузку и не дает уплотнению «выехать» из посадки. Нажимное кольцо (КН) прижимает весь пакет, формируя рабочий контакт.
Именно комбинация трёх частей даёт стабильность при вибрациях, скачках давления и износе рабочих поверхностей.
Где применяются такие уплотнения
Сфера использования широка — везде, где нужна герметизация движущихся штоков:
- прессовые установки, испытательные машины, силовые домкраты;
- насосное хозяйство, воздушные компрессорные станции, криогенное оборудование;
- гидроцилиндры строительной, горнодобывающей и подъёмно-транспортной техники.
Резинотканевые версии хороши для работы с минеральными маслами при максимальных давлениях. Полиуретан предпочитают в системах с водой, эмульсиями и на холодных объектах.
Скорость движения штока — до трёх метров в секунду. Выше этого порога начинается перегрев кромок и ускоренный износ.
ООО ПКП ЭНМАШ — производитель и поставщик уплотнительных элементов для промышленного оборудования. Уплотнительный элемент для кислородного дожимного компрессора ГУК 20/4,5‑150‑К применяется в составе мобильной кислородной установки ТАдК‑0,018‑01. Изделие обеспечивает надежную герметизацию системы высокого давления при заправке баллонов кислородом, гарантируя безопасность и стабильную работу оборудования. Заказывайте уплотнительные элементы напрямую у производителя ООО ПКП ЭНМАШ — обеспечьте бесперебойную работу вашего оборудования и экономию на поставках!
Расшифровка маркировки
Пример записи: М 180×200‑2 ГОСТ 22704‑77.
Что означает каждый символ:
- М — тип детали (манжета);
- 180 — внутренний посадочный диаметр (миллиметры);
- 200 — внешний габаритный диаметр (миллиметры);
- 2 — группа резиновой смеси (характеризует материал и его свойства).
Опорное кольцо обозначается КО 180×200‑2, нажимное — КН 180×200‑2. В зависимости от рабочего давления в комплект входит от одной до пяти манжет.
Основные параметры работы
- Допустимое давление: до 63 МПа.
- Рабочая температура: –50…+100 °C (пиковая нагрузка до +120 °C).
- Максимальная скорость штока: 3 м/с.
- Совместимые среды: масла на минеральной основе, нефть, пресная и морская вода, водомасляные эмульсии.
- Базовые материалы: каучуки (хлоропреновый, бутадиен‑нитрильный), армированные текстилем либо полиуретаном.
Типовая размерная линейка
| Диаметр внутр. (мм) | Диаметр внешн. (мм) | Давление макс. (МПа) | Материал | Где используют |
|---|---|---|---|---|
| 35 | 55 | 63 | резинотканевый | малые цилиндры гидравлики |
| 80 | 105 | 63 | полиуретан | прессовое оборудование |
| 125 | 150 | 63 | комбинация | насосы, гидростанции |
| 220 | 250 | 40 | ткань усиленная | тяжёлая спецтехника |
| 550 | 600 | 25 | композит | мощные промышленные прессы |
Чем выше давление в системе, тем больше манжет ставят в один комплект — это компенсирует нагрузку и продлевает ресурс.
Как выбрать подходящий комплект
Точность геометрии. Посадочные диаметры должны совпадать с размерами штока и цилиндра без зазоров. Отклонение в миллиметр уже создаёт утечки.
Тип жидкости. Масла минерального происхождения требуют резинотканевых манжет. Водные эмульсии и морская вода — полиуретановых.
Рабочее давление. До 25 МПа хватает одной‑двух манжет. От 40 до 63 МПа собирают пакет из трёх‑пяти элементов.
Условия нагрузки. Вибрации, ударные нагрузки, непрерывная работа — в таких случаях берут усиленные версии с армированным опорным кольцом.
Монтаж: правила и ошибки
Перед сборкой все поверхности смазывают минеральным маслом или силиконовым составом — это облегчает посадку и защищает кромки от задиров. Уплотнительные лепестки разворачивают в сторону давления: жидкость должна расширять манжету изнутри, а не сжимать её снаружи.
Поверхность цилиндра обрабатывают до шероховатости Ra 0,4 мкм либо лучше. Грубая поверхность быстро режет резину.
Частая ошибка — перекос при установке. Если манжета садится криво, кромки деформируются и начинают пропускать жидкость с первого же цикла работы.
Заменяют всегда весь комплект разом: манжеты, опорное и нажимное кольца. Попытка сэкономить и поставить только изношенную деталь приводит к повторной разборке через короткое время.
Разница между шевронной и кордовой манжетой
Шевронная собирается из нескольких V‑образных секций, уложенных пакетом. Под действием давления каждая секция раскрывается сильнее — уплотнение усиливается само по себе.
Кордовая представляет собой цельное кольцо с армированием кордом. Она мягче, проще в установке, но держит только умеренные давления.
Для гидравлики высокого давления шевронная схема надёжнее: она лучше компенсирует износ и дольше сохраняет герметичность.
Частые промахи в эксплуатации
- Неверная ориентация кромок — ведёт к выдавливанию из посадки.
- Смазка агрессивными составами — разрушает резину за несколько циклов.
- Превышение скорости движения штока — перегревает кромку, начинается оплавление или разрыв.
- Установка частично изношенного комплекта — новая манжета не компенсирует потери формы старых колец.
- Игнорирование качества поверхности цилиндра — царапины и риски режут уплотнение как абразив.
Контрольный лист перед заказом
- Проверьте соответствие ГОСТу 22704‑77 в сопроводительной документации.
- Уточните реальные размеры — особенно для нестандартных диаметров вроде 220×240 мм.
- Определите, какая жидкость циркулирует в системе: масло, вода, эмульсия, нефтепродукты.
- Убедитесь, что в поставку входят все три элемента: манжеты, опорное и нажимное кольцо.
- Сохраните маркировку и номер партии — это ускорит повторный заказ.
Варианты исполнения и материалы
Заводы выпускают комплекты шевронных манжет как по стандартной размерной сетке ГОСТ 22704‑77, так и по индивидуальным чертежам заказчика. Доступны следующие исполнения:
- резинотканевые (классика для масел и нефтепродуктов);
- полиуретановые (устойчивость к низким температурам и воде);
- комбинированные (сочетание прочности и эластичности);
- усиленные — для предельных давлений до 63 МПа.
Выбор материала зависит от рабочей среды, температурного режима и частоты циклов нагружения.
Памятка снабженцу
- Замерьте точные посадочные диаметры — внутренний и наружный.
- Выясните, какая жидкость работает в гидросистеме.
- Узнайте пиковое давление и температурный диапазон эксплуатации.
- Заказывайте полным комплектом: манжеты, опорное кольцо, нажимное кольцо.
- Фиксируйте маркировку и данные партии для будущих заказов.
Заключение
Манжета шевронная по ГОСТ 22704‑77 остаётся одним из самых надёжных решений для уплотнения гидравлических штоков. V‑образная конструкция и многослойная компоновка дают высокую герметичность даже при экстремальных нагрузках. Грамотный подбор размеров, материала и комплектации минимизирует простои оборудования и снижает расходы на ремонт.
