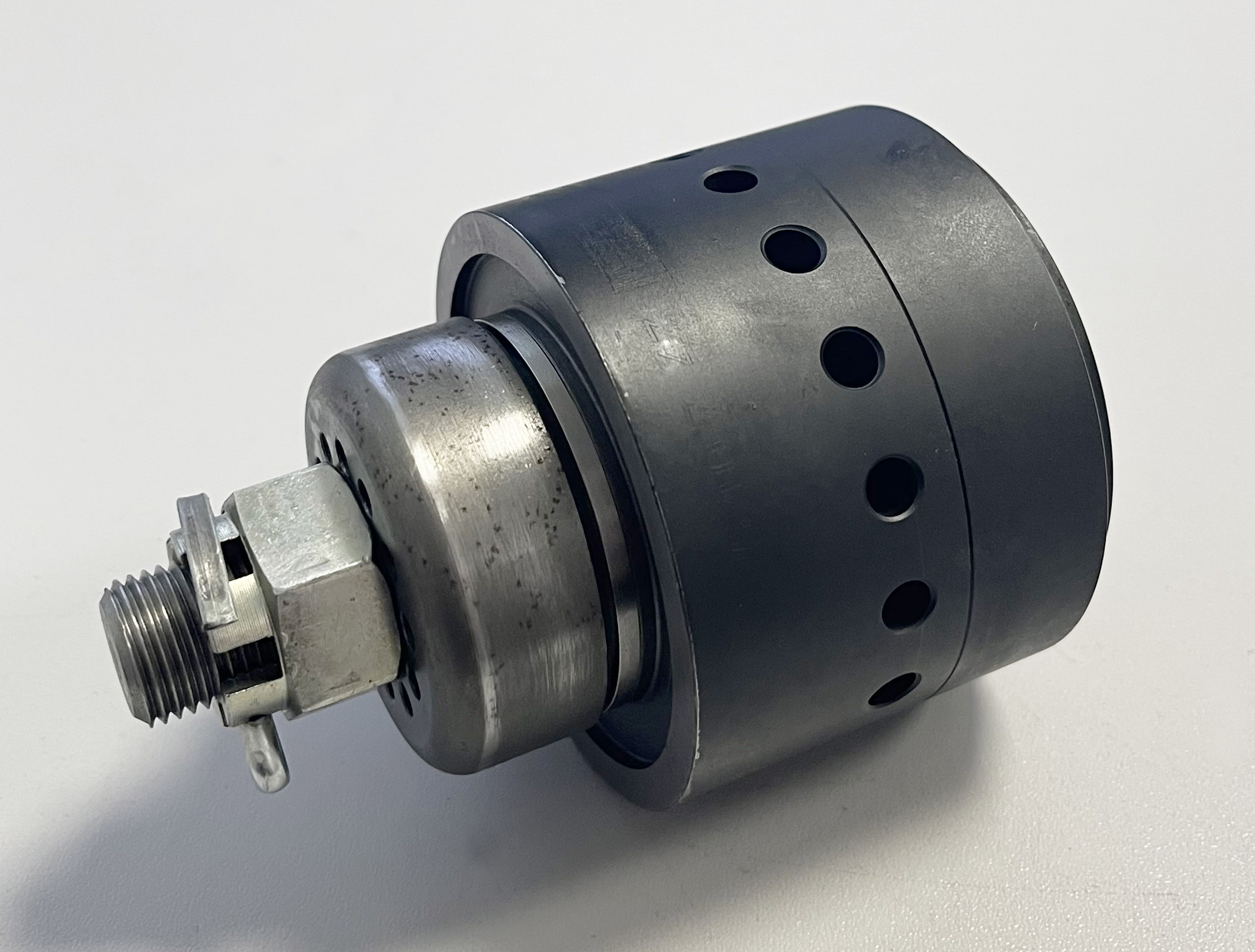

Обращаем ваше внимание, что некоторые изображения носят исключительно ознакомительный характер. Внешний вид изделий может отличаться от фото на сайте.

Артикул: 8390

Характеристики

Тип клапана	КК (кольцевой комбинированный)
Посадочный диаметр (мм)	62
Материал	сталь
Конструктивное исполнение	клапан всасывающий / нагнетательный
Вес (кг)	1,5
Производитель	ООО «ПКП «ЭНМАШ»

Описание

Заводской комбинированный клапан марки КК-62 (пятачкового типа, также известный как клапанная доска) выпускается предприятием ООО «ПКП ЭНМАШ» в строгом соответствии с ТУ 3643-001-43503993-2020. Узел рассчитан на предельный перепад давлений до 20,0 МПа и предназначен для комплектации поршневых компрессоров марок 402ВП-4/220 и 2ВМ2,5-5/221.

Назначение и конструктивные особенности

Клапан выполняет функцию автоматического регулирования процессов всасывания и нагнетания рабочей среды в поршневых установках (включая холодильные агрегаты) с рабочей частотой вращения коленвала до 1500 об/мин. Работа запорного механизма обеспечивается согласованным циклическим прогибом упругих пластин и пружин, перекрывающих и открывающих щелевые каналы седла.

Состав комплектующих узла:

Пластина клапана КК-62-4;
Пластина клапана КК-62-5;
Пружина клапана КК-62-6;
Пружина клапана КК-62-7.

Признаки необходимости замены

Монтаж нового клапана или его элементов требуется при износе и нарушении герметичности сопряжений. Разгерметизация влечет за собой перепуск рабочей среды обратно в полость всасывания, из-за чего компрессор функционирует с перегрузкой двигателя, фиксируется резкий подъем рабочей температуры и не достигаются расчетные параметры давления.
