Клапан НКТ 85-4,0

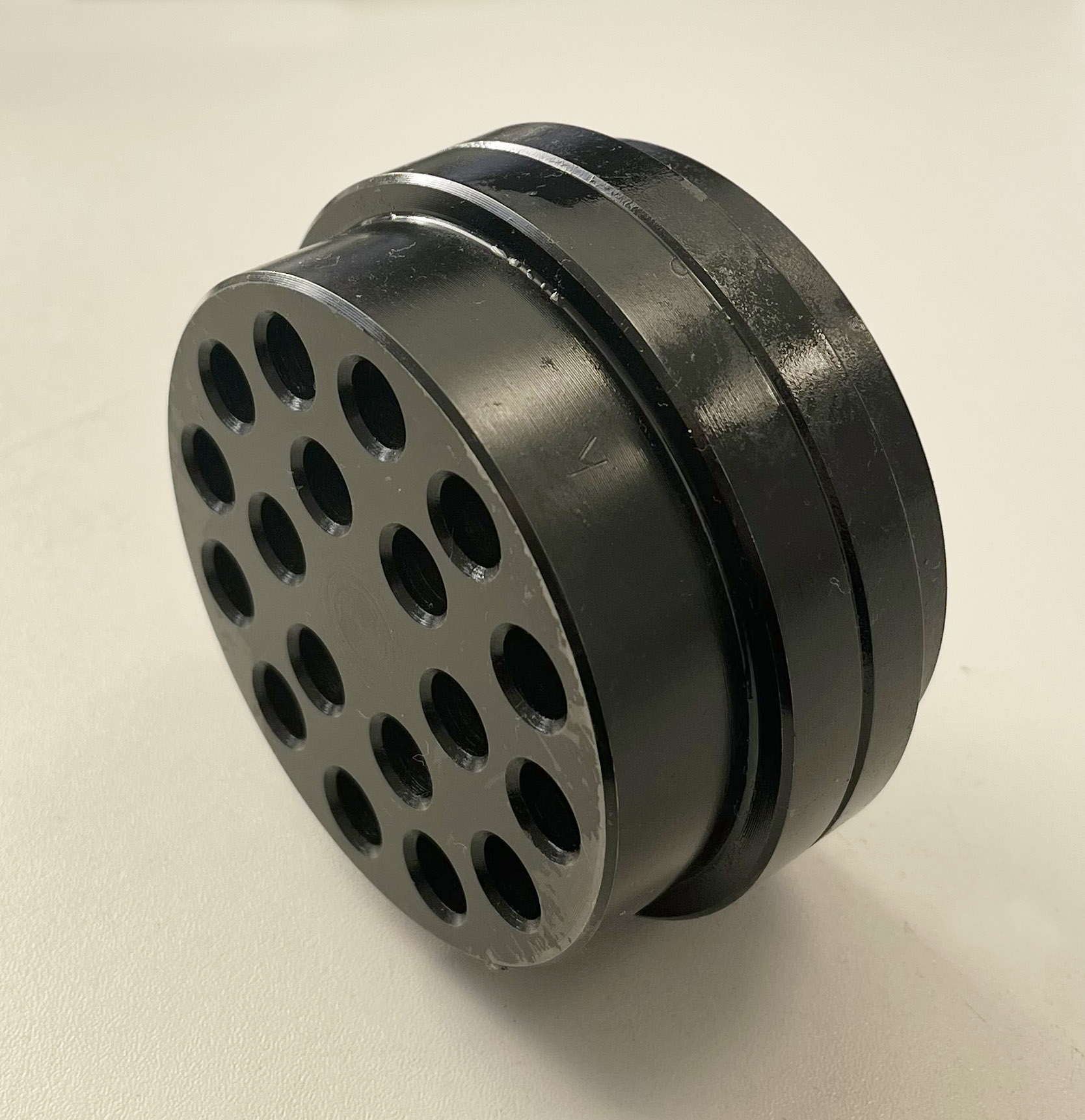

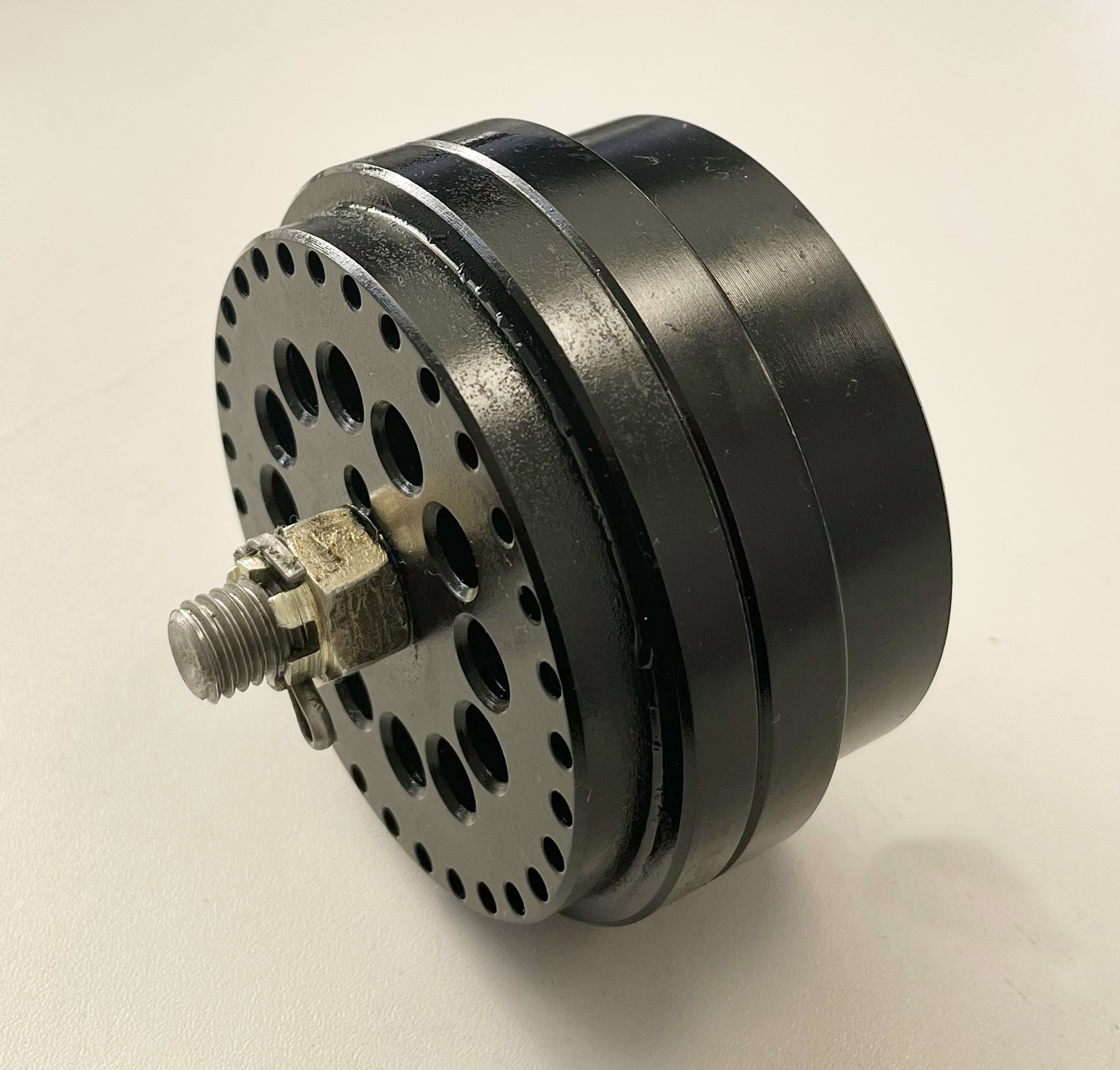

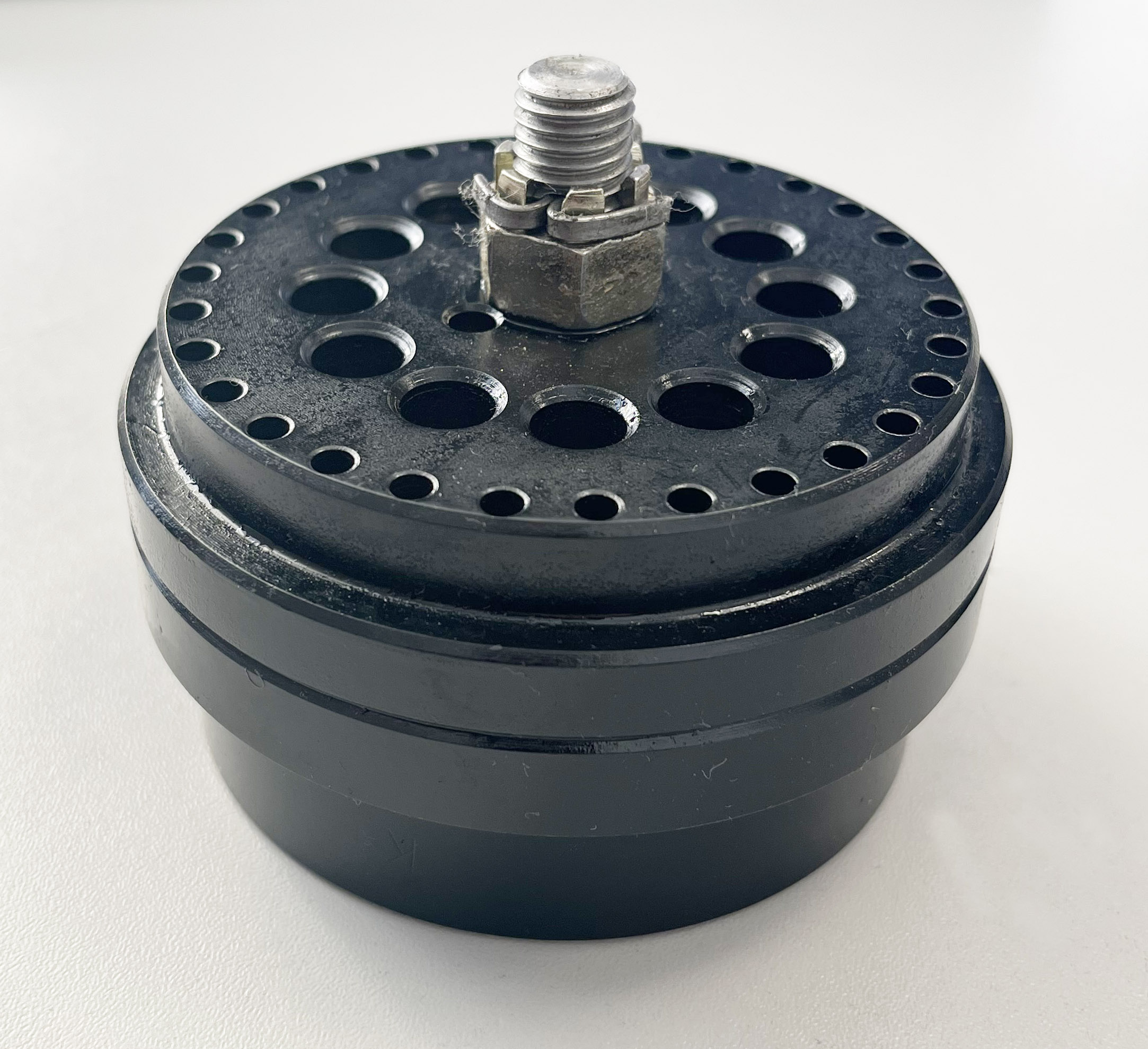

Клапан самодействующий разборный НКТ-85-4,0 от завода ООО «ПКП ЭНМАШ»

Всасывающий разборный кольцевой клапан НКТ-85-4,0 изготавливается предприятием ООО «ПКП ЭНМАШ» по ТУ 3643-001-43503993-2020. Узел рассчитан на предельный перепад давлений до 40,0 МПа и служит штатным элементом газораспределения в воздушных и газовых поршневых компрессорах серий 2НМ4-12/31 и 305ВП-16/70 с частотой вращения вала до 750 об/мин.

Особенности устройства и демпфирующий эффект

Арматурный блок включает в себя седло и ограничитель хода пластин со сквозными концентрическими каналами для протекания газа и направляющими проточками под подвижные элементы. Функционирование клапана основано на согласованном действии пружин и упругих пластин. Пространство, образующееся между пластиной и стенкой направляющей проточки, выполняет роль газового демпфера — оно эффективно гасит динамические удары о металл седла и ограничителя, существенно снижая износ и повышая безаварийный ресурс изделия.

Комплектующие и запасные части клапана:

• Пластина 386-2183.003;
• Пластина 386-2183.003-01;
• Пружина 386-2803.003.

Симптомы износа и необходимость замены

Монтаж нового клапана или ремкомплекта требуется в случае износа привалочных поверхностей и нарушения герметичности. Утечки приводят к обратному перетеку рабочей среды в полость всасывания, из-за чего агрегат перегревается, испытывает постоянную токовую перегрузку и теряет производительность по давлению.
