Клапан ВКТ 85-4,0

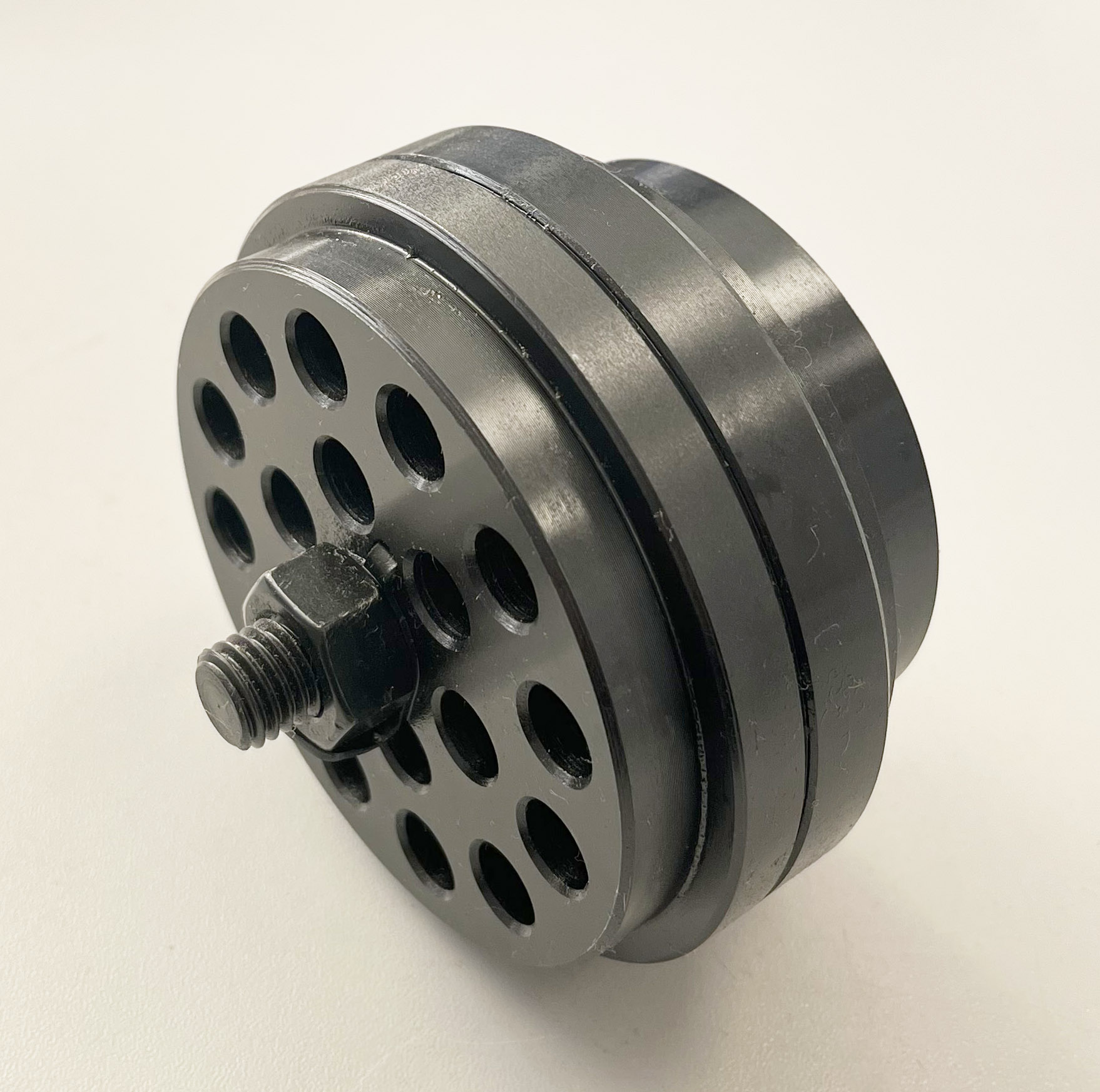

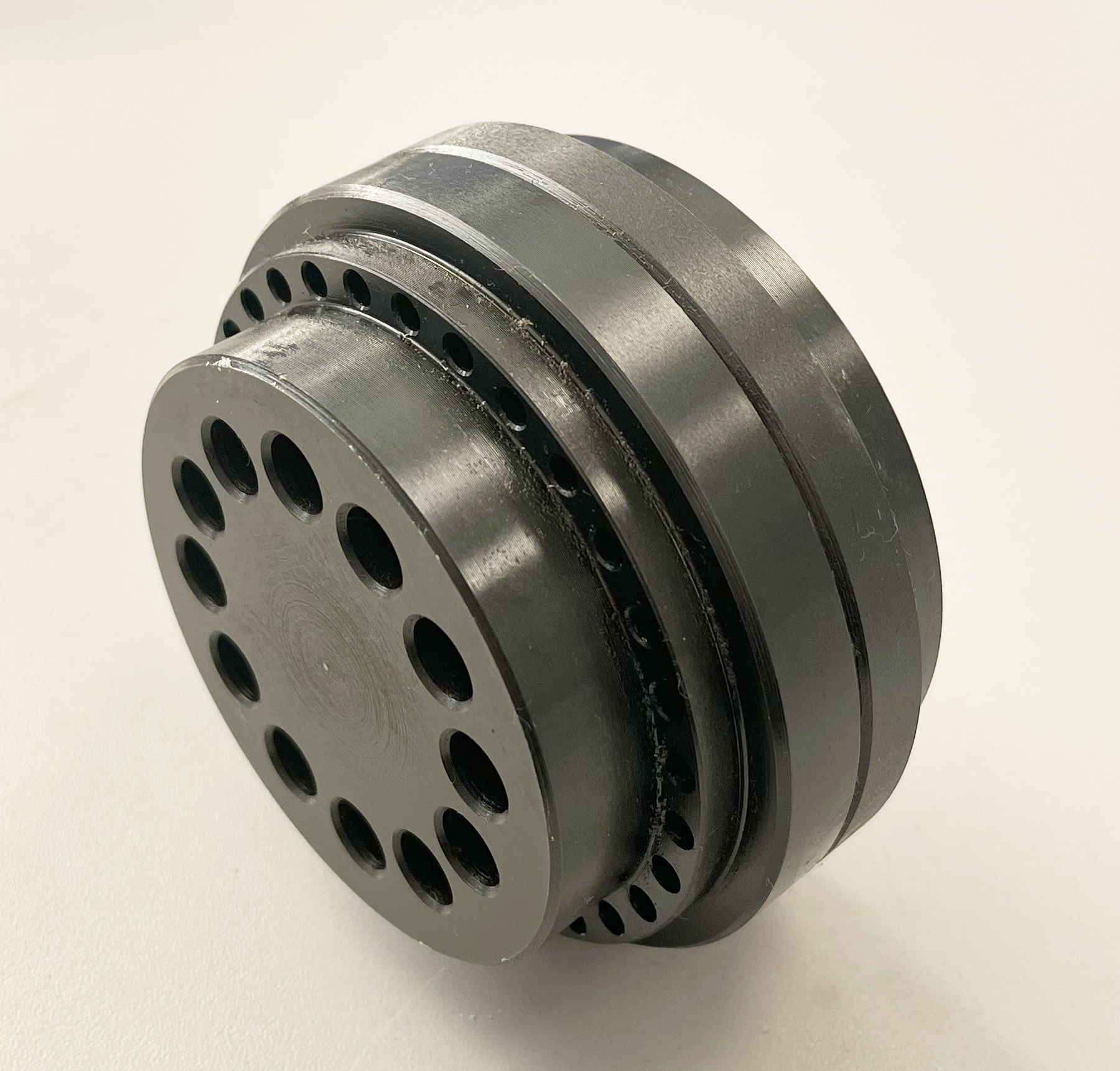

Клапан самодействующий разборный ВКТ-85-4,0 от ООО «ПКП ЭНМАШ»

Нагнетательный разборный кольцевой клапан ВКТ-85-4,0 выпускается предприятием ООО «ПКП ЭНМАШ» строго по ТУ 3643-001-43503993-2020. Изделие рассчитано на работу при предельном перепаде давлений до 40,0 МПа и устанавливается в поршневые компрессоры серий 2НМ4-12/31 и 305ВП-16/70 (воздушные и газовые) с рабочей частотой вращения коленчатого вала до 750 об/мин.

Конструкция и газовое демпфирование

Основу клапана составляют седло и ограничитель подъема пластин, снабженные концентрическими сквозными отверстиями для движения рабочей среды и проточками-направляющими. Функционирование обеспечивается подвижными упругими пластинами и пружинами. Образуемый между пластиной и стенками проточек замкнутый объем действует как газовый демпфер: он смягчает соударение запорного органа о седло и ограничитель, существенно снижая износ металла и продлевая безаварийный ресурс узла.

Состав сборочного комплекта:

• Пластина 386-2183.003;
• Пластина 386-2183.003-01;
• Пружина 386-2803.003.

Причины для замены

Установка нового клапана или сменных деталей необходима при нарушении плотности прилегания и потере герметичности. Пропуск газа приводит к его неконтролируемому перетеканию во всасывающую полость компрессора, в результате чего оборудование перегревается, испытывает перегрузку электропривода и не создает проектное давление в линии.
