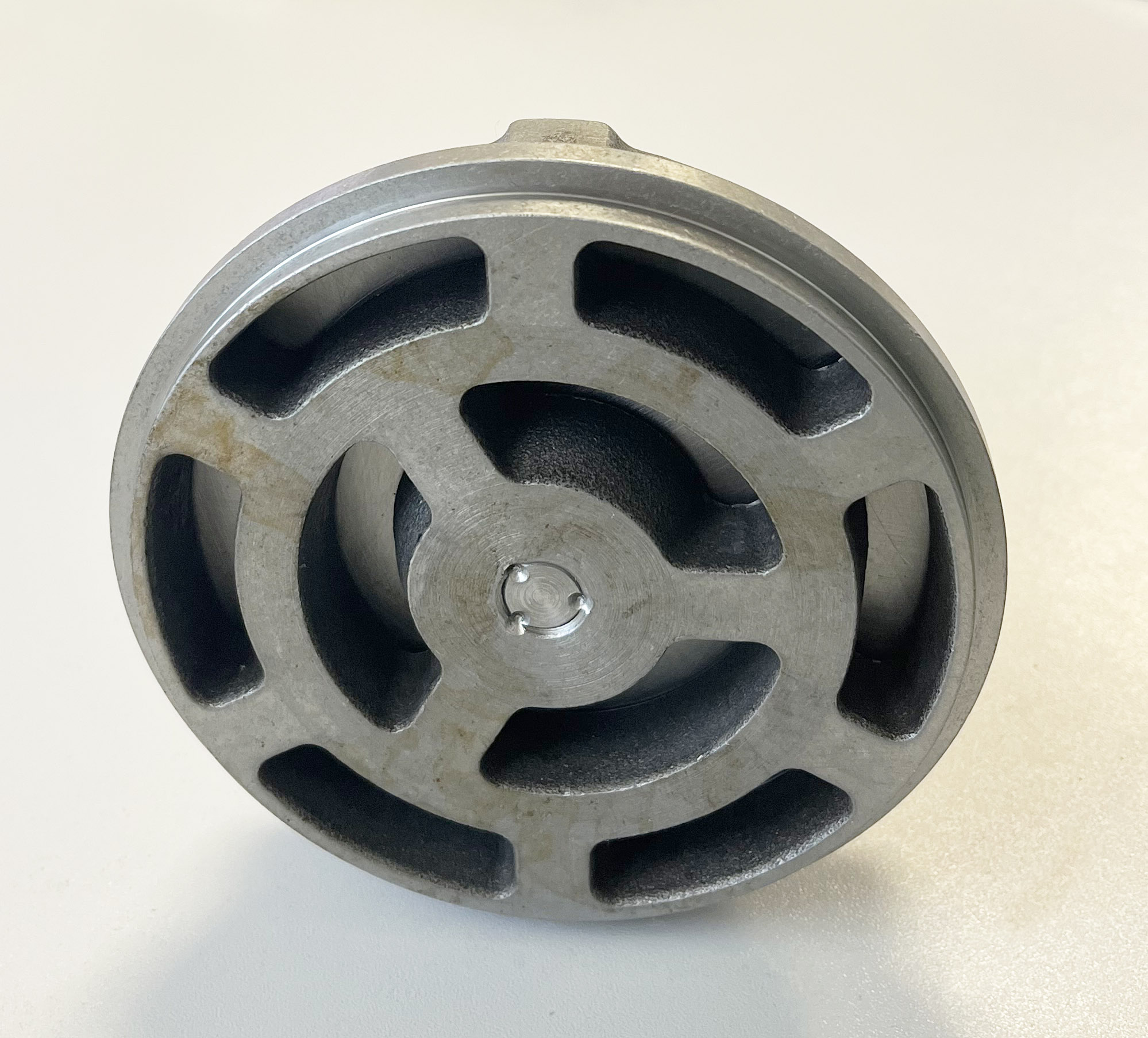

Клапан нагнетательный кольцевой 34.06.01.00-017сб (КТ6.06.001СБ2) от завода ООО «ПКП «ЭНМАШ»
Сборочный узел нагнетательного газораспределительного механизма с чертежным номером 34.06.01.00-017сб (обозначение КТ6.06.001СБ2) выпускается производственным предприятием ООО «ПКП «ЭНМАШ» в точном соответствии с регламентом ТУ 3643-001-43503993-2020. Изделие разработано для комплектации напорных каналов поршневых компрессорных агрегатов железнодорожного и общепромышленного назначения серий КТ6, КТ7 и КТ6Эл, эксплуатируемых при номинальном нагнетательном давлении 9 кгс/см² (0,9 МПа). Узел имеет стандартный посадочный диаметр 112 мм и общую массу 1,5 кг.
Специфика конструкции и компонентная база:
- Исполнение механизма: самодействующий нагнетательный клапан кольцевого типа;
- Монтажный диаметр посадочного гнезда: 112 мм;
- Вес изделия в сборе: 1,5 кг;
- Корпусная база: массивное стальное седло с концентрическими проточками (кольцевыми проходными окнами);
- Запорная группа: две подвижные плоские стальные кольцевые пластины — внешняя большая (34.06.01.03-018) и внутренняя малая (34.06.01.04-015);
- Упругие элементы: блок из 6 конических ленточных пружин КТ6.06.033-2 / 34.06.01.05-012 (по тройке на каждый контур с тарированным усилием 0,55–0,75 кг при деформации сжатия до 8 мм);
- Силовая связка: ограничительный упор с гнездами под пружины, соединенный со стальным седлом посредством центральной шпильки и корончатой гайки со шплинтовым стопорением (величина подъема колец ограничена ходом 2,5 мм).

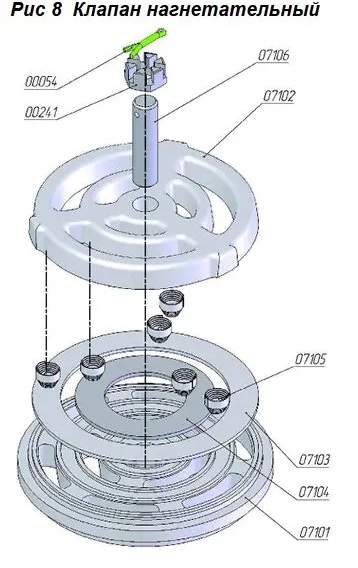

| Обозначение | Наименование | Масса, кг | Каталожный № | Обозначена сборочной единицы | № рисунка | кол-во |
|---|---|---|---|---|---|---|
| 34.06.01.01-027 | Седло нагнетательного клапана | 0,82 | 7101 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.02-011 | Упор нагнетательного клапана | 0,6 | 7102 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.03-018 | Пластина клапанная большая | 63 | 7103 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.04-015 | Пластина клапанная малая | 37 | 7104 | 34.06.01.00-017 СБ | 8 | 1 |
| 34.06.01.05-012 | Пружина клапана | 0,0017 | 7105 | 34.06.01.00-017СБ | 8 | 6 |
| 34.06.01.06-019 | Шпилька | 0,035 | 7106 | 34.06.01.00-017СБ | 8 | 1 |
| гайка М12х1,25-6Н.8.019 ПОСТ 5919-73 | 241 | 34.06.01.00-017СБ | 8 | 1 | ||
| шплинт 3,2x20 ПОСТ 397-79 | 54 | 34.06.01.00-017 СБ | 8 | 1 | ||
| 34.06.01.01-030 | Седло Всасывающего клапана | 82 | 7202 | 34.06.02.00-010 СБ | 9 | 1 |
| 34.06.02.02-014 | Упор Всасывающего клапана | 0.6 | 7201 | 34.06.02.00-010СБ | 9 | 1 |
| 34.06.01.03-018 | Пластина клапанная большая | 63 | 7103 | 34.06.01.00-017СБ | 9 | 1 |
| 34.06.01.04-015 | Пластина клапанная малая | 37 | 7104 | 34.06.01.00-017СБ | 9 | 1 |
| 34.06.01.05-012 | Пружина клапана | 0,0017 | 7105 | 34.06.01.00-017СБ | 9 | 6 |
| 34.06.01.06-019 | Шпилька | 0,035 | 7106 | 34.06.01.00-017СБ | 9 | 1 |
| Гайка М12х1,25-6Н.8.019 ПОСТ 5919-73 | 241 | 34.06.01.00-017СБ | 9 | 1 | ||
| шплинт 3,2x20 ПОСТ 397-79 | 54 | 34.06.01.00-017СБ | 9 | 1 |
Принцип действия и монтажные требования герметичности
В фазе нагнетания нарастающее давление сжимаемого воздуха в цилиндре отжимает кольцевые пластины от седельных фасок на величину рабочего хода (2,5 мм), обеспечивая направленный выброс потока в напорную магистраль. При падении перепада пружинный блок мгновенно прижимает кольца обратно к плоскости седла, исключая противоток рабочей среды. Для надежного уплотнения посадочного пояса клапана внутри коробки применяются паронитовые прокладки 34.06.00.07-000 (КТ6.006.028) либо медные уплотнительные кольца 34.06.00.08-007 (КТ6.06.029), а внешняя герметизация крышек обеспечивается листовым паронитом.
