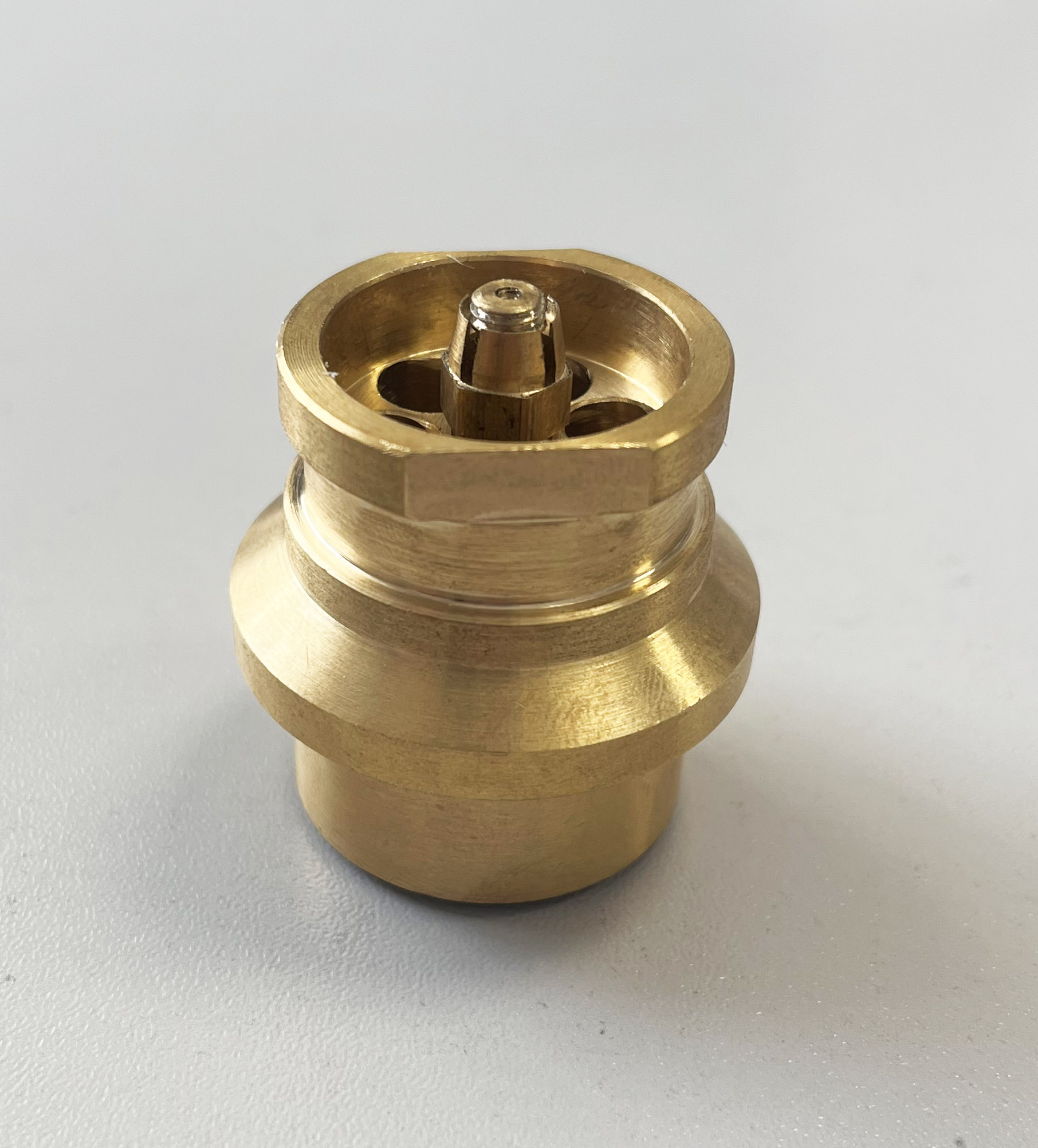

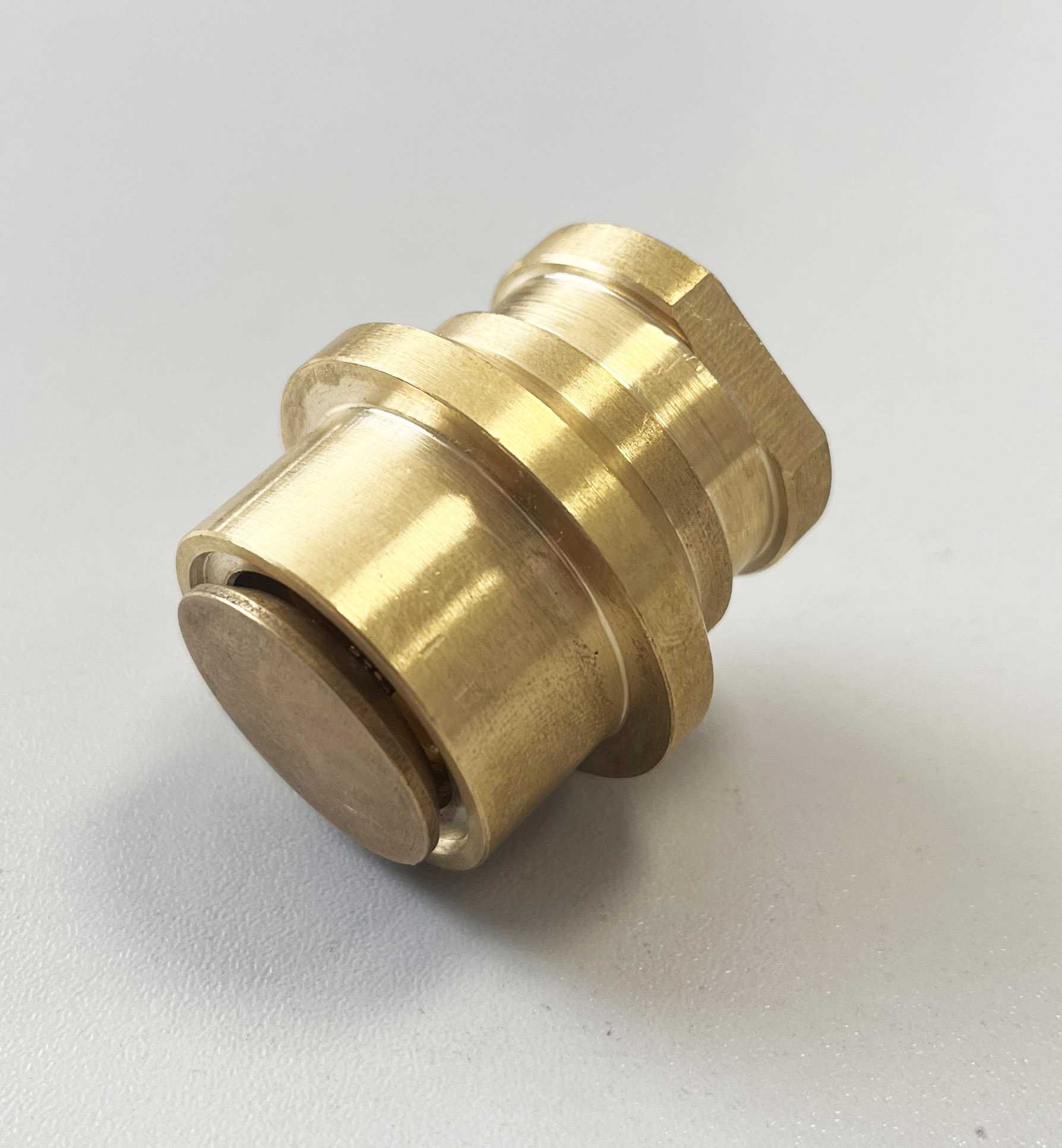

Всасывающие клапаны для криогенных насосов типа НСГ от завода-изготовителя ООО ПКП «ЭНМАШ»
Эффективное управление потоком сжиженных газов в цилиндровых группах КК 2395.00.000 СБ
Всасывающие клапаны производства ООО ПКП «ЭНМАШ» изготовлены по стандарту ТУ 3643-001-43503993-2020 и предназначены для комплектации цилиндровых групп КК 2395.00.000 СБ криогенных насосных агрегатов (включая насосы 2НСГ-0,16/20 и 2НСГ-0,175/20-20-2).
Оборудование спроектировано для непрерывной перекачки и поддержания оптимального давления сжиженных переохлажденных газов под избыточным давлением: жидкого кислорода, жидкого азота и жидкого аргона.
Преимущества узла
- Заводская спецификация по ТУ: точная геометрия деталей и применение криогенно-стойких сплавов гарантируют длительный ресурс работы без заклиниваний и микроутечек.
- Стабильная термодинамика: своевременное открытие и закрытие клапана регулирует тепловой баланс внутри рабочей втулки, исключая перегрев и падение производительности.
- Полная ремонтная комплектация: клапан поставляется в сборе с оригинальными заводскими комплектующими (включая шплинт и калиброванную пружину).
- Прямые поставки от производителя: выгодная цена без наценок, сертифицированная продукция и оперативная отгрузка.
Состав и принцип действия
Клапан монтируется в цилиндровую группу насоса и автоматически регулирует поступление криогенной среды в рабочую полость.
Спецификация сборочных единиц:
- Клапан — КК 2381.01.042
- Корпус — КК 2381.01.041
- Пружина — КК 6225.40.664
- Гайка — КК 6225.40.663
- Шплинт — КК 6225.40.665
Принцип работы: при разрежении (понижении давления) в полости рабочей втулки клапан открывается, впуская порцию сжиженного газа. При росте давления в фазе нагнетания клапан герметично закрывается, препятствуя противотоку и обеспечивая нормальный цикл работы компрессионного узла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | ООО ПКП «ЭНМАШ» |
| Нормативный документ | ТУ 3643-001-43503993-2020 |
| Габаритные размеры | Ø 33 мм × 36 мм |
| Базовая цилиндровая группа | КК 2395.00.000 СБ (насосы 2НСГ-0,16/20, 2НСГ-0,175/20-20-2) |
| Перекачиваемая среда | Жидкий кислород (O₂), жидкий азот (N₂), жидкий аргон (Ar) |
Применяемость и совместимость
Клапаны подходят для монтажа и сервисного обслуживания насосов серий 2 НСГ, 12 НСГ, 21 НСГ, 22 НСГ, в том числе модификаций:
- 2 НСГ-0,025/20
- 2 НСГ(НЖ)-0,063/40
- 2 НСГ(НЖ)-0,0890/40-2-2
- 2 НСГ-0,16/20
- 2 НСГ-0,1750/20-2-2
- 2 НСГ-0,2/20-2-2
Заказ и консультация
ООО ПКП «ЭНМАШ» обеспечивает поставку оригинальных запчастей и узлов для криогенного оборудования с гарантией качества.
Для уточнения стоимости, наличия на складе или консультации по применяемости обратитесь в отдел продаж.
