Клапан ВКТ 70-4,0

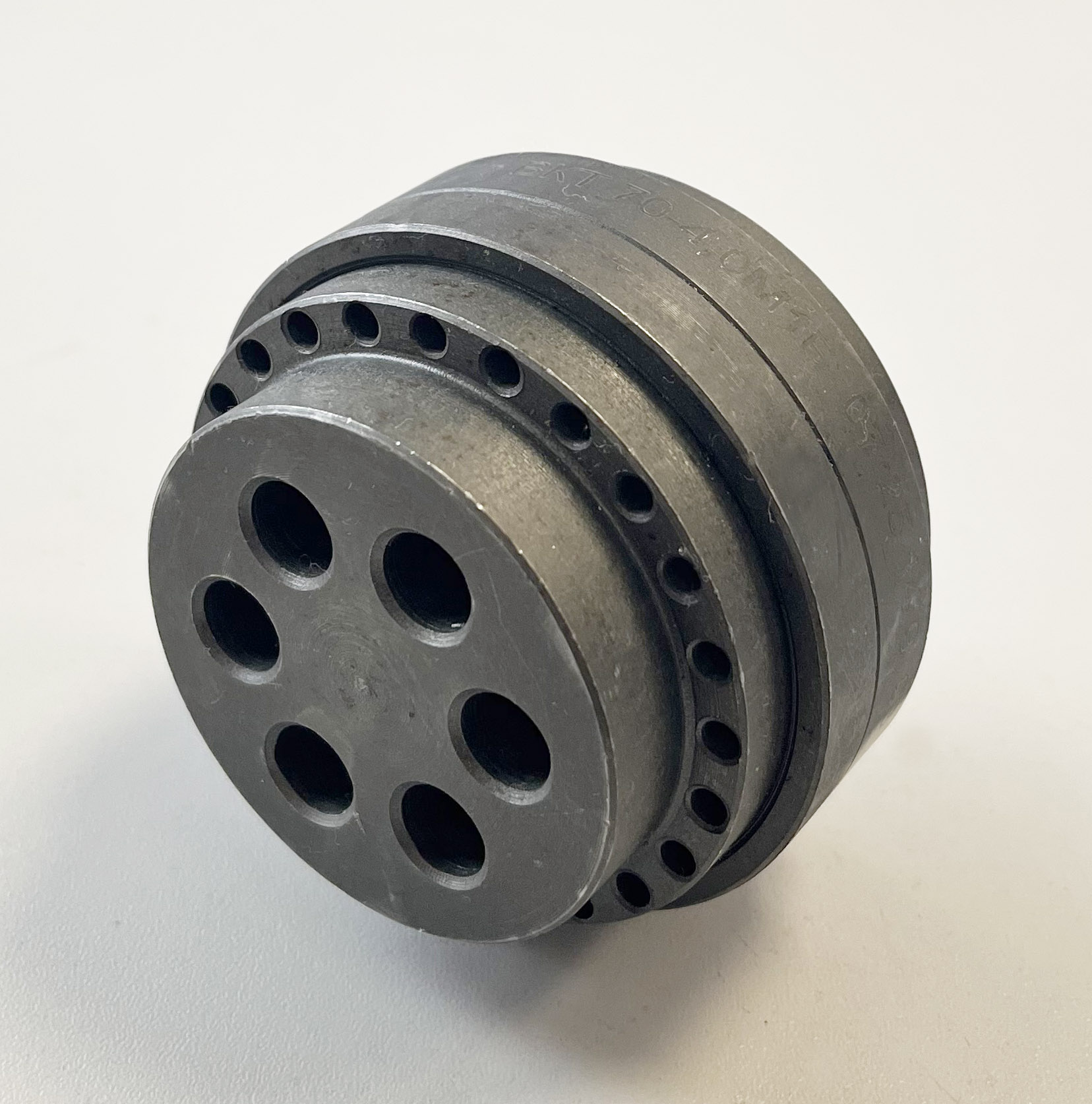

Клапан самодействующий разборный ВКТ-70-4,0 от ООО «ПКП ЭНМАШ»

Кольцевой разборный клапан ВКТ-70-4,0 производства ООО «ПКП ЭНМАШ» выпускается согласно ТУ 3643-001-43503993-2020. Изделие рассчитано на предельный перепад давлений до 40,0 МПа и предназначено для установки в поршневые воздушные и газовые компрессоры марок 202ВП-4/220, 202ГП-4/220, 402ВП-4/220, 402ГП-4/220, 402ВП-4/400, 402ГП-4/400, 402ГП и 2ВМ4-12/65М1 с частотой вращения вала до 750 об/мин.

Конструкция и принцип демпфирования Клапанный блок включает седло с концентрическими газовыми каналами и кольцевыми проточками, а также ограничитель подъема пластин с направляющими пазами. Полость между запорной пластиной и стенками проточки формирует газовый демпфер: он эффективно гасит кинетическую энергию ударов пластины о седло и ограничитель, что многократно увеличивает ресурс и надежность узла при циклических нагрузках.

Номенклатура комплектующих деталей:

• Пластина ВКТ/НКТ 70-4.0 (КТ70-4.0/3, чертеж 386.242.003);
• Пластина ВКТ/НКТ 70-4.0 М1Б (чертеж 386.2009.003);
• Пружина К1-8-В/5N.

Показания к замене Выработка ресурса и нарушение плотности прилегания запорных элементов вызывают потерю герметичности. В результате сжатый газ перетекает обратно в камеру всасывания, компрессорный агрегат перегревается, испытывает перегрузку и не выходит на нормативное рабочее давление.
