Клапан НКТ 70-4,0

Клапан самодействующий разборный НКТ-70-4,0 от ООО «ПКП ЭНМАШ»

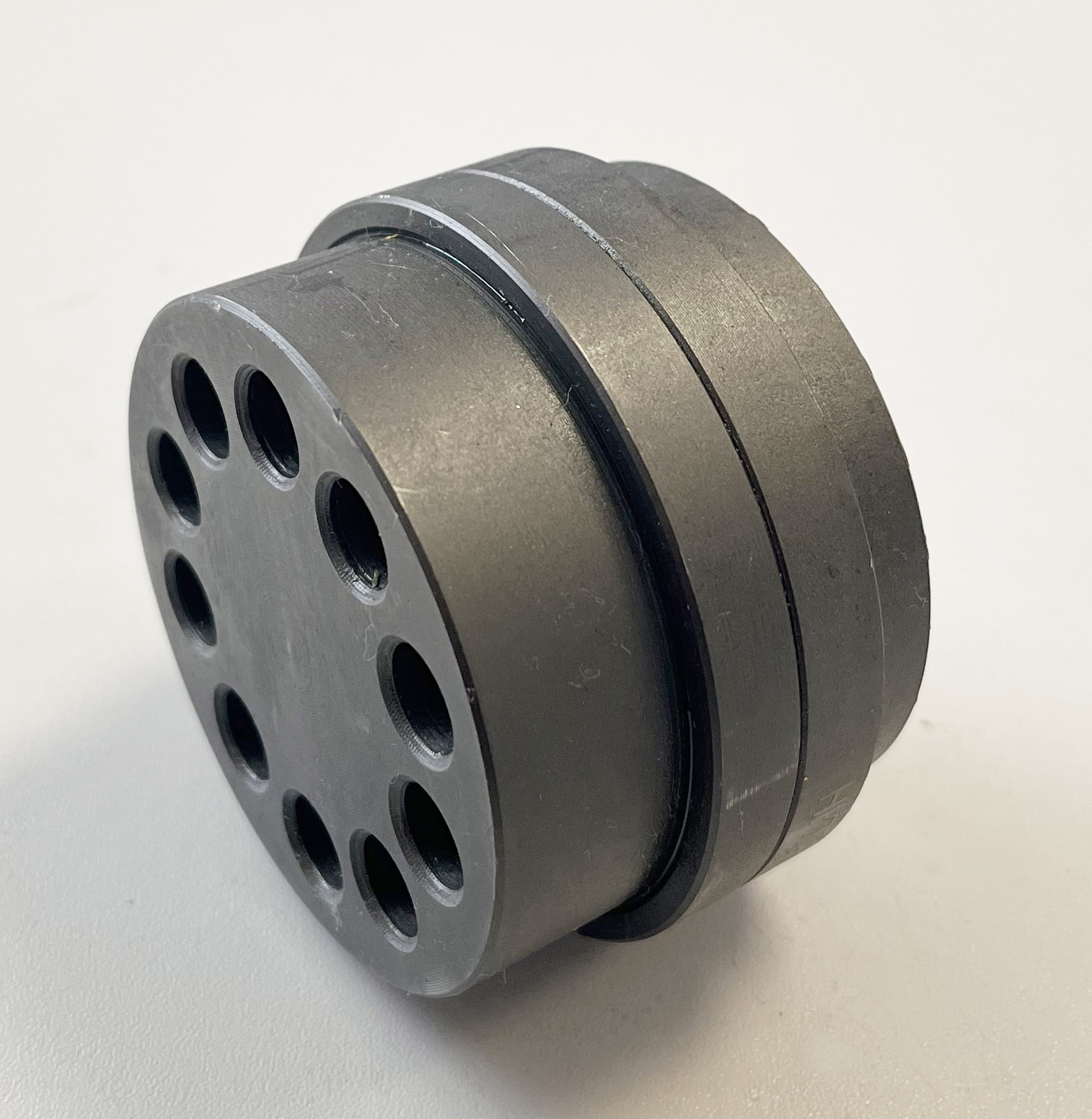

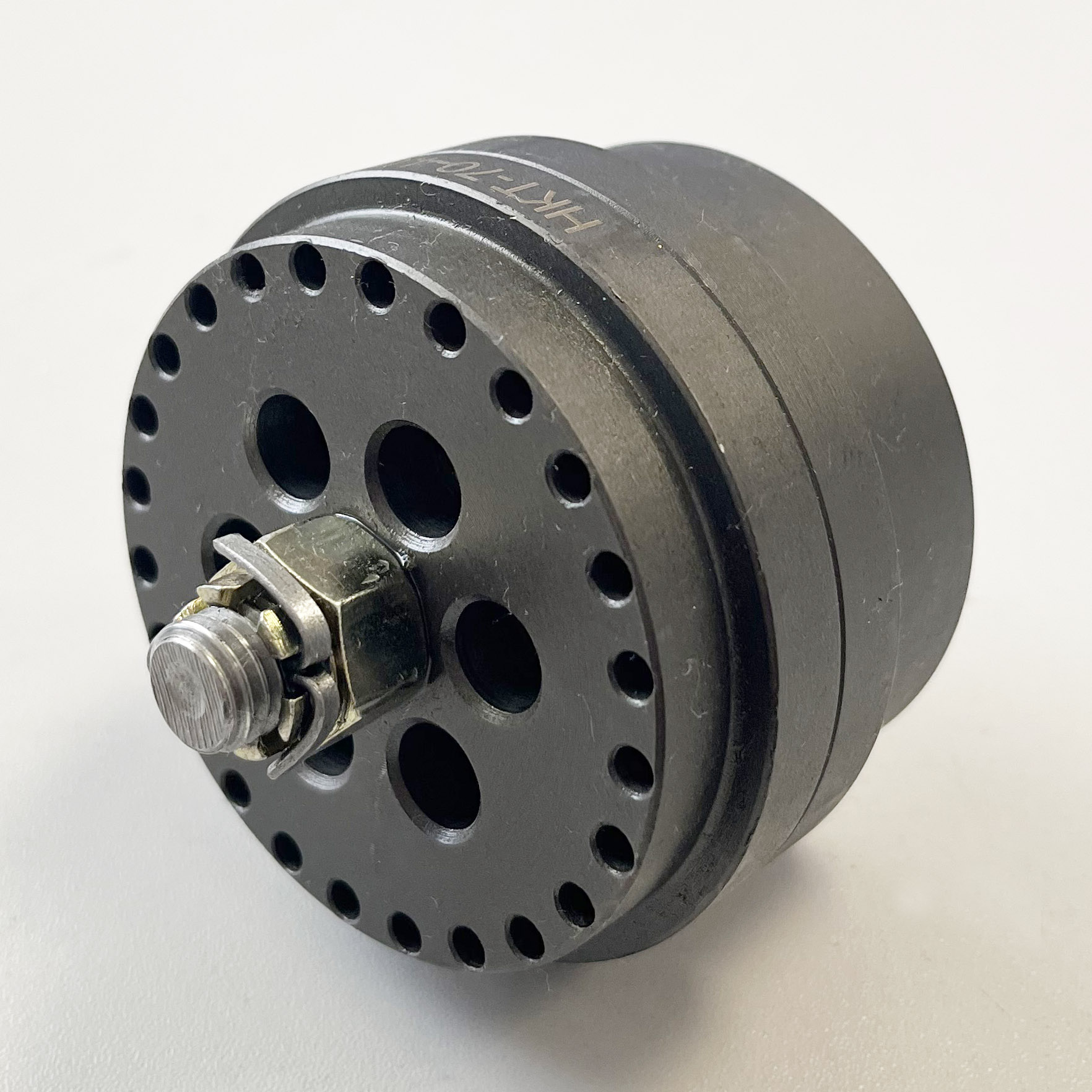

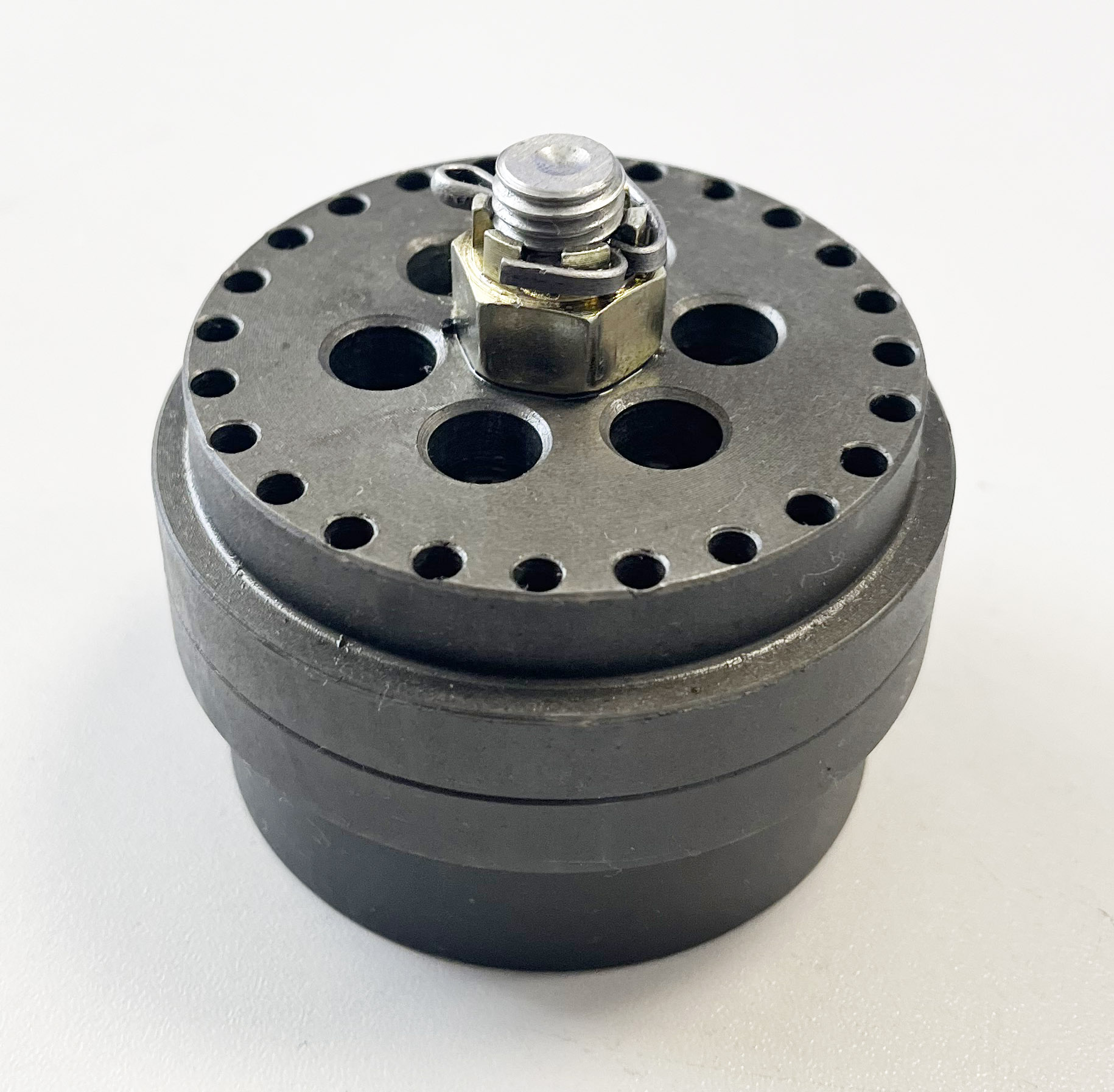

Всасывающий кольцевой клапан разборного типа НКТ-70-4,0 выпускается заводом ООО «ПКП ЭНМАШ» в соответствии с ТУ 3643-001-43503993-2020. Изделие спроектировано для эксплуатации при предельном перепаде давлений до 40,0 МПа в поршневых компрессорах (воздушных и газовых) с частотой вращения коленчатого вала до 750 об/мин. Узел монтируется на компрессорные установки серий 202ВП-4/220, 202ГП-4/220, 402ВП-4/220, 402ГП-4/220, 402ВП-4/400, 402ГП-4/400, 402ГП, 2ВМ4-12/65М1 и 2ВМ4-12/65.

Устройство и принцип работы

Конструкция узла включает седло с концентрическими проточками и сквозными отверстиями для прохода газа, а также ограничитель подъема со специальными направляющими пазами. Комплект пластин и пружин обеспечивает автоматическое срабатывание. Образованная между стенками проточек и пластиной полость выступает в роли газового демпфера: она гасит механические удары при посадке пластины на седло и ограничитель, существенно снижая износ и повышая общую отказоустойчивость клапана.

Состав комплектующих и запчастей:

• Пластина ВКТ/НКТ 70-4.0 (КТ70-4.0/3, чертеж 386.242.003);
• Пластина ВКТ/НКТ 70-4.0 М1Б (чертеж 386.2009.003);
• Пружина К1-8-В/5N.

Критерии необходимости замены

Замена узла или внутренних элементов требуется при падении герметичности. Утечка приводит к частичному возврату сжатого газа в полость всасывания: агрегат греется, силовой привод испытывает постоянную перегрузку, а давление нагнетания не достигает регламентированных технологических значений.
