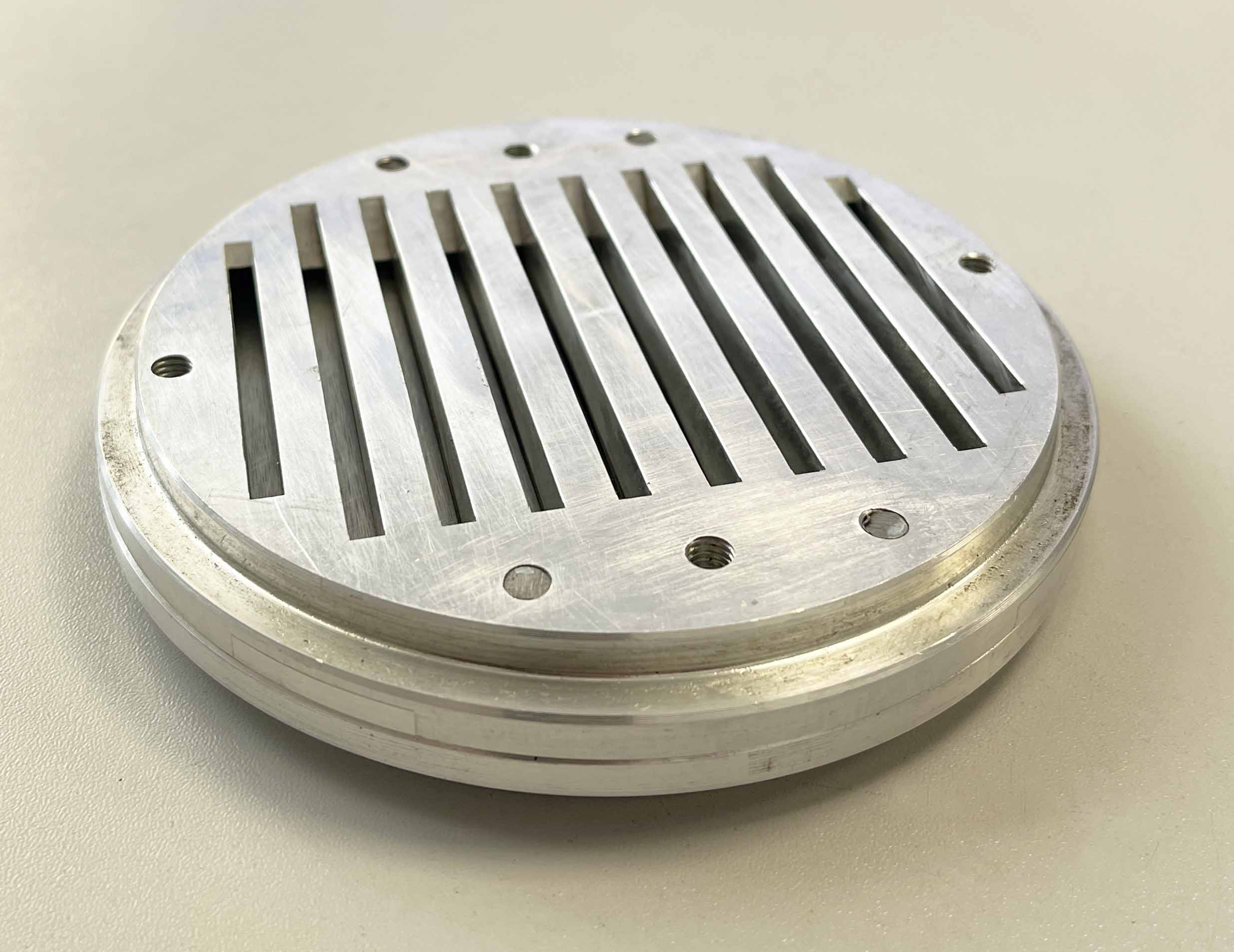

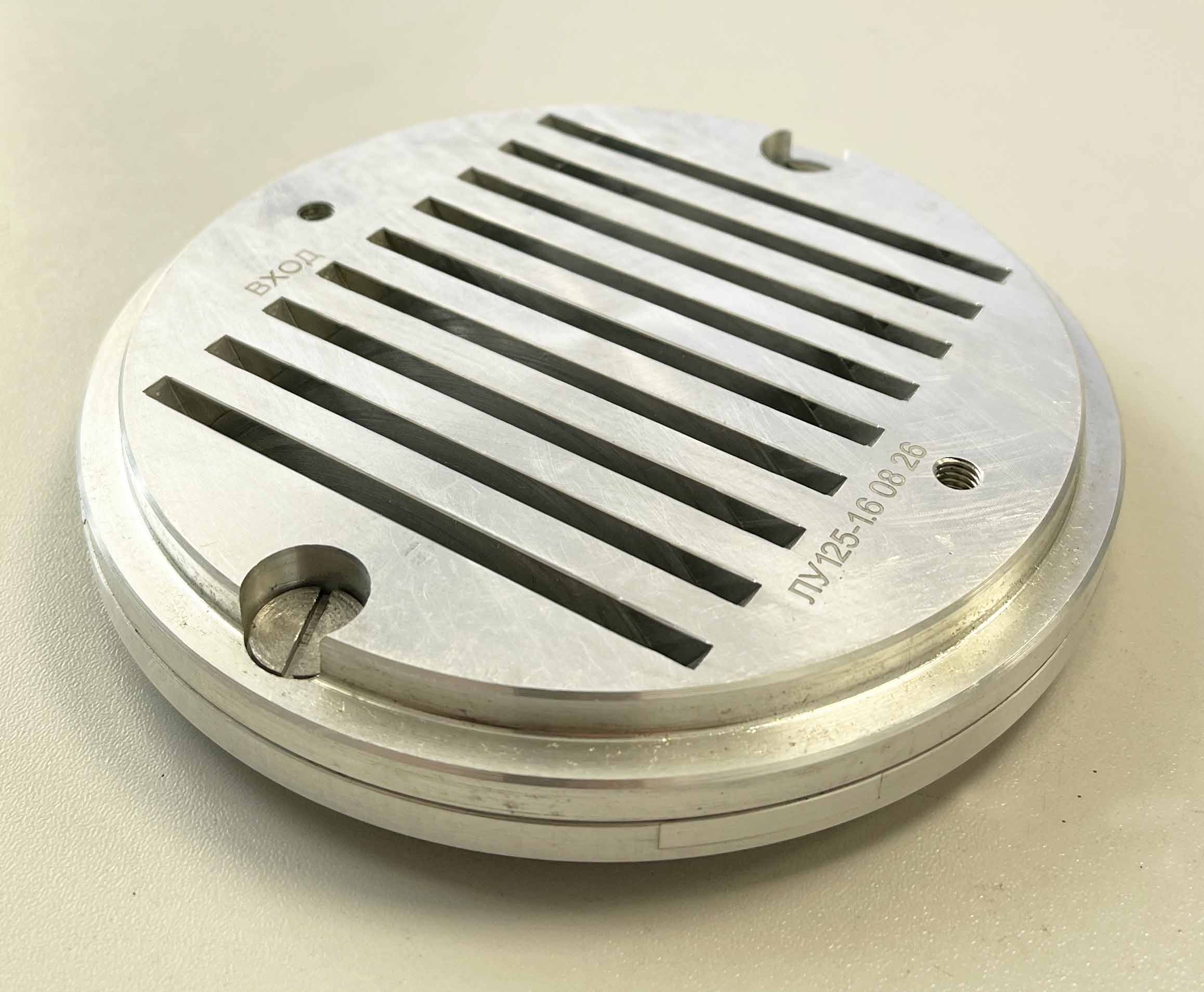

Клапан ленточный полосовой ЛУ 125-1,6 для поршневых компрессоров от завода ООО ПКП «ЭНМАШ»
Эффективное газораспределение, облегченная конструкция и демпферная защита при перепадах давления до 1,6 МПа
Ленточные полосовые клапаны ЛУ 125-1,6 производства ООО ПКП «ЭНМАШ» изготовлены в строгом соответствии с требованиями стандарта ТУ 3643-001-43503993-2020. Изделие спроектировано для комплектации воздушных и газовых поршневых компрессоров общего и специального назначения, работающих с частотой вращения коленчатого вала до 1500 об/мин.
Применение коррозионно-стойкого алюминиевого сплава снижает массу узла до 1,1 кг и уменьшает инерционные нагрузки, обеспечивая стабильную работу и быстрый отклик клапана в компрессорах серий 2ВМ, 2ГМ и ВП.
Ключевые преимущества
- Встроенный газовый демпфер: специальная полость между пластиной и стенками проточек седла и ограничителя формирует амортизирующую газовую подушку. Это гасит динамические удары при посадке пластины, многократно увеличивая ресурс узла.
- Облегченный алюминиевый корпус: масса всего 1,1 кг при диаметре посадки 125 мм обеспечивает удобство монтажа, устойчивость к коррозии и снижение динамических напряжений.
- Работа на высоких оборотах: геометрия каналов и эластичность полосовых пластин рассчитаны на устойчивую работу при скорости вращения коленвала до 1500 об/мин.
- Ремонтопригодность: при износе быстроизнашиваемых элементов возможна быстрая сервисная замена комплекта пластин и пружин ЛУ125-1,6 без замены корпуса в сборе.
- Прямые поставки от изготовителя: гарантия соблюдения заводского ТУ, отсутствие наценок посредников и оперативная отгрузка со склада.
Конструкция и принцип действия
Конструкция клапана ЛУ 125-1,6 включает в себя:
- Седло с концентрическими проходными отверстиями и кольцевыми газовыми проточками.
- Ограничитель подъема пластин с направляющими пазами и отверстиями для выхода среды.
- Комплект упругих полосовых пластин и прижимных пружин типа ЛУ125-1,6.
При падении перепада давления подвижная полосовая пластина плавно садится на седло через демпфирующий зазор. Наличие демпфера исключает растрескивание пластин и сохраняет герметичность посадки, предотвращая паразитный переток сжатого газа обратно во всасывающую полость, перегрев цилиндров и падение производительности компрессора.
Технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение марки | ЛУ 125-1,6 |
| Тип клапана | Ленточный полосовой нагнетательный |
| Производитель | ООО «ПКП «ЭНМАШ» |
| Нормативный документ | ТУ 3643-001-43503993-2020 |
| Материал изготовления | Алюминиевый сплав |
| Посадочный диаметр | 125 мм |
| Максимальный перепад давлений | 1,6 МПа |
| Предельная частота вращения вала | До 1500 об/мин |
| Масса изделия | 1,1 кг |
| Комплектующие ЗИП | Пластина ЛУ125-1,6, пружина ЛУ125-1,6 |
Совместимость с компрессорным оборудованием
Клапаны ЛУ 125-1,6 подходят для установки и планового техобслуживания компрессорных агрегатов следующих марок и серий:
- Серия 2ВМ4: 2ВМ4-54/9, 2ВМ4-27/9 и другие модификации
- Серия 102ВМ4
- Серия 2ГМ4
- Серия 102ГМ4
- Серия 2ВМ2,5
- Серия ВП2
Заказ и сервисная замена
Своевременная замена клапана при обнаружении потери герметичности исключает риск аварийного перегрева оборудования, снижает энергопотребление привода и восстанавливает паспортное давление нагнетания.
Для консультации инженера, уточнения складских запасов и заказа клапанов ЛУ 125-1,6 или комплектов ЗИП обратитесь в отдел продаж завода ООО ПКП «ЭНМАШ».
