Мембрана байпаса 71-14-2-10 для компрессоров 2ВМ10 и 4ВМ10 от завода ООО ПКП «ЭНМАШ»
Надежное разделение сред и точное регулирование перепуска газа в системах байпасирования I и II ступеней

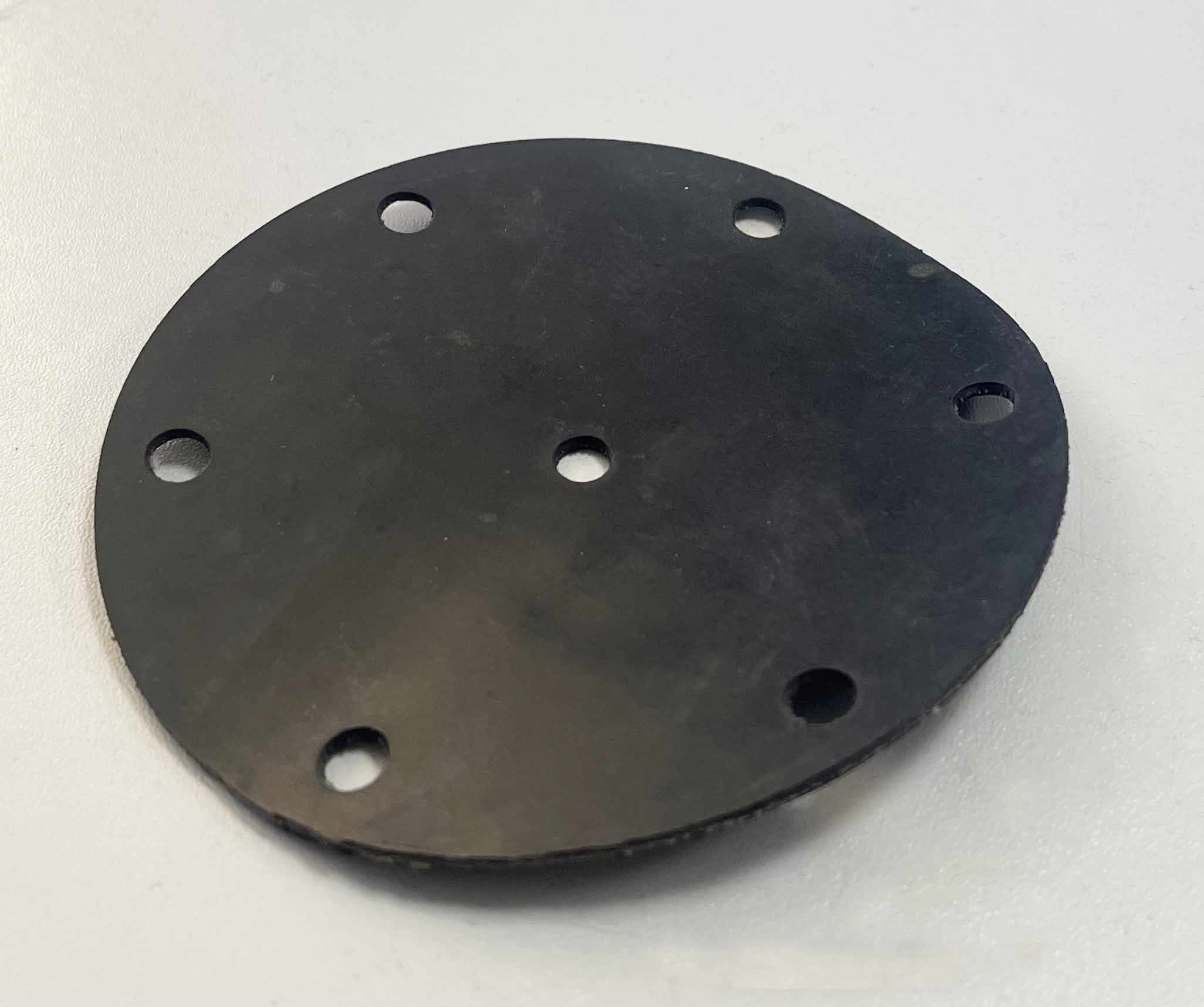

Мембрана байпаса компрессора 71-14-2-10 производства ООО ПКП «ЭНМАШ» изготовлена в строгом соответствии с требованиями стандарта ТУ 3643-001-43503993-2020. Эластичный разделительный элемент спроектирован для установки в перепускные устройства байпасирования первой и второй ступеней компрессоров серий 2ВМ10 и 4ВМ10 (узлы регулирования 288-5А-9 и 288-5А-10).
Изделие выполнено из армированной прессовой пластины с тканевыми прокладками, что гарантирует высокую циклическую выносливость, стойкость к знакопеременным перепадам давления и полную герметичность разделения управляющих полостей при компримировании воздуха и технологических газов.
Ключевые преимущества
- Тканевое армирование: многослойная структура из технической резины и кордных тканевых прокладок исключает расслоение, вытягивание и остаточную деформацию диафрагмы при многократных циклах изгиба.
- Точное преобразование давления: обеспечивает плавную передачу перестановочного усилия и быстрый отклик регулирующего клапана байпаса при изменении нагрузки компрессора.
- Герметичность разделения сред: надежно изолирует рабочие полости перепускного устройства от внешней среды и смежных контуров при работе под избыточным давлением.
- Полная взаимозаменяемость: точная геометрия с наружным диаметром 110 мм гарантирует быстрый монтаж в байпасные блоки 288-5А-9 и 288-5А-10 без ручной подгонки.
- Прямые поставки от изготовителя: сертифицированное заводское качество, соответствие ТУ и отгрузка напрямую от завода ООО ПКП «ЭНМАШ» без наценок посредников.
Конструкция и принцип действия
Мембрана 71-14-2-10 устанавливается в перепускное устройство регулирования компрессора:
- Узлы байпаса регулирования 1 ступени (288-5А-9) и 2 ступени (288-5А-10) осуществляют разгрузку компрессора и поддержание заданного рабочего давления путем перепуска части сжатого газа.
- Мембрана выполняет роль подвижного барьера и чувствительного элемента: при изменении перепада давлений эластичная диафрагма прогибается, перемещая регулирующий золотник перепуска.
- Своевременная плановая замена мембраны в рамках регламентного ТО предотвращает потерю эластичности, появление микротрещин и сбои в автоматическом регулировании производительности агрегата.
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование детали | Мембрана байпаса 71-14-2-10 |
| Тип элемента | Мембрана устройства перепускного (байпаса) |
| Производитель | ООО «ПКП «ЭНМАШ» |
| Нормативный документ | ТУ 3643-001-43503993-2020 |
| Наружный диаметр | 110 мм |
| Материал изготовления | Резина, прессовая пластина с тканевыми прокладками |
| Масса изделия | 0,2 кг |
| Устанавливаемые узлы | Байпас 1 ступени 288-5А-9, байпас 2 ступени 288-5А-10 |
| Назначение | Разделитель сред, преобразователь перемещения/давления |
Совместимость с компрессорным оборудованием
Мембрана 71-14-2-10 предназначена для комплектации и обслуживания следующих оппозитных поршневых компрессоров:
- Серия 2ВМ10: 2ВМ10-50/8, 2ВМ10-50/9, 2ВМ10-63/9
- Серия 4ВМ10: 4ВМ10-100/8, 4ВМ10-100/9, 4ВМ10-120/9
Заказ и консультация
ООО ПКП «ЭНМАШ» обеспечивает постоянный складской запас запасных частей и резинотехнических изделий для компрессорных установок.
Для уточнения стоимости партии, проверки складских остатков или технической консультации свяжитесь с отделом продаж предприятия.
