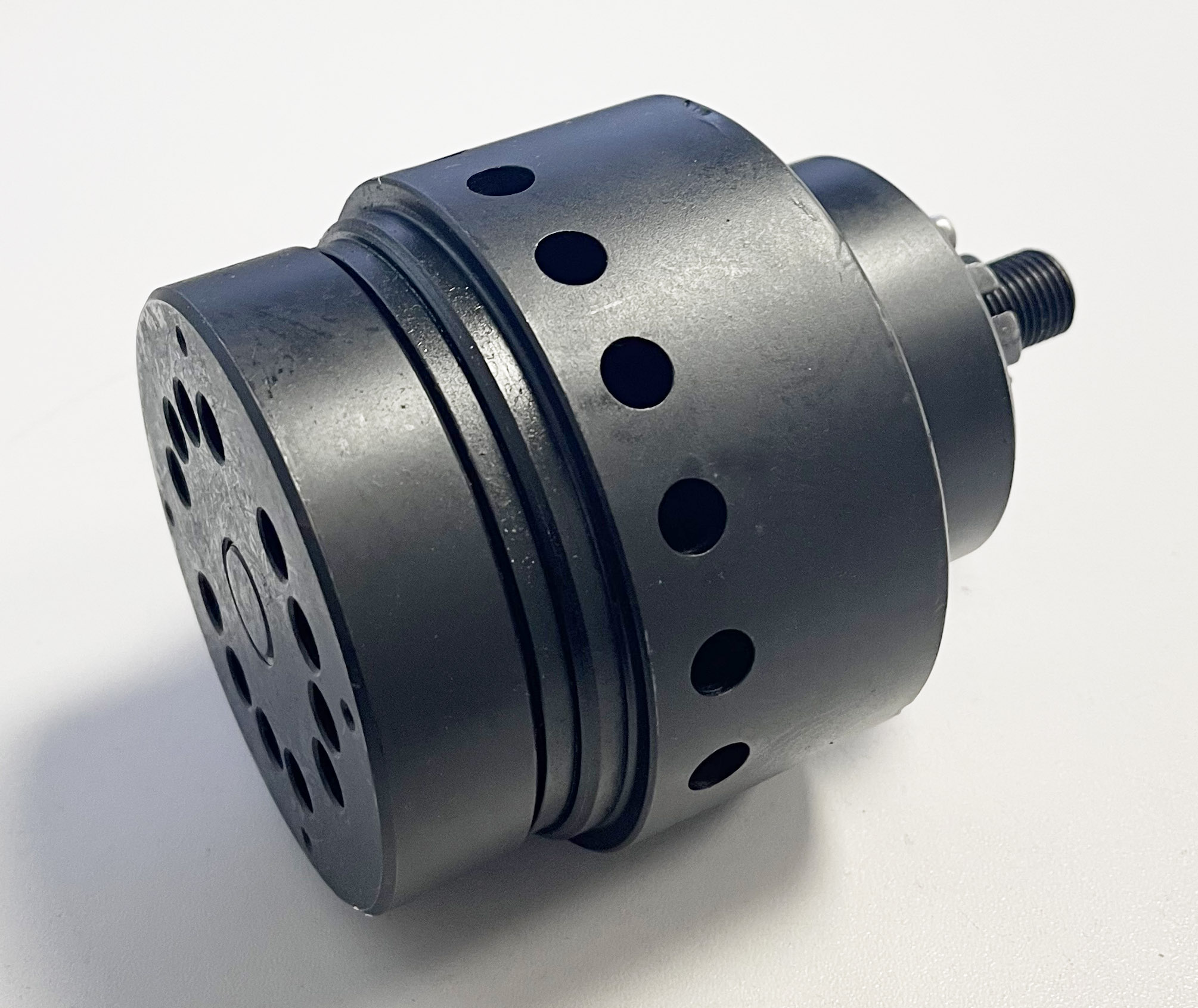

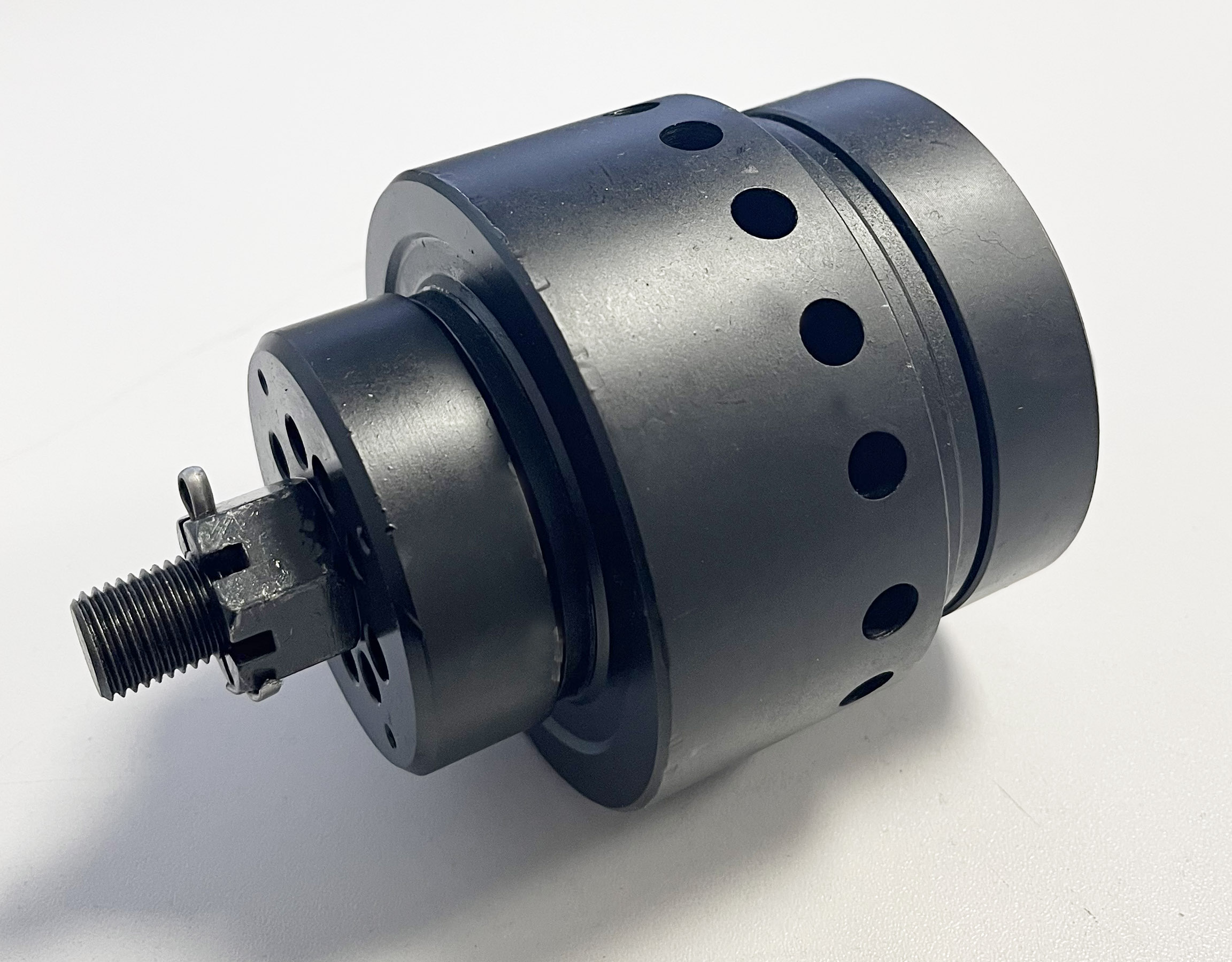

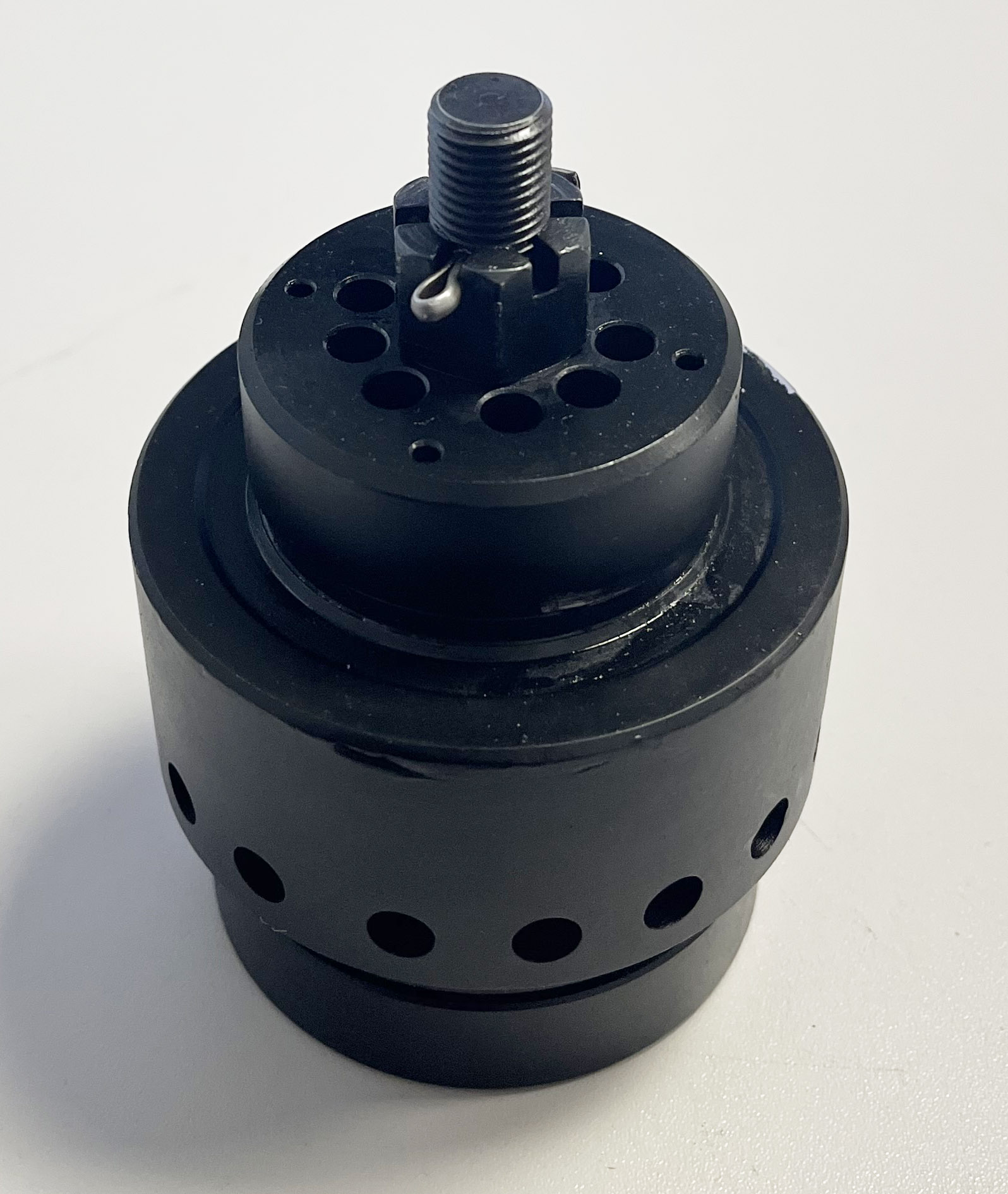

Клапан КК-82

Комбинированный пятачковый клапан марки КК-82 (клапанная доска) от завода-изготовителя ООО «ПКП ЭНМАШ» производится по ТУ 3643-001-43503993-2020. Изделие спроектировано для эксплуатации при максимальном перепаде давлений до 11,0 МПа и служит штатным узлом для поршневых компрессоров модели 302ГП-5/70.

Конструкция и принцип действия

Клапанный блок КК-82 управляет циклами всасывания и нагнетания в поршневых газовых и холодильных компрессорных агрегатах с частотой вращения коленчатого вала до 1500 об/мин. Конструктивно узел включает седло с щелевыми каналами, перекрытие и открытие которых происходит за счет упругой циклической деформации комплекта стальных пластин и пружин.

Состав сборочных единиц клапана:

• Пластина клапана КК-82-4;
• Пластина клапана КК-82-5;
• Пружина клапана КК-82-6;
• Пружина клапана КК-82-7.

Когда требуется замена

Поводом для сервисного обслуживания или полной смены узла служит потеря герметичности сопрягаемых деталей. При износе запорных элементов сжатая среда стравливается обратно во всасывающую камеру, приводя к температурному перегреву компрессора, падению производительности по давлению и повышенной нагрузке на привод.
