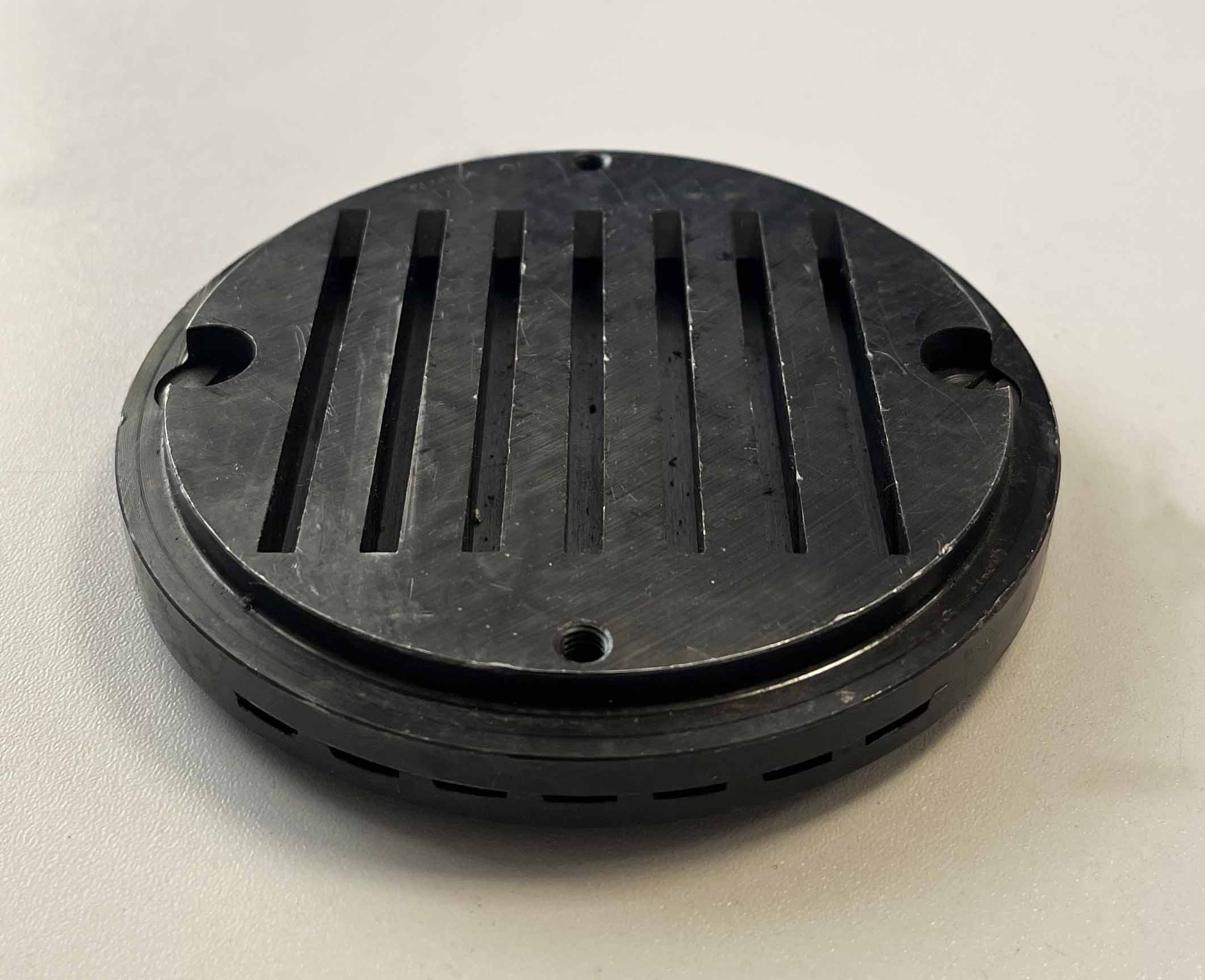

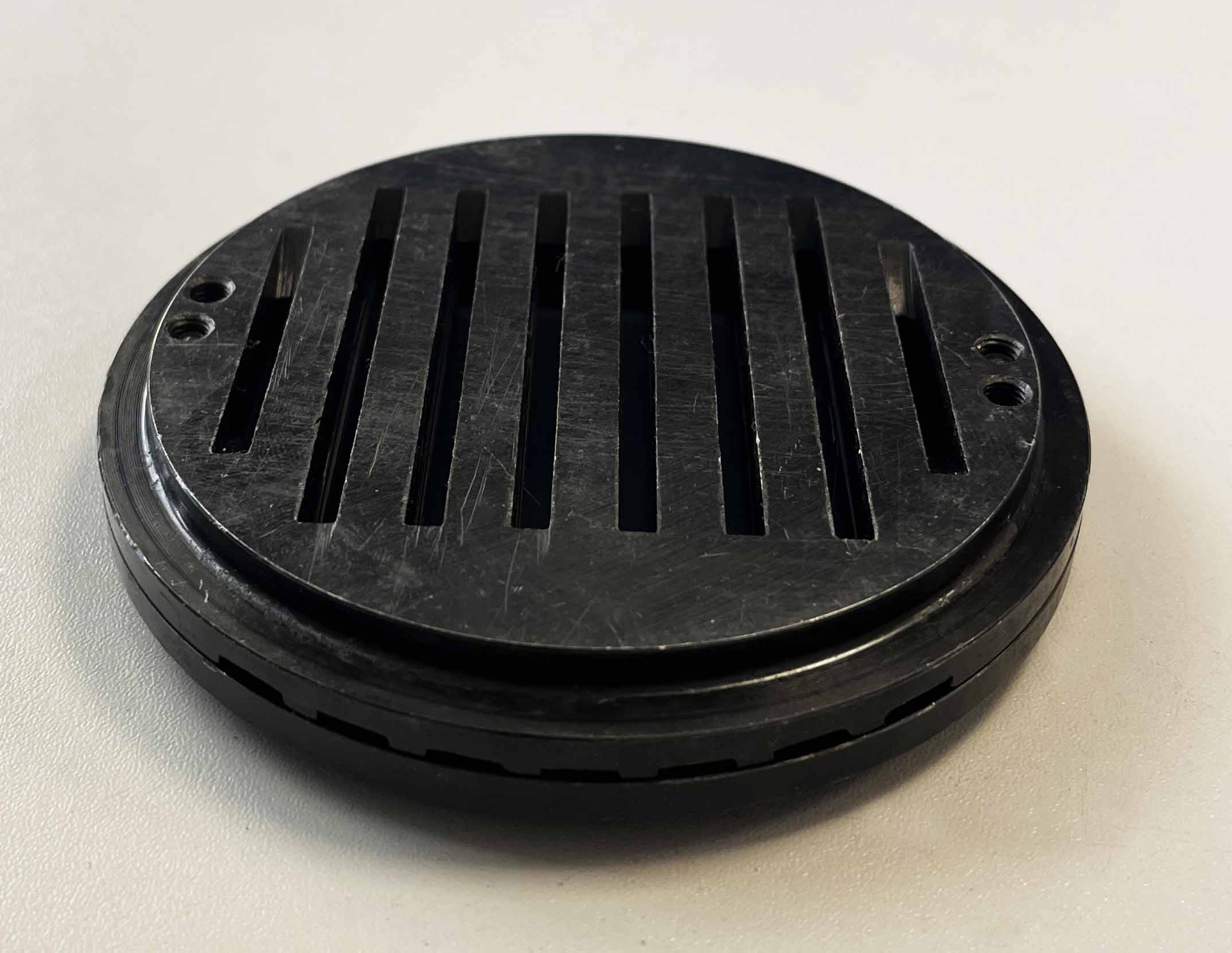

Клапан ленточный полосовой ЛУ 100-2,5 для поршневых компрессоров от завода ООО ПКП «ЭНМАШ»
Эффективное газораспределение и надежная демпферная защита при перепадах давления до 25,0 МПа
Ленточные полосовые клапаны ЛУ 100-2,5 производства ООО ПКП «ЭНМАШ» изготовлены в строгом соответствии с требованиями ТУ 3643-001-43503993-2020. Оборудование спроектировано для применения в воздушных и газовых поршневых компрессорах высокой производительности, работающих с частотой вращения коленчатого вала до 1500 об/мин.
Конструктивное исполнение узла обеспечивает стабильную герметичность и высокий ресурс при циклическом компримировании сред в условиях значительных динамических перепадов давления.
Ключевые преимущества
- Встроенный газовый демпфер: полость между пластиной и стенками проточек седла и ограничителя формирует газовую подушку, смягчающую ударные посадочные нагрузки при закрытии, что многократно снижает механический износ и повышает срок службы клапана.
- Высокая механическая прочность: изготовление из конструкционной стали 45 обеспечивает стойкость к усталостным деформациям и сохранение геометрии при давлении до 25,0 МПа.
- Работа на высоких оборотах: оптимизированная подвижность полосовых пластин гарантирует четкое срабатывание на агрегатах со скоростью вращения вала до 1500 об/мин.
- Доступность оригинальных быстроизнашиваемых деталей: возможность быстрой замены пластин и пружин без замены корпуса целиком.
- Прямые поставки от изготовителя: гарантия соблюдения ТУ, заводской контроль качества и выгодные условия поставки без торговых наценок.
Конструкция и принцип действия
Конструкция клапана ЛУ 100-2,5 включает в себя:
- Седло с концентрическими отверстиями и кольцевыми проточками для беспрепятственного прохода газовой среды.
- Ограничитель подъема пластин со сквозными каналами и пазами, выполняющими роль направляющих.
- Комплект упругих полосовых пластин (чертеж 386-437-003) и прижимных пружин (чертеж 386-437-004).
При снижении перепада давления полосовая пластина плавно прижимается к седлу. Наличие газового демпфера предотвращает растрескивание пластин и разбивание посадочных седел, исключая преждевременную разгерметизацию узла, перегрев компрессора и падение нагнетаемого давления.
Технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение марки | ЛУ 100-2,5 |
| Тип клапана | Ленточный полосовой нагнетательный |
| Производитель | ООО «ПКП «ЭНМАШ» |
| Нормативный документ | ТУ 3643-001-43503993-2020 |
| Материал изготовления | Сталь 45 (Ст.45) |
| Посадочный диаметр | 100,0 мм; 112,0 мм |
| Максимальный перепад давлений | 25,0 МПа |
| Предельная частота вращения вала | До 1500 об/мин |
| Масса изделия | 1,05 кг |
| Комплектующие ЗИП | Пластина 386-437-003, пружина 386-437-004 |
Совместимость с компрессорным оборудованием
Клапаны ЛУ 100-2,5 предназначены для установки на воздушные и газовые поршневые компрессоры следующих типов и модификаций:
- Серия 2ВМ4: 2ВМ4-54/9, 2ВМ4-27/9 и др.
- Серия 102ВМ4
- Серия 2ГМ4
- Серия 102ГМ4
- Серия 2СНМ4
- Серия 102СНМ4
Заказ и сервисная замена
Своевременная замена клапана при потере герметичности предотвращает перегрев компрессорной установки, перегрузку электродвигателя и потерю производительности.
Для консультации по подбору, уточнения складских остатков и расчета стоимости партии клапанов или ЗИП свяжитесь с отделом сбыта завода ООО ПКП «ЭНМАШ».
