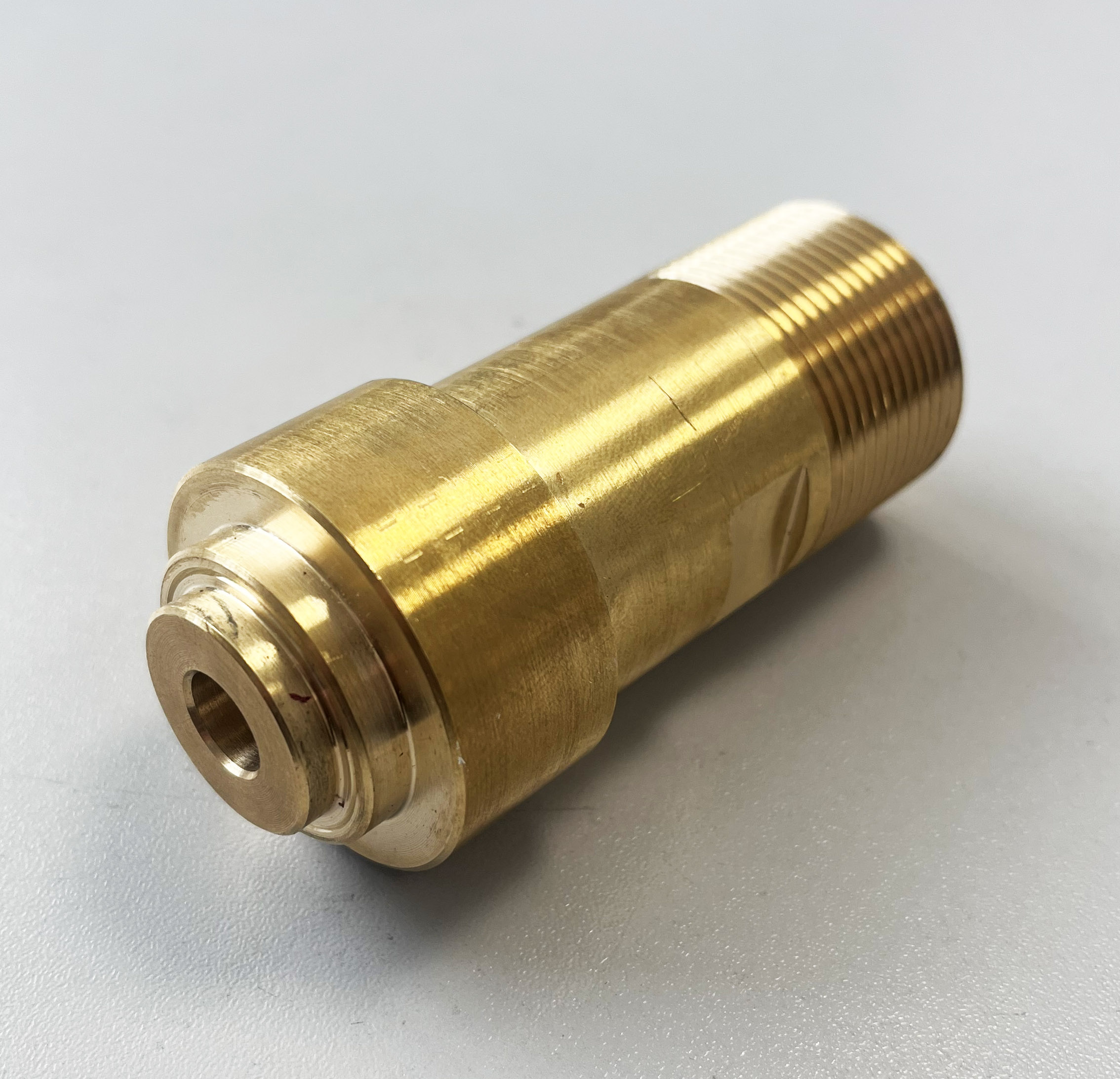

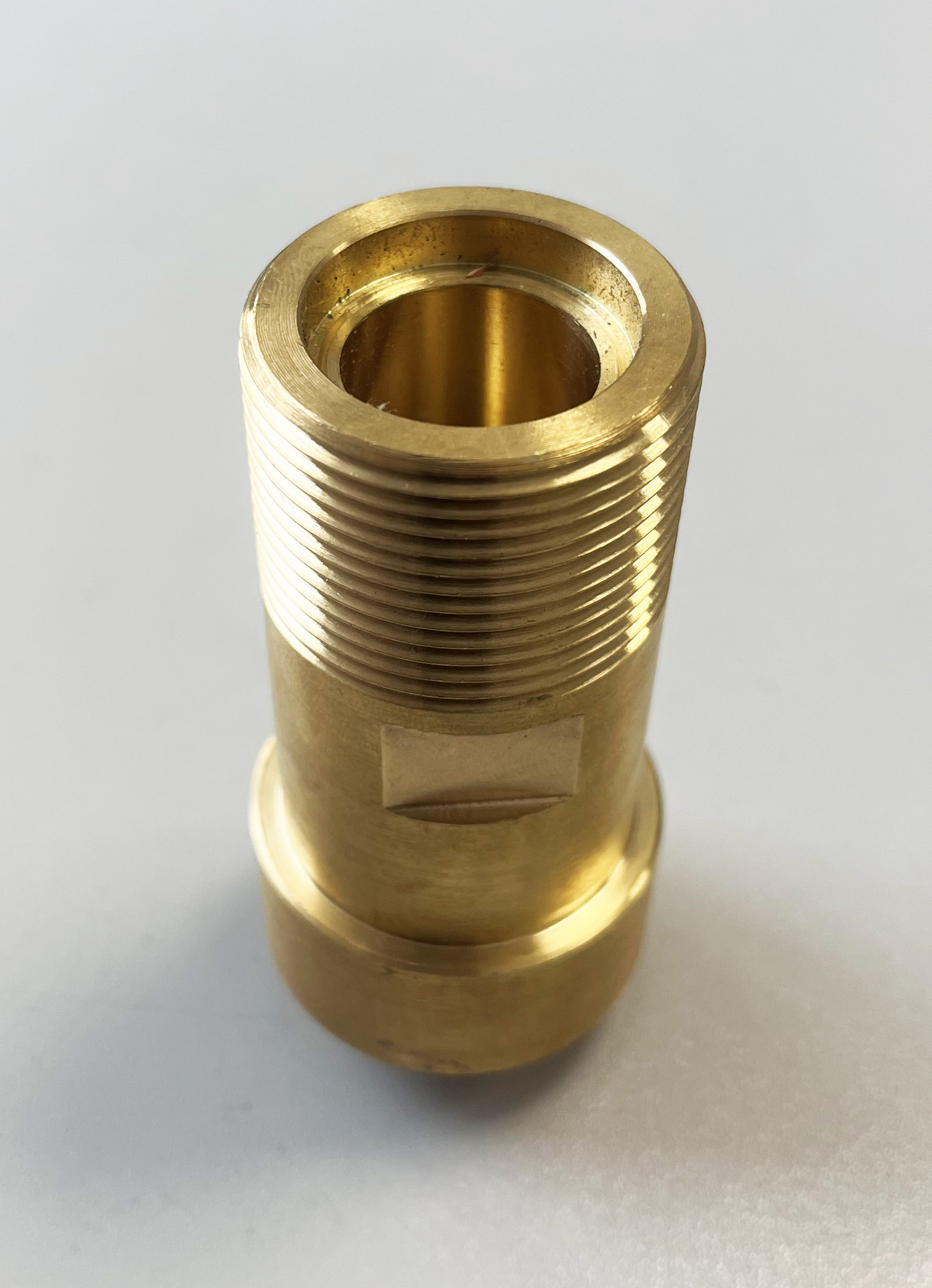

Нагнетательные клапаны для криогенных насосов типа НСГ от завода-изготовителя ООО ПКП «ЭНМАШ»
Надежное запирание и стабильное нагнетание технических газов под высоким давлением
Нагнетательные клапаны производства ООО ПКП «ЭНМАШ» производятся по стандарту ТУ 3643-001-43503993-2020 и предназначены для монтажа в цилиндровых группах КК 2308.01.000 СБ криогенных поршневых насосов (включая агрегаты 22 НСГ-40/40А, 22 НСГ-63/20А).
Узел обеспечивает стабильную подачу и удержание избыточного давления криогенных рабочих сред: жидкого кислорода, жидкого азота и жидкого аргона.
Преимущества продукции
- Высокая герметичность и надежность: прецизионная подгонка сопрягаемых деталей исключает обратный переток и падение давления в рабочей линии.
- Криогенная износостойкость: применение специализированных сплавов и строгий заводской контроль по ТУ гарантируют длительный ресурс работы при экстремально низких температурах и циклических нагрузках.
- Универсальная применяемость: один типоразмер подходит для широкой линейки промышленных насосов серий 2 НСГ, 12 НСГ, 21 НСГ и 22 НСГ.
- Поставки напрямую от изготовителя: выгодные цены без наценок посредников, гарантированное качество и быстрая отгрузка со склада.
Конструкция и принцип действия
Нагнетательный клапан выполняет функцию надежного обратного затвора рабочей полости насоса:
- Конструктив: корпус повышенной прочности, калиброванная пружина и комплект крепежных гаек.
- Принцип работы: при повышении давления в рабочей втулке выше линии нагнетания клапан отходит от седла, пропуская среду в систему. При падении давления в полости втулки клапан мгновенно возвращается в исходное положение, герметично перекрывая канал и предотвращая возврат сжиженного газа обратно в цилиндр.
Таблица совместимости и применяемости
Клапаны полностью совместимы со следующими модификациями криогенных поршневых насосов:
- Серия 2 НСГ:
- 2 НСГ-0,025/20; 2 НСГ-0,0278/20-2; 2 НСГ-0,0347/40-2;
- 2 НСГ-0,063/20; 2 НСГ-0,0695/20-2;
- 2 НСГ-0,089/20-2; 2 НСГ-0,089/25-2; 2 НСГ-0,089/40-2-2;
- 2 НСГ-0,1/20; 2 НСГ-0,1110/20-2; 2 НСГ-0,16/20;
- 2 НСГ-0,1750/20-2; 2 НСГ-0,1750/20-2-2; 2 НСГ-0,2/20-2-2.
- Серия 12 НСГ: 12 НСГ-80/40; 12 НСГ-125/20.
- Серия 21 НСГ
- Серия 22 НСГ: 22 НСГ-40/40; 22 НСГ-40/40А; 22 НСГ-63/20А.
Заказ и консультация
ООО ПКП «ЭНМАШ» обеспечивает стабильные поставки оригинальных комплектующих для криогенной техники.
Свяжитесь с отделом продаж для уточнения наличия, расчета оптовых цен и согласования сроков доставки.
