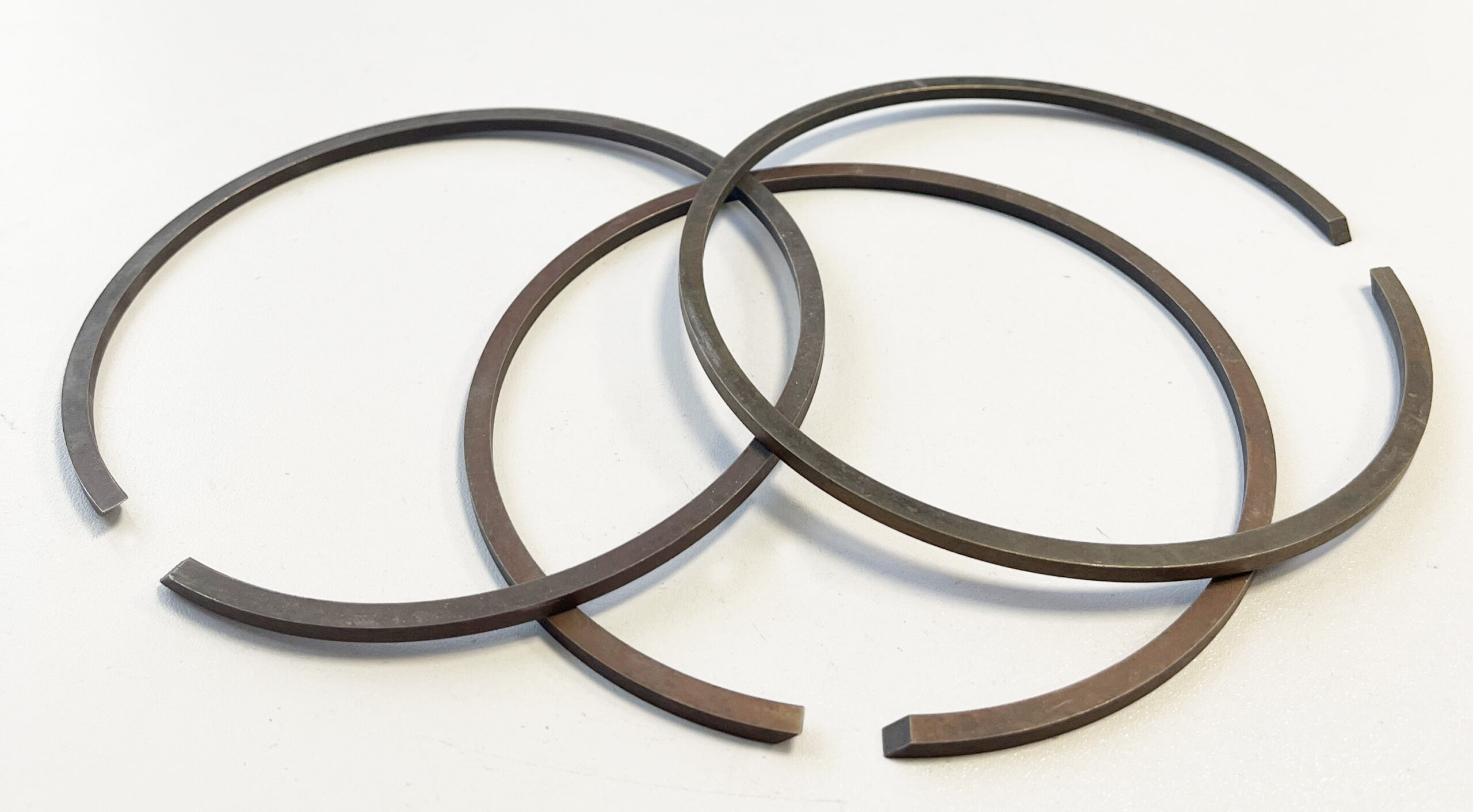

Кольцо поршневое 5П50/15-2.2 — деталь поршневой группы компрессора. Материал по каталожным характеристикам: СЧ20-44. Обозначение и исполнение следует сверить с документацией оборудования перед заказом.
Исполнение и основные параметры
- Номер чертежа: 5П50/15-2.2
- Наружный диаметр, мм: 500,0
- Внутренний диаметр, мм: 472,0
- Высота, мм: 9,0
- Радиальная толщина, мм: 14,0
- Масса, кг: 1,404
- Конструктивное исполнение: компрессионное,уплотнительное
- Исполнение: с прямым замком
Подбор и проверка перед заказом
При подборе кольца 5П50/15-2.2 необходимо убедиться в соответствии размеров и материала требованиям конкретного компрессора. Следует сверить наружный и внутренний диаметры, высоту, радиальную толщину, а также исполнение замка с чертежом или руководством по эксплуатации.
Подбор по документации
При подборе детали «Кольцо поршневое 5П50/15-2.2» сопоставьте обозначение с ведомостью запасных частей и чертежом узла. Размеры кольца проверяют вместе с геометрией посадочного места. Одинаковый наружный диаметр сам по себе не подтверждает взаимозаменяемость деталей.
Что проверить перед заказом
- Точное обозначение детали и номер чертежа в документации оборудования.
- Наружный и внутренний диаметры, высоту и радиальную толщину или ширину, если они предусмотрены конструкцией.
- Марку материала, назначение кольца и исполнение замка.
- Применимость для конкретного узла, рабочей среды и режима эксплуатации.
- Необходимое количество деталей и требования к сопроводительным документам.
При расхождении размеров или обозначений приложите к заявке чертёж либо эскиз детали. Уточнение исполнения до заказа помогает подобрать требуемую позицию и избежать замены на внешне похожее кольцо.
Запрос в ЭНМАШ
Для запроса на Кольцо поршневое 5П50/15-2.2 укажите обозначение, количество и модель оборудования. При наличии приложите чертёж или спецификацию узла. Если необходимо уточнение материала, размеров или исполнения замка, перечислите эти требования в заявке. Стоимость, наличие и условия поставки уточняются при обращении.
