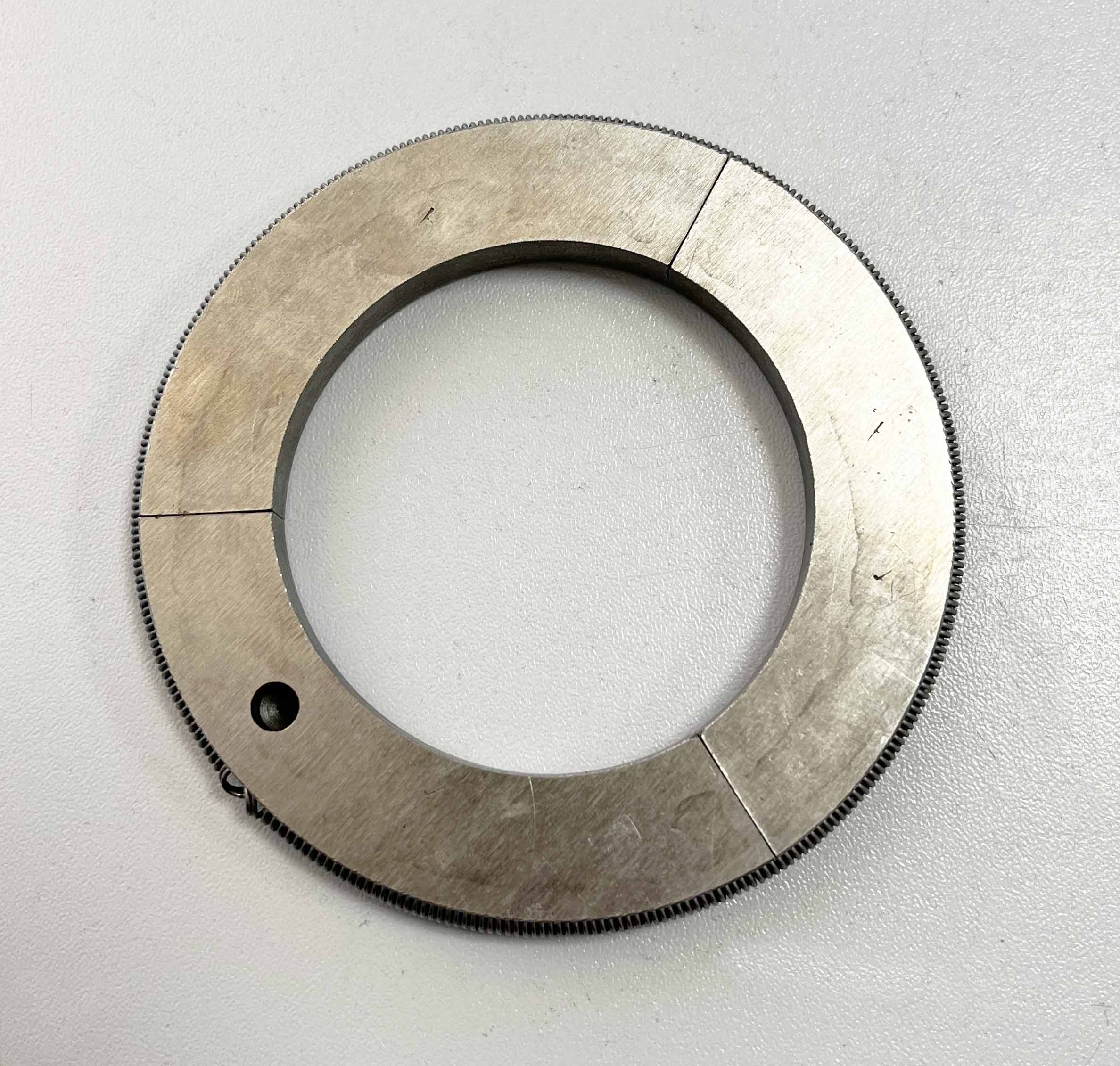

Кольцо уплотняющее Н 78-58-13 для поршневых компрессоров от завода ООО ПКП «ЭНМАШ»
Надежная герметизация штоковой камеры и защита от утечек технических газов под давлением
Кольцо уплотняющее Н 78-58-13 производства ООО ПКП «ЭНМАШ» изготовлено в соответствии с требованиями стандарта ТУ 3643-001-43503993-2020 по чертежу 71-2-2. Изделие спроектировано для комплектации сальниковых узлов штока компрессорных агрегатов серий 2ВМ10 и 4ВМ10.
Применение антифрикционного чугуна марки АЧС-3 обеспечивает высокий ресурс работы узла при компримировании технических газов (кислорода, азота, аргона, воздуха) в условиях интенсивных циклических нагрузок и трения.
Ключевые преимущества
- Антифрикционный чугун АЧС-3: обладает повышенной стойкостью к износу при граничной смазке, предотвращает задиры штока и сохраняет стабильность формы при нагреве.
- Точная посадка по чертежу 71-2-2: заводская металлообработка гарантирует беспрепятственную установку в сальниковую камеру ∅60 мм без дополнительной подгонки.
- Надежная защита от утечек: оптимизированная геометрия кольца обеспечивает плотное и равномерное распределение давления сальниковой набивки вдоль штока.
- Прямые поставки от производителя: отсутствие торговых наценок, гарантия оригинального качества и оперативная отгрузка со склада.
Назначение и принцип работы
Кольцо монтируется в сальниковый блок штока (сальник ∅60-4), образующий герметичную камеру вокруг движущегося штока компрессора:
- В полость камеры закладывается уплотнительный материал (сальниковая набивка), регулируемый поджимными шпильками и гайками.
- Кольцо Н 78-58-13 передает усилие затяжки вдоль штокового цилиндра, надежно запирая нагнетаемый газ в рабочей зоне компрессора.
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование | Кольцо уплотняющее Н 78-58-13 |
| Производитель | ООО ПКП «ЭНМАШ» |
| Нормативный документ | ТУ 3643-001-43503993-2020 |
| Чертежный номер узла | Чертеж 71-2-2 (сальник ∅60-4) |
| Посадочный диаметр | 60 мм |
| Материал изготовления | Антифрикционный чугун АЧС-3 |
| Масса детали | 0,172 кг |
| Рабочие среды | Воздух, кислород, азот, аргон |
Совместимость с компрессорным оборудованием
Кольцо уплотняющее Н 78-58-13 подходит для оппозитных поршневых компрессоров:
- Серия 2ВМ10: 2ВМ10-50/8; 2ВМ10-50/9; 2ВМ10-63/9
- Серия 4ВМ10: 4ВМ10-100/8; 4ВМ10-100/9; 4ВМ10-120/9
Заказ и консультация
ООО ПКП «ЭНМАШ» обеспечивает постоянное наличие ходовых типоразмеров на складе и прямые поставки по всей России.
Для получения коммерческого предложения или счета свяжитесь с отделом продаж.
