Пластина ПИК 110-4,0АМ

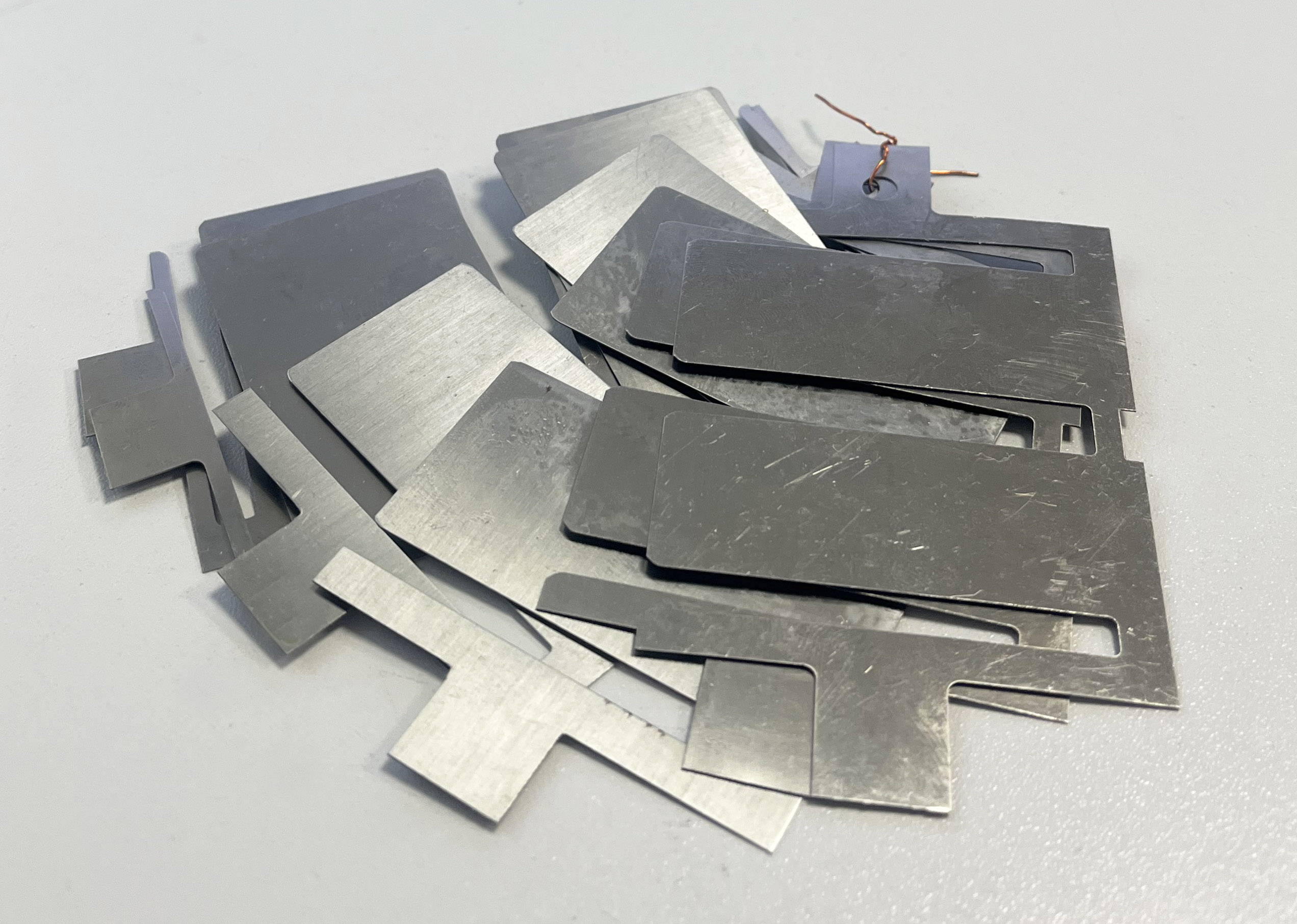

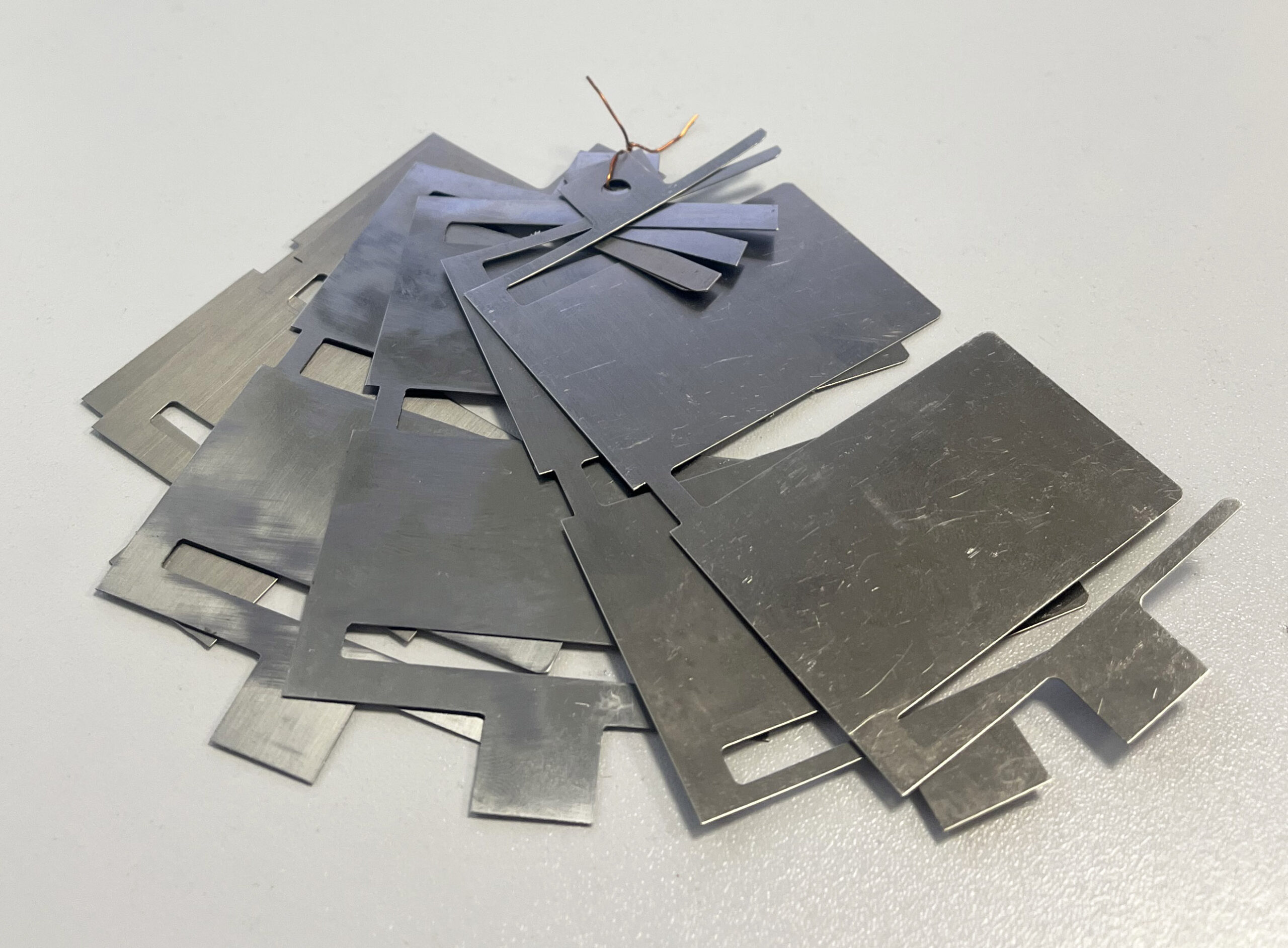

Комплект пластин клапана ПИК 110-4,0 АМ (6 шт.) производства ООО «ПКП ЭНМАШ»

Заводской ремкомплект пластин ПИК 110-4,0 АМ выпускается предприятием ООО «ПКП ЭНМАШ» по ТУ 3643-001-43503993-2020. Набор из 6 пластин спроектирован для прямоточных всасывающих и нагнетательных клапанов с посадочным диаметром 110 мм, монтируемых на компрессорные установки марок 205ВП-13/250, 4М10-40/70 и 305ВП-16/70. Изделия предназначены для воздушных и газовых поршневых агрегатов с рабочей частотой вращения вала до 1000 об/мин (при работе как со смазкой, так и без смазки цилиндров).

Технические параметры узла:

• Модель клапана: прямоточный тип ПИК;
• Посадочный размер: 110 мм;
• Комплектность: 6 пластин;
• Тип исполнения: всасывающий / нагнетательный;
• Конструкционный материал: специализированная высокопрочная пружинная сталь марок Sandvik 7C, Sandvik 20C, сохраняющая упругие свойства при экстремальных знакопеременных нагрузках.

Принцип работы и показания к замене

Пластина выступает подвижным барьером: под воздействием потока сжимаемой среды стальные полосы упруго прогибаются, открывая газовые каналы в седле, а в обратной фазе перекрывают их. Износ, усталостные трещины или потеря упругости вызывают разгерметизацию узла. В этом случае сжатый газ перетекает обратно во всасывающую камеру, что приводит к перегреву ступеней компрессора, токовым перегрузкам двигателя и невозможности набрать требуемое рабочее давление.

Инструкция по сборке:

1. Элементы центруются относительно друг друга с помощью технологических пазов клапана и направляющей планки плиты.
2. Укладка пластин осуществляется строго желобчатостью (вогнутой поверхностью) к входным клапанам сопряженного седла.
