Запчасти для компрессора 2ВМ4-8/401

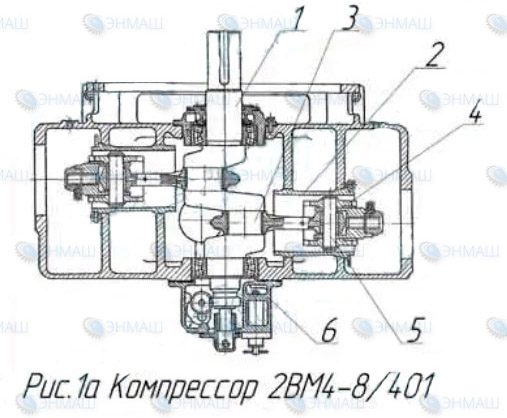

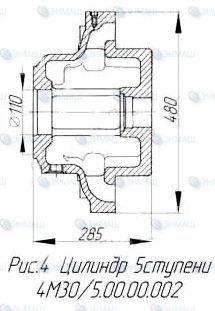

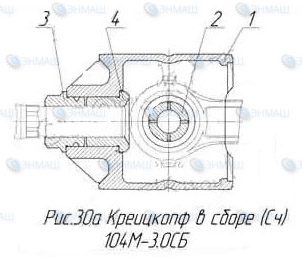

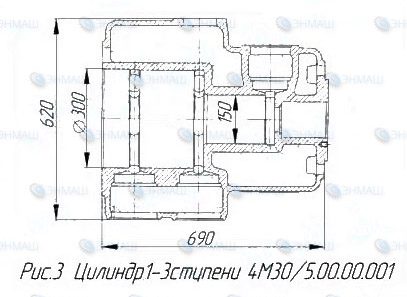

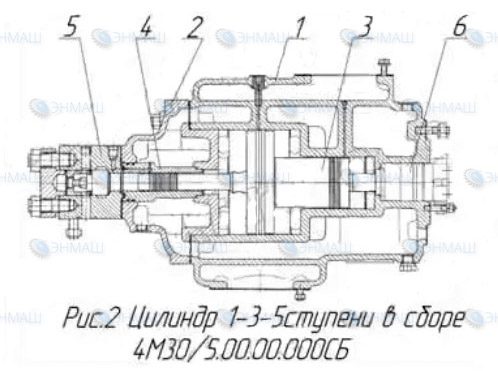

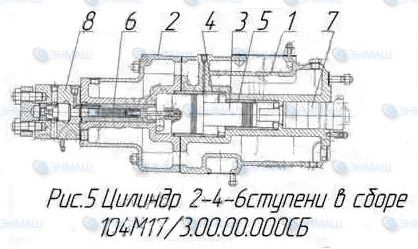

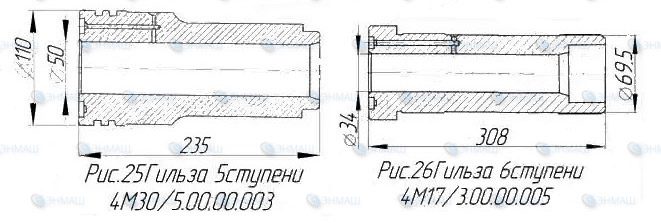

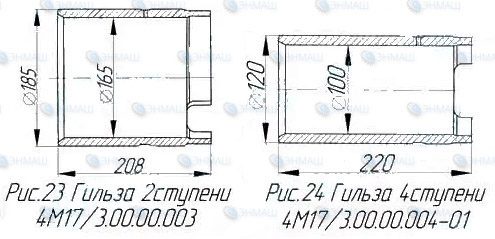

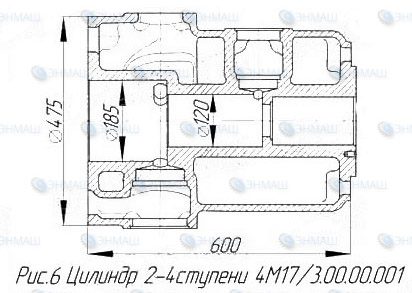

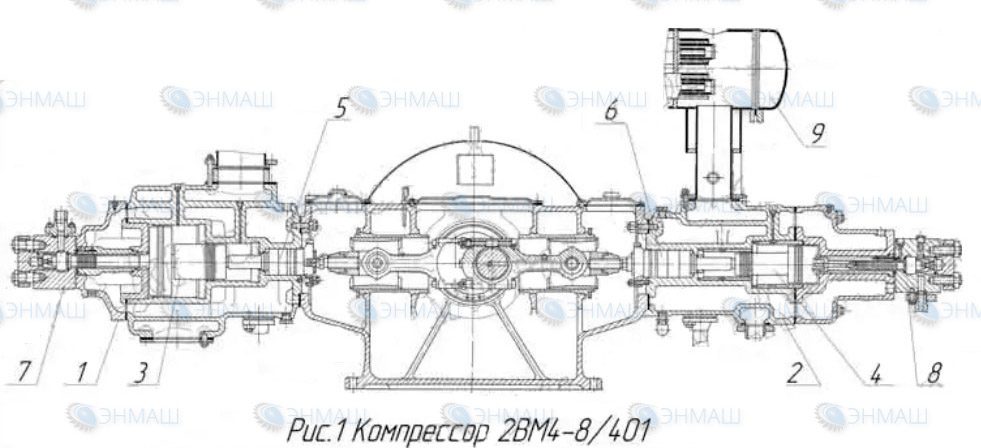

Компрессор 2BM4-8/401 является поршневым и оппозитным, оснащен крейцкопфом и относится к категории стационарных 6-ступенчатых. В его состав входит рама, отлитая из чугуна и обладающая коробчатой формой в поперечнике, с расположенными внутри усиливающими ребрами. Вверху рама оснащена специальными техническими люками, упрощающими ремонтные работы и процесс техобслуживания. В раму интегрирован электромотор с приводом и двумя скоростями. Компрессор оснащен парой цилиндров, каждый из которых в свою очередь обладает тремя ступенями сжатия. Цилиндры первых 2-х ступеней изготавливаются из чугуна методом литья. При этом остальные цилиндры оснащены сменными гильзами, материалом изготовления которых может быть как чугун, так и легированная сталь с высоким содержанием хрома.

нажмите для увелечения

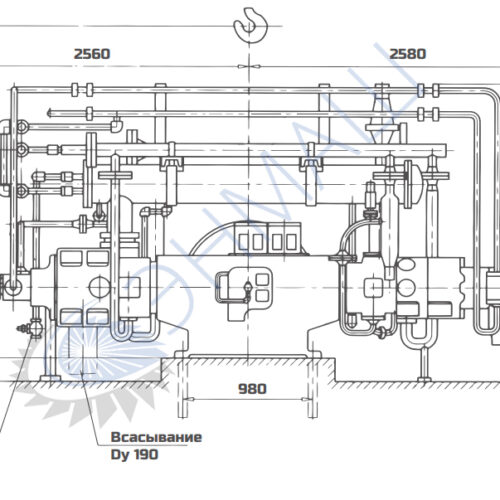

Компрессоры 2BM4-8/401 стационарного типа позволяют сжимать воздух до уровня давления в 401 килограмм на кв. см., а затем в сжатом виде подают его в роли энергоносителя. Оборудование обеспечивает производительность на уровне 8 кубометров в минуту. Сфера использования данных установок практически неограниченная, но, как правило, их применяют в металлургической отрасли для обеспечения нормальной работы плавильных печей двух типов – доменных и мартеновских. Также они необходимы для генерации кислорода и в тех сферах, где нужно хранить большие объемы сжатого воздуха.

Приобрести данное оборудование можно в ООО ПКП «ЭНМАШ».

Компрессорная установка включает в себя несколько компонентов. К ним, помимо собственно компрессора, относятся газоохладители, охлаждающий контур, элементы автоматизации управления и защитные предохранители. Стандартный компрессор в общем случае делится на несколько ключевых компонентов: основание, цилиндры и электромотор.

Приведение установки в движение происходит за счет асинхронного электромотора с двумя скоростями, интегрированного в раму компрессорного оборудования. Охладительный контур является водяным, относится к категории незамкнутых и оснащен регулирующим вентилем.

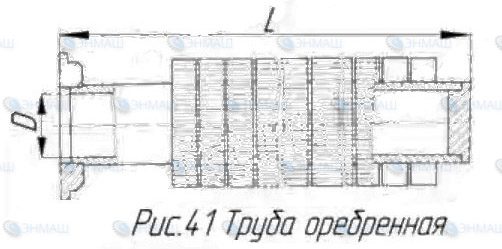

Газоохладители представляют собой кожухо-трубную аппаратуру в форме цилиндров, характеризующуюся наличием продольно оребренных труб. Газоохладители, являющиеся частью 1-й ступени многоступенчатых агрегатов, ставятся прямо на компрессор. При этом все остальные газоохладители монтируются раздельно, на специально выделенных основаниях охладителей 1-й ступени, либо на сварочной раме. Воздух, подвергающийся сжатию, не только охлаждается, но и очищается от присутствия масел и воды с помощью влагомаслоотделителя.

Технические характеристики компрессора 2BM4-8/401

Смазка и остужение компрессора 2BM4-8/401

За смазывание внутренних механизмов агрегата отвечают 2 независимо работающие системы. В их числе:

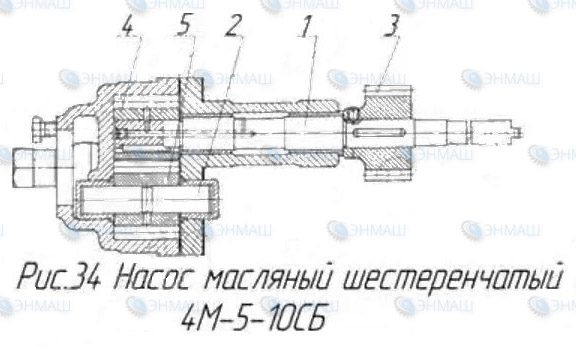

• система низкого давления, предназначенная для обрабатывания приводного механизма смазывающим материалом. Здесь низ рамы играет роль масляного резервуара. Из него происходит подача масла через шестеренчатый насос на подвижные элементы;
• система высокого давления, используемая для обработки цилиндров смазочным составом. Роль масляного резервуара выполняет лубрикатор. Из него происходит подача масла на цилиндры с помощью многопоршневого насоса.

Остужение компрессорной установки осуществляется с помощью жидкости, а сам охлаждающий контур является незамкнутым и оснащен специальным вентилем для регулировки процесса. Для заполнения охлаждающего контура используется обычная водопроводная вода. С ее помощью осуществляется промывка любых газоохладителей, вне зависимости от ступени.

Газоохладители, относящиеся к 1-й ступени, прикрепляются к раме компрессорной установки. А все прочие газоохладители, исходя из специфики их конструкции, фиксируются или на специально выделенной раме, или на охладителе 1-й ступени. Контроль над температурными характеристиками газа, подвергаемого сжиманию, осуществляется на всех этапах данного процесса без исключения. Сжимаемый воздух не только остужается, но и параллельно осушается, очищается от присутствия масел посредством влагомаслоотделителя.

Защитные механизмы и контроль параметров

Компрессорная установка 2BM4-8/401 имеет встроенные, автоматически срабатывающие защитные предохранители и систему, позволяющую контролировать ключевые параметры работы оборудования (давление, температуру, уровень масла и др.). Этот автоматический контур управления делится на несколько подсистем, оборудованных электрическим приводом, который при необходимости отключает компрессор, останавливая работу электромотора. Это помогает предотвратить аварии в случае выхода параметров функционирования компрессора за пределы допустимых значений. При отключении компрессора включается светозвуковая сигнализация. Делается это в следующих случаях:

• когда резко повышается температура воздуха;
• если случается короткое замыкание и/или повреждаются какие-либо компоненты электропривода и управляющего контура;
• когда сильно падает гидравлическое давление в системе смазывания трансмиссии;
• если превышается разрешенный уровень давления в системе нагнетания;
• когда чрезмерно снижается расход охлаждающей жидкости.

Всё это позволяет обеспечить безопасность работы оборудования.

Данная модель компрессора способна штатно функционировать в любом климате. Единственные требования к условиям эксплуатации – высота максимум 1 километр над уровнем моря и максимальная температура воды, подаваемой в остужающий контур, +25°C. Если агрегату предстоит функционировать, контактируя с взрывоопасными газами, он выпускается в специальном взрывозащищенном исполнении.

Компания ЭНМАШ предлагает купить запчасти для компрессора 2BM4-8/401, а также другие запчасти необходимые для поршневых компрессоров. Получите консультацию бесплатно прямо сейчас! Звоните по телефону +7 (495) 225-44-97 или оставьте заявку на сайте. Также заявки принимаются и на адрес электронной почты en-mach@yandex.ru. Наши сотрудники непременно свяжутся с Вами и помогут подобрать именно те детали, которые вам нужны.
