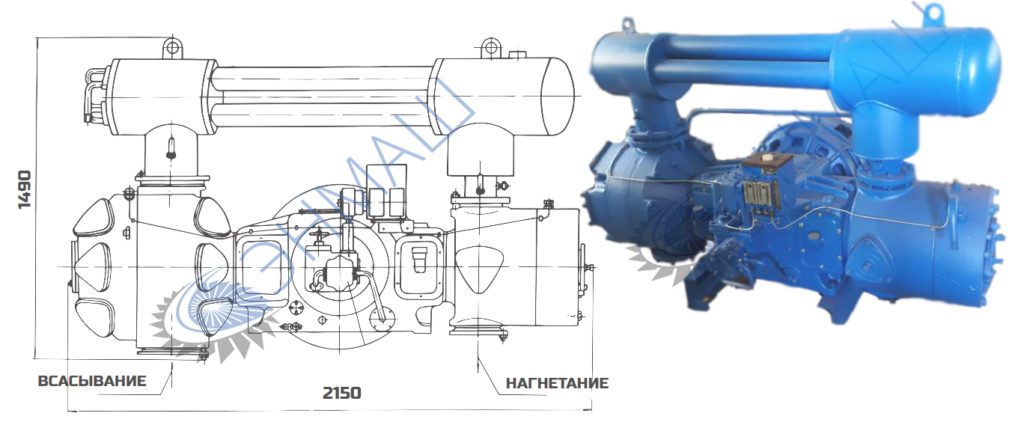

Компрессор 2ВМ2,5-12/9 (2ВМ2,5-14/9) – современное оппозитное устройство с двухступенчатым сжатием газа. Данный аппарат активно применяется на различных предприятиях. Без него не обходятся компании, которые работают в горнодобывающей и металлургической сферах, когда не требуются сильно высокие показатели сжимаемого воздуха. Устройство является безопасным постоянным источником энергии. Имеет высокую эффективность — 12 м3/мин.
Купить компрессор по низкой цене можно в компании ООО ПКП ЭНМАШ. Мы продаем сертифицированное оборудование. Можете приобрести аппараты как в розницу, так и оптом.
Особенности компрессора
Конструкция состоит из чугунной рамы с коробчатым сечением с усилением. Представляет собой картер для смазочной системы. В раме установлен электродвигатель асинхронного типа с короткозамкнутым ротором ДАСК-90. Чтобы компрессором было удобно пользоваться, модель можно оснастить приводом, который будет связан с отдельным электродвигателем с конкретными показателями.
Устройство имеет двойную систему смазки элементов движения и сжатия трущихся элементов. В первом случае масло подводится к цилиндру с помощью трубопроводов, во втором — масло нагнетается благодаря шестерному насосу. Также компрессор обладает двухступенчатой жидкостной системой охлаждения воздуха. Как рабочее тела используется вода. Чтобы очищать сжимаемый воздух, применяются влагомаслоотделители.
Технические характеристики компрессора 2ВМ2,5-14/9 (2ВМ2,5-12/9)
| 2ВМ2,5-12/9 | 2ВМ2,5-14/9 | |
|---|---|---|
| Производительность, м3/мин | 12 | 14 |
| Давление избыточное, кгс/cм2 | 9 | 8 |
| Мощность привода, кВт | 90 | 90 |
| Массовый расход охлаждающей воды (м3/ч, не более) | 8 | 8 |
| Массовый расход масла для смазки цилиндров и сальников (г/ч, не более) | 40 | 40 |
| Габаритные размеры, м | 1,40x2,20x1,75 | 1,40x2,20x1,75 |
| Масса, кг | 3000 | 3000 |
Особенности компрессора
Конструкция состоит из чугунной рамы с коробчатым сечением с усилением. Представляет собой картер для смазочной системы. В раме установлен электродвигатель асинхронного типа с короткозамкнутым ротором ДАСК-90. Чтобы компрессором было удобно пользоваться, модель можно оснастить приводом, который будет связан с отдельным электродвигателем с конкретными показателями.
Устройство имеет двойную систему смазки элементов движения и сжатия трущихся элементов. В первом случае масло подводится к цилиндру с помощью трубопроводов, во втором — масло нагнетается благодаря шестерному насосу. Также компрессор обладает двухступенчатой жидкостной системой охлаждения воздуха. Как рабочее тела используется вода. Чтобы очищать сжимаемый воздух, применяются влагомсалоотделитили.
Преимущества устройства
У компрессора имеются следующие достоинства:
-
- Автоматическая система сигнализации и защиты;
- встроенная система управления;
- возможность регулировать производительность;
- возможность использовать привод, работающий от встроенного или отдельного электродвигателя;
- работа в разных климатических условиях.
У нас вы можете купить запасные части компрессора 2ВМ2,5-12/9 и 2ВМ2,5-14/9. Для того чтобы узнать цены и возможные скидки, в заявке укажите чертежный номер детали.

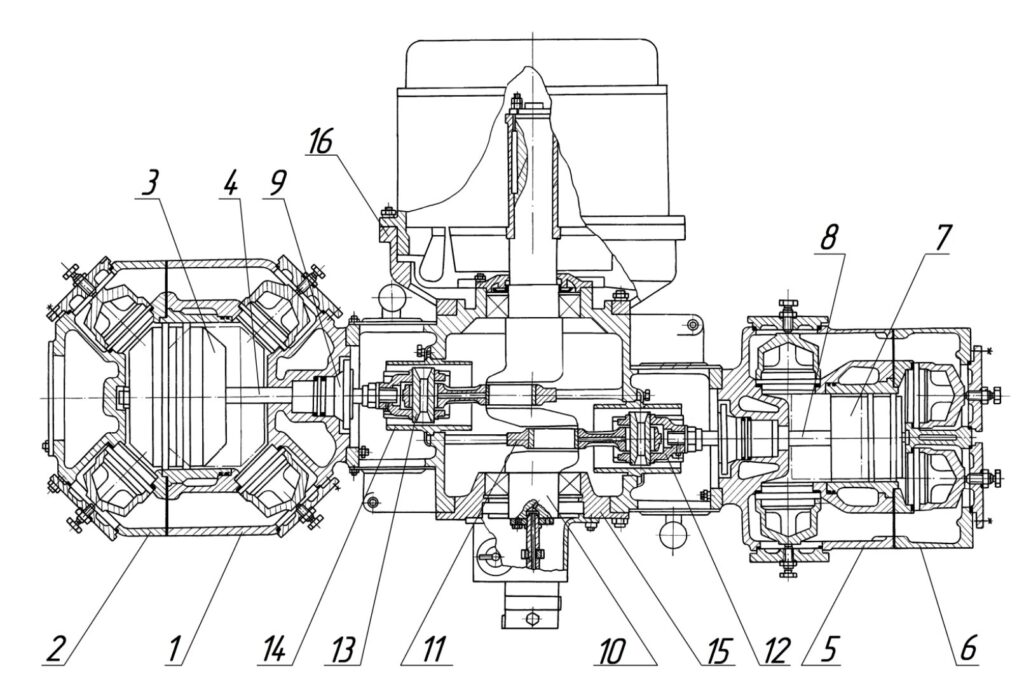

| Поз. | Наименование | Обозначение | Примечание |
|---|---|---|---|

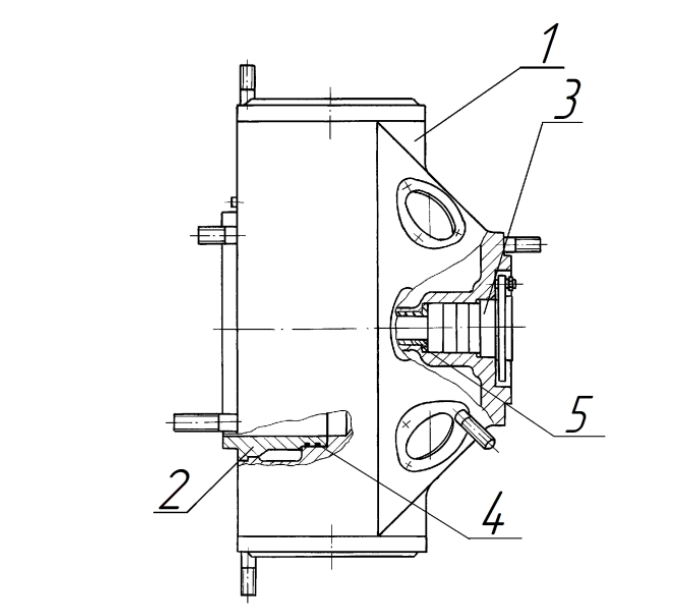

| 1 | Цилиндр 1 ступени | ИГШП.304131.025СБ | |

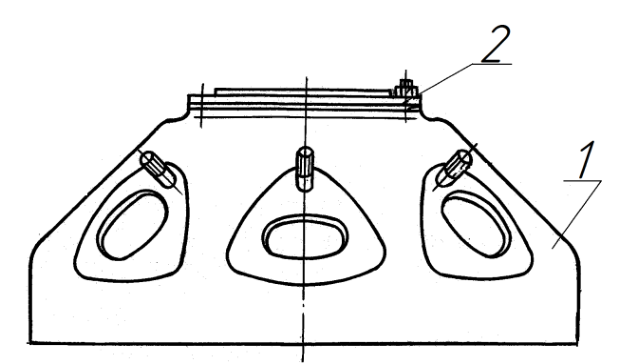

| 2 | Крышка цилиндра 1ступени | ИГШП.304131.026СБ | |
| 3 | Поршень 1 ступени | ИГШП.306741.015-02СБ ИГШП.306741.015-01СБ | 2ВМ2,5-14/9 2ВМ2,5-12/9 |
| 4 | Шток 1 ступени | ИГШП.716733.003-02 ИГШП.716733.003 | 2ВМ2,5-14/9 2ВМ2,5-12/9 |

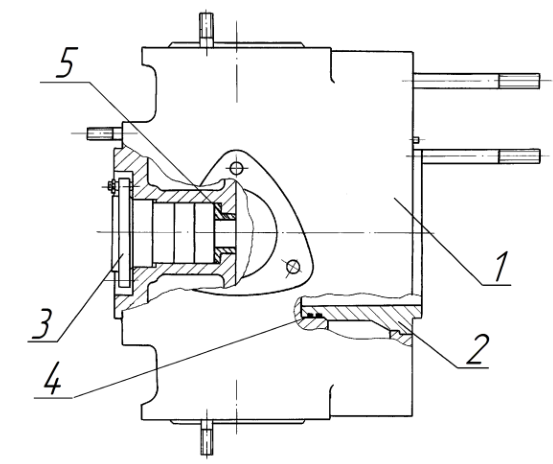

| 5 | Цилиндр 2 ступени | ИГШП.304131.028СБ | |

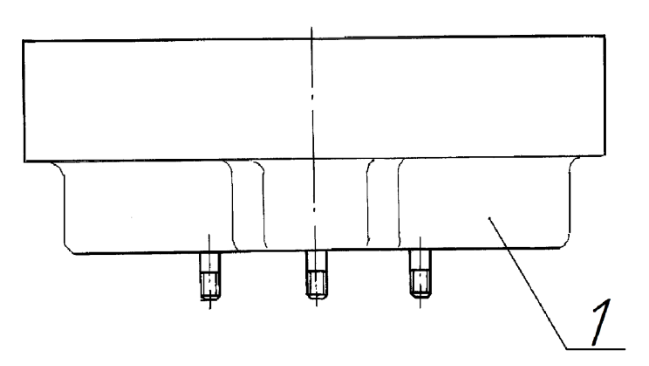

| 6 | Корпус цилиндра 2ступени | ИГШП.304131.007СБ | |
| 7 | Поршень 2 ступени | ИГШП.306741.018-02СБ ИГШП.306741.018-01 | 2ВМ2,5-14/9 2ВМ2,5-12/9 |
| 8 | Шток 2 ступени | ИГШП.716733.003-03 ИГШП.716733.003-01 | 2ВМ2,5-14/9 2ВМ2,5-12/9 |
| 9 | Уплотнительное устройство | ИГШП.305314.001СБ | |
| 10 | Коленчатый вал | ИГШП.303735.001-02СБ ИГШП.303735.003-02СБ | 2ВМ2,5-14/9 2ВМ2,5-12/9 |
| 11 | Шатун | ИГШП.304512.002СБ | |
| 12 | Крейцкопф | ИГШП.304516.002СБ | |
| 13 | Палец (ось) | ИГШП.715671.002 | |
| 14 | Втулка | ИГШП.714442.002 | |
| 15 | Корпус | ИГШП.724252.005 | |
| 16 | Корпус | ИГШП.724252.006 ИГШП.724252.001 | 2ВМ2,5-14/9 2ВМ2,5-12/9 |
| Поз. | Наименование | Обозначение | Примечание |
|---|---|---|---|

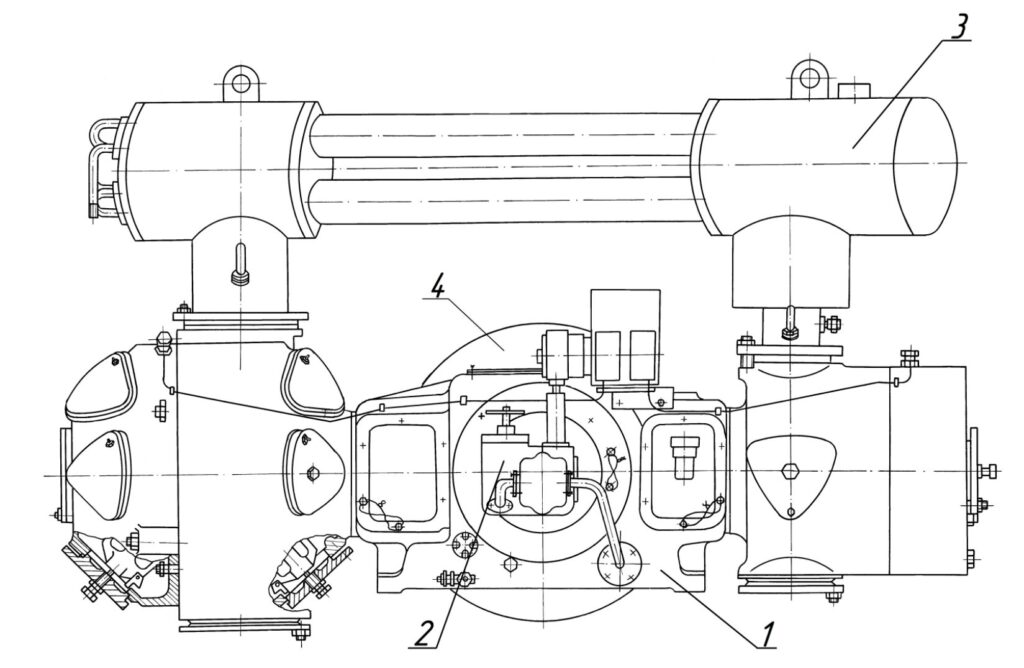

| 1 | Станина | ИГШП.733364.006 | |
| 2 | Система смазки | ИГШП.306591.001СБ | |
| 3 | Холодильник | ХРП-3 (502101; 502101-01) | |
| 4 | Электродвигатель | АИН45/90А12/6ПКУЗ 4АВ2К280А12/6УЗ | 2ВМ2,5-14/9 2ВМ2,5-12/9 |
| Наименование | Обозначение | |
|---|---|---|

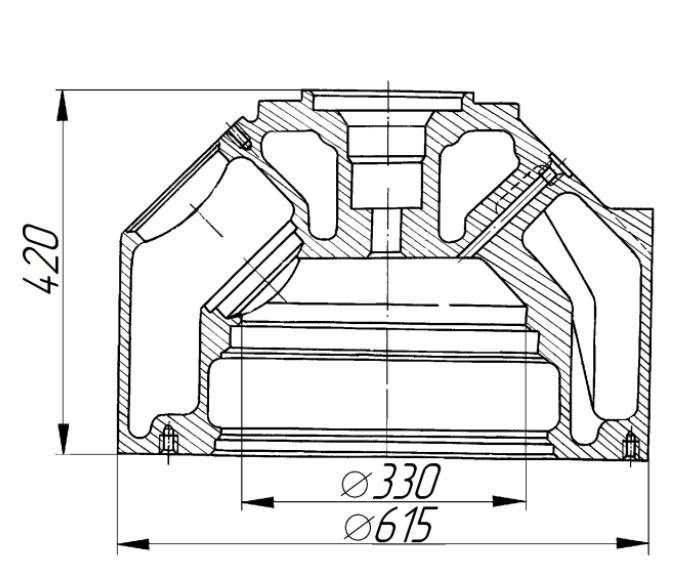

| 1 | Цилиндр | ИГШП.731375.013 |
| 2 | Гильза | ИГШП.711642.001-02 |
| 3 | Сальник | ИГШП.305314.001 |
| 4 | Кольцо рез. ГОСТ 9833-73 | 350-360-58-2-2 (2шт) |
| 5 | Втулка | ИГШП.711341.002-01 |
| Поз. | Наименование | Обозначение |
|---|---|---|

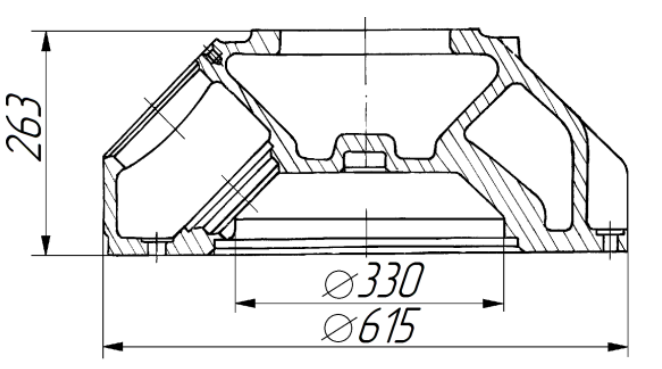

| 1 | Крышка цилиндра | ИГШП.731375.014 |
| 2 | Крышка | ИГШП.711322.001 |
| Поз. | Наименование | Обозначение |
|---|---|---|

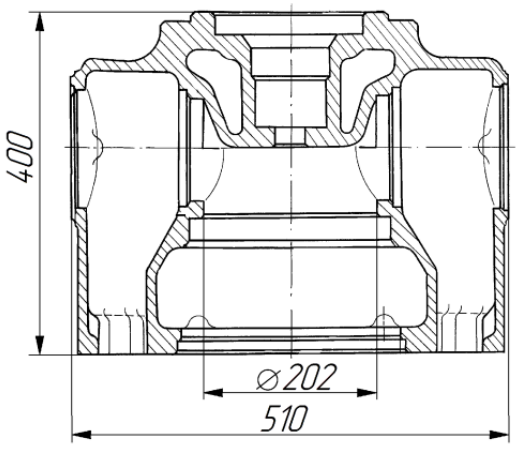

| 1 | Цилиндр | ИГШП.731375.015-02 |
| 2 | Гильза | ИГШП.713642.001-02 |
| 3 | Сальник | ИГШП.305314.001 |
| 4 | Кольцо рез. ГОСТ 9833-73 | 220-230-58-2-2 (2шт) |
| 5 | Втулка | ИГШП.711341.002 |
| Поз. | Наименование | Обозначение |
|---|---|---|

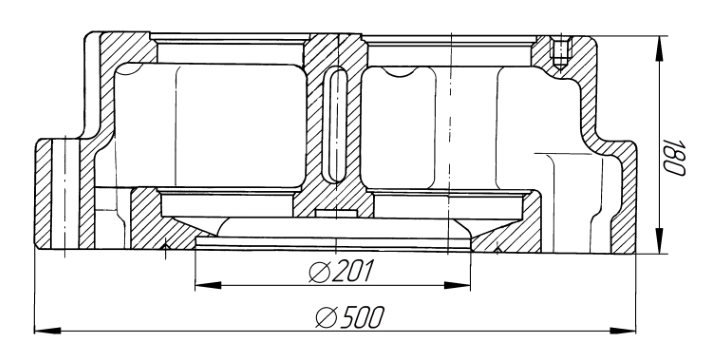

| 1 | Корпус2ст. | ИГШП.724251.001 |

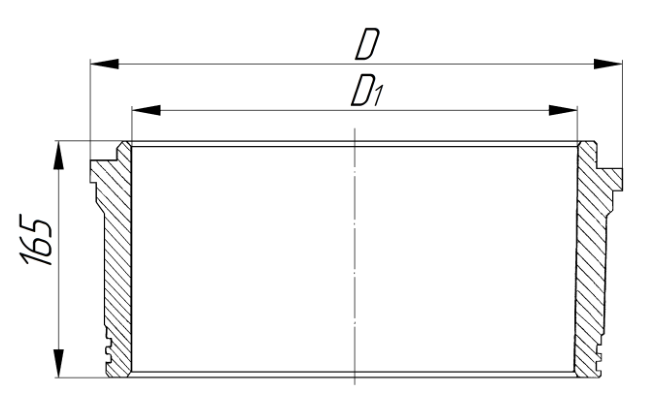

| Наименование | D,мм | D1,мм |
|---|---|---|
| ИГШП.711642.001-02 (1ст) | 400 | 330 |
| ИГШП.713642.001-02 (2ст) | 270 | 200 |
| Поз | Наименование | Обозначение | |
|---|---|---|---|

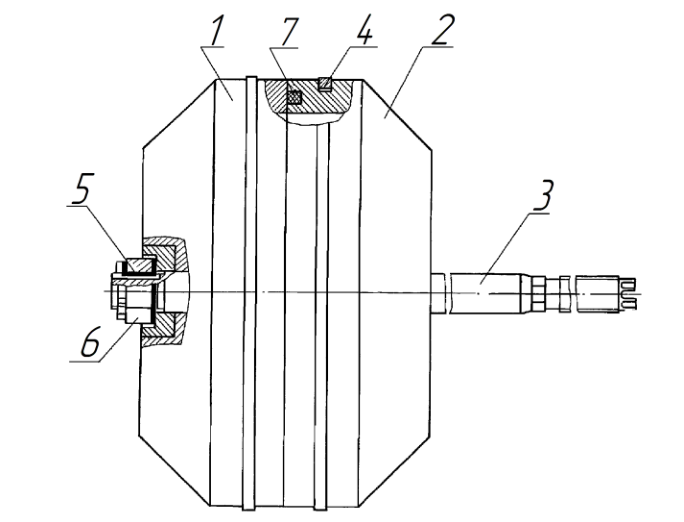

| 1 | Головка поршня 1ст. | ||
| 2 | Головка поршня 1ст. | ||
| 3 | Шток 1ст. | ||
| 4 | Кольцо поршн. | У330х8 (2шт) | |
| 5 | Шайба | ИГШП.758481.001 | |
| 6 | Гайка | ИГШП.758411.002 | |
| 7 | Кольцо резин. | 300-310-58-2-2 (1шт) | |

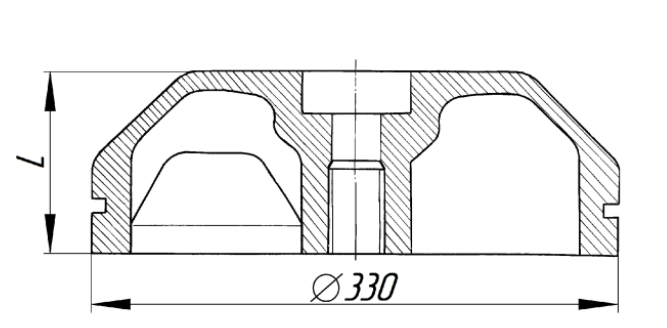

| Наименование | L,мм | Марка компрессора | |
| ИГШП.306741.015-02СБ | 625 | 2ВМ2,5-14/9 | |
| ИГШП.306741.015-01СБ | 630 | 2ВМ2,5-12/9 | |
| Наименование | L,мм | Марка компрессора |
|---|---|---|
| ИГШП.723597.001-04 | 106 | 2ВМ2,5-14/9 |
| ИГШП.723597.001-05 | 106 | 2ВМ2,5-14/9 |
| ИГШП.723597.001-02 | 111 | 2ВМ2,5-12/9 |
| ИГШП.723597.001-03 | 111 | 2ВМ2,5-12/9 |
