Компрессоры играют важную роль в работе большинства промышленных предприятий. Без них трудно представить пищевую отрасль, медицину и строительство. Пригодятся машины и в частном хозяйстве человека.

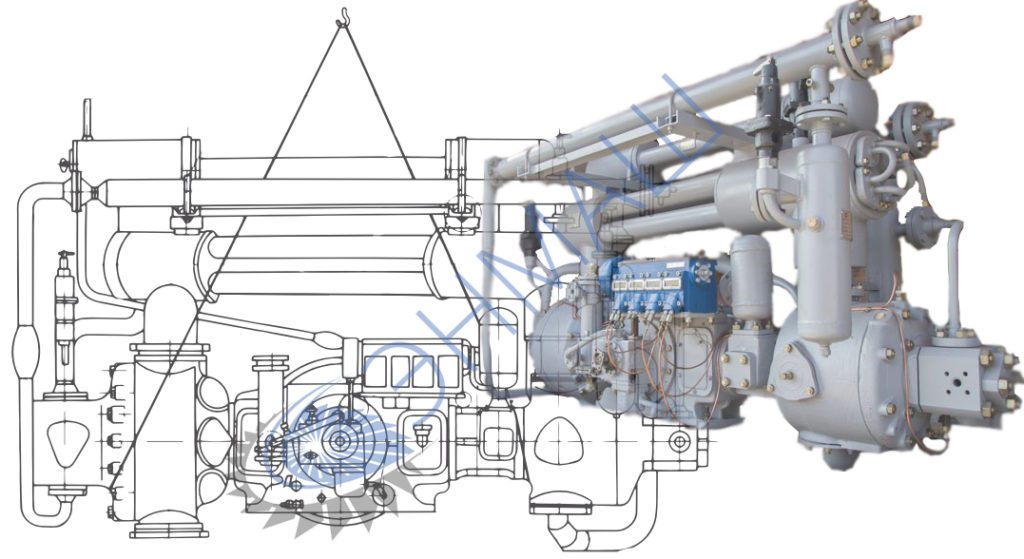

Образцы 2ВМ2,5-9/220, 2ВМ2,5-9/101, 2ВМ2,5-5/221, 2ВМ2,5-6/30, 2ВМ2,5-6/101 будут полезны везде, где необходима своевременная подача сжатого воздуха. Модели долгие годы будет работать качественно и стабильно. Компания «Энмаш» готова в ограниченные сроки доставить компрессор в любую точку страны. Наши клиенты получают не только качественные товары, но и первоклассное обслуживание.
Описание компрессоров
Компрессор 2ВМ2,5-5/221 – горизонтальный поршневой агрегат с многоступенчатым сжатием. Изделие создавалось на оппозитной базе М2,5.
Модель приводится в действие электродвигателем асинхронного типа. Данный мотор основан на работе переменного тока, он прост в обслуживании и редко ломается.
Образец 2ВМ2,5-5/221 активно применяется на промышленных предприятиях. Агрегат используют во время добычи угля и прокладывания тоннелей. Также данные компрессоры помогут при доставке сыпучих товаров.
«Энмаш» работает только с проверенными поставщиками техники. Купленные у нас машины прослужат долго и полезно, на каких объектах вы бы их не использовали. Совершайте заказ прямо сейчас для быстрого решения бытовых или производственных проблем!
Технические характеристики компрессора 2ВМ2,5-5/221
| Производительность, м3/мин | Давление, кг/см2 | Мощность, кВт | Масса, кг | Габариты, мм |
| 5 | 221 | 90 | 4250 | 1650х2850х2200 |
Конструкция агрегата
Рама модели 2ВМ2,5-5/221 выливается из чугуна и объединяет основные узлы машины:
Она реагирует на все движения кривошипно-шатунных элементов (двигающихся деталей, крутящих моментов). Одна из частей конструкции рамы компрессора имеет особые параллели, которые служат опорной площадкой для функционирования крейцкопфа.
В основании самой этой детали располагаются специальные люки с легкими крышками. Использованное устройством масло стекает в закрывающийся кратер. Обычно его расположение происходит в нижней стороне изделия.
Поверхность рамы вмещает панель для крепления двух коренных подшипников. Всего компрессор имеет три таких детали. Последняя из них устанавливается напротив электрического двигателя.
Чугунный цилиндр модели 2ВМ2,5-5/221 с одной стороны прикрепляется к промежуточному фонарю, а с другой прислоняется к подвижной опоре. Одна из стенок элемента является съемной и дает возможность проводить монтажные работы с поршнем. В нижней части цилиндра располагаются всасывающие и нагнетающие трубопроводы. Несколько штуцеров в конструкции позволяют следить за давлением и температурой, а также отводить вредные вещества от сальниковых камер.
Машина 2ВМ2,5-5/221 имеет металлический коленчатый вал. Кривошипный палец производится в особом порядке. Его помещение на место работы происходит исключительно в нагретом состоянии. Смазочные материалы между разными видами подшипников проходят по сверлениям в коленчатом вале.
Компрессор имеет вкладыши с тонкими стенками. Стальной шатун изделий включает в себя крейцкопфные головки разъемных и неразъемных видов. Каждая головка шатуна располагает своими вкладышами. Свободные пространства в деталях нивелируются прокладками, сделанными из латуни. Смазочные материалы между разными частями головки проходят через стержень шатуна.
Корпус крейцкопфа в компрессоре имеет стальное основание. Его опорные сегменты сделаны из того же материала и пригнаны по направлению к раме. Съемный характер изделий помогает корректировать площадь зазора прокладками. Соединение шатуна и крейцкопфа происходит при помощи кривошипного пальца.
Шток в компрессорах компании «Энмаш» изготавливается из углеродистой стали высокого качества. Дополнительно материал закаливается и шлифуется. Особая резьба штока и несколько гаек обеспечивают надежное соединение элемента с компрессорным крейцкопфом.
Плотность сальников в модели 2ВМ2,5-5/221 обеспечивает баббит. В каждом таком элементе располагаются специальные камеры с уплотняющим веществом. Уплотнению способствуют пружинные механизмы и цилиндрическое давление. Для предотвращения утечек и совершенствования работы к камерам поступает компрессорное масло.
Фильтрация промывных и очистительных механизмов помогает избавить внутренности компрессора от вредных примесей. Это способно существенно увеличить срок его службы.
«Энмаш» предлагает приобрести компрессор 2ВМ2,5-5/221, который прослужит владельцам множество лет. При покупке специалисты компании готовы подробнее проконсультировать клиента о технических характеристиках машины и нормах ее эксплуатации.
Ремонт устройства
Чаще всего покупатели сталкиваются с незначительным ремонтом компрессора. В него входит установка новых сальников, манометров или иных несущественных деталей. Такая поломка устранятся специалистами в кратчайшие сроки и не требует больших трат.
Существенно реже владельцам 2ВМ2,5-5/221 приходится устранять в машине неполадки средней тяжести. Чаще всего они связаны с износом старых поршневых колец или настройкой положения вкладышей. Устранение проблем средней категории займет у владельцев значительно больше времени. Однако и тут необходимо помнить, что такие неприятности всегда решаемы.
Крупные ремонтные мероприятия компрессора связаны с его основными элементами – цилиндрами, двигателем и т.д. Основательная работа с такими деталями может потребовать много времени и сил.
У нас вы можете купить запасные части для компрессора 2ВМ2,5-9/220, 2ВМ2,5-9/101, 2ВМ2,5-5/221, 2ВМ2,5-6/30, 2ВМ2,5-6/101. Для того чтобы узнать цены и возможные скидки, в заявке укажите чертежный номер детали.
| Чертежный номер | Наименование детали |
| ИГШП 06.3714.001 | Насос |
| ИГШП 06.7565.006 | Влагомаслоотделитель |
| ИГШП 30.1132.001-01 | Корпус |
| ИГШП 30.1211.005 | Рама (под х-к) |
| ИГШП 30.1532.009 | Хомут |
| ИГШП 30.1535.004 | Фонарь нажимной |
| ИГШП 30.1541.001 | Обойма |
| ИГШП 30.2522.003 | Труба (газопровода) |
| ИГШП 30.2526.005 | Труба |
| ИГШП 30.2533.003 | Труба |
| ИГШП 30.2536.004 | Труба |
| ИГШП 30.3735.001 | Вал коленчатый |
| ИГШП 30.3773.001 | Вал |
| ИГШП 30.4141.001 | Цилиндр I ст. |
| ИГШП 30.4141.002 | Цилиндр II ст. |
| ИГШП 30.4141.006 | Цилиндр IV ст. |
| ИГШП 30.4142.001 | Втулка IV ст. |
| ИГШП 30.5314.001-02 | Устройство уплотнительное |
| ИГШП 30.6313.001-01 | Клапан переливной |
| ИГШП 30.6431.001 | Клапан |
| ИГШП 30.6571.008 | Поршень I- III ст.(013) |
| ИГШП 30.6571.010 | Поршень II ст. |
| ИГШП 30.6571.016 | Поршень IV ст. |
| ИГШП 30.6762.002-01 | Система смазки |
| ИГШП 71.1141.002 | Кольцо |
| ИГШП 71.1152.009 | Фланец |
| ИГШП 71.1152.010 | Фланец |
| ИГШП 71.1171.002 | Кольцо |
| ИГШП 71.1322.001 | Крышка |
| ИГШП 71.1392.001 | Фланец ( шлицевой) |
| ИГШП 71.2341.001 | Кольцо |
| ИГШП 71.2341.002 | Кольцо |
| ИГШП 71.2341.006 | Кольцо |
| ИГШП 71.2343.001 | Кольцо |
| ИГШП 71.2343.002. | Кольцо |
| ИГШП 71.2452.001 | Фланец |
| ИГШП 71.3341.002 | Втулка |
| ИГШП 71.3353.001 | Втулка ( IV ст.) |
| ИГШП 71.4652.002 | Гильза I ст. |
| ИГШП 71.4652.003 | Гильза II ст. |
| ИГШП 71.5441.003 | Гильза IV ст. |
| ИГШП 71.5724.001 | Вал шлицевой |
| ИГШП 71.6733.002-04 | Шток I ст. |
| ИГШП 71.6733.002-05 | Шток II ст. (005-05) |
| ИГШП 71.6733.004-02 | Шток III ст. |
| ИГШП 71.6733.005-04 | Шток |
| ИГШП 71.6733.008 | Шток IV ст. |
| ИГШП 72.3181.001 | Труба |
| ИГШП 72.3595.015 | Поршень II ст. |
| ИГШП 72.3595.016 | Поршень III ст. |
| ИГШП 72.3597.008 | Головка I ст. поршня I ст. |
| ИГШП 72.4252.003 | Корпус (подшипника) |
| ИГШП 73.1323.002 | Корпус клапана |
| ИГШП 73.1378.001 | Цилиндр III ст.(014.с 97 г.) |
| ИГШП 73.5224.002 | Крышка (клапана) |
| ИГШП 73.5542.001-12 | Крышка (станины) |
| ИГШП 74.6722.002 | Хомут |
| ИГШП 75.1635.007,- 02 | Коленчатый вал |
| ИГШП 75.3771.002 | Маховик |
| ИГШП 75.3771.002-01 | Маховик(ВЧ 50) |
| ИГШП 75.4152.002 | Прокладка |
| ИГШП 75.4152.019 | Прокладка |
| ИГШП 76.4438.001 | Вороток |
