Запчасти для АВШ 3,7/200 и АВШ 3,7/200М

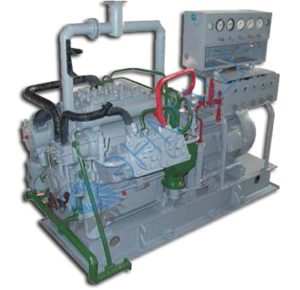

Основная цель компрессорного оборудования (агрегата) АВШ -3,7/200М (АВШ 3,7/200) – сжимать воздух в стационарных и мобильных воздухоразделительных устройствах, где давление не превышает 20 МПа (200 Мпа/см2). Купить компрессор по доступной цене с гарантией качества от производителя можно в нашей компании.

авш

Оборудование имеет пятиступенчатую шестицилиндровую систему. Компрессор выполнен в W-образной форме. Машина простого действия имеет углы развала в 60°. Основные составные части: коленчатый вал, цилиндр, головка, клапан, сапун, системы смазки, картер, холодильник, поршень.

Сапун позволяет поддерживать равное давление между ёмкостью и атмосферой. В двигателе внутреннего сгорания сапун уравнивает давления при нагреве-остывании механизма или при изменении атмосферного давления.

Уплотняющие и маслосъёмные незамкнутые кольца монтируются в кольцевые канавки, размещённые на поршне. Первая ступень поршня имеет два уплотнительных кольца. Вторая ступень – три уплотнительных кольца.

Шатуны, ползун, поршень – основные элементы кинематической пары и играют немало важную роль в рабочем процессе двигателя. В верхней головке имеется запрессованная втулка из бронзы. Маслопроводящая трубка закреплена вдоль стержня шатуна. Их задача: подавать масло к верхней головке.

Задача холодильных устройств: охлаждать воздух, после каждого процесса сжатия. Холодильные устройства изготовлены в форме двух блоков, которые расположены в росточках картера.

При изготовлении коленчатого вала используется антикоррозионная сталь. Её цель – передавать усилие от электродвигателя на шатуны и преобразовывать её в крутящий момент. В коленчатом вале имеются два коренных и шатунных шейка, последние располагаются под углом в 180°.

Все цилиндры выполнены в виде чугунных гильз, которые смонтированы в росточки картера размером в 1 см. Между гильзами и стенками картера образуется специальная водяная рубашка. Уплотнение гильз в картере осуществляется резиновыми кольцами. Подобная система позволяет создать вторую рабочую полость в цилиндре под поршнем.

Нагнетательные клапаны разобщают линию высокого давления в надплунжерную полость. Они прижаты к доске с помощью нажимных винтов, которые установлены в крышках. Задача нагнетательных клапанов – разъединять линию высокого давления и полость давления в насосе.

Компрессорное оборудование позволит быстро и качественно сжимать воздух в мобильных или стационарных воздухоразделительных устройствах.

Также вы всегда можете заказать запчасти на компрессор АВШ моделей АВШ 3,7 200 М (АВШ 3,7/200), наши специалисты с радостью вас проконсультируют в этом вопросе. Для того чтобы узнать цены и возможные скидки, в заявке укажите чертежный номер детали.

Смотреть каталог запчастей для АВШ 3,7_200 и АВШ 3.7_200М >

Чертежи и каталог запасных частей установки компрессорной воздушной АВШ-3,7/200, АВШ-3,7/200М.
1. Распределительная трубка 304-98-03-00
2. Картер 34-168-1-1
3. Прокладка 23-104
4. Переходник 304-98-04-17А
5. Шпилька 34-168-1-7
6. Пробка 304-98-4-16А
7. Фильтр 304-98-02-00А
8. Прокладка 304-98-04-09
9. Прокладка 304-98-04-07
10. Штуцер 304-98-04-08
11. Распределительная трубка 304-98-04-00А
12. Штифт цилиндрический ГОСТ 3128-60
13. Гильза 2 ступени 304-168-1-3
14. Шпилька 304-168-1-4
15. Гильза 1 ступени 304-168-1-2
16. Кольцо уплотнительное 1 ступени 304-98-04-05
17. Кольцо уплотнительное 1 ступени 304-168-04-06
18. Гильза крейцкопфа 304-98-04-04
19. Труба 304-98-04-14
20. Штифт цилиндрический ГОСТ 3128-60
21. Шпилька 304-168-1-6
22. Труба 304-98-04-13
23. Шпилька 304-168-1-8
24. Прокладка 304-98-04-12

Вал коленчатый в сборе 304-98-06-00

Вал коленчатый в сборе 304-98-06-00 для компрессоров АВШ-3,7/200

1. винт М8х10 кл. 2-055 ГОСТ 1478-64
2. пробка 304-98-06-02
3. шестерня ведущая правая 304-98-06-06
4. шпонка ГОСТ 8789-58
5. шестерня ведущая правая 304-98-06-06
6. шпонка ГОСТ 8789-58
7. вал коленчатый 304-98-06-01
8. болт противовеса 304-98-06-10
9. противовес 304-98-06-08
10. пробка Н90-3
11. стопорная пластина Н88-4
12. подшипник 3616 ГОСТ 5721-57
13. маслоотражатель в сборе 304-98-05-00
14. Кольцо уплотнительное 304-168-8-3
15. кольцо стопорное 304-98-06-05
Поршень 1 ступени с шатуном в сборе 304-168 сб2

Поршень 1 ступени с шатуном в сборе 304-168сб2 для компрессоров АВШ-3,7/200, АВШ-3,7/200М.

1. поршень 1 ступени 304-168-2-1-1
2. кольцо поршневое М165х6 чертеж 304-168-2-2-2
3. кольцо поршневое М165х4 чертеж 304-168-2-4
4. пробка 304-168-2-1
5. втулка 304-98-10-02
6. винт М4х8-005 ГОСТ 1489-62
7. прокладка (комплект) 304-98-07-04
8. гайка 304-98-07-04
9. шплинт 4х35 ГОСТ 397-66
10. крышка шатуна (с заливкой баббита) 304-98-07-02
11. стержень шатуна (с заливкой баббита) 304-98-07-01
12. втулка 304-98-07-03
13. болт шатуна 304-98-07-05
14. палец поршневой 304-98-09-01
15. пробка 304-98-08-03

Поршень 2 ступени с шатуном в сборе 304-168сб3

Поршень 2 ступени с шатуном в сборе 304-168 сб3 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1. поршень 2 ступени в сборе 304-168 Сб3
2. пробка 304-168-3-1
3. кольцо поршневое М130х5 чертеж 304-168-3-2
4. кольцо поршневое У130х3,5 чертеж 304-168-3-4

Поршень 2 ступени с шатуном в сборе 304-168сб3

Поршень 2 ступени с шатуном в сборе 304-168 сб3 для компрессоров АВШ-3,7/200, АВШ-3,7/200М.

Поршень 3 ступени с шатуном в сборе 304-168Сб4

Поршень 3 ступени с шатуном в сборе 304-168 Сб4 для компрессоров АВШ-3,7/200, АВШ-3,7/200М.

1. болт 304-98-13-06
2. заглушка 304-98-13-02
3. втулка 304-98-12-02
4. крейцкопф 304-98-12-01
5. поршень 3 ступени 304-98-4-1
6. шайба промежуточная 304-98-13-04
7. шайба 304-98-13-05
8. кольцо поршневое У80х2,5 чертеж 304-98-4-3
9. болт 304-98-13-03
10. гайка М8-055 ГОСТ 5932-62 3Н 08—61
11. палец поршневой 304-98-09-01

12. шплинт 2х20 ГОСТ 397-64 3Н 32-61
Поршень 4 ступени с крейцкопфом

Поршень 4 ступени с крейцкопфом для компрессоров АВШ-3,7/200, АВШ-3,7/200М.

1 – крейцкопф в сборе 304-98-12-00
2 – поршень 4 ступени 304-168-5-1
3 – кольцо поршневое У45х2,5 чертеж 304-168-5-4
Поршень 5 ступени в сборе 304-168-6-1-1

Поршень 5 ступени в сборе 304-168-6-1-1 для компрессоров АВШ-3,7/200, АВШ-3,7/200М.

1. поршень 5 ступени в сборе 304-168-6-1-1
2. шайба-замок 304-168-6-1-4
3. Гайка поршня 304-168-6-1-5
4. кольцо промежуточное 304-168-6-1-3
5. кольцо поршневое У20х2 чертеж 304-168-6-1-6
6. кольцо внутреннее 304-168-6-1-2
Цилиндр 3 ступени в сборе 304-168Сб7

Цилиндр 3 ступени в сборе 304-168 Сб7 для компрессоров АВШ-3,7/200, АВШ-3,7/200М.

1. корпус цилиндра 3 степени в сборе 304-168 Сб7-1
2. труба 304-98-17-3
3. шпилька АМ18х17 ГОСТ 11765-65
4. трубка 304-98-17-04
5. кольцо уплотнительное 304-168-7-3
6. гильза 3 ступени 304-168-7-1
7. кольцо уплотнительное 304-168-7-2
Цилиндр 4 ступени в сборе 304-168Сб8

Цилиндр 4 ступени в сборе 304-168 Сб8 для компрессоров АВШ-3,7/200, АВШ-3,7/200М.

1. корпус цилиндра 4 ступени в сборе 304-168сб
2. шпилька ГОСТ 11765-66
3. трубка 304-98-17-04
4. кольцо уплотнительное 304-168-8-2
5. кольцо уплотнительное 304-168-8-3
6. гильза 4 ступени 304-168-8-1
7. трубка 304-98-17-03
Цилиндр 5 ступени в сборе 304-168 Сб9

Цилиндр 5 ступен и в сборе 304-168 Сб9 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1. трубка 304-98-17-03
2. корпус цилиндра 5 ступени в сборе 304-168 Сб9-1
3. шпилька ГОСТ 11765-66
4. кольцо уплотнительное 304-168-9-3
5. гильза 5 ступени 304-168-9-1
6. кольцо уплотнительное 304-168-9-2
7. трубка 304-98-17-04
Доска клапанная 1 ступени 304-168-10-1

Доска клапанная 1 ступени 304-168-10-1 для компрессоров АВШ-3,7/200, АВШ-3,7/200М
Доска клапанная 2 ступени 304-168-11-1

Доска клапанная 2 ступени 304-168-11-1 для компрессоров АВШ-3,7/200, АВШ-3,7/200М.
Фонарь 1 ступени со штифтами 304-98-00-24Б

Фонарь 1 ступени со штифтами 304-98-00-24Б для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1. фонарь 1 ступени 304-98-00-24Б
2. штифт ГОСТ 3128-60 Фонарь 2 ступени со штифтами 304-168-0-10В

Фонарь 2 ступени со штифтами 304-168-0-10В для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1. фонарь 2 ступени 304-168-0-10В
2. штифт ГОСТ 3128-60
Крышка 1 ступени 304-98-00-27

Крышка 1 ступени 304-98-00-27 для компрессоров АВШ-3,7/200, АВШ-3,7/200М
Крышка 1 ступени 304-98-00-28

Крышка 1 ступени 304-98-00-28 для компрессоров АВШ-3,7/200, АВШ-3,7/200М
Головка цилиндра 1 ступени 304-168-04

Головка цилиндра 1 ступени 304-168-04 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

Головка цилиндра 2 ступени 304-168-0-7А

Головка цилиндра 2 ступени 304-168-0-7А для компрессоров АВШ-3,7/200, АВШ-3,7/200М
Головка цилиндра 3 ступени в сборе 304-168Сб15

Головка цилиндра 3 ступени в сборе 304-168 Сб15 для компрессоров АВШ-3,7/200,

Головка цилиндра 3 ступени в сборе 304-168 Сб15

Головка цилиндра 3 ступени в сборе 304-168 Сб15 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – головка цилиндра 3 ступени c водяной рубашкой 304-168Сб15-1
2 – прокладка 304-98-32-01
3 – седло нагнетательного клапана 304-98-31-02
4 – пружина 3 ступени всасывания 304-98-31-09
5 – пластина всасывающего клапана 3 ступени 304-98-31-06
6 – пружина 3 ступени всасывания 304-98-31-08а
7 – пластина всасывающего клапана 3 ступени 304-98-31-05
8 – пластина нагнетательного клапана 3 ступени 304-98-31-04
9 – пружина 3 ступени нагнетательная 304-98-31-07а
10 – втулка 304-98-31-03А
11 – седло всасывающего клапана 304-98-31-01А
12 – шпилька 304-98-31-10
13 – кольцо уплотнительное 304-98-32-02
14 – гайка М8-055 ГОСТ 5927-62
15 – фонарь 304-98-32-03
16 – фланец 3-4-98-32-05
17 – шпилька ГОСТ 11765-66
18 – шайба пружинная 18Н65Г ГОСТ 6402-62
19 – гайка М18-015 ГОСТ 5915-62
20 – прокладка 304-98-32-07
21 – гайка глухая 304-98-32-08
22 – болт нажимной 304-98-32-06
23 – прокладка 304-98-32-04
24 – шпилька ГОСТ 11765-66

– клапан комбинированный 3 ступени
304-98-31-00
Головка цилиндра 4 ступени в сборе – 304-168 сб16

Головка цилиндра 4 ступени в сборе 304-168 Сб16 для компрессоров АВШ-3,7/200, АВШ-3,7/200М


1 – головка цилиндра 4 ступени с водяной рубашкой 304 – 168 сб16-1
2 – прокладка 304-168-0-18
3 – прокладка 304-168-0-18
4 – прокладка 304-168-0-11
5 – седло нагнетательного клапана 304-98-34-02А
6 – втулка 304-98-31-03А
7 – штифт цилиндрический ГОСТ 3128-60
8 – пружина 4 ступени всасывания 304-98-34-08
9 – пластина всасывающего клапана 4 ступени 304-98-34-05
10 – пластина всасывающего клапана 4 ступени 304-98-34-04
11 – пружина 4 ступени всасывания 304-98-34-07
12 – пластина нагнетательного клапана 4 ступени 304-98-34-03
13 – пружина 4 ступени нагнетания 304-98-34-06
14 – седло всасывающего клапана 304-98-34-07
15 – шпилька 304-98-31-10
16 – гайка М8-055 ГОСТ 5915-62
17 – гайка М8-055 ГОСТ 5915-62
18 – кольцо уплотнительное 304-98-35-02
19 – фонарь 304-98-35-03
20 – прокладка 304-98-35-04
21 – фланец 304-98-35-05
22 – шпилька ГОСТ 11765-66
23 – шайба пружинная 18Н65Г ГОСТ 6502-61
24 – гайка М18-015 304-98-32-08
25 – гайка глухая 304-98-32-08
26 – прокладка 304-98-32-07
27 – болт нажимной 304-98-32-06
28 – шпилька ГОСТ 11765-60

– клапан комбинированный 4 ступени 304-98-34-00
Головка цилиндра 5 ступени в сборе 304-168 Сб17 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – прокладка 304-98-38-12
2 – прокладка 304-98-38-11
3 – прокладка 304-98-38-01
4 – втулка 304-98-31-03А
5 – проставка 304-98-38-03
6 – кольцо уплотнительное 304-98-38-04
7 – гайка М8-055 ГОСТ 5927-62
8 – прокладка 304-98-38-06
9 – прокладка 304-98-38-09
10 – фланец 304-98-38-09
11 – гайка глухая 304-98-38-10
12 – болт нажимной 304-98-38-08
13 – гайка М20-015 ГОСТ 5915-62
14 – шайба пружинная 20Н65Г ГОСТ 6402-61
15 – шпилька АМ20х65-055 ГОСТ 11765-66
16 – фонарь 304-98-38-05
17 – шпилька 304-98-37-08А
18 – прокладка 304-98-38-02
19 – розетка нагнетательного клапана 304-98-37-03А
20 – пружина 5 ступени нагнетательная 304-98-37-05А
21 – пластина нагнетательного клапана 5 ступени 304-98-37-07
22 – штифт цилиндрический ГОСТ 3128-60
23 – пластина всасывающего клапана 5 ступени 304-98-37-06
24 – пружина 5 ступени всасывания 304-98-37-07
25 – розетка всасывающего клапана 304-98-37-02А
26 – головка цилиндра 5 ступени 304-168-17-1-1
27 – шпилька М16х46 304-168-17-1
28 – седло 304-98-37-01А

– клапан комбинированный 5 ступени 304-98-37-00
Холодильник 1-2 ступеней 304-168Сб25

Холодильник 1-2 ступеней 304-168 Сб25 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – головка 304-168-25-4-1
2 – гайка колпачковая 304-168-25-3
3 – прокладка КП-02-00-16
4 – гайка М12-055 ГОСТ 2524-62
5 – шпилька ГОСТ 11765-66
6 – прокладка 304-168-25-1
7 – кожух передний 304-168Сб25-2
8 – прокладка 304-168-69-03
9 – клин 304-168-25-1-8
10 – колодка 304-168-25-1-9
11 – гайка М8 ГОСТ 5915-62
12 – шайба 8 ГОСТ 11371-65
13 – колодка 304-168-1-10
14 – хомут 304-168Сб25-1-1
15 – кожух задний 304-168Сб-25-3
16 – кожух 304-168-25-2А
17 – коллектор 304-168Сб25-1
18 – шпилька М16 304-168-25-1-11
19 – шпилька М12 304-168-25-1-12
Холодильник 3-4 ступени 304-168Сб26

Холодильник 3-4 ступени 304-168 Сб26 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – кожух 304-168-25-1А
2 – гайка М12-055 ГОСТ 2524-62
3 – шпилька ГОСТ 11765-66
4 – коллектор 304-168Сб26-1
5 – шпилька ГОСТ 11765-66
6 – прокладка 304-168-77-01
7 – кожух передний 304-168Сб26-2
8 – клин 304-168-26-1-10
9 – колодка 304-168-26-1-11
10 – гайка М8 ГОСТ 5915-62
11- колодка 304-168-26-1-12
12 – шайба 8 ГОСТ 11371-65
13 – хомут 304-168Сб26-1-1
14 – кожух задний 304-168Сб26-3
Водомаслоотделитель 1 ступени 391-103-05-00а

Водомаслоотделитель 1 ступени 391-103-05-00а для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – водомаслоотделитель 1 ступени без пробки и прокладки 391-103-05-00
2 – прокладка МН 3133-62
3 – пробка М22х1,5 Н 120-64
Водомаслоотделитель 2 ступени 391-103-14-00.

Водомаслоотделитель 2 ступени 391-103-14-00 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – водомаслоотделитель 2 ступени без пробки и прокладки 391-103-14-00
2 – прокладка МН 3138-62
3 – пробка М22х1,5 Н 120-64
Водомаслоотделитель 3 ступени 391-169сб1-1

Водомаслоотделитель 3 ступени 391-169сб1-1 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – водомаслоотделитель 3 ступени без пробки и прокладки 391-169Сб1-1
2 – прокладка МН 3138-62
3 – пробка М22х1,5 Н 120-64
Водомаслоотделитель 4 ступени 391-103-31-00

Водомаслоотделитель 4 ступени 391-103-31-00 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – водомаслоотделитель 4 ступени без пробки и прокладки 391-103-31-00
2 – прокладка МН 3138-62
3 – пробка М22х1,5 Н 120-64
Масляный насос с фильтром в сборе 304-98-42-00

Масляный насос с фильтром в сборе 304-98-42-00 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – корпус масляного насоса 304-98-39-01
2 – пробка заглушка 304-98-39-04А
3 – дно камеры фильтра 304-98-42-16
4 – прокладка 304-98-42-15
5 – шпилька ГОСТ 11765- 66
6 – шайба пружинная 10Н65Г ГОСТ 6402-61
7 – гайка М10-015 ГОСТ 5915-62
8 – крышка нижняя 304-98-42-09
9 – прокладка 304-98-42-08
10 – шестерня насоса ведомая 304-98-42-07
11 – шестерня насоса ведущая 304-98-42-06
12- валик 304-98-39-03
13 – втулка 304-98-39-07
14 – болт специальный 304-98-42-23
15 – крышка 304-98-42-27
16 – прокладка 304-98-42-26
17 – прокладка 304-98-42-21
18 – муфта 304-98-42-22
19 – угольник 304-98-42-20
20 – втулка в сборе 304-98-40-00
21 – шпонка сегментная 3х5 ГОСТ 8795-58
22 – втулка 304-98-39-02
23 – шайба 304-98-42-02
24 – валик 304-98-42-01А
25 – кольцо пружинное 304-98-42-05
26 – шестерня привода ведомая правая 304-98-42-03
27 – клапан 304-98-42-10
28 – пружина 304-98-42-11
29 – стержень 304-98-42-33
30 – винт 304-98-42-12А
31 – штифт цилиндрический 4В3х30 ГОСТ 3128-60
32 – прокладка 304-98-42-13
33 – гайка М8х1,5-055 ГОСТ 5929-62
34 – шпонка сегментная 3х6,5 ГОСТ 8795-58
35 – гайка глухая 304-98-42-28н
36 – гайка М6-015 ГОСТ 5915-62
37 – шпилька ГОСТ 11765- 66
38 – щелевой фильтр М8-М-25
39 – прокладка шестигранная 304-98-42-19
Предохранительные клапаны 1-5 ступеней

Предохранительные клапаны 1-5 ступеней для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – cедло клапана 1 степени 391-103-08-01А
2 – шайба замковая 10-8
3 – клапан 1 ступени СВ 4115А-2
4 – стакан 10-4
5 – седло клапана 3 ступени 391-103-25-01
6 – клапан 3,4,5 ступеней 10-27
7 – ось 10-14
8 – седло клапана 2 ступени 391-103-17-01А
9 – клапан 2 ступени 10-22
10 – пружина 2-3 ступеней 10-24
11 – шплинт 1,5х16-005 ГОСТ 397-66
12 – шайба 6-001 ГОСТ 11371-65
13 – рычаг 10-13
14 – кожух в сборе 3.323.001
15 – гайка М12х1 10-12
16 – болт регулировочный 10-11
17 – проволока 0,5,t=200 ГОСТ 3282-46
18 – пломба 10-20
19 – упор верхний 10-7
20 – пружина 1 ступени 13-71
21 – пружина 4 ступени10-24
22 – седло клапана 4 ступени 10-24
23 – пружина 5 ступени 10-30
24 – седло клапана 5 ступени 391-169-7-1
25 – винт М4х10-005 ГОСТ 1489-62
26 – кольцо 391-103-07-01
Воздухопровод 391-169Сб1а

Воздухопровод 391-169 Сб1а для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 –предохранительный клапан 4 ступени 391-103-35-00А
2 – труба всасывающая 5 ступени вторая 391-103-33-00
3 – водомаслоотделитель 4 ступени 391-103-31-00
4 – кронштейн для маслоотделителя 391-103-32-00
5 – контрфланец 391-103-36-13
6 – переходник 391-103-45-00
7 – труба нагнетательная 4 ступени 391-103-27-00А
8 – бобышка 0901-15 (8Г-135)
9 – труба всасывающая 3 ступени 391-169Сб1-2
10 – предохранительный клапан 3 ступени 391-103-25-00А
11 – болт М10х25-015 ГОСТ 7798-62
12 – шайба пружинная 10Н65Г ГОСТ 6402-61
13 – прокладка 391-103-36-09
14 – кронштейн для водомаслоотделителя 3 ступени 391-103-23-00
15 – водомаслоотделитель 4 степени391-169Сб1-1
16 – труба всасывающая 5 ступени первая 391-103-28-00Б
17 – труба всасывающая 4 ступени первая 391-169Сб1-3
18 – контрфланец 391-103-36-02
19 –прокладка 391-103-36-01
20 – гайка М12-015 ГОСТ 5915-62
21 –колено 391-103-01-00А
22 – водомаслоотделитель 1 ступени 391-103-05-00А
23 –кронштейн для водомаслоотделителя 1 ступени 391-103-06-00
24 –прокладка 391-103-36-07
25 –болт М12х45-005 ГОСТ 7805-62
26 – прокладка 391-103-36-05
27 –труба в сборе 391-103-42-00Б
28 –труба в сборе 391-169Сб1-4
29 –предохранительный клапан 1 ступени 391-103-08-00А
30 –бобышка 0901-13 (8Г-136)
31 – труба в сборе 391-103-47-00
32 –труба нагнетательная 2 ступени первая 391-103-43-00А
33 –труба нагнетательная 3 ступени 391-103-18-00
34 – труба нагнетательная 2 ступени 391-103-44-00
35 –труба всасывающая 3 ступени первая 391-103-10-00А
36 –переходник 391-103-46-00
37 – бобышка 0901-14 (8Г-136)
38 – болт М16х70-05 ГОСТ 7805-62
39 – гайка М16-015 ГОСТ 5916-62
40 – прокладка 391-103-36-08
41 –труба всасывающая 3 ступени вторая 391-103-16-00
42 – прокладка 391-169-0-2
43 – гайка накидная 10-132 (АКС-80
44 – ниппель 10-204 (АКС-8)
45 – предохранительный клапан 2 ступени 391-103-17-00А
46 – болт М12х30-0-15 ГОСТ 7805-62
47 – водомаслоотделитель 2 ступени 391-103-14-00
48 – кронштейн для водомаслоотделителя 391-103-15-00
49 – ниппель 391-169-1А-2
50 – гайка накидная 391-169-1А-1
51 – прокладка 6304 (1ВУ)
52 – болт М16х80-055 ГОСТ 7805-66
53 – прокладка 391-103-36-12
54 – прокладка 4.480.001
55 – прокладка 13-6 (ВКУ 100/230)
56 – прокладка 0-20 (МК-50/6М)
57 – прокладка 391-103-36-11

Водопровод 391-169Сб2

Водопровод 391-169 Сб2 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – скоба 391-169-2-18
2 – скоба 391-103-40-08
3 – воронка сливная 391-169Сб2-12А
4 – труба в сборе 391-169Сб2-11Б
5 – скоба 391-103-40-06
6 – болт М8х35-005 ГОСТ 7796-62
7 – болт М8х35-005 ГОСТ 7796-62
8 – прокладка 391-169-2-19
9 – шайба 8-005 ГОСТ 11371-65
10 – труба в сборе 391-169Сб2-10А
11 – контрфланец 391-169-2-5
12 – прокладка 391-169-2-4
13 – коллектор в сборе 391-169Сб2-1Б
14 – труба 391-169-2-7
15 – труба 391-169-2-3
16 – патрубок 391-169-2-15
17 – вентиль запорный муфтовый
18 – контргайка 20 ГОСТ 8968-59
19 – труба в сборе 391-169Сб2-8Б
20 – муфта короткая 20ст ГОСТ 8966-59
21 – болт М10х50-005 ГОСТ 7798-62
22 – гайка М10-015 ГОСТ 5915-62
23 – шайба пружинная 10Н65Г ГОСТ 6402-61
24 – прокладка 391-169-2-1
25 – гайка КП-05-00-17 (ЭКП 210/25)
26 – штуцер в сборе 391-169Сб2-5А
27 – гайка М8-015 ГОСТ 5915-62
28 – прокладка 391-169-40-04
29 – труба в сборе 391-169Сб2-2А
30 – труба в сборе 391-169Сб2-6А
31 – труба в сборе 391-169Сб2-4А
32 – труба в сборе 391-169Сб2-3А
Фланцы, штуцера для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – фланец 304-168-71-06А
2 – фланец 304-168-71-07А
3 – контрфланец 391-103-36-02
4 – фланец 391-103-39-02
5 – штуцер 391-103-05-16
6 – фланец 391-103-31-07
7 – фланец 391-103-27-02
8 – фланец 391-103-22-09
9 – фланец 391-103-16-01
10 – фланец 391-103-28-03
11 – фланец 391-103-28-01
12 – контрфланец 391-103-36-13
13 – штуцер 391-103-16-03А
14 – фланец 391-103-18-02
15 – штуцер 391-103-33-02А
16 – фланец 391-168-65-10
17 – фланец 391-168-65-10
18 – фланец 304-98-48-11
Прокладки (набор прокладок) для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – прокладка 304-98-00-41
2 – прокладка набор 304-98-00-01
3 – прокладка 304-98-00-13
4 – прокладка 304-98-00-34
5 – прокладка 304-98-00-14
6 – прокладка МН 3198-62
7 – прокладка 304-98-00-20
8 – прокладка 304-98-00-39
Прокладки, гайка накидная, ниппель для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – прокладка 391-103-36-01
2 – прокладка 391-103-36-05
3 – прокладка 391-103-36-07
4 – прокладка 10-173
5 – прокладка 391-103-40-04
6 – прокладка 391-169-2-4
7 – прокладка 6304
8 – прокладка 391-169-2-1
9 – прокладка 391-169-0-2
10 – прокладка 391-103-36-08
11 – прокладка 391-169-2-19
12 – прокладка 13-6
13 – прокладка 10-68
14 – прокладка 391-169-3-7
15 – прокладка 391-103-36-09
16 – прокладка 391-103-36-11
17 – прокладка 391-103-36-12
18 – гайка накидная 10-132
19 – ниппель 10-204
20 – прокладка 0-20
Прокладки (набор прокладок) для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – прокладка 304-168-0-12
2 – прокладка 304-168-0-13
3 – прокладка 304-168-0-8
4 – прокладка 304-168-0-11
5 – прокладка набор 304-98-00-55
6 – прокладка 304-98-00-30
7 – прокладка 304-168-0-6
8 – прокладка 304-98-00-25
9 – прокладка 304-98-00-22
10 – прокладка 304-98-00-26
11 – прокладка 304-168-0-31
12- прокладка 304-168-0-9
13 – прокладка 304-168-0-5
14 – прокладка 304-168-018
15 – прокладка 304-168-0-17
Цанга с винтом зажимным 304-98-00-04 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – цанга 304-98-00-04
2 – винт зажимной 304-98-00-07
Крышки 304-08-00-15 для компрессоров АВШ-3,7/200, АВШ-3,7/200М
Крышка 304-98-00-40 для компрессоров АВШ-3,7/200, АВШ-3,7/200М
Маховик с пальцами 304-168 -0-1 для компрессоров АВШ-3,7/200, АВШ-3,7/200М

1 – маховик 304-168-0-1
2 – палец в сборе 304-98-61-00
Полумуфта 304-168-0-2 для компрессоров АВШ-3,7/200, АВШ-3,7/200М
Корпус подшипника 304-98-0012 для компрессоров АВШ-3,7/200, АВШ-3,7/200М


Структура изделия по деталям (комплектующим) АВШ-3,7/200 391-169. сб.23 Комплект ЗИП для среднего ремонта.

Структура изделия по деталям (комплектующим) АВШ-3,7/200М 391.169.06.000 Комплект ЗИП для среднего ремонта

Вес (масса) и материал запчастей для компрессора АВШ-3,7/200

Техническое описание и инструкция по эксплуатации Авш-3,7/200м (391.169.00.000 ТО)
