Компрессоры — это важное и неотъемлемое оборудование, которое находит широкое применение в различных отраслях промышленности и быта. Эти механические устройства спроектированы для сжатия газов или жидкостей, повышая их давление и обеспечивая необходимую мощность для различных технологических процессов. Компрессоры имеют множество разновидностей и конструкций, каждая из которых подходит для определенных задач и условий эксплуатации.
В данной статье мы рассмотрим компрессор 2РВ — 3/350, его принцип работы, конструкцию и основные параметры, чтобы предоставить вам полное представление о важности этого устройства в современной технике и промышленности. Также мы предоставим каталог запчастей для данного компрессора, которые вы сможете приобрести в нашей компании «ЭНМАШ».
Конструкция компрессора 2РВ-3/350

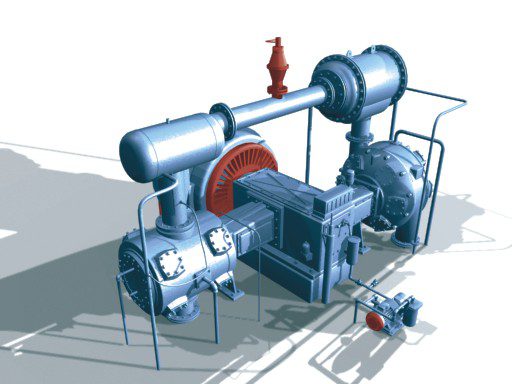

Компрессор 2РВ-3/350 – это воздушный компрессор с ременным приводом. Он предназначается для сжатия воздуха до давления 350 кг/см2.
Компрессор стационарный, вертикальный, двухрядный, шестиступенчатый, двойного действия.
Воздушный компрессор высокого давления 2РВ-3/350 состоит из:
1 – компрессор;
2 – холодильник 1 — 3 ступеней;
3 – воздухопровод;
4 – холодильник 4-6 ступеней;
5 – электродвигатель;
6 – водопровод;
7 – фундаментная плита.
Принцип действия компрессора
Газ засасывается в 1 ступень и сжимается последовательно в цилиндрах шести ступеней; после каждой ступени сжатия газ охлаждается в холодильнике. Холодильник 1 ступени кожухотрубный. Холодильники второй и третьей ступеней змеевиковые. Холодильники 1, 2 и 3 ступеней помещены в общей ванне, расположенной вне компрессора. Холодильники 4, 5 и 6 ступеней секционного типа размещены в отдельной ванне, находящейся также вне компрессора.
Кроме этого, после каждой ступени происходит отделение частиц масла от газа в маслоотделителях. Станина компрессора имеет горизонтальный разъем по оси вала. Двухколенчатый вал, с кривошипами под углом 180°, уложен в трех подшипниках на картере и одном выносном, имеющих вкладыши, залитые баббитом.
Нижние головки шатунов имеют вкладыши, также залитые баббитом, а крейцкопфные-бронзовые вкладыши.
Смазка всех подшипников циркуляционная, осуществляется шестеренчатым масляным насосом, установленным в картере. Масло заливается в картер, откуда насос подает его через фильтр на нагнетательном трубопроводе к местам смазки.
Цилиндры первой и второй ступеней отлиты в блоке, цилиндры 3, 4, 5 и 6 ступеней выполнены раздельно.
Смазка цилиндров и сальников производится лубрикатором, от коленчатого вала посредством эксцентрика, ползушки и тяги. Рубашки цилиндров и холодильники охлаждаются водой.
Компрессор приводится в движение от электромотора посредством клиноременной передачи.
Основные параметры компрессора
| Эксплуатационные параметры | |
| Производительность | 3 м³/мин |
| Давление газа перед 1 ступенью | 1 атм. абс. |
| Давление нагнетания | 350 кг/см² |
| Температура всасывания | не более +30 °C |
| Температура нагнетания перед холодильниками | прибл. 150 °C |
| Расход компрессорного масла | 200 г/ч |
| Расход охлаждающей воды | 8,0 м³/ч |
| Конструктивные параметры | |
| Диаметр цилиндра 1 ступени | 310 мм |
| Диаметр цилиндра 2 ступени | 240 мм |
| Диаметр цилиндра 3 ступени | 90 мм |
| Диаметр цилиндра 4 ступени | 70 мм |
| Диаметр цилиндра 5 ступени | 30 мм |
| Диаметр цилиндра 6 ступени | 27 мм |
| Ход поршней: 1, 3, 5 ступени | 200 мм |
| Ход поршней: 2, 4, 6 ступени | 100 мм |
| Общий вес компрессора | 5580 кг |
| Привод | |
| Мощность электромотора | 75 кВт |
| Число оборотов электродвигателя | 980 об/мин |
| Число оборотов компрессора | 320 об/мин |
| Направление вращения компрессора | по часовой стрелке (со стороны маховика) |
| Размеры штуцеров | |
| Всасывающий трубопровод | 100 мм |
| Нагнетательный трубопровод | 10 мм |
| Подвод охлаждающей воды | 2″ |
| Отвод охлаждающей воды | 3″ |
Смазка компрессора
Смазка рабочих поверхностей компрессора имеет большое значение. Правильная смазка уменьшиет износ деталей и, наоборот, неудовлетворительная постановка хозяйства ведет к повышенным износам и авариям.
Минимальное количество машинного масла в картере должно составлять 35-40 литров.
Для смазки цилиндров и сальников расход масла должен быть около 200гр/час.
Для смазки цилиндров и сальников применяется масло компрессорнеое «Т» ГОСТ 1861-44, для смазки кривошипно — шатунного механизма – масло машинное «С» ГОСТ 1707-51.
Сферы применения компрессоров
Компрессоры применяются во многих отраслях и сферах деятельности. Вот некоторые из них:
-
- Промышленное производство: Компрессоры используются для сжатия и перекачки газов и жидкостей в различных производственных процессах, таких как производство пластмасс, химическая промышленность, производство пищевых продуктов и многие другие.
- Нефтегазовая промышленность: Компрессоры играют важную роль в добыче, транспортировке и переработке нефти и природного газа. Они используются для сжатия газовых потоков на месторождениях, в трубопроводах и на газоперерабатывающих заводах.
- Энергетика: Компрессоры применяются в электростанциях для сжатия воздуха и газов для работы турбин и двигателей. Они также используются в энергетических установках для сжатия пара.
- Автомобильная и авиационная промышленность: Компрессоры используются для сжатия воздуха в автокондиционерах и системах пневмоподвески в автомобилях, а также для сжатия воздушных потоков в авиационных двигателях.
- Медицинская промышленность: Компрессоры применяются для обеспечения сжатого воздуха и кислорода в медицинских установках, таких как респираторы и аппараты ИВЛ.
- Пищевая промышленность: Компрессоры используются для сжатия воздуха и газов в процессах производства пищевых продуктов, а также для упаковки и консервирования пищи.
- Химическая промышленность: Компрессоры необходимы для обеспечения сжатого воздуха и газов в различных химических процессах и лабораторных исследованиях.
- Строительство и горная промышленность: Компрессоры используются для прокладки дорог, строительства зданий и сооружений, а также в горнодобывающей промышленности для обеспечения сжатого воздуха для буровых установок и пневмоинструмента.
- Транспорт и логистика: Компрессоры применяются в системах транспортировки и хранения сжатых газов и жидкостей, таких как системы подачи топлива на транспортных средствах и системы хранения газовых баллонов.
- Очистка и обработка воды: Компрессоры используются для обеспечения сжатого воздуха для процессов очистки и обработки воды, включая очистку сточных вод и подачу кислорода в водные системы.
Это лишь несколько примеров сфер применения компрессоров, и они могут использоваться в различных отраслях и приложениях в зависимости от конкретных потребностей.
ООО ПКП «ЭНМАШ» поставляет детали для различных моделей компрессоров, в том числе и для компрессора 2РВ-3/350. Каталог запчастей вы сможете увидеть ниже.
Для того, чтобы купить детали для компрессора, звоните по телефону +7 (495) 225-44-97 или оставьте заявку на сайте. Также заявки принимаются и на адрес электронной почты en-mach@yandex.ru.
Вам могут быть интересны следующие статьи:
Компрессор 2РВ — 3/350
Станина и картер
Вал коленчатый
Отъемная параллель
Шатун
Крейцкопф
Дифференциальный поршень 1, 3 и 5 ст.
Дифференциальный поршень 2, 4 и 6 ст.
Цилиндр 3-5 ст.
Блок цилиндров 1-2 ст.
Цилиндр 4-6 ступени
Сальник
Клапаны
Клапаны 3 ступени
Клапаны 4 ступени
Клапан комбинированный 5 и 6 ступени
Клапан предохранительный 2 ступени
Клапан предохранительный 3 и 4 ступени
Клапан предохранительный 5 и 6 ступени
Масляный фильтр
Зубчатый насос для масла
Холодильник 1 ступени
Холодильники 1, 2 и 4 ст.
Холодильники 4, 5 и 6 ст.
Маслоотделитель 1 ступени
Маслоотделитель 2 ступени
Маслоотделитель 3 ступени
Маслоотделитель 4 ступени
Маслоотделитель 5-6 ступени
Втулки цилиндров 1 и 2 ступеней
| Схема | Поз. | Наименование | Чертежный номер |
|---|---|---|---|
 | 14 | Контактор КТВ-34 | |
| 12 | Ремень клиновый Г-5000 | ГОСТ 1284-57 | |
| 11 | Болт фундаментный М24*800 | 40.088.029 | |
| 10 | Болт фундаментный М24*400 | 40.088.029 | |
| 9 | Гайка М30 ГОСТ 3927-51 | 40.088.009 | |
| 8 | Болт фундаментный | 4.818.004 | |
| 7 | Шкив | 4.260.023 | |
| 6 | Плита фундаментная | 4.082.001 | |
| 5 | Водопровод | 3.303.046 | |
| 4 | Газопровод | 3.303.046 | |
| 3 | Холодильник 4-6 ст. | 2.034.008 | |
| 2 | Холодильник 1-3 ст. | 2.034.007 | |
| 1 | Компрессор 2рв-3/350 | 1.063.001 |
| Детали (Схема) | Поз. | Наименование | Чертежный номер |
|---|---|---|---|
 | 1 | Труба 108*4 нагнет. 1 ст. | 3.300.110 |
| 2 | Труба 76*4 всас. 2 ст. | 3.300.111 | |
| 3 | Колено из тр. 76*4 | 3.300.112 | |
| 4 | Фланец | 34.402.108 | |
| 5 | Фланец | 4.402.668 | |
| 6 | Фланец | 4.402.670 | |
| 7 | Фланец | 4.402.681 | |
| 8 | Наконечник | 4.404.020 | |
| 9 | Наконечник | 4.404.021 | |
| 10 | Наконечник | 4.407.181 | |
| 11 | Капсуль | 4.407.010 | |
| 12 | Капсуль | 4.407.017 | |
| 13 | Камера для термом. | 4.408.097 | |
| 14 | Камера | 4.414.073 | |
| 15 | Камера | 4.414.074 | |
| 16 | Камера | 4.414.075 | |
| 17 | Труба 38*3,5 длина = 7000 | 4.419.550 | |
| 18 | Труба 38*3,5 длина = 6000 | 4.419.551 | |
| 19 | Труба 24*4 длина = 10000 | 4.419.552 | |
| 20 | Труба 24*6 длина = 21000 | 4.419.553 | |
| 21 | Прокладка 28/16*2 | 4.480.039 | |
| 22 | Прокладка 36/28*2 | 4.480.089 | |
| 23 | Прокладка 148/110*2 | 4.481.099 | |
| 24 | Прокладка 40/22*2 | 4.481.225 | |
| 25 | Прокладка 110/76*2 | 4.481.317 | |
| 26 | Прокладка 148/76*2 | 4.481.318 | |
| 27 | Прокладка 50/35*2 | 4.481.904 | |
| 28 | Прокладка 185/110*2 | 4.481.925 | |
| 29 | Прокладка 150*80*2 | 4.481.928 | |
| 30 | Шпилька М20*100 | 40.088.005 | |
| 31 | Шпилька М20*120 | 40.088.009 | |
| 32 | Гайка М16 | 40.088.009 | |
| 33 | Гайка М20 | 40.088.009 | |
| 34 | Болт М16*60 | 40.088.044 | |
| 35 | Проволока свароч. | ||
| 36 | Электрод | ||
| 37 | Фланец | 4.402.285 | |
| 38 | Труба 38*3,5 длина = 450 | 4.419.437 | |
| 39 | Прокладка 65/40*2 | 4.481.370 | |
| 40 | Кран |
| Детали (Схема) | Поз. | Наименование | Чертежный номер |
|---|---|---|---|
 | 1 | Колено | 3.303.047 |
| 2 | Труба подводящая | 3.303.030 | |
| 3 | Фланец | 4.402.113 | |
| 4 | Фланец | 4.402.126 | |
| 5 | Труба ДУ=25 длина 10000 | 4.419.529 | |
| 6 | Труба ДУ=20 длина=6500 | 4.419.530 | |
| 7 | Труба ДУ20 | 4.419.531 | |
| 8 | Прокладка | 4.481.219 | |
| 9 | Прокладка 60/35*2 | 4.481.585 | |
| 10 | Болт М16*35 ГОСТ 1805-55 | 40.088.064 | |
| 11 | Вентиль 2″ | ||
| 12 | Вентиль 1″ | ||
| 13 | Вентиль 3/4″ | ||
| 14 | Муфта 1″ | ОСТ 769 | |
| 15 | Муфта 3/4″ | ОСТ 769 | |
| 16 | Контр-гайка 1″ | ОСТ 774 | |
| 17 | Контр-гайка 3/4″ | ОСТ 774 | |
| 18 | Электрод |
