Клапаны самодействующие круглые индивидуальные (всасывающие и нагнетательные) для поршневых компрессоров со скоростью вращения вала до 1500 оборотов в минуту, при разности давления на клапан — до 450 кг на 1 кв. см.
нажмите для увеличения

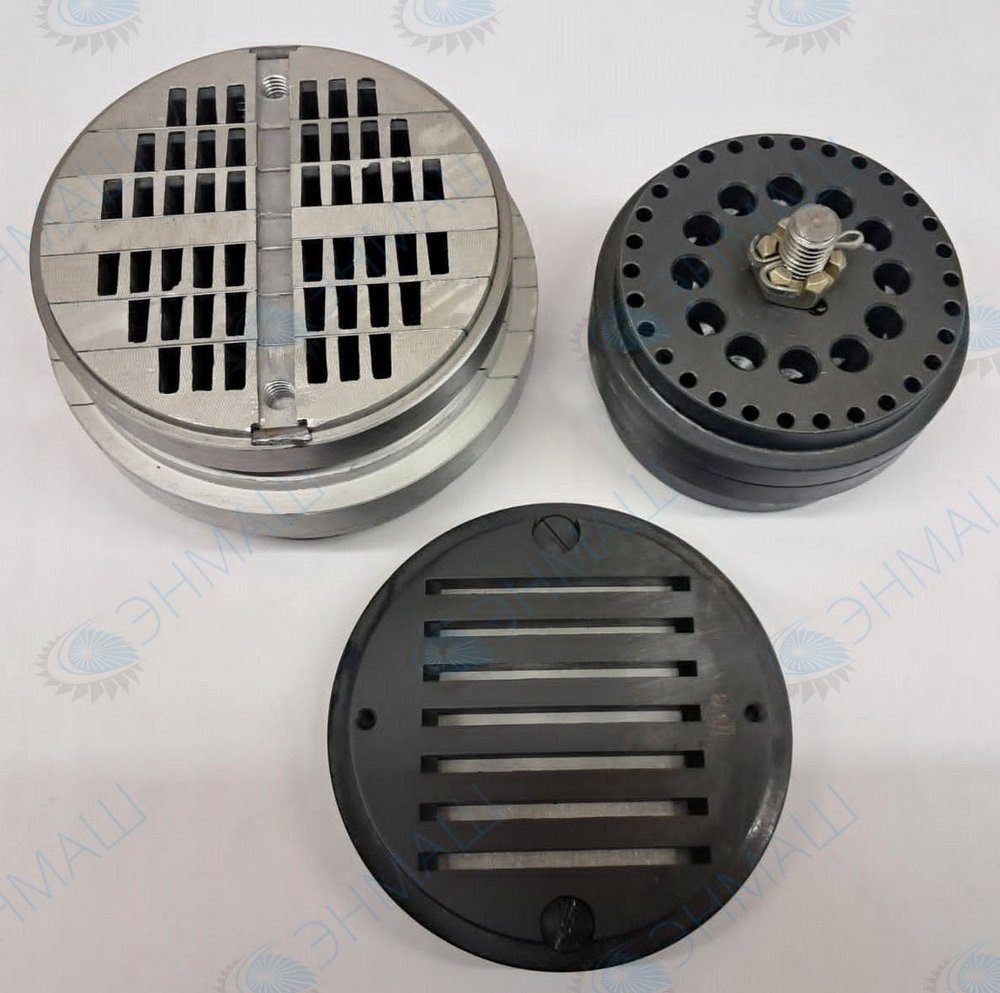

Выпускается 4 типа клапанов:
- Кольцевой. Запорный механизм — кольцеобразный, установлен перпендикулярно
относительно газового потока. - Дисковый. Механизм по форме напоминает диск на котором вырезаны окна в виде дуг. Газ проходит через эти окна. Устройство располагается перпендикулярно относительно газового потока.
- Ленточный. Такой запорный механизм выглядит как пластина прямоугольной формы с окнами (или одним окном), через которые проходит поток газа. Устройство располагается перпендикулярно газовому потоку.
- Прямоточный. Имеет вид пластины, которая установлена параллельно газовому потоку.
Посадочный размер клапана, а также его тип определяется на стадии проекта либо усовершенствования компрессора. При этом учитываются условия его эксплуатации.
Клапан и посадочное гнездо клапана должны быть сконструированы таким образом, чтобы их нельзя было перепутать при установке: нагнетательный не должен подходить на место всасывающего, а всасывающий — на место нагнетательного.
Как сами клапаны, так и выемки под них на цилиндрах должны быть сконструированы так, чтобы при разрыве или прослабленном состоянии шпильки (болта) ограничитель подъёма либо шпилька или болт не достали до цилиндра. Необходимо предусмотреть, чтобы прижимные фонари хорошо удерживали клапан в гнезде. Надёжное прижимание обеспечивается как минимум тремя точками соприкосновения.
Кольцевые и дисковые всасывающие (В) и нагнетательные(Н) клапаны подразделяются на несколько типов:
- КК Кольцевые. Пружины — концентрические.
- ДТ Дисковые. Пружины — точечные, устройства укомплектованы неметаллическими пластинами.
- КТ Кольцевые. Пружины — точечные.
- КТ. М Кольцевые. Пружины — точечные, есть газовый демпфер.
Подъем пластин клапанов (высота) должен быть в строгом соответствии с рекомендациями производителя — ООО ПКП ЭНМАШ. Допуск погрешности, если нет дополнительных указаний, определен параметрами ±0,3 миллиметра.
Если пластины изготовлены из стали марки 30X13, либо — 09Х15Н8Ю по ГОСТ 5632-72 или 30ХГСА по ГОСТ 4543-71, они обязательно подвергаются термообработке. После этой процедуры они проходят шлифовку в два или три прохода с обеих сторон попеременно. Допускается только концентрическая шлифовка.
Показатели твёрдости клапанных пластин после нагрева должны соответствовать HRC 42-52 для стали 30X13 и ЗОХГСА и HRC40-45 для стали 09Х15Н8Ю. Проверку на этот показатель должны пройти не менее десяти процентов обработанных пластин. Если твёрдость не соответствует данной норме, контроль проходит вся партия пластин.
В процессе операции по проверке на твёрдость, груз равномерно располагается на всей площади пластины, но проверяется только плоскость наружной.
Правильная замена клапанов предполагает обязательную проверку правильного их расположения на соответствующих местах. Устанавливать клапан гайкой стяжной шпильки в сторону полости цилиндра — рискованно и опасно! Поверхность поршня может ударить по шпильке или гайке, от такого воздействия клапан разрушится. При таком исходе осколки попадут в мёртвое пространство цилиндра, а это уже — серьёзная поломка и последующий дорогостоящий ремонт!
Чтобы не допустить подобного развития событий, после установки клапанов, не запуская компрессор, нужно вручную провернуть вал (сделать 1.5 — 2 оборота) и убедиться, что клапаны установлены правильно.
