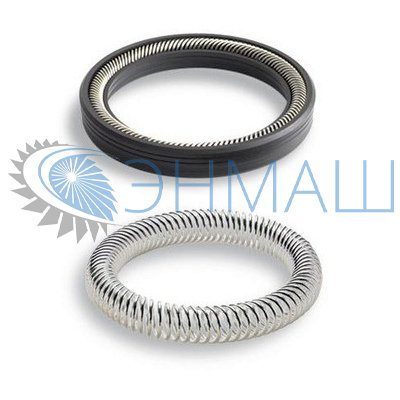

Что такое манжетная пружина?
Манжетная пружина, она же пружина сальника, — это спиральный металлический элемент, витки которого располагаются вплотную друг к другу. Отсутствие зазоров между витками придает пружине прочность и упругость. Один из концов этой пружины имеет зауженный, конусообразный край, позволяющий вкручиваться во второй конец, создавая замкнутое кольцо.
Зачем это нужно? Пружина не просто удерживает форму. Она усиливает манжету, увеличивая ее долговечность и улучшая прилегание к уплотняемой поверхности. Такие манжеты препятствуют вытеканию технических жидкостей и защищают механизмы от пыли и загрязнений.
Почему сальники с пружиной лучше?
- Долговечность. Резиновые сальники без армирования быстрее изнашиваются, теряя герметичность.
- Надежность. Манжета с пружиной лучше справляется с динамическими нагрузками.
- Универсальность. Подходит для широкого диапазона температур, от -50 до +150 °C.
История термина «сальник»
Когда-то уплотнители создавались из пеньки, пропитанной жиром (салом), что и дало название этому элементу. Современные манжеты ушли далеко от своих предшественников, но имя закрепилось.
Как работают современные сальники?
Манжетная пружина армирует уплотнительные элементы, которые препятствуют утечкам в подвижных соединениях. Они используются:
- в поршневых насосах;
- в пневмоцилиндрах;
- в гидравлических прессах и других устройствах.
Пример: Гидроцилиндры
Работа гидроцилиндров напрямую зависит от герметичности уплотнений. Если манжета износилась, произойдут утечки жидкости. Это может быть вызвано механическими повреждениями или химическим воздействием — например, агрессивной жидкостью, залитой в систему.
Из чего делают манжетные пружины?
Материалы для таких пружин зависят от условий эксплуатации:
| Материал | Свойства | Применение |
|---|---|---|
| Обычная сталь | Бюджетный вариант, подходит для стандартных условий. | Низкотемпературные среды. |
| Легированная сталь | Устойчивость к износу и температурным перепадам. | Устройства с высокой нагрузкой. |
| Коррозионностойкие сплавы | Противостоят агрессивным средам. | Работа с химическими жидкостями. |
Как создают манжетные пружины?
- Изготовление из стали. Витки накручиваются с высокой плотностью.
- Формирование кольца. Один конец вкручивается в другой.
- Дополнительная обработка:
- термическая обработка для повышения прочности;
- шлифовка торцов для точного прилегания;
- защитное покрытие для коррозионной устойчивости.
Где применяются?
Манжетные пружины находят применение везде, где нужно предотвратить утечку жидкостей или газов. Примеры:
- Гидравлические прессы. Удерживают давление в рабочей зоне.
- Пневмоцилиндры. Герметизируют подвижные элементы.
- Поршневые насосы. Предотвращают перетекание жидкостей между камерами.
Заключение
Манжетные пружины — это скрытый, но важный элемент множества механизмов. Они продлевают срок службы уплотнительных элементов, делают оборудование надежнее и устойчивее к нагрузкам. Чтобы обеспечить бесперебойную работу ваших устройств, важно выбирать подходящие материалы и учитывать эксплуатационные условия.
