Резиновая диафрагма компрессора КТ 6 — гибкая мембрана, которая герметично разделяет полости, передаёт давление и обеспечивает работу узлов без контакта газа с маслом и металлическими поверхностями. Это критично там, где важна чистота среды и стабильность параметров: нефтехимия, энергетика, газопереработка, пищевые и фармацевтические линии. Мембранная схема снижает утечки, уменьшает риск коррозии и упрощает регламентные работы.
Как работает диафрагменный узел
В рабочей камере привод прогибает мембрану, изменяя объём: на всасывании создаётся разрежение, на нагнетании — рост давления. Обратные клапаны формируют направленный поток, а отсутствие смазки в газовой зоне сохраняет чистоту среды. По сути, диафрагма выполняет роль «поршня» без трения и задиров, выдерживая миллионы циклов при корректном подборе материала и толщины.
Материалы диафрагм и критерии выбора
- NBR: стойкость к маслам и углеводородам; базовый выбор для маслосодержащей среды и пневмоаппаратуры.
- EPDM: отличная озоно-, водо- и паростойкость; рационален для влажного и горячего воздуха, наружной установки.
- FKM: высокая хим- и термостойкость к агрессивным средам и топливам.
- Комбинированные конструкции: эластомер + PTFE-барьер для минимальной газопроницаемости и химической инертности.
- Армирование тканью (нейлон/полиэстер): при повышенных перепадах давления и высокой цикличности.
При выборе оценивают: газ и примеси (масляный аэрозоль, влага), температурный диапазон, перепад давления и частоту циклов, геометрию (диаметр, профиль, толщина, крепёж), требования по чистоте и нормативам.
Признаки износа и обслуживание
- Микротрещины по зоне изгиба, потеря эластичности — термостарение или неверно выбранный компаунд.
- Вздутия/набухание — химическая несовместимость со средой.
- Падение производительности/герметичности — износ мембраны и/или клапанной группы.
Рекомендации: контроль фильтрации всасывания, удаление конденсата, равномерная затяжка крепежа, центровка узла, регламентные осмотры по наработке.
Диафрагма компрессора КТ‑6: применение и обозначения

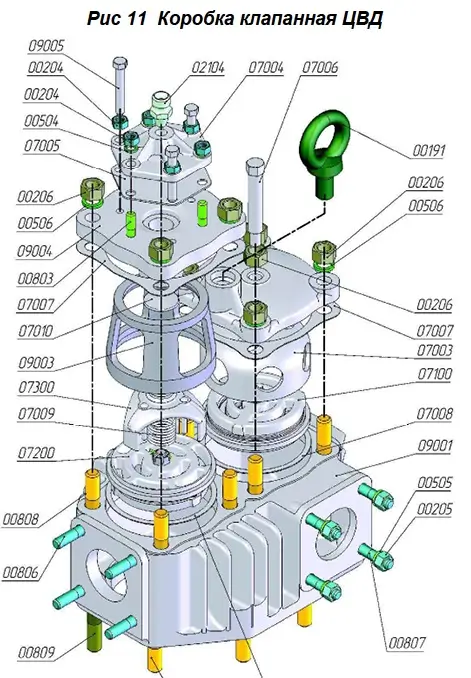

- Узел применения: коробка клапанная ЦВД и ЦНД компрессора КТ‑6.
- Обозначение: 07005.
- Чертёжный номер: 34.06.00.05-006 (КТ6‑06‑02).
- Сборочная привязка: КТ6.06СБ‑2.
Такая унификация облегчает идентификацию позиции в спецификации и ускоряет поставку запчастей при плановом ТО или аварийной остановке.

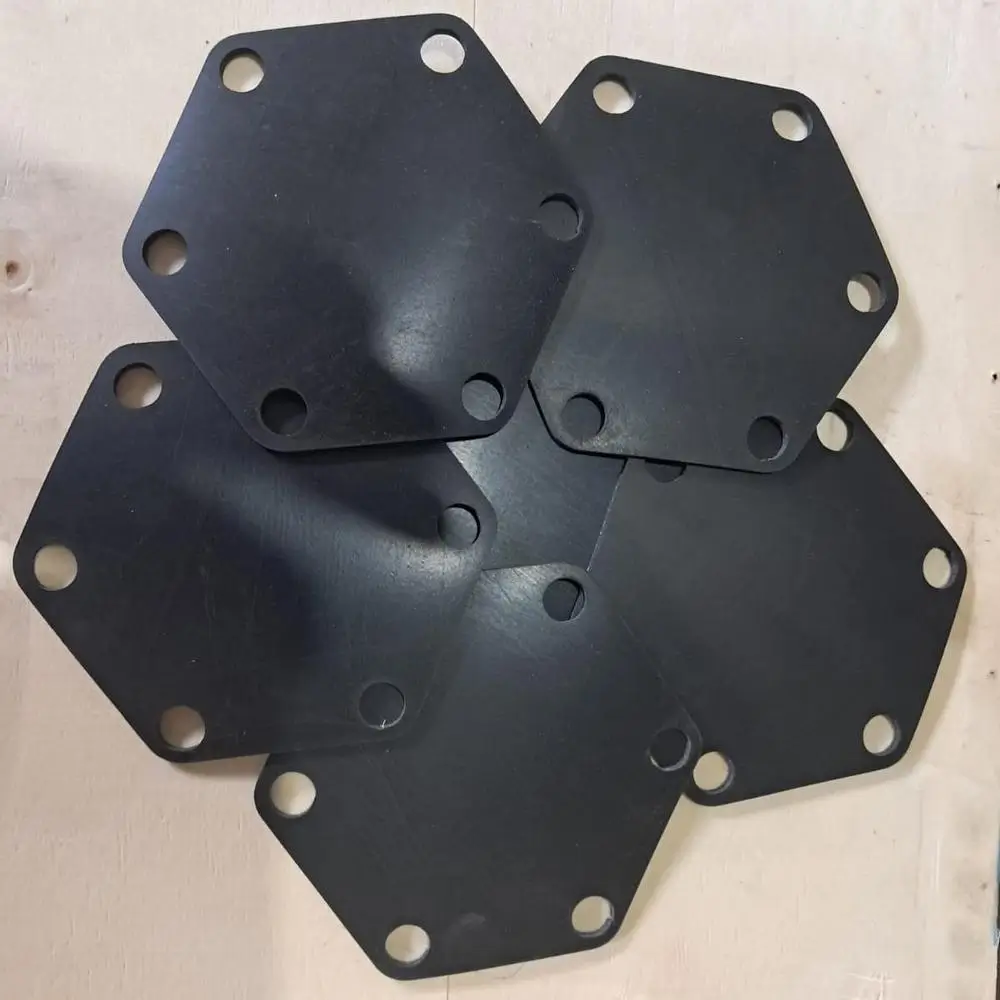

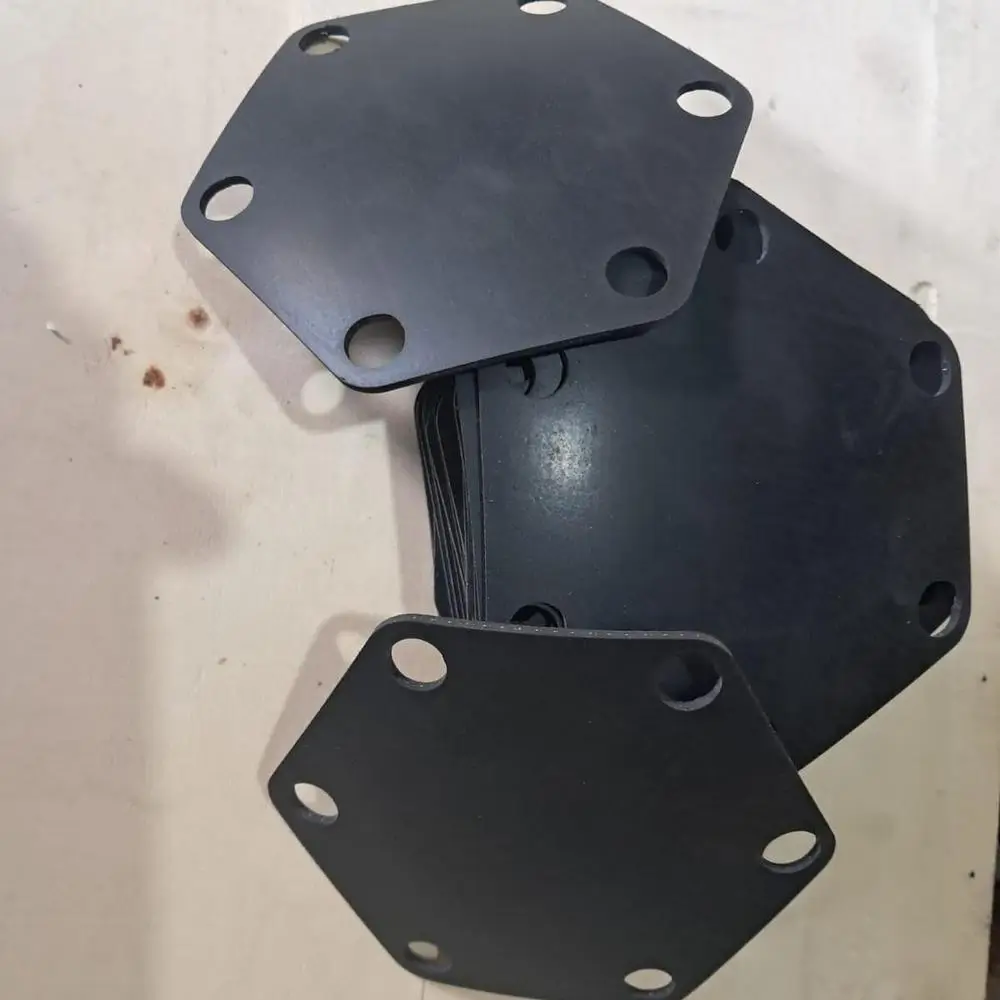

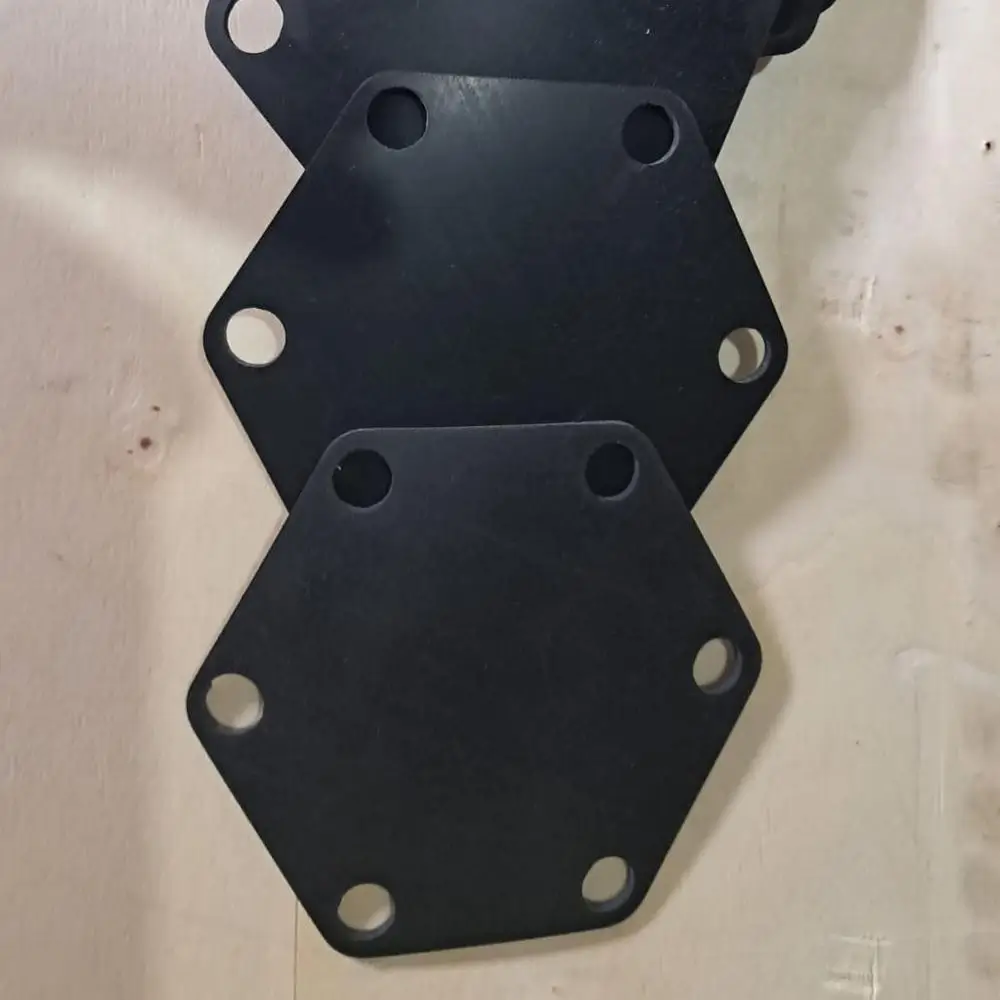

Точная спецификация: Диафрагма КТ6.06.021
- Назначение: диафрагма клапанной коробки компрессора КТ‑6.
- Габаритные размеры: 115×102×2 мм.
- Материал: резина (эластомер подобран под среду эксплуатации; доступно исполнение по согласованию).
- Масса: 0,014 кг.
- Совместимость: конструкции КТ‑6; уточнение по модификации агрегата — по заводскому номеру компрессора.
При необходимости поставляется в комплекте с сопряжёнными уплотнениями и крепежом для ускорения монтажа.
Чек‑лист для снабжения по КТ‑6
- Указать: модель/модификацию компрессора, узел (ЦВД/ЦНД), обозначение 07005 или номер чертежа 34.06.00.05‑006 (КТ6‑06‑02), позицию КТ6.06.021.
- Приложить: фото старой детали и посадочного места, размеры по месту (Dн, Dвн, толщина).
- Сообщить: рабочую среду (воздух/газ, наличие масляного аэрозоля), температуру и давление, режим (цикличность, пульсации).
- Опции: требуемый материал (NBR/EPDM/FKM), наличие тканевого армирования, требования по чистоте/антистатики.
Таблица подбора материала диафрагмы под условия
| Условия эксплуатации | Рекомендуемый материал | Примечание |
|---|---|---|
| Влажный/горячий воздух, уличная установка | EPDM | Озоно и паростойкость, стабильность на холоде |
| Масло/топливо/углеводороды в среде | NBR или FKM | Маслобензостойкость (NBR), расширенная химстойкость (FKM) |
| Агрессивные газы, низкая проницаемость | Эластомер + PTFE | Барьер к диффузии, химическая инертность |
| Высокая цикличность/перепады давления | Армированная тканью | Повышенный ресурс на изгиб и стойкость к разрыву |
Почему ООО «ПКП «ЭНМАШ»
- Экспертиза в запасных частях для компрессорных, насосных и криогенных установок.
- Быстрый подбор по чертежу/образцу и поставка по РФ/СНГ.
- Материалы под среду и режим: NBR, EPDM, FKM, решения с PTFE‑барьером, варианты с тканевым армированием.
- Сервис: диагностика причин износа, рекомендации по продлению ресурса, комплектация ремкомплектами и клапанными группами.
Готовы предложить: диафрагму КТ6.06.021 (115×102×2 мм, 0,014 кг) для коробки клапанной ЦВД/ЦНД компрессора КТ‑6, в составе сборки КТ6.06СБ‑2.
Отправьте параметры и фото на en-mach@yandex.ru — подготовим спецификацию и срок поставки в течение 24 часов.
Свяжитесь с менеджером в WhatsApp, Telegram, позвоните по телефону +7 (495) 225-44-97 или оставьте заявку на сайте. Для расчёта цены и возможных скидок укажите наименование изделия и чертёжный номер. Письма отправляйте на en-mach@yandex.ru
