Промышленные компрессорные станции в нефтяной, химической и энергетической сферах нуждаются в безупречной системе автоматики. Реле компрессора — один из ключевых узлов, отвечающих за точный контроль режимов, предотвращение аварий и продление срока службы дорогостоящих агрегатов.

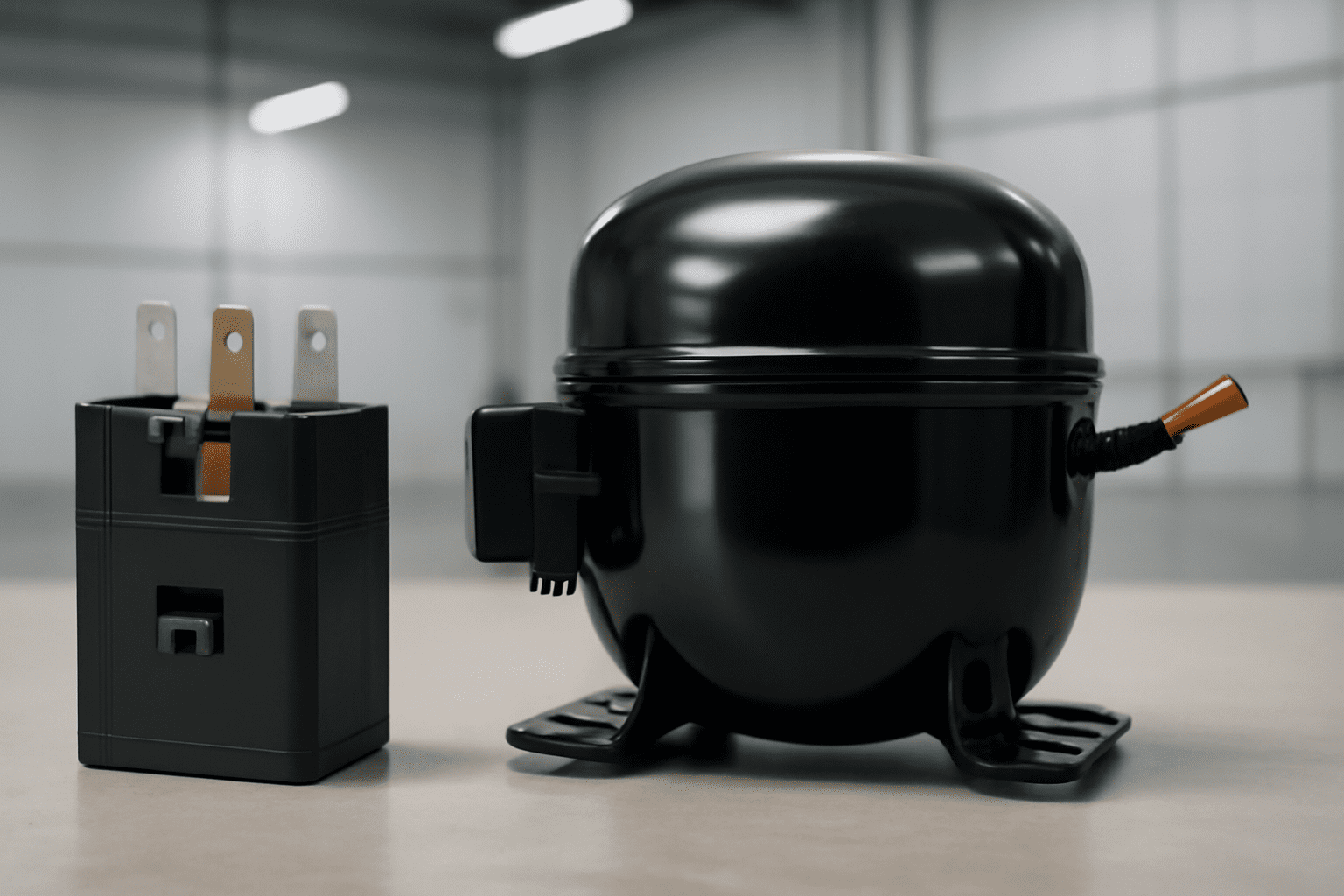

Что делает реле компрессора и где оно устанавливается
Реле компрессора управляет электродвигателем компрессорной установки. Основные функции устройства:
- запуск и остановка оборудования при достижении заданных параметров;
- защита мотора от перегрузок;
- постоянный контроль рабочих характеристик.
Монтаж реле обычно выполняется внутри электрошкафа или непосредственно на корпусе компрессора, что обеспечивает короткий путь сигнала и повышенную надёжность.
Пусковое реле компрессора: принцип работы
Когда на обмотку подаётся управляющий потенциал, возникает магнитное поле, которое стягивает силовые контакты. Пусковая последовательность выглядит так:
- На катушку поступает импульс управления.
- Образовавшийся магнит притягивает сердечник реле.
- Контакты пусковой цепи надёжно замыкаются, и двигатель входит в рабочий режим.
Реле компрессора на 220 В — самый распространённый вариант для установок средней мощности: оно выдерживает ток до 20–25 А и обеспечивает стабильную коммутацию.
Реле давления воздушного компрессора
Этот тип реле автоматически контролирует давление в системе, включая или отключая агрегат по заданным пределам. Механизм основан на мембранно-пружинной схеме.
| Параметр | Значение |
|---|---|
| Рабочее давление | 4–12 бар |
| Максимальный ток | 16–20 А |
| Тип контактов | SPDT |
| Время срабатывания | 0,1–0,5 с |
Два регулировочных винта позволяют независимо задавать давление включения/отключения и дифференциал между этими точками.
| Наименование | |
|---|---|
| 1 | Реле давления MDR_3/11_R3/16_GDA_AAAA_090A110_CHI_JXX CONDOR WERKE |
| 2 | Реле для компрессора в сборе 380 В 2 быстр. выхода Pegas pneumatic 2608и |
| 3 | Реле в сборе 220 В, 1 быстрый выход для компрессора Pegas PGS-2610 |
| 4 | Реле давления MDR 3/11 R3/6.3 CONDOR WERKE |
| 5 | Реле давления MDR_1/11_GEA_AAEA_060A080_XDE_XXX CONDOR WERKE |
| 6 | Реле давления MDR_2/11_GFA_AAAA_070A090_CIH_XXX CONDOR WERKE |
| 7 | Реле давления MDR_2/11_GEA_AAAA_060A080_QIH_XXX CONDOR WERKE |
| 8 | Реле для компрессора в сборе 380 В (2 быстросъемных выхода, регулятор давления) |
| 9 | Реле давления MDR_3/11_R3/10_GDA_AAAA_090A110_CHI_IXX CONDOR WERKE |
| 10 | Реле давления MDR_3/11_R3/20_GDA_AAAA_090A110_CHI_KXX CONDOR WERKE |
| 11 | Прессостат одноходовой для компрессора ECO AES-114P |
| 12 | Реле 380 В для компрессора Pegas 2603 |
| 13 | Реле давления MDR 3/11 R3/16 GFA AAAA 090A110 FHI JXX CONDOR WERKE |
| 14 | Реле в сборе 380 В, 1 быстрый выход для компрессора |
| 15 | Реле давления PS-A30 (20А, 380В, 8-10 атм) |
| 16 | Реле давления MDR_3/25_R3/16_IDA_AAAA_215A250_CHI_JXX CONDOR WERKE |
| 17 | Прессостат четырехходовой для компрессора |
| 18 | Реле давления MDR_3/11_R3/6.3_GDA_AAAA_090A110_CHI_HXX CONDOR WERKE |
| 19 | Реле давления MDR 3/11 R3/10 GFA AAAA 090A110 FHI IXX CONDOR WERKE |
| 20 | Реле для компрессора 220 В |
| 21 | Реле давления для компрессора -03/11-R16_A3_3-11BAR_1х3/8"F+3х1/4"F |
| 22 | Реле давления MDR_3/11_R3/24_GDA_AAAA_090A110_CHI_LXX CONDOR WERKE |
| 23 | Реле в сборе 220 В (2 быстр. выхода) |
| 24 | Реле давления ЭнергоРесурс PS-A60T (16А, 380В, 13-16 атм) |
| 25 | Реле давления для компрессора -02/11_A1_3-11BAR_1х1/4"F+3х1/4"F_L ET |
| 26 | Реле давления CONDOR WERKE Mdr 316 R320 HDA AAAA 130A160 CHI KXX |
| 27 | Реле давления PC-7 (220В, 20А, 6,5-8,5атм) |
| 28 | Реле давления 220V на 4 выход для воздушного компрессора |
| 29 | Реле для компрессора 380 В |
| 30 | Реле давления MDR_3/35_R3/16_JAA_AAAA_230A250_CHI_JXX CONDOR WERKE |
| 31 | Реле давления 220V на 1 выход для воздушного компрессора |
| 32 | Реле давления CONDOR WERKE MDR 316 R363 HFA AAAA 130A160 QHI HXX |
| 33 | Реле давления FB18-4H (380В, до 10 атм) |
| 34 | Реле давления для компрессора -03/11-R10_A3_3-11BAR_1х3/8"F+3х1/4"F_6.3 |
| 35 | Реле в сборе 380 В (2 быстр. выхода) |
| 36 | Реле давления CONDOR WERKE MDR 316 R316 HFA AAAA 130A160 |
| 37 | Реле давления CONDOR WERKE MDR 5316 HAA BAAA 085A100_XAT_XXX |
| 38 | Реле давления 380V на 4 выход для воздушного компрессора |
| 39 | Реле давления 380V на 1 выход для воздушного компрессора |
| 40 | Реле давления 1/4" для компрессоров С415М, С415М1, С416М, К-3,К-30, К-31 до 2013г. MDR 1/11 |
| 41 | Реле давления 3/8" для компрессоров К-3, К-31, С415М, С416М с 2013г. MDR 2/11 |
| 42 | Реле давления 1/2" для компрессора К-1, К-11, КВ7, К29, К-12 с 2013г. MDR 3/11 6,3А |
| 43 | Реле давления 1/2" для компрессоров К25 и К23 до 2013г. MDR 3/11 10А |
| 44 | Реле давления 3/8" для компрессоров К-2 и КВ-15 с 2013г. MDR 3/11 16А |
| 45 | Реле давления 1/2" для компрессоров С415М, К-2 и КВ-15 до 2013г. MDR 3/11 16А |
| 46 | Реле давления 1/2" для компрессоров С416М и К31 до 2011г. MDR 3/11 24А |
| 47 | Реле давления 1/2" для компрессоров К20 и К22 до 2013г. MDR 3/25 16А |
| 48 | Реле давления 1/2" для компрессора К33 MDR 3/35 16А |
Тепловое реле компрессора
Принцип работы основан на биметаллической пластине: при нагреве она деформируется и разрывает цепь. Параметры срабатывания: температура активации — 120–140 °C, возврата — 60–75 °C, время ответа — 6–15 с. Реле отключается при росте тока в рабочей обмотке компрессора, например из-за заклинивания механизма или межвиткового короткого замыкания.
Электрическая схема соединений
Корректное подключение критически важно для безопасной работы. Защитная часть реле устанавливается в цепи общего вывода обеих обмоток или рабочей обмотки, а пусковая — в цепи пусковой обмотки.
Основные принципы:
- общий вывод (C) соединяется с сетью через защитное реле;
- рабочая обмотка (R) постоянно под напряжением;
- пусковая обмотка (S) включается через пусковое реле.
Особенности монтажа в промышленных условиях
В реальных установках схема усложняется: добавляются контакторы для больших токов, частотники для плавного пуска и многоуровневые блоки защиты.
Диагностика и обслуживание
Как проверить реле компрессора
Проверку проводят мультиметром:
- Катушка управления
- Измеряют сопротивление (50–100 Ом для 12 В реле).
- Проверяют изоляцию.
- Подав сигнал, контролируют срабатывание.
- Контактная группа
- Сопротивление замкнутых контактов близко к нулю.
- Разомкнутые — бесконечно большое.
- Убеждаются в отсутствии залипания.
Симптомы неисправности
- Компрессор не запускается.
- Слышны многократные щелчки.
- Корпус реле перегревается.
- Потребляемый ток растёт.
- Работа агрегата становится нестабильной.
Замена реле
- Полное обесточивание и разрядка конденсаторов.
- Аккуратный демонтаж старого модуля с фиксацией схемы.
- Подбор аналога по току, напряжению, габаритам.
- Монтаж, проверка, запись новых параметров в журнал ТО.
Применение в отраслях
Нефтегазовый сектор
Реле компрессора устанавливаются в газоперекачивающих станциях, буровых установках, блоках подготовки нефти. Требования: взрывозащита, устойчивость к вибрации, длительный ресурс.
Химическая промышленность
Агрессивные среды диктуют повышенную коррозионную стойкость корпуса и контактов. Дополнительно применяются герметичные исполнения с IP65–IP67.
Криогенные технологии
Работа при –196 °C требует специальных металлов и компаундов, способных сохранять упругость и электропроводность на «минусе».
Технологии и будущее
Электронные реле с микропроцессором выигрывают по точности, отклику и диагностике. Системы удалённого мониторинга позволяют прогнозировать отказ задолго до аварии.
Экономика и обслуживание
| Тип реле | Цена, руб | Ресурс, лет |
|---|---|---|
| Пусковое | 1 500–3 000 | 3–5 |
| Давление | 2 500–5 000 | 5–7 |
| Многофункциональное | 15 000–50 000 | 10–15 |
Плановое ТО:
- раз в месяц — осмотр, подтяжка клемм;
- ежеквартально — проверка изоляции;
- ежегодно — полная диагностика, при необходимости замена.
Как выбрать поставщика
- Соответствие ТЗ и нормам.
- Сертификаты и взрывозащищённость.
- Гарантийные обязательства.
- Квалифицированная поддержка.
- Наличие склада и сервис-центра.
Качественные реле — залог непрерывной работы компрессора и, следовательно, всей производственной линии.
