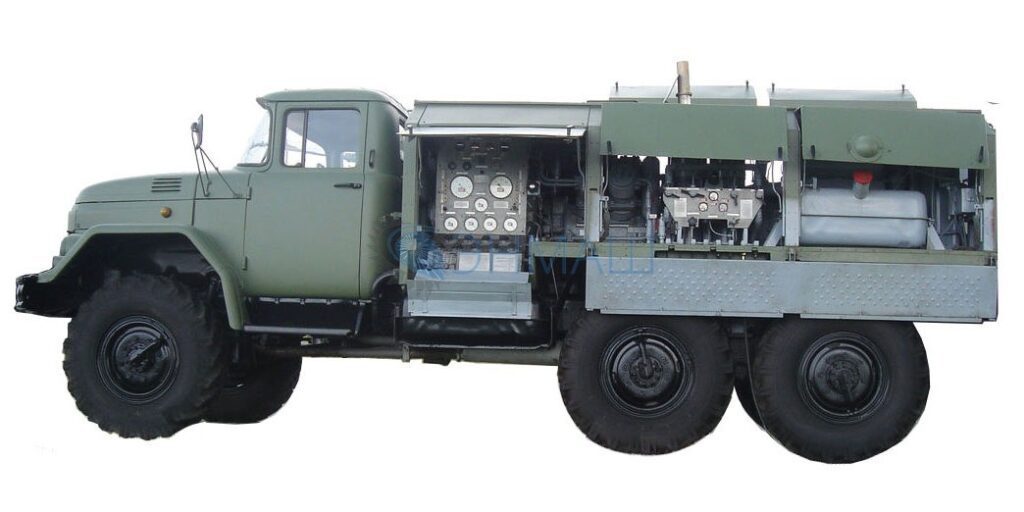

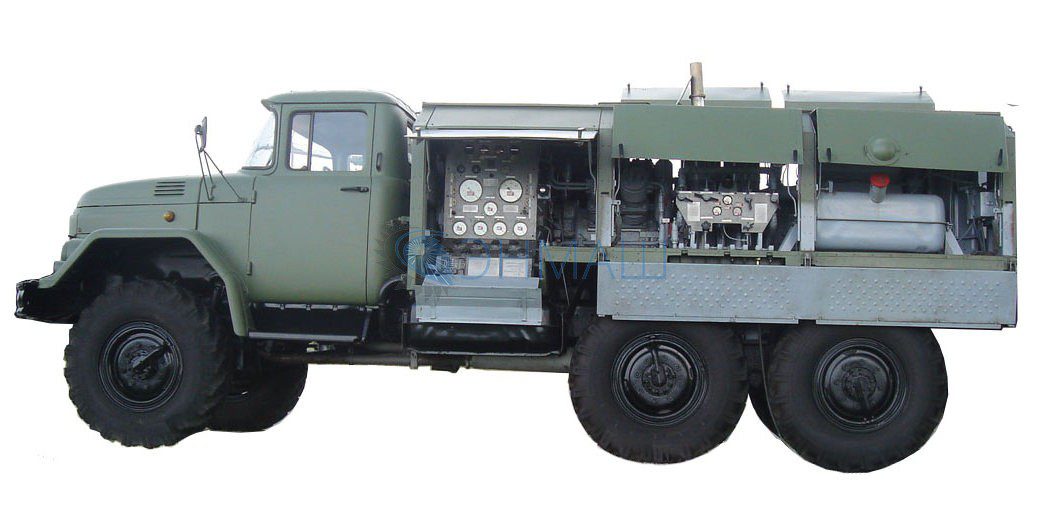

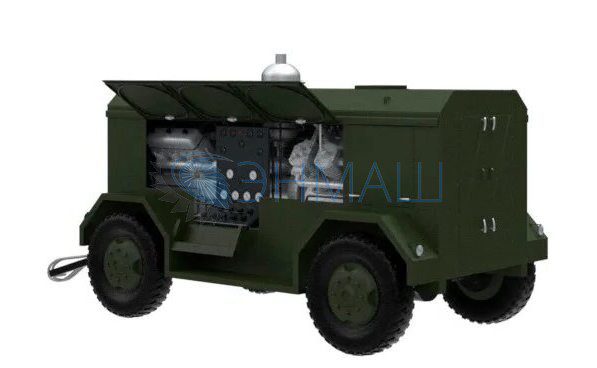

Мобильная компрессорная станция УКС 400В-131 представляет собой передвижную установку, смонтированную на базе грузовика ЗИЛ-131 (возможна адаптация под шасси автомобилей Урал или КАМАЗ). Её основное предназначение заключается в наполнении различных ёмкостей и баллонов чистым, обезвоженным сжатым воздухом давлением до 40 МПа (400 кгс/см²) непосредственно в полевых условиях.

Сфера применения

Подобное оборудование успешно используется в различных отраслях хозяйства:

Авиационная промышленность — техническое обслуживание летательных аппаратов наземного базирования, дозаправка баллонов бортовых систем.

Противопожарные и спасательные структуры — восполнение запасов в дыхательных аппаратах, обеспечение функционирования спасательного оборудования.

Нефтегазовый сектор — техническое обслуживание разведочной аппаратуры, продув и испытание под нагрузкой трубопроводных магистралей, проверка герметичности.

Телекоммуникационные сети — наполнение защитных оболочек линий связи под повышенным давлением, сервисное обслуживание передающих комплексов.

Производственное испытание — проверка прочности и герметичности резервуаров, контроль целостности трубопроводов под нагрузкой.

Технические характеристики

ПараметрЗначение
Сжимаемый газАтмосферный воздух
Производительность (без функции регенерации)140 м³/ч
Производительность (с функцией регенерации)115 м³/ч
Начальное давление0,1 МПа
Максимальное давление40 МПа (400 кгс/см²)
Давление отбора воздуха15, 23, 35, 40 МПа
Установленная мощность≤ 55 кВт
Температура выходящего воздуха+60 °C
Влажность (точка росы)≤ -60 °C
Размер фильтруемых частиц≤ 10 мкм
Общая масса9 900 кг
Климатический классУХЛ1
Температурный диапазонот -50 до +50 °C

Перечень запасных частей и комплектующих для УКС 400В-131

НаименованиеЧертежный номер
1Блок холодильниковУКС-400В-П4 сб.407
2Болт04.01.019
3Вал02.00.004
4Вал вилки выключения сцепления402-1-10
5Вал вилки выключения сцепления02.01.001
6Вал карданный02.01.040
7Валик12.00.006
8Ведро15.19.000
9Вентиль дроссельный07.01.000
10Вентиль запорный продувочныйКВО 7406
11Вентиль трехходовойКВО 7501.000
12Вилка12.01.020
13Вилка левая12.01.010
14Водомаслоотделитель I ступени10.05.000
15Водомаслоотделитель II ступени10.06.000
16Водомаслоотделитель III ступени10.01.000
17Водомаслоотделитель III ступенисб.809-37
18Водомаслоотделитель V ступени10.03.000
19Втулка упорная06.02.035
20Гайка07.00.018
21Гайка10.00.083
22Гайка10.00.144
23Гайка406-11-4
24Гайка06.00.026
25Гайка06.02.028
26Гайка накидная06.00.021
27Глушитель14.00.000
28Заглушка15.00.193
29Змеевик в сборе14.00.040
30Игла07.01.013
31Капот00.00.100
32Клапан06.00.077
33Клапан постоянного давления06.02.020
34Клапан постоянного давления06.02.020-01
35Клапан предохранительный07.00.140
36Клапан предохранительный10.00.350
37Клапан предохранительный10.00.350-01
38Клапан предохранительный10.00.350-02
39Клапан предохранительный10.00.350-03
40Клапан предохранительный10.00.350-04
41Клапан предохранительный10.00.350-05
42Клапан предохранительный10.00.350-06
43Клапан предохранительный10.00.350-07
44Клапан предохранительный10.00.350-08
45Клапан предохранительный10.00.350-09
46Клапан предохранительный10.00.350-10
47Клапан предохранительный10.00.350-11
48Клапан предохранительный10.00.350-12
49Клапан предохранительный10.00.350-13
50Клапан предохранительный V ступени10.00.350-14
51Ключ специальный для гайки дроссельного вентиля15.00.031
52Кнопка06.01.051
53Кожух кардана02.01.020
54Кожух кардана02.01.030
55Коллектор07.00.060
56Коллекторсб.806-39
57Кольцо09.00.171
58Кольцо12.00.036
59Кольцо06.02.025
60Кольцо сдвоенное07.00.039
61Кольцо сдвоенное09.00.172
62Кольцо СП37-24-5 ГОСТ 23360-78402-18
63Комплект ЗИП для капитального ремонтаВШ-2,3/400 401 ЗИК
64Комплект ЗИП для среднего ремонтаВШ-2,3/400 401 ЗИС
65Контргайка 1511.00.029
66Контргайка 2011.00.028
67Корпус06.02.027
68Кронштейн в сборе09.00.120
69Крышка09.00.169
70Крышка02.01.003
71Крышка06.02.032
72Крышка в сборе04.02.070
73Манжета06.02.026
74Манометровая труба раздачи06.00.070
75Манометровая трубка V ступени10.00.310
76Манометровая трубка раздачи10.00.320
77Мешок15.00.060
78Муфта02.00.001
79Насадок глушителя15.18.000
80Насос центоробежныйК 20/30 У2
81Ниппель07.00.035
82Ниппель10.00.135
83Ниппель10.00.143
84Ниппель11.00.098
85Ниппель406-11-6
86Останов двигателя02.03.000
87Пенал N115.10.000
88Пенал N215.25.000
89Переходник11.01.001
90Переходник15.00.018
91Переходник15.00.040
92Переходник805А-6-2
93Переходник М2415.00.030
94Петля09.00.167
95Подкладка09.00.026
96Подкладка09.00.027
97Подкладка09.00.028
98Подкладка808-24
99Подкладка00.00.001
100Подкладка00.00.002
101Подкладка00.00.004
102Подкладка00.00.005
103Подкладка00.00.006
104Подкладка00.00.009
105ПодогревательПЖД-44ЛБУ1
106Пробка-заглушка15.00.019
107Прокладка09.00.014
108Прокладка09.00.023
109Прокладка10.00.005
110Прокладка10.00.006
111Прокладка10.00.007
112Прокладка10.00.008
113Прокладка10.00.009
114Прокладка10.00.011
115Прокладка11.00.001
116Прокладка11.00.008
117Прокладка11.00.013
118Прокладка11.00.017
119Прокладка11.00.088
120Прокладка14.00.001
121Прокладка800-2
122Прокладка800-4
123Прокладка800-5
124Прокладка800-6
125Прокладка800-9
126Прокладка809-11
127Прокладка809-13
128Прокладка400-26-1
129Прокладка400-26-3
130Прокладка405-12-2
131ПрокладкаМ 405М-14-3
132Прокладка02.00.011
133Прокладка02.00.018
134Прокладка в сборе11.00.180
135Пружина07.00.071
136Пружина10.00.163
137Пружина12.00.023
138Пружина405-5-4-3
139Пружина06.02.031
140РВД 5Л9419-21,5-2000-22/М27х1,5-43/М27х1,5
141РВД 5Л9419-10,5-2000-22/М30х1,5-43/М30х1,5
142РВД УКС-400В-1316-40-1980-13/13-М12х1,25/М12х1,25
143РВД УКС-400В-П46;4-40-2000-22/М24х1;5-43/М24х1;5
144РВД УКС-400В-П46,4-40-20000-22/М24х1,5-43/М24х1,5
145РВД УКС-400В-П46,4-40-49000-22/М24х1,5-43/М24х1,5
146Регулятор мощности06.01.010
147Ролик12.00.004
148Сальник07.01.005
149Седло10.00.166
150Седло06.00.076
151Седло клапана10.00.184
152Седло клапана06.00.071
153Скоба10.00.017
154Скоба10.00.018
155Стержень09.00.173
156Стержень06.01.057
157Сумка N1 для инструмента15.07.000
158Сумка N2 для инструмента15.08.000
159Табличка04.01.583
160Табличка06.01.004
161ТермометрТКП-60/3М2
162Тройник10.00.038
163Тройник в сборе10.03.030
164Труба07.00.040
165Труба10.00.010
166Труба10.00.032
167Труба10.00.042
168Труба10.00.061
169Труба10.00.077
170Трубасб.806-37
171Труба в сборе09.00.260
172Труба всасывающая II ступени10.00.030
173Труба всасывающая III ступени10.00.050
174Труба всасывающая IV ступени10.00.070
175Труба всасывающая V ступени10.00.090
176Труба глушителя левая11.02.000
177Труба глушителя правая11.01.000
178Труба группы 15006.00.020
179Труба группы 23006.00.030
180Труба к водомаслоотделителю I ступени10.00.110
181Труба к водомаслоотделителю II ступени10.00.120
182Труба к водомаслоотделителю IV ступени10.00.140
183Труба к прибору 8Ш-3115.16.000
184Труба к регулятору мощности10.00.330
185Труба манометровая I ступени10.00.270
186Труба манометровая II ступени10.00.280
187Труба манометровая III ступени10.00.290
188Труба манометровая IV ступени10.00.300
189Труба нагнетания IV ст.сб.809-9
190Труба нагнетательная I ступени10.00.020
191Труба нагнетательная II ступени10.00.040
192Труба нагнетательная III ступени10.00.060
193Труба нагнетательная IV ступени10.00.080
194Труба нагнетательная V ступени10.00.100
195Труба от водомаслоотделителя V ступени10.00.160
196Труба топливная 2-я09.00.070
197Труба топливная 3-я09.00.080
198Трубка радиатора11.00.090
199Тяга в сборе09.01.010
200Угольник06.00.014
201Угольник06.00.018
202Упор06.02.033
203Фланец10.00.028
204Фланец10.00.036
205Фланец10.00.046
206Фланец10.00.062
207Фланец в сборе11.00.060
208Холодильник дополнительныйУКС-400В-П4 сб.407-18
209Хомут09.00.240
210Хомут11.00.018
211Хомут в сборе11.00.120
212Цепочка06.00.080
213Чехол станции00.01.000
214Шайба09.00.168
215Шайба дроссельная07.01.006
216Шайба дроссельная10.00.004
217Шкив02.00.020
218Шпиндель06.02.029
219Штуцер09.00.012
220Штуцер10.00.063-01
221Штуцер10.03.016
222Штуцер в сборе10.03.020
223Штырь06.02.034
224Ящик N2 для ЗИП15.21.000
225Ящик бьющихся частей ЗИПа автомобиля и СМУ15.26.000
226Ящик для огнетушителей15.27.000
227Ящик ЗИП N115.29.000

Основной компрессорный узел ВШ-2,3/400

Конструктивно узел представляет собой поршневой агрегат с пятиступенчатой схемой сжатия:

ХарактеристикаЗначение
Тип конструкцииПоршневой, пятиступенчатый
Количество цилиндров6
Производительность2,3 м³/мин
Рабочее давление40 МПа
Электрическая мощность55 кВт
Габариты (ДхШхВ)1050 × 850 × 850 мм
Вес агрегата560 кг
Тип охлажденияЖидкостное

Приводная система

Для привода используется дизельный двигатель ЯМЗ-236М2, что позволяет станции функционировать в полной автономии, без подключения к централизованным сетям электроэнергии.

Очистка и подготовка воздуха

Система многокаскадной фильтрации включает маслоуловители на каждом этапе сжатия и специализированный осушитель для достижения требуемых показателей влажности.

Управление и контроль

Приборная панель обеспечивает мониторинг давления на каждой ступени сжатия, отслеживание тепловых режимов, контроль смазочной системы и охлаждающего контура. Встроенные защитные механизмы срабатывают при возникновении критических ситуаций.

Обслуживание

Съёмные кожухи предоставляют удобный доступ ко внутренним элементам, что упрощает проведение регламентных работ и ремонта на месте работ.

Запасные части для компрессорного узла ВШ-2,3/400

Кривошипно-шатунный механизм

  • Коленчатый вал в сборке (сб.401-1-2)
  • Уплотнение масляного контура (сб.401-1-2-1)
  • Вентиляционный привод (сб.401-1-3)
  • Лопасть вентилятора охлаждения (сб.401-1-6А)
  • Упругая муфта соединения (сб.401-1-7)

Масляная система

  • Циркуляционный масляный аппарат (сб.401-1-3-1)
  • Фильтровальный элемент масла (сб.401-1-4)
  • Масляный резервуар в сборе (сб.401-15)

Цилиндровые блоки и клапанные системы

  • Цилиндровая группа первой ступени (сб.402-1)
  • Цилиндровая группа второй ступени (сб.402-2)
  • Цилиндровая группа третьей ступени (сб.402-3)
  • Цилиндровая группа четвёртой ступени (сб.402-4)
  • Цилиндровая группа пятой ступени (сб.402-5)
  • Клапан всасывания (сб.403-1)
  • Клапан нагнетания (сб.403-2)
  • Прокладка цилиндра (сб.404-1)
  • Поршень компрессионный (сб.405-1)
  • Кольца поршневые (сб.405-2)

Система охлаждения

  • Радиатор охладитель (сб.406-1)
  • Вентилятор охлаждающий (сб.406-2)
  • Рубашка охлаждения (сб.406-3)
  • Термостат регулирующий (сб.406-4)

Система очистки

  • Воздушный фильтр первой ступени (сб.407-1)
  • Маслоуловитель первой ступени (сб.408-1)
  • Маслоуловитель второй ступени (сб.408-2)
  • Маслоуловитель третьей ступени (сб.408-3)
  • Маслоуловитель четвёртой ступени (сб.408-4)
  • Маслоуловитель пятой ступени (сб.408-5)
  • Осушитель воздуха (сб.409-1)
  • Картридж осушителя (сб.409-2)

Уплотнения и прокладки

  • Кольцо уплотняющее манжета (сб.410-1)
  • Прокладка резиновая (сб.410-2)
  • Манжета уплотнения вала (сб.410-3)
  • Сальник вращающийся (сб.410-4)

Приборы контроля и безопасности

  • Манометр давления (сб.411-1)
  • Датчик температуры (сб.411-2)
  • Датчик давления электрический (сб.411-3)
  • Предохранительный клапан (сб.411-4)
  • Выключатель защиты по давлению (сб.411-5)
  • Выключатель термозащиты (сб.411-6)

Где заказать и купить онлайн

Запасные части для УКС 400В‑131 — ключевой ресурс для бесперебойной работы мобильной компрессорной станции. От качества комплектующих зависит, будет ли агрегат стабильно держать давление или простаивать из‑за аварийных остановок. Своевременная замена изношенных узлов, грамотный подбор ЗИП и работа с проверенным поставщиком позволяют продлить срок службы оборудования и снизить расходы на ремонт.

ООО «ПКП ЭНМАШ» поставляет запчасти и комплектующие для УКС 400В‑131 и компрессорного блока ВШ‑2,3/400:
