Клапанный блок для поршневого компрессора: функции, устройство и обслуживание

Отказ поршневого компрессора часто связан не с неисправностью поршневой группы, а с выходом из строя клапанного блока. Это незаметный, но критически важный узел, без которого компрессор не сможет развить нужное давление или вообще остановится. Разбираемся, как он работает и почему его состояние решает всё.

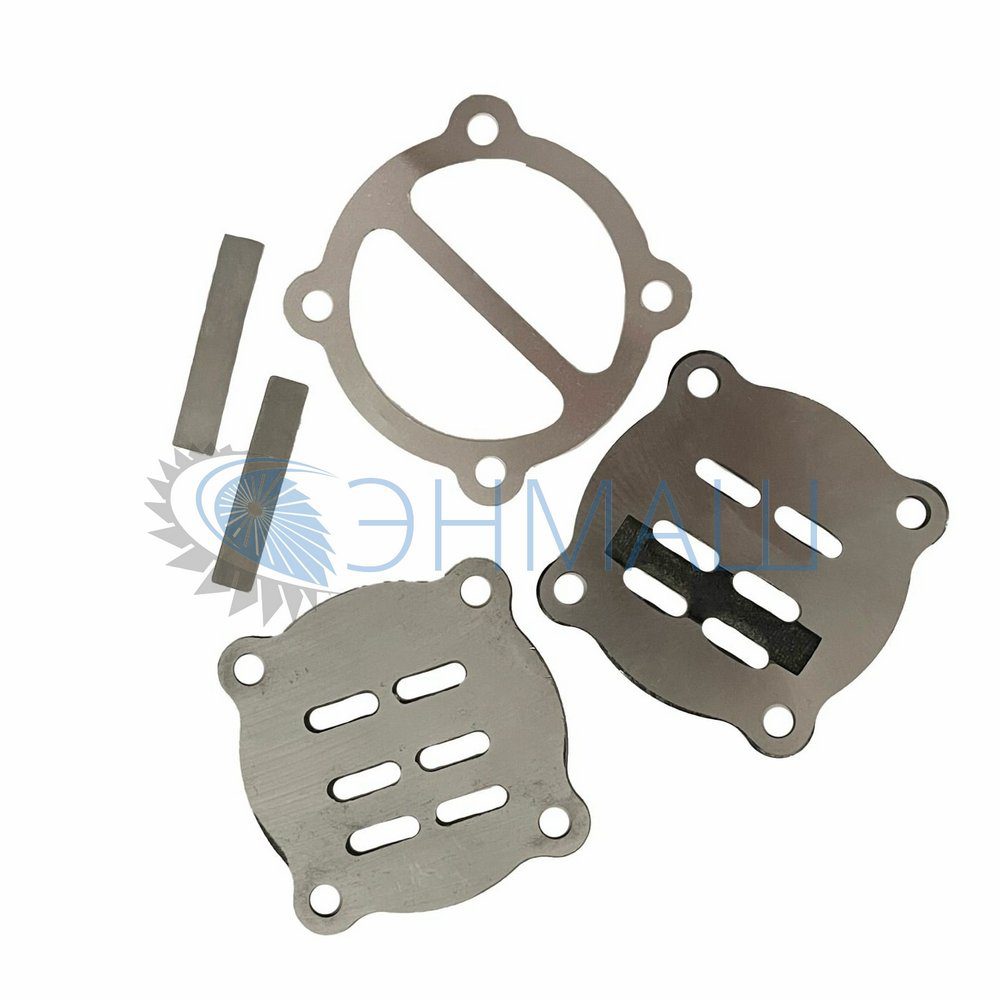

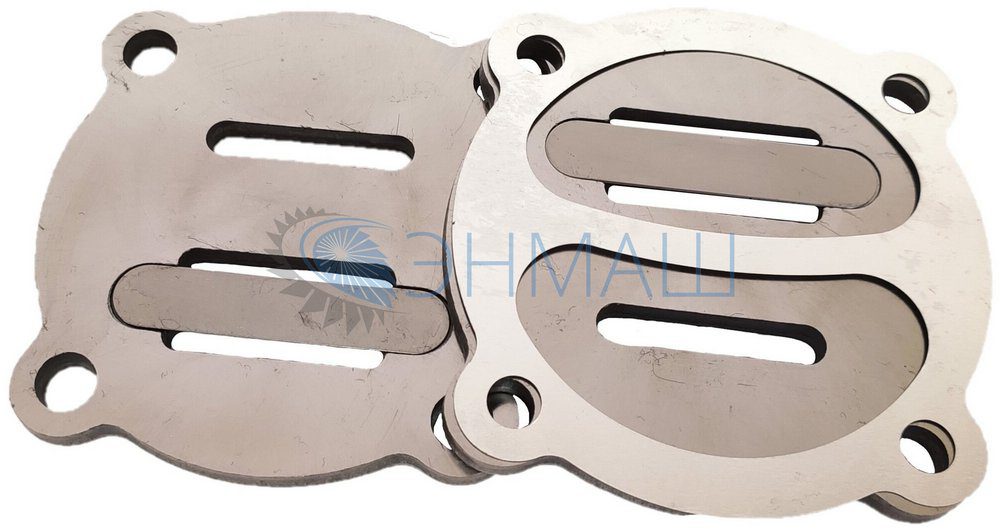

Что представляет собой клапанный блок

Клапанный блок поршневого компрессора — это система одностороннего потока, которая направляет сжатый воздух в нужном направлении. Состоит из двух типов клапанов: впускного и нагнетательного. Впускной открывается во время хода поршня назад (всасывание), пропуская свежий воздух в цилиндр. Нагнетательный срабатывает при прямом ходе (сжатие), выпуская уже сжатый воздух в ресивер и магистраль.

Клапаны представляют собой пластинчатые или шариковые элементы, которые открываются только при определённом перепаде давления. Это создаёт эффект «односторонней дороги» — воздух идёт туда, куда нужно, и не может вернуться назад.

Материал изготовления:

• стальные пластины — для впускных клапанов;
• композитные пластины с полиуретановым покрытием — для нагнетательных клапанов;
• нержавеющие стальные пружины — удерживают клапаны в исходном положении;
• стальной или алюминиевый корпус — основа блока.

Размеры и производительность клапанов подбираются под мощность компрессора — для моделей до 3 кВт они миниатюрные, для промышленных станций вплоть до 100 кВт клапаны могут быть размером с кулак.

Как работает клапанный блок

Цикл работы поршневого компрессора состоит из двух тактов:

Такт всасывания (поршень идёт вниз). Объём в цилиндре увеличивается, давление в нём падает ниже атмосферного. Впускной клапан открывается — воздух из атмосферы или ресивера входит через фильтр в цилиндр. Нагнетательный клапан остаётся закрытым, так как давление за ним больше.

Такт сжатия (поршень идёт вверх). Объём уменьшается, давление в цилиндре растёт. Когда оно становится выше давления в магистрали, нагнетательный клапан открывается — воздух выталкивается в ресивер. Впускной клапан при этом плотно закрывается, иначе воздух просто вернулся бы обратно.

Всё это происходит 600–3600 раз в минуту (в зависимости от частоты оборотов). Каждый цикл требует идеальной синхронизации открытия-закрытия клапанов, иначе производительность падает или компрессор вообще перестаёт качать.

Основные неисправности клапанного блока

Прилипание клапана. Пыль или ржавчина в воздухе приклеивают пластину к сёдлу (месту посадки). Клапан не открывается или не закрывается полностью. Результат: компрессор не качает воздух или вообще не включается.

Износ пластины. После тысяч циклов края пластины округляются, теряют упругость. Герметичность падает — воздух утекает обратно, давление не растёт, мотор работает вхолостую.

Поломка пружины. Пружина теряет упругость или ломается совсем. Клапан либо всегда открыт, либо всегда закрыт. В обоих случаях воздух не качается.

Закоксовывание сёдла. Масло из компрессора попадает на клапаны и превращается в твёрдый нагар. Клапан не может плотно закрыться, начинаются утечки.

Деформация корпуса. Если компрессор работал с превышением давления или получил удар, корпус может треснуть. Воздух выходит через трещину, давление не нарастает.

Диагностика неисправностей

Компрессор не качает воздух. Проверьте, нет ли посторонних звуков (щёлканье или свист). Если компрессор просто работает вхолостую, скорее всего заклинил впускной клапан.

Давление медленно растёт. Обычно это признак износа нагнетательного клапана или утечек через него. Проверьте манометр при работающем компрессоре — давление должно расти быстро.

Из выходного отверстия вытекает масло. Это значит, что нагнетательный клапан не закрывается плотно. Масло попадает в магистраль и засоряет пневмоинструмент.

Компрессор гудит, но воздуха нет. Может быть заблокирован впускной клапан или забился входной фильтр. Если фильтр чистый, значит проблема в клапане.

Отключение по перегрузке. Если компрессор часто выбивает защиту, причина может быть в том, что нагнетательный клапан не открывается вовремя. Давление в цилиндре растёт слишком быстро, мотор перегружается.

Обслуживание и профилактика

Замена воздушного фильтра — процедура, которую нужно делать каждые 50–100 часов работы. Грязный фильтр забивает входное отверстие, снижает производительность и способствует прилипанию впускного клапана.

Слив конденсата из ресивера — вода, которая образуется при сжатии воздуха, должна удаляться ежедневно. Если её не сливать, она окисляет клапаны и корпус изнутри.

Проверка давления отключения. Регулярно замеряйте, при каком давлении компрессор отключается. Если оно упало ниже нормы, причина часто в износе нагнетательного клапана.

Использование масла правильного типа. Компрессорное масло должно быть чистым и иметь нужную вязкость. Неправильное масло образует нагар и склеивает клапаны.

Чистка входного отверстия. Если компрессор работает в пыльном помещении, впускной фильтр нужно проверять чаще. Забитый фильтр — главный враг клапанного блока.

Типичные ошибки при работе

Эксплуатация с забитым фильтром. Это первая и самая частая ошибка. Пыль попадает на клапаны и прилипает к ним.

Работа под повышенным давлением. Если вы повышаете предельное давление сверх нормы (например, перекручиваете регулятор), клапаны изнашиваются в два раза быстрее.

Отсутствие слива конденсата. Вода в ресивере ржавеет и образует абразив, который режет клапаны.

Использование неправильного масла. Компрессор работает на масле, которое оставляет нагар, вместо чистого компрессорного.

Игнорирование звуков. Если компрессор начал издавать щёлканье или необычный шум, это признак проблемы с клапанами. Продолжение работы приведёт к полному отказу.

Замена клапанного блока

Когда клапаны полностью изношены, блок нужно менять. Процедура:

1. Отключите компрессор от сети и выпустите давление из ресивера.
2. Открутите крепёжные болты, которыми блок держится на цилиндре.
3. Снимите старый блок и очистьте поверхность от масла и пыли.
4. Установите новый блок, следя за правильной ориентацией впускного и нагнетательного каналов.
5. Затяните болты равномерно, чтобы блок не перекосился.
6. Проверьте герметичность перед включением компрессора.

Операция занимает 30–60 минут, но требует аккуратности. Неправильная установка приведёт к утечкам и потере производительности.

Материалы и стандарты

Клапанные блоки производятся в соответствии с требованиями к надёжности и безопасности. Используются материалы, выдерживающие:

• давление до 15 бар (для бытовых моделей) или до 40 бар (для промышленных);
• температуру воздуха на выходе до 80–100 °C;
• количество циклов открытия-закрытия — миллионы операций.

Пластины клапанов часто покрываются полиуретаном или полиамидом, что снижает трение и увеличивает срок службы.

Контрольный список обслуживания

1. Проверяйте воздушный фильтр каждые 25–50 часов работы.
2. Сливайте конденсат из ресивера ежедневно.
3. Замеряйте давление отключения компрессора еженедельно.
4. Используйте только рекомендованное компрессорное масло.
5. Если компрессор издаёт необычные звуки, немедленно проверьте клапанный блок.
6. Меняйте блок при первых признаках утечек или потери производительности.

Памятка для пользователя

1. Меняйте воздушный фильтр каждые 50 часов работы.
2. Сливайте конденсат ежедневно.
3. Используйте только компрессорное масло рекомендованной вязкости.
4. Не превышайте предельное рабочее давление.
5. При любых необычных звуках немедленно выключайте компрессор и проверяйте клапаны.
