Шевронное уплотнение для гидравлических устройств: полное руководство

Утечка масла из гидроцилиндра часто случается не из-за поломки, а из-за неправильно выбранного уплотнения. Когда обычная манжета перестаёт держать давление через сотню циклов, шевронное уплотнение продолжает работать годами. Почему так происходит и как выбрать правильный комплект — разберёмся подробно.

Принцип работы шевронного уплотнения

Шевронное уплотнение построено на эффекте самоподжатия: чем сильнее давление жидкости, тем плотнее манжеты прижимаются к стенкам цилиндра. В отличие от обычных сальников, которые просто создают статический барьер, шевронная схема динамически реагирует на изменение нагрузки.

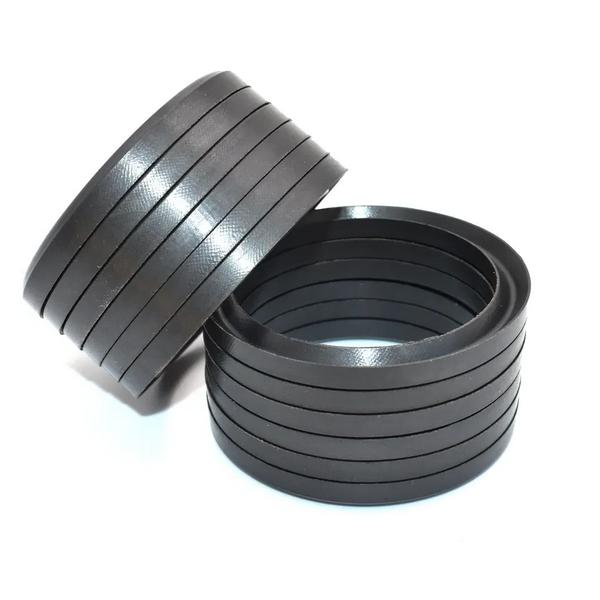

Основа конструкции — несколько V-образных элементов, уложенных друг на друга. Жидкость под давлением давит на внутренние стенки каждой «буквы V», раскрывая её лепестки наружу. Кромки плотнее прилегают к металлу, перекрывая любые зазоры. Если одна манжета изнашивается, следующая за ней продолжает работать — это создаёт многоступенчатую защиту от утечек.

Комплект шевронных уплотнений всегда собирается из трёх типов компонентов:

• Рабочие манжеты — от одной до семи штук, в зависимости от того, какое давление нужно удержать.
• Опорное кольцо (КО) — принимает на себя основную нагрузку и не даёт манжетам выдавиться в зазор между штоком и цилиндром.
• Нажимное кольцо (КН) — создаёт предварительный прижим всего пакета, обеспечивая контакт кромок с поверхностью ещё до подачи давления.

Именно такая компоновка позволяет системе выдерживать нагрузки до 63 МПа и сохранять работоспособность при износе отдельных элементов.

Стандарт ГОСТ 22704-77 и его требования

Уплотнение шевронное резинотканевое ГОСТ 22704-77 — это нормативный документ, устанавливающий размеры, материалы и условия применения. Стандарт охватывает диаметры от 10 до 2000 миллиметров и регламентирует работу в следующих условиях:

• Давление: до 63 МПа (это около 630 атмосфер — такое встречается в мощных прессах и буровых установках).
• Температура: от –50 до +100 °C, с допустимыми пиками до +120 °C на короткое время.
• Скорость штока: не более 3 метров в секунду (выше начинается перегрев кромок).
• Рабочие среды: минеральные масла, нефть, вода (как пресная, так и морская), водомасляные эмульсии.

Материал изготовления — армированные каучуки: хлоропреновые или бутадиен-нитрильные, усиленные тканевыми слоями. Для особо жёстких условий применяются полиуретановые или фторкаучуковые составы.

Сферы применения

Уплотнения гидравлические шевронные используются везде, где нужна герметизация при высоких давлениях и длительной эксплуатации:

• Гидравлические прессы — формовка металла, штамповка, работа с усилиями в сотни тонн.
• Подъёмная техника — краны, экскаваторы, автовышки работают в условиях вибраций, ударных нагрузок и запылённости.
• Насосные станции — поршневые насосы требуют уплотнений, которые выдерживают частые циклы и не теряют герметичность.
• Буровое оборудование — контакт с абразивными буровыми растворами, высокие температуры, давления до 60 МПа.
• Компрессоры — движение поршней происходит с высокой частотой, требуется стойкость к износу и температурным перепадам.
• Криогенные установки — низкотемпературные системы требуют материалов, которые сохраняют эластичность при минус 50 градусах.

Шевронное уплотнение гидроцилиндра также ставят в металлургии, энергетике, на химических заводах — везде, где есть гидравлика под нагрузкой.

Конструкция и компоненты

Шевронное уплотнение штока собирается в строгой последовательности. Первым ставят кольцо опорное — оно ложится на дно посадочного места и становится основанием для всей системы. На него укладывают манжеты V-образным профилем в сторону давления — раскрывающиеся кромки должны смотреть туда, откуда придёт жидкость. Завершает сборку кольцо нажимное шевронное, которое прижимает весь пакет сверху.

Количество манжет зависит от рабочего давления:

• до 20 МПа — достаточно двух манжет;
• от 20 до 40 МПа — ставят три-четыре;
• от 40 до 63 МПа — пять-семь штук.

Больше манжет — выше ступенчатость герметизации и лучше компенсация износа.

Опорные и нажимные кольца изготавливают из жёстких материалов: резинотканевых композиций, текстолита, полиамида, фторопласта. Для особых условий применяют бронзу или нержавеющую сталь.

Материалы изготовления

Шевронные уплотнения ГОСТ 22704 выпускаются из следующих материалов:

Для манжет:

• Резинотканевая композиция — классический вариант для большинства промышленных задач. Хорошо работает с маслами, стоек к нагрузкам.
• Полиуретан (PU) — повышенная износостойкость, низкое трение, подходит для высоких скоростей и низких температур.
• Нитрильный каучук (NBR) — маслостойкий, универсальный материал для минеральных масел.
• Фторкаучук (FKM, Viton®) — для агрессивных сред и температур до +200 °C.

Для опорных и нажимных колец:

• резинотканевые (стандарт);
• текстолит (высокая жёсткость);
• полиамид и капролон (низкое трение);
• фторопласт (химическая стойкость);
• нержавеющая сталь (температуры до +600 °C).

Критерии выбора комплекта

Размеры. Внутренний диаметр должен точно совпадать с диаметром штока, наружный — с диаметром цилиндра. Даже миллиметровое несоответствие приводит к утечкам или заклиниванию.

Рабочее давление. Чем выше давление, тем больше манжет нужно ставить в пакет. При 63 МПа применяют пять-семь штук.

Тип рабочей среды. Минеральные масла — резинотканевые манжеты. Вода и эмульсии — полиуретан. Агрессивные жидкости — фторкаучук.

Скорость движения. До 0,5 м/с — подходят стандартные резинотканевые. От 1 до 3 м/с — нужны полиуретановые или фторопластовые с низким коэффициентом трения.

Температурный режим. Стандартные составы работают до +100 °C. Для более высоких температур берут фторкаучук, для отрицательных — морозостойкие каучуки или полиуретан.

Монтаж и настройка

Перед сборкой все детали смазывают рабочей жидкостью или минеральным маслом — это защищает кромки от повреждений при посадке. Поверхность цилиндра должна быть идеально гладкой: шероховатость Ra 0,4 мкм или лучше. Царапины режут резину как лезвие.

Манжеты укладывают строго V-образным профилем в сторону давления. Перепутать направление — значит получить выдавливание уплотнения при первом же запуске.

По мере работы манжеты изнашиваются, между ними появляется люфт. Восстановить герметичность можно, поджав нажимное кольцо — под него добавляют регулировочную шайбу. Это продлевает срок службы без разборки узла. Однако такая регулировка работает ограниченное число раз — когда манжеты теряют упругость, нужна полная замена.

Частые ошибки

Неправильное направление кромок. Установка против давления выдавливает манжеты наружу.

Сухая посадка. Монтаж без смазки царапает кромки о края колец.

Перетяжка нажимного кольца. Чрезмерное усилие пережимает манжеты, они теряют подвижность и перегреваются.

Использование старых колец с новыми манжетами. Деформированные кольца не обеспечивают равномерный прижим.

Работа на грязной поверхности. Абразив, ржавчина, царапины режут резину за считанные циклы.

Контрольный лист перед заказом

1. Измерьте точные диаметры штока и цилиндра.
2. Определите максимальное рабочее давление.
3. Уточните тип жидкости: масло, вода, эмульсия, агрессивная среда.
4. Проверьте температурный диапазон.
5. Заказывайте комплект шевронных уплотнений целиком: манжеты, КО, КН — это гарантирует совместимость.
6. Сохраните маркировку для повторных заказов.

Где купить

Купить шевронное уплотнение можно в стандартных размерах по ГОСТ 22704 или заказать изготовление по чертежам. Доступны различные материалы: резинотканевые, полиуретановые, фторкаучуковые, комбинированные. Комплектные поставки включают все элементы, исключая ошибки при подборе.

Памятка снабженцу

1. Замерьте точные диаметры штока и цилиндра.
2. Уточните максимальное давление и температурный режим.
3. Определите тип рабочей жидкости.
4. Заказывайте комплектом: манжеты, опорное кольцо, нажимное кольцо.
5. Запишите маркировку для будущих заказов.
