Простой азотной компрессорной станции СДА 9/221 или СДА 10/251 из-за износа деталей обходится предприятию в сотни тысяч рублей ежедневно. Правильный подбор запчастей и своевременная диагностика сокращают время ремонта в 2–3 раза. ООО «ПКП ЭНМАШ» поставляет оригинальные комплектующие с гарантией и технической поддержкой инженеров.
Оглавление:
- Назначение и критичность азотных станций СДА
- Отличия СДА 9/221 от СДА 10/251: характеристики и модификации
- Подбор запчастей под конкретное оборудование
- Диагностика износа: когда менять детали
- Эксплуатация и ТО: как продлить ресурс
- Где купить оригинальные запчасти с гарантией
- Сравнительная таблица моделей
- Частые вопросы покупателей
- Чек-лист перед покупкой
- Практические кейсы из отрасли
- Памятка для закупщика
Назначение и критичность азотных станций СДА
Азотная компрессорная станция СДА 9/221 и СДА 10/251 предназначена для получения газообразного азота высокого давления из окружающего воздуха непосредственно на месте работ. Оборудование критично для нефтегазовой отрасли — азот используют при освоении скважин, опрессовке трубопроводов, инертной защите резервуаров.
Химические предприятия применяют азот для продувки реакторов и создания инертной атмосферы при хранении взрывоопасных веществ. Энергетики используют станции для испытаний оборудования под давлением. Концентрация азота в газовой смеси достигает 90–98% в зависимости от модификации.
Средний срок службы до списания составляет не менее 10 лет, а ресурс до капитального ремонта — от 12 000 моточасов. Но эти цифры достигаются только при условии своевременной замены изношенных узлов и использования качественных запасных частей.
Отличия СДА 9/221 от СДА 10/251: характеристики и модификации

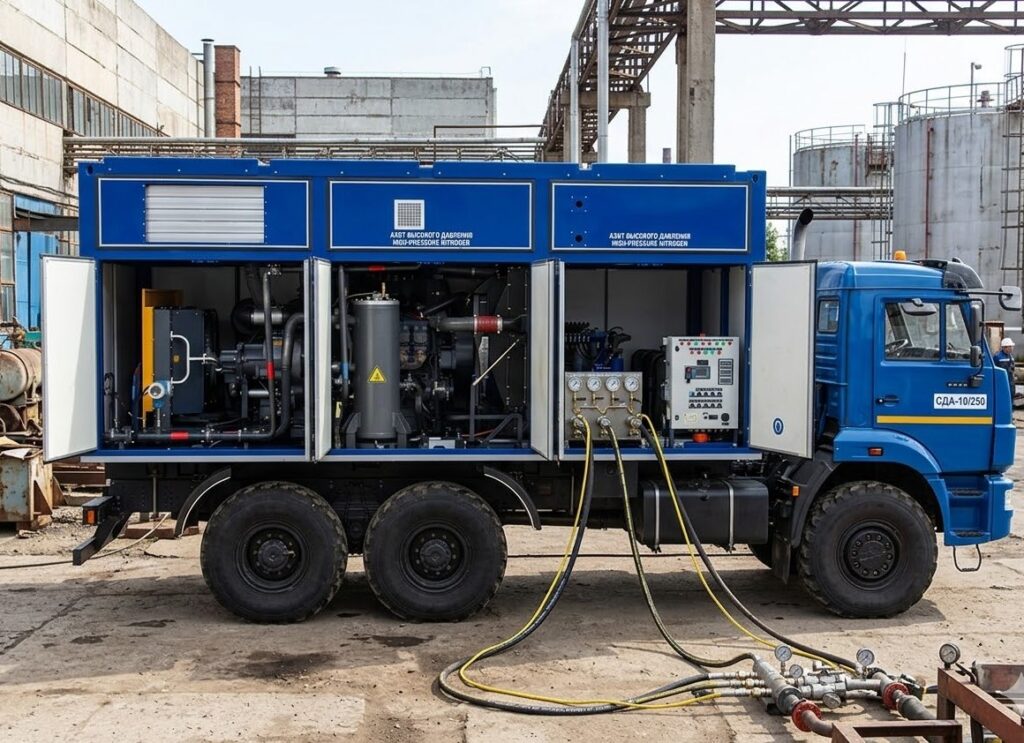

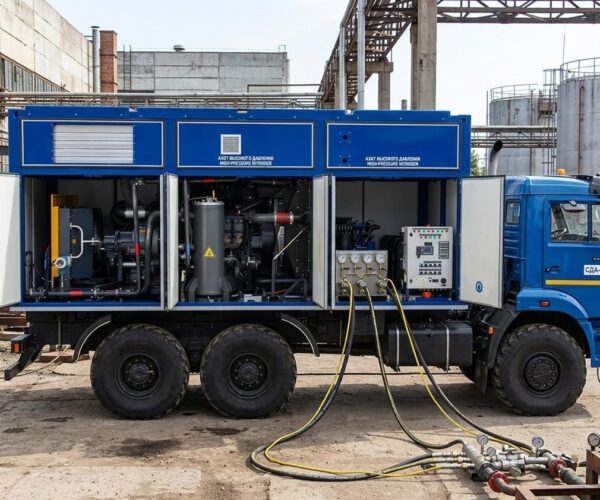

Модели различаются рабочим давлением и производительностью. СДА 9/221 выдаёт 9 Нм³/мин при давлении 221 кгс/см², СДА 10/251 — 10 Нм³/мин при 250 кгс/см². Обе установки монтируются на шасси КАМАЗ, но база отличается: 43118 для 9/221, 63501 для 10/251.
Компрессорный блок двухвальный, ленточно-винтовой конструкции с механическим приводом. Мембранные узлы выделяют азот из воздуха, степень очистки влияет на итоговую концентрацию. Модификации С90, С95, С97 означают содержание азота 90%, 95% и 97% соответственно.
Мощность привода СДА 10/251 составляет 450 л.с., что обеспечивает стабильную работу при пиковых нагрузках. Комплект быстросъёмных манифольдов упрощает подключение к потребителям и сокращает время развёртывания на объекте.
Подбор запчастей под конкретное оборудование
Ошибка при заказе запчасти ведёт к простою от 3 до 14 дней и потерям до 500 000 рублей. Всегда указывайте точную модификацию станции, серийный номер компрессорного блока и год выпуска. Некоторые детали внешне одинаковы, но отличаются материалом или размерами посадочных мест.
Типичные ошибки при подборе:
- Заказ клапанов без уточнения давления — низкодавленческие клапаны на станции 250 кгс/см² разрушаются за 200–300 часов
- Покупка поршневых колец без проверки диаметра цилиндра — зазор более 0,5 мм снижает компрессию на 15–20%
- Игнорирование состояния шатунов — трещины в теле шатуна приводят к заклиниванию поршня и разрушению блока
ООО «ПКП ЭНМАШ» проверяет совместимость по базе данных перед отгрузкой. Инженеры запрашивают фото шильдика и дефектовочную ведомость для исключения ошибок.
Диагностика износа: когда менять детали

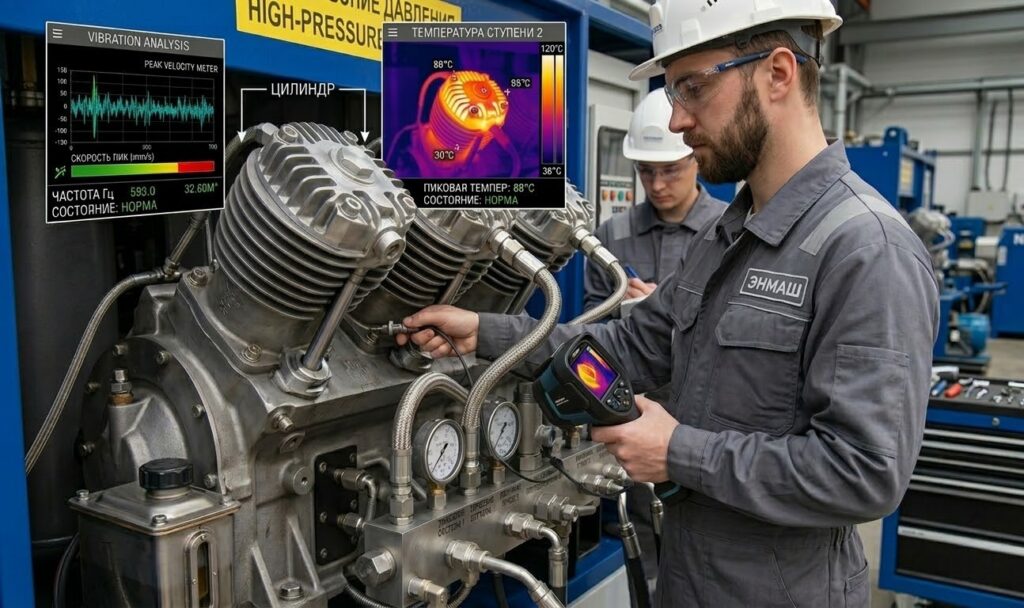

Первые признаки износа поршневой группы — падение давления на 10–15% при той же частоте вращения вала. Вибрация корпуса увеличивается, появляется стук в цилиндрах. Температура концевых холодильников растёт на 20–30°C выше нормы.
Манометры и термометры требуют поверки раз в 12 месяцев, при неисправности любого измерителя работа компрессора запрещается. Вибрационная диагностика выявляет дисбаланс ротора на ранних стадиях — отклонение более 0,05 мм требует балансировки.
Когда менять обязательно:
- Поршневые кольца — при потере компрессии или расходе масла более 0,5 л/100 моточасов
- Клапаны всасывания/нагнетания — при хлопках в трубопроводе или падении производительности
- Подшипники вала — при шуме, нагреве корпуса более 80°C или вибрации свыше допустимой
Не ждите полного отказа оборудования. При первых признаках неисправности обращайтесь за диагностикой — ремонт обойдётся в 3–5 раз дешевле замены всего компрессорного блока.
Эксплуатация и ТО: как продлить ресурс
Ресурс 12 000 моточасов до капремонта достигается только при соблюдении регламента ТО. Ежедневный осмотр включает проверку уровня масла, давления в системе, температуры узлов. Еженедельно контролируют натяжение ремней, состояние фильтров, герметичность соединений.
Масло в компрессорном блоке меняют каждые 500–1000 моточасов в зависимости от условий эксплуатации. Фильтрующие элементы воздушной системы заменяют при перепаде давления более 0,5 атм. Мембранные узлы требуют промывки и проверки целостности каждые 2000 часов.
Результаты текущего, среднего и капитального ремонтов заносят в ремонтный журнал компрессорной установки за подписью ответственного лица. Это помогает отслеживать износ и планировать замену узлов до критического состояния.
Где купить оригинальные запчасти с гарантией
ООО «ПКП ЭНМАШ» поставляет запасные части для азотных компрессорных станций СДА 9/221 и СДА 10/251 напрямую от производителей. В наличии поршни, кольца, клапаны ПИК, штоки, цилиндры, холодильники, электродвигатели, фильтрующие мембраны.
Сроки поставки стандартных позиций — 3–5 рабочих дней, редкие детали — до 14 дней. Все запчасти проходят входной контроль и сопровождаются сертификатами соответствия. Гарантия на комплектующие — от 6 до 12 месяцев в зависимости от типа детали.
Сравнительная таблица моделей
| Параметр | СДА 9/221 | СДА 10/251 | СДА 9/221М | СДА 10/251М |
|---|---|---|---|---|
| Давление, кгс/см² | 221 | 250 | 221 | 251 |
| Производительность, Нм³/мин | 9 | 10 | 9 | 10 |
| Шасси | КАМАЗ-43118 | КАМАЗ-63501 | КАМАЗ-43118 | КАМАЗ-63501 |
| Мощность привода, л.с. | 400 | 450 | 400 | 450 |
| Концентрация N₂, % | 90–95 | 90–98 | 90–95 | 90–98 |
| Ресурс до капремонта, часов | 12 000 | 12 000 | 12 000 | 12 000 |
| Срок службы, лет | 10 | 10 | 10 | 10 |
| Примерная цена запчасти (поршень), руб. | 45 000 | 52 000 | 45 000 | 52 000 |
Данные основаны на технических характеристиках производителей.
Частые вопросы покупателей
Как понять, что поршневые кольца изношены?
Падение давления на 10–15%, повышенный расход масла, сизый дым из выхлопа. Замер компрессии покажет отклонение более 20% от номинала.
Можно ли ремонтировать клапаны или только менять?
Клапаны ПИК подлежат ремонту при незначительном износе седла. При трещинах или деформации тарелки — только замена.
Что выбрать при работе в условиях крайнего севера?
Модификации с индексом «УХЛ» рассчитаны на температуру до -50°C. Требуется зимнее масло и предпусковой подогрев.
Сколько стоит комплект запасных частей для ТО?
Базовый комплект (кольца, клапаны, фильтры, масло) — от 180 000 до 350 000 рублей в зависимости от модели.
Какие документы нужны для заказа?
Серийный номер станции, год выпуска, дефектовочная ведомость или фото шильдика компрессорного блока.
Можно ли использовать аналоги вместо оригиналов?
Аналоги допустимы при наличии сертификатов и соответствии размеров. Но оригинальные запчасти обеспечивают заявленный ресурс 12 000 часов.
Как часто менять мембранные фильтры?
При интенсивной эксплуатации — каждые 2000 моточасов. При признаках снижения концентрации азота — внепланово.
Что делать при заклинивании поршня?
Немедленно остановить станцию, вызвать сервисную бригаду. Самостоятельная разборка без дефектовки приведёт к дополнительным повреждениям.
Чек-лист перед покупкой
- Проверить серийный номер — сверить с паспортом оборудования, запросить фото шильдика у поставщика
- Замерить износ цилиндра — допуск не более 0,1 мм на диаметр, при большем — нужна расточка или замена гильзы
- Уточнить материал детали — поршни из алюминиевого сплава, кольца — чугун с хромовым покрытием, клапаны — сталь 40Х
- Запросить сертификат — соответствие ГОСТ или ТУ, гарантия от 6 месяцев
- Спросить о сроках — наличие на складе или под заказ, время доставки до объекта
Практические кейсы из отрасли
Кейс 1: Нефтедобыча, Ханты-Мансийский АО
Проблема: падение давления на станции СДА 10/251 с 250 до 180 кгс/см² за 3 месяца. Решение: диагностика показала износ поршневых колец и клапанов нагнетания. Замена комплекта запчастей от ЭНМАШ заняла 2 дня. Результат: давление восстановлено, простой сокращён с 14 до 2 дней, экономия 2 800 000 рублей.
Кейс 2: Химическое производство, Татарстан
Проблема: повышенный расход масла 1,2 л/100 моточасов на СДА 9/221. Решение: выявлен износ маслосъёмных колец и зазор в направляющих втулках. Замена поршневой группы и расточка цилиндров. Результат: расход масла снижен до 0,3 л/100 моточасов, ресурс продлён на 4000 часов.
Кейс 3: Энергетика, Свердловская область
Проблема: вибрация корпуса, шум подшипников на СДА 10/251М. Решение: динамическая балансировка вала, замена подшипников качения. Результат: вибрация снижена с 0,12 до 0,03 мм, предотвращено заклинивание, экономия на капремонте 5 500 000 рублей.
Азотная компрессорная станция СДА 9/221 и СДА 10/251 — надёжное оборудование при условии использования оригинальных запчастей и соблюдения регламента ТО. Правильный подбор деталей, своевременная диагностика и качественное обслуживание обеспечивают ресурс до 12 000 моточасов и срок службы более 10 лет.
ООО «ПКП ЭНМАШ» помогает предприятиям нефтяной, химической и энергетической отраслей минимизировать простой и сократить затраты на ремонт. Свяжитесь с нами для подбора запчастей под вашу станцию.
Памятка для закупщика
- Всегда запрашивайте серийный номер оборудования перед заказом запчастей
- Проверяйте материал и размеры деталей по каталогу производителя
- Требуйте сертификаты соответствия и гарантию не менее 6 месяцев
- Планируйте закупку расходников заранее — срок поставки 3–14 дней
- Обратитесь в ООО «ПКП ЭНМАШ» для консультации инженера и оформления заказа — звонок или заявка на сайте
