Эффективность работы промышленного поршневого компрессора напрямую зависит от герметичности его цилиндропоршневой группы. Неправильный выбор материала, из которого изготовлено поршневое кольцо, приводит к стремительному росту утечек сжимаемой среды и падению общего КПД установки. В данном материале мы детально рассмотрим современные композиты на основе фторопласта, их эксплуатационные ограничения и правила подбора для безаварийной работы оборудования.
Оглавление:
Схема сопряжения композитного поршневого кольца с металлическим контртелом цилиндра.
При проектировании и сервисном обслуживании газовых и воздушных компрессорных установок инженеры сталкиваются со сложной задачей обеспечения минимального трения в паре «кольцо — цилиндр». Для закупщиков и специалистов снабжения важно понимать базовый термин: контртело — это неподвижная металлическая поверхность зеркала цилиндра, по которой совершает возвратно-поступательные движения поршневое кольцо. Качество сопряжения этих элементов определяет, насколько стабильной будет производительность всей системы.
Современные стандарты, такие как ГОСТ 12133-86, международные нормативы ISO 6621 и жесткие отраслевые стандарты API 618, строго регламентируют радиальную упругость, однородность структуры и износостойкость уплотнительных элементов. Почему нельзя использовать стандартные металлические кольца во всех типах оборудования? В машинах, где недопустимо попадание смазочных веществ в сжимаемый газ (например, в нефтехимической или пищевой отрасли), поршневая группа должна функционировать в режиме абсолютно сухого трения.
В таких условиях обычный чугун вызовет моментальный задир цилиндра. На помощь приходят наполненные фторопластовые композиции, способные сохранять жесткость и герметичность без подачи смазки. В отличие от систем, где основным рабочим органом выступает винтовой блок, поршневые агрегаты требуют регулярного контроля состояния зазоров в уплотнениях.
Практический совет: При подборе ремонтного комплекта для работы без смазки всегда оценивайте шероховатость зеркала цилиндра. Слишком гладкая поверхность (менее 0,2 мкм) препятствует переносу тончайшей фторопластовой пленки на металл, что парадоксально ускоряет износ полимера.
Современная промышленность использует целую линейку специализированных материалов, каждый из которых разработан под конкретные технологические параметры: давление, скорость скольжения, влажность и химическую агрессивность среды.
Ф4К20 и Ф4К15М5: коксированные и модифицированные составы
Композиционный материал Ф4К20 (ТУ 6-05-1413-76) является одним из самых распространенных решений для изготовления компрессорных поршневых колец, работающих без смазки. В качестве наполнителя здесь используется кокс — один из наиболее инертных агентов. Его вводят во фторопласт-4 для радикального уменьшения ползучести (медленной пластической деформации под нагрузкой), повышения твердости, теплопроводности и износостойкости. Материал химически стоек даже в среде жидкого и газообразного кислорода, однако к его недостаткам следует отнести некоторую абразивность при работе со сталью. Допустимая рабочая температура при эксплуатации изделий из материала Ф4К20 составляет от -60 до +250 °С, а интенсивность износа не превышает г/ч. Основная сфера применения: торцевые и сальниковые уплотнения, опорные подшипники и поршневые кольца.
Если компрессор эксплуатируется в среде сухих газов или в условиях глубокого вакуума (вплоть до космического применения), инженеры выбирают композиционный материал Ф4К15М5 (ТУ 6-05-1413-76). Добавка дисульфида молибдена (MoS2 в количестве 3–5%) в сочетании с коксом существенно снижает коэффициент трения, увеличивает твердость, износостойкость и жесткость уплотнения за счет формирования прочной промежуточной пленки на контртеле. Однако помните о важном ограничении: по химической стойкости этот состав значительно уступает чистому коксированному фторопласту. Он растворяется в концентрированных кислотах (серной, азотной), а также активно взаимодействует с фтором и хлором. Интенсивность износа составляет всего г/ч при температурах от -60 до +250 °С.
Антифрикционные марки АФГМ и АФГ-80ВС для сухих и влажных газов
Для тяжелых поршневых компрессоров без смазки (например, типов ГП, ГМ, 5Г, ВМ, ВП, М10, М16) критически важен подбор материала в зависимости от степени осушки среды. Графитофторопластовый материал марки АФГМ (ТУ 48-30-150-89) применяется для сжатия глубоко осушенных газов, у которых точка росы ниже 0 °С, а общее влагосодержание составляет менее 4 г/м³.
Для снабженцев поясним: точка росы — это температура, при которой содержащийся в газе пар насыщается и начинает конденсироваться. Детали из АФГМ отлично работают по стальному контртелу при предельно допустимом давлении 15–20 кгс/см² и скорости до 5 м/с. Коэффициент трения равен всего 0,03 при наличии смазки и не более 0,15 при ее отсутствии, а температурный диапазон стабилен от -200 до +250 °С.
Что делать, если компрессорная установка сжимает влажный газ с точкой росы выше 0 °С и влагосодержанием более 4 г/м³? В этом случае АФГМ использовать неэффективно. Инженеры применяют графитофторопластовый материал марки АФГ-80ВС (ТУ 48-20-150-89). Его физико-химическая структура оптимизирована под работу во влажных средах по стальному контртелу (желательно с хромовым покрытием). При давлении 10–15 кгс/см² и скорости скольжения 5 м/с величина износа в условиях сухого трения на воздухе за 100 часов работы составляет не более 30 мкм. Температурные границы аналогичны марке АФГМ (от -200 до +250 °С).

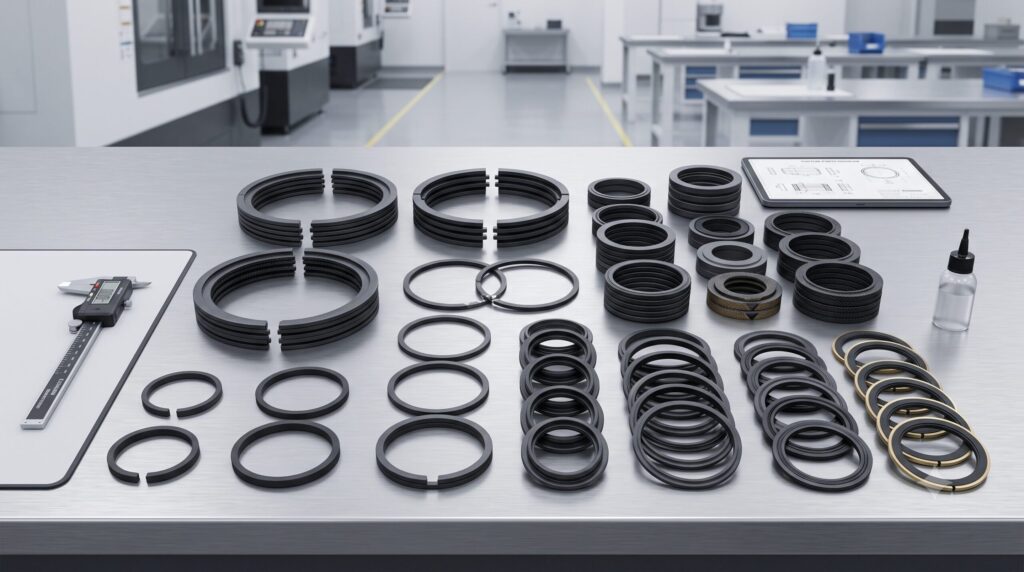

Металлофторопласт Ф4Бр20К20 и углеволоконный Флубон Ф4УВ15(20)
Когда оборудованию требуется повышенная пространственная стабильность и эффективный отвод тепла из зоны трения, применяется металлофторопластовый материал марки Ф4Бр20К20. Наполнение фторопласта-4 бронзой (до 20%) совместно с коксом (20%) повышает теплопроводность уплотнения в два раза по сравнению с чистым полимером, гарантируя высочайшую стойкость к ползучести. Металлы способствуют быстрому отводу тепловой энергии в воздушную магистраль или систему охлаждения. Однако учитывайте жесткое табу: композиции с бронзой категорически нельзя применять в коррозионных, агрессивных химических средах, а также в диэлектрических узлах. Диапазон эксплуатации: от -60 до +250 °С (манжеты, поршневые и направляющие кольца пневмо-гидросистем).
Материал с углеродными волокнами Флубон Ф4УВ15(20) (ТУ 301-05-16-89) представляет собой вершину эволюции полимерных уплотнений. Углеволокно минимизирует деформацию под нагрузкой, многократно увеличивает модуль упругости при сжатии и изгибе, а также снижает коэффициент термического расширения. Флубон химически стоек к действию сильных щелочей, плавиковой кислоты и фтористого водорода. Он обладает минимальной абразивностью по отношению к металлам. Износ находится в чрезвычайно низком диапазоне при нагрузках до 10 МПа и скоростях до 5 м/с. Температурное окно: от -120 до +250 °С. Это идеальный выбор для поршневых колец водных насосов и систем, работающих в сильно влажных средах.
Практический совет: При обслуживании компрессоров таких брендов, как Remeza, Бежецкий завод (АСО), Fiac или ABAC, часто возникает соблазн установить универсальное дешевое кольцо из чистого фторопласта Ф-4. Делать это запрещено, так как без наполнителей (кокса, графита или углеволокна) кольцо «потечет» и сомнется уже через несколько часов работы под давлением.
Как своевременно выявить деградацию уплотнения, не останавливая производственный процесс на долгий срок? Существует четкий инженерный алгоритм сквозного контроля неисправности.
- Признак: Заметное падение фактической производительности компрессора, при котором ресивер заполняется воздухом значительно дольше нормативного времени, а магистральный манометр фиксирует пульсации давления.
- Вероятная причина: Предельный радиальный износ поршневых колец, увеличение зазора в замках или их тепловое разрушение, вызывающее неконтролируемую утечку воздуха (газа) из полости сжатия в картер.
- Что проверить: Динамику изменения температуры крышек цилиндра и картера, а также стабильность работы сопряженных узлов (например, исправен ли обратный клапан).
- Чем измерить (инструмент/прибор): Используйте бесконтактный инфракрасный пирометр или тепловизор для фиксации локального перегрева цилиндра. Дополнительно применяются прецизионный датчик давления для оценки пульсаций, а после демонтажа — микрометр, нутромер и набор плоских щупов для измерения зазора в замке кольца.
- Что делать дальше: Если инструментальный замер показал зазор в замке выше паспортного лимита, уплотнения подлежат обязательной замене. При этом необходимо тщательно исследовать контртело на предмет задиров.
Существуют аварийные маркеры, при появлении которых главный механик обязан немедленно отключить установку от сети. Игнорирование этих симптомов гарантирует необратимое разрушение дорогостоящих узлов.
Во-первых, это резкий, лавинообразный рост температуры нагнетания газа. Если система управления или реле давления сигнализируют о превышении отметки в +230…+240 °С, медлить нельзя. При таких температурах фторопластовые уплотнения (Ф4К20, АФГМ) достигают предела термостабильности, начинается их деструкция и выделение токсичных фтористых соединений.
Во-вторых, появление отчетливого металлического стука или жесткого скрежета в поршневой группе. Это свидетельствует о том, что поршневое кольцо полностью разрушилось, его фрагменты выпали из канавок поршня и начали разбивать внутреннюю полость цилиндра. Дальнейшая эксплуатация приведет к заклиниванию вала, разрушению шатунного механизма и создаст прямую угрозу безопасности обслуживающего персонала.
Всегда ли оправдан локальный ремонт с заменой только пластиковых элементов? Практика показывает, что в ряде случаев это экономически нецелесообразно. Если при дефектовке нутромер фиксирует овальность или конусность цилиндра, превышающую допустимый диапазон, замена старых колец на новые не решит проблему. Новое кольцо из материала Ф4К15М5 или Ф4Бр20К20 из-за высокой жесткости композита не сможет адаптироваться к деформированному контртелу. Возникнет локальная утечка воздуха, полимер перегреется и прогорит в течение первой недели эксплуатации.
Если стоимость восстановительной расточки и хонингования старой гильзы в сочетании с ценой единичного изготовления нестандартных колец приближается к стоимости нового серийного цилиндроблока в сборе, техническому директору выгоднее принять решение о полной замене узла. Это гарантирует восстановление номинального КПД и обнуляет риски внепланового простоя предприятия.
Чтобы безошибочно подобрать и заказать комплектующие, необходимо строго сверить параметры оборудования по техническому паспорту:
- Точный наружный и внутренний диаметр цилиндра (номинальный и ремонтный размеры).
- Ширину и глубину поршневых канавок под поршневое кольцо.
- Химический состав и степень влажности сжимаемого газа (параметр критичен для выбора между АФГМ, АФГ-80ВС и Ф4К15М5).
- Линейную скорость поршня и рабочее давление в ступени.
Частая ошибка совместимости — установка жестких колец с наполнением из кокса (Ф4К20) в цилиндры из мягких алюминиевых сплавов без стальных гильз. Кокс начинает работать как наждак, мгновенно стирая стенки цилиндра. Риски неправильного подбора колоссальны: вы получаете мгновенный сброс производительности, загрязнение технологического газа продуктами износа, преждевременный выход из строя таких элементов, как воздушный фильтр и регулятор давления, а также колоссальные убытки из-за остановки технологической линии.
Что можно сделать своими силами? Силами заводской службы КИПиА и механиков можно провести внешний осмотр, очистить датчик давления, заменить масло компрессорное (в смазываемых модификациях) и проверить обратный клапан. Но глубокий анализ совместимости полимера с агрессивной газовой средой и точный расчет теплового зазора в замке кольца должен выполнять исключительно профильный специалист.
Для наглядного сопоставления физико-механических свойств изученных композитов ниже приведена сводная инженерная таблица.
| Марка материала (ТУ) | Интенсивность износа / Коэффициент трения | Ключевые особенности | Совместимость с контртелом | Оптимальная область применения |
|---|---|---|---|---|
| Ф4К20 (ТУ 6-05-1413-76) | ≤ 2,0 × 10⁻³ г/ч; низкий коэффициент трения | Высокая твердость, минимальная ползучесть. Инертен к кислороду. Имеет легкую абразивность. | Твердые стали, чугуны с высокой поверхностной твердостью. | Сухие и влажные газы, поршневые кольца, сальники, подшипники. |
| АФГМ (ТУ 48-30-150-89) | Трение: ≤ 0,03 (со смазкой), ≤ 0,15 (без смазки) | Разработан строго для глубоко осушенных газов (влага < 4 г/м³, точка росы < 0°С). | Углеродистые и легированные компрессорные стали. | Тяжелые промышленные компрессоры без смазки (ГП, ГМ, ВП, ВМ). |
| Ф4К15М5 (ТУ 6-05-1413-76) | 0,8–1,2 × 10⁻³ г/ч; снижение коэффициента трения за счёт MoS₂ | Отличная работа в глубоком вакууме. Нестоек к концентрированным кислотам, фтору, хлору. | Стальные зеркала цилиндров (формирует защитную пленку). | Вакуумные насосы, авиационная и космическая техника, сухие газы. |
| АФГ-80ВС (ТУ 48-20-150-89) | Износ ≤ 30 мкм за 100 ч сухого трения на воздухе | Оптимизирован для влажных газов (влага > 4 г/м³, точка росы > 0°С). | Сталь с обязательным твердым хромовым покрытием. | Компрессоры серий ГМ, ГП, ВП, работающие на влажном воздухе/газе. |
| Ф4Бр20К20 | Высокая износостойкость; коэф. трения стабильный | Теплопроводность увеличена в 2 раза. Запрещен в химически агрессивных и коррозионных средах. | Шлифованные стальные поверхности высокого качества. | Манжеты, направляющие кольца, высоконагруженные гидросистемы. |
| Флубон Ф4УВ15(20) (ТУ 301-05-16-89) | Интенсивность износа 2,6–6,8 × 10⁻⁷ мм³/(Н·м); коэффициент трения 0,05–0,35 | Максимальный модуль упругости. Химстойкость к щелочам и HF. Минимальный износ контртела. | Широкий спектр металлов и сплавов без риска задиров. | Опоры скольжения, водяные насосы, поршневые кольца во влажных средах. |
Чтобы лучше понять, как теоретические свойства материалов работают на реальном производстве, рассмотрим два показательных примера.
Кейс 1: Модернизация компрессора на химическом комбинате
- Отрасль: Нефтехимическая промышленность.
- Проблема: Постоянное падение производительности поршневого компрессора типа ГП, осуществляющего нагнетание осушенного технологического азота. Замена стандартных полимерных колец требовалась каждые 200–300 моточасов, что приводило к простоям линии.
- Диагностика: Ниже приведён типовой пример из промышленной практики. При дефектовке узла инженеры измерили параметры среды: содержание влаги составляло менее 1,5 г/м³ (глубокая осушка). Ранее установленный материал колец не был рассчитан на экстремально сухую среду, что вызывало его перегрев и микровыкрашивание.
- Решение: На основе анализа условий эксплуатации было принято решение заменить изношенные элементы на поршневое кольцо, изготовленное из графитофторопластового материала марки АФГМ (ТУ 48-30-150-89).
- Результат: Межремонтный интервал оборудования увеличился в разы, утечка воздуха и технологического газа снизилась до нуля, компрессор вышел на стабильный номинальный режим.
Кейс 2: Устранение задиров цилиндра на воздухоразделительной станции
- Отрасль: Металлургическое производство.
- Проблема: Прогрессирующий износ зеркала цилиндров высокого давления на поршневой машине серии ВМ, сопровождающийся критическим ростом температуры стенок.
- Диагностика: Ниже приведён типовой пример из промышленной практики. Инструментальный контроль пирометром показал локальный нагрев до +190 °С. Демонтаж поршневой группы выявил глубокие царапины на стали контртела. Анализ показал, что в систему с влажным воздухом ошибочно установили кольца из коксированного фторопласта Ф4К20, который в условиях выпадения конденсата проявил избыточную абразивность.
- Решение: Цилиндры были расточены под ремонтный размер и покрыты твердым хромом. В качестве уплотнений применили специализированный влагостойкий композит марки АФГ-80ВС (ТУ 48-20-150-89).
- Результат: Температура узла стабилизировалась в пределах нормы, а хромовое покрытие в сочетании с АФГ-80ВС полностью остановило износ зеркала.
Каким образом влажность сжимаемого газа влияет на выбор между АФГМ и АФГ-80ВС?
Это ключевой критерий подбора. Марка АФГМ разработана строго для сухих сред (влагосодержание менее 4 г/м³, точка росы ниже нуля). В условиях высокой влажности структура АФГМ теряет стабильность. Если же в газе присутствует влага (более 4 г/м³), необходимо устанавливать марку АФГ-80ВС, которая при работе по хромированному контртелу гарантирует минимальный износ (до 30 мкм за 100 часов).
Можно ли использовать поршневое кольцо из материала Ф4К15М5 в компрессорах, качающих хлорсодержащие газы?
Нет, категорически нельзя. Несмотря на прекрасные антифрикционные свойства и наличие дисульфида молибдена, данный материал химически уступает чистому коксированному фторопласту. Он активно вступает во взаимодействие с фтором и хлором, а также растворяется в концентрированных азотной и серной кислотах. Для таких сред необходимо подбирать максимально инертные углеволоконные или коксированные составы.
В чем главное преимущество материала Флубон Ф4УВ15(20) перед обычным коксированным фторопластом?
Флубон, благодаря наполнению высокомодульным углеродным волокном, обладает значительно меньшим коэффициентом термического расширения и практически не оказывает абразивного воздействия на металл цилиндра. Его интенсивность износа в разы ниже, и он незаменим при работе в жидких, водных средах (например, в промышленных насосах).
Чем опасна замена оригинального полимерного уплотнения на дешевый фторопласт без наполнителей?
Чистый фторопласт-4 обладает высокой хладотекучестью и ползучестью под нагрузкой. При рабочем давлении в цилиндре кольцо без кокса или графита мгновенно деформируется, заполнит все зазоры и потеряет упругость. Это приведет к полной разгерметизации, упадет общая производительность установки, и возникнет аварийная ситуация.
Как часто необходимо проводить сервисное обслуживание и замер износа колец в безмасляных компрессорах?
В безмасляных машинах поршневая группа является главным расходным элементом. Контроль зазоров в замках колец и толщины стенок рекомендуется проводить в строгом соответствии с регламентом завода-изготовителя оборудования, но не реже, чем через каждые 2000–4000 часов наработки, контролируя параметры через штатную систему управления.
Требуется ли специальное компрессорное масло при эксплуатации колец из Ф4Бр20К20?
Материал Ф4Бр20К20, наполненный бронзой и коксом, чаще всего применяется в пневмогидравлических системах и поршневых узлах, работающих без принудительной подачи смазки. Если же по паспорту установки допускается капельная смазка, то масло компрессорное подбирается стандартным образом исходя из температурных режимов, так как бронза и кокс устойчивы к нефтепродуктам.
Для обеспечения максимального ресурса уплотнительных элементов цилиндропоршневой группы строго придерживайтесь следующих правил:
- Контролируйте входящий поток: Всегда следите за состоянием фильтрующих элементов. Своевременно очищаемый или заменяемый воздушный фильтр исключает попадание в цилиндр мелкодисперсной пыли, которая превращает полимерное кольцо в абразивный инструмент.
- Соблюдайте температурный регламент: Не допускайте длительной работы поршневых ступеней при температуре нагнетания выше +250 °С. Это критический порог, после которого физические свойства любых фторопластовых композиций (Ф4К20, АФГМ, Ф4К15М5) необратимо деградируют.
- Следите за настройками автоматики: Регулярно проверяйте датчик давления, реле давления и регулятор давления. Их корректная работа предотвращает избыточное пережатие газов и защищает поршневую группу от пиковых перегрузок.
- Проверяйте геометрию при каждом ТО: При замене изношенных колец в обязательном порядке измеряйте геометрию гильзы цилиндра нутромером. Если зафиксирована овальность контртела, установка новых колец без расточки цилиндра бессмысленна.
- Доверяйте подбор профессионалам: Избегайте случайных поставщиков и контрафактных полимерных заготовок, не имеющих паспортов ТУ. Для точного инженерного анализа вашей рабочей среды, профессионального подбора марки композита и оперативной поставки оригинальных комплектующих обращайтесь к инженерам компании ООО «ПКП ЭНМАШ».
