Компрессорные установки серии ВВ 0,8/8-720 — это проверенные временем агрегаты, которые повсеместно обеспечивают сжатым воздухом пневматические системы на предприятиях железнодорожного транспорта и других промышленных объектах. В этой статье мы, как инженеры-практики, разберем технические нюансы эксплуатации, алгоритмы глубокой диагностики и правила работы с каталогом сборочных единиц, чтобы ремонт вашего оборудования был предсказуемым и экономически обоснованным.
Руководство по конструкции и компонентам поршневого компрессора ВВ 0,8/8-720
1. Введение и область применения
Современный железнодорожный транспорт представляет собой сложнейший комплекс взаимосвязанных систем, механизмов и агрегатов, от бесперебойной работы которых зависит безопасность и эффективность грузовых и пассажирских перевозок. Одним из ключевых элементов пневматической системы подвижного состава является воздушный компрессор. Данный документ представляет собой подробный технический обзор и аналитическую статью, базирующуюся на официальном каталоге деталей и сборочных единиц компрессора ВВ 0,8/8-720. Рассматриваемый каталог является справочным пособием при расчете и составлении заявок на запасные детали и узлы. Он предназначен для работников железнодорожного транспорта и предприятий, занимающихся эксплуатацией и ремонтом железнодорожного подвижного состава.
Каталог деталей и сборочных единиц компрессора ВВ 0,8/8-720 составлен на основании технической документации по состоянию на 1 января 1983 года. Каталог содержит техническую характеристику и развернутые спецификации узлов и деталей компрессора ВВ 0,8/8-720. В спецификации указали номера узлов и деталей, их наименование и количество на компрессор. Спецификации каждого узла сопровождаются иллюстрациями конструктивных деталей, расположенных в порядке сборки.
2. Правила пользования каталогом и расшифровка шифров
Приведенная в каталоге номенклатура охватывает детали, которые могут потребоваться при эксплуатации и ремонте компрессора ВВ 0,8/8-720. Приведенные в каталоге детали, узлы обозначены номерами, присвоенными заводом-изготовителем. В каталоге помещены таблицы стандартных и нормализованных деталей. В конце каталога помещен указатель с номерами узлов и деталей и номерами рисунков, в которых есть эти узлы и детали. Для заказа необходимой детали и узла достаточно найти на рисунке номер позиции детали или узла и в разделе «Узлы и детали» по номеру позиции найти шифр и наименование детали.
Пример расшифровки номера детали: Деталь ВВ 0,7/8.01.001-2
В данной кодировке:
ВВ 0,7/8— шифр модели компрессора;01— порядковый номер узла;001— порядковый номер детали;-2— порядковый номер варианта.
Практический пример заказа: Рисунок 2. Деталь поз. №1
В разделе «Узлы и детали» в спецификации к рис. 2 под номером позиции 1 указано: номер детали (заводской шифр) —
ВВ-0,7/8.01.001-2, наименование детали —корпус, количество на компрессор —1. Эти данные необходимы для оформления заказов на запасные части.

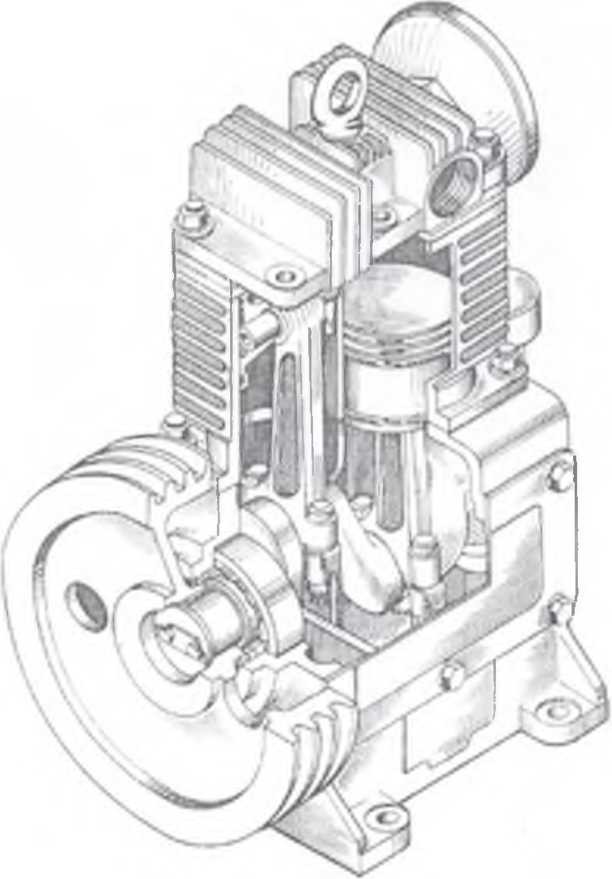

3. Технические характеристики компрессора ВВ 0,8/8-720
Компрессорная установка обладает строго регламентированными рабочими параметрами, определяющими её эффективность в составе пневматических магистралей:
- Номинальная подача воздуха: 0,8 ± 5% м³/мин.
- Частота вращения коленчатого вала: 720 об/мин.
- Избыточное давление нагнетания: 8 кгс/см².
- Потребляемая мощность: не более 6.4 кВт.
- Диаметр цилиндра: 112 мм.
- Рабочий ход поршня: 92 мм.
- Тип смазки: барботажная (для обеспечения долговечности движущихся частей, снижения потерь на трение и отвода излишков тепла из зоны контакта).
- Тип охлаждения: воздушное естественное (для терморегуляции, предотвращения перегрева механизма в процессе непрерывной работы и стабилизации температурного режима).

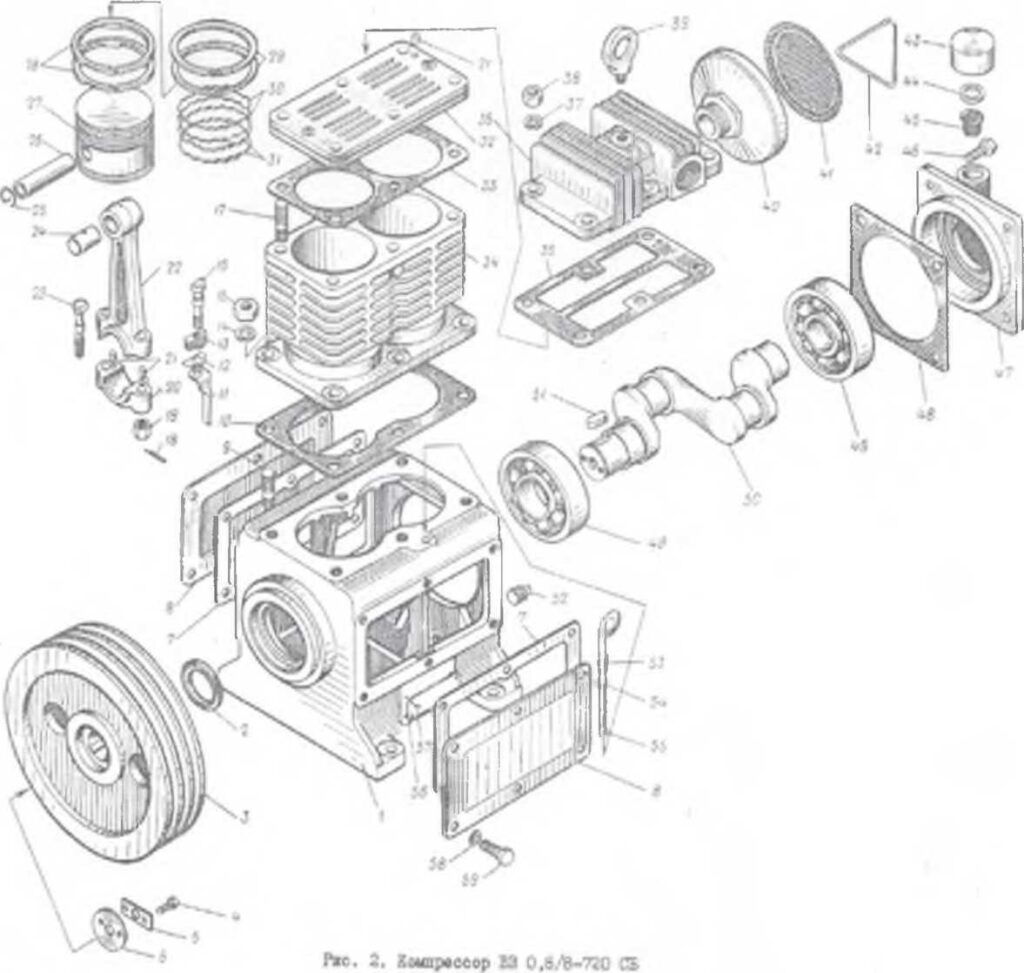

4. Детализация компонентов основной сборки (по Рисунку 2)
В данном разделе приводится полный, исчерпывающий перечень конструктивных элементов основного сборочного чертежа компрессора ВВ 0,8/8-720. Последовательный разбор каждой детали позволяет инженерно-техническому персоналу получить глубокое понимание устройства агрегата и упростить процесс дефектовки при капитальном ремонте.
| Номер позиции на рисунке | Обозначение | Наименование | Количество |
|---|---|---|---|
| 1 | ВВ-0.7/8.01.001-2 | Корпус | 1 |
| 3 | ВВ-0 7/8.00.002А | Шкив | 1 |
| 5 | ЭК-4.02.016 | Пластина замковая | 1 |
| 6 | ВВ-0.7/8.00.003 | Шайба | 1 |
| 7 | ЭK-4.01.024 | Прокладка | 2 |
| 8 | ЭК-4.01.021 | Крышка | 2 |
| 10 | ВВ-0,7/8.00.004 | Прокладка | 1 |
| 11 | ВВ-0,7/8.03.020-2 | Разбрызгиватель | 2 |
| 12 | ЭК-4.03.021 | Прокладка | 4 |
| 13 | ЭК-4.03.022 | Прокладки | 4 (комплект) |
| 16 | ВВ-0,7/8.03.018 | Болт шатунный | 2 |
| 19 | ЭК-4.03.024-1 | Гайка | 4 |
| 20 | ЭК-4.03.017 | Крышка | 2 |
| 22 | ЭК-4.03.016А | Шатун | 2 |
| 23 | ЭК-4.03.018 | Болт шатунный | 2 |
| 24 | ЭК-4.03.019-3 | Втулка | 2 |
| 25 | ЭК-4.03.015-1 | Кольцо стопорное | 4 |
| 26 | ЭК-4.03.014 | Палец поршневой | 2 |
| 27 | ВВ-0,7/8.03.011-К | Поршень | 2 |
| 28 | ЭК-4.03.013-K-1 | Кольцо поршневое М112 | 4 |
| 29 | ЭК-4.03.012-K | Кольцо поршневое У112 | 4 |
| 30 | ЭК-4.03.016-1 | Эспандер | 4 |
| 31 | ЭК-4.03.016-2 | Эспандер | 4 |
| 32 | ЭК-7А.04Б | Клапаны в сборе | 1 |
| 33 | ЭК-7А.00.013 | Прокладка | 1 |
| 34 | ЭК-7А.00.010-2 | Блок цилиндров | 1 |
| 35 | ЭК-7А.00.016А | Прокладка | 1 |
| 36 | BB-0,7/8.00.015A | Крышка клапанов | 1 |
| 40 | ВВ-0,7/8.04.02 | Корпус фильтра | 1 |
| 41 | ВВ-0,7/8.04.01А-1 | Пакет сеток а сборе | 1 |
| 42 | ВВ-0,7/8.04.01 | Кольцо запорное | 1 |
| 43 | ВВ-0,7/8.02.013 | Крышка сапуна | 1 |
| 44 | 216-1497E | Кольцо для сетки | 1 |
| 45 | 216-1497Д | Сетка | 1 |
| 47 | ВВ-0,7/8.02.012-1 | Корпус подшипника | 1 |
| 48 | ЭК-4.00.012 | Прокладка | 1 |
| 50 | ВВ-0,7/8.02.014 | Коленчатый вал | 1 |
| 52 | 188-38 | Пробка | 1 |
| 53 | ВВ-0,7/8.01.011 | Втулка маслоуказателя | 1 |
| 54 | ВВ-0,7/8.01.012 | Пружина маслоуказателя | 1 |
| 55 | ВВ-0,7/8.01.013 | Линейка маслоуказателя | 1 |
| 56 | ВВ-0,8/8.01.005 | Табличка 100x32 ГОСТ 12971-67 | 1 |
| 2 | Манжета 1.1-80x105-1 ГОСТ 8752-79 | 1 | |
| 4 | Болт М8x20.46 ГОСТ 7796-70 | 2 | |
| 9 | Шпилька М14-8Х35.46 ГОСТ 22034-76 | 6 | |
| 14 | Шайба 14.65Г ГОСТ 6402-70 | 6 | |
| 15 | Гайка M14.5 ГОСТ 5915-70 | 6 | |
| 17 | Шпилька M16-8х60.46 ГОСТ 22034-76 | 6 | |
| 18 | Шплинт 3,2x32 ГОСТ 397-79 | 4 | |
| 21 | Штифт 3Вх12 ГОСТ 3128-70 | 5 | |
| 37 | Шайба 16.65Г ГОСТ 6402-70 | 6 | |
| 38 | Гайка M16.5 ГОСТ 5915-70 | 6 | |
| 39 | Рым-болт М12 ГОСТ 4751-73 | 1 | |
| 46 | Болт M12X35.46 ГОСТ 7796-70 | 4 | |
| 49 | Подшипник 411 ГОСТ 8338-75 | 2 | |
| 51 | Шпонка 14x9x40 ГОСТ 23360-78 | 1 | |
| 57 | Заклепка 2x6 ГОСТ 10299-80 | 4 | |
| 58 | Шайба 12.65Г ГОСТ 6402-70 | 16 | |
| 59 | Болт М12x25.46 ГОСТ 7796-70 | 12 |

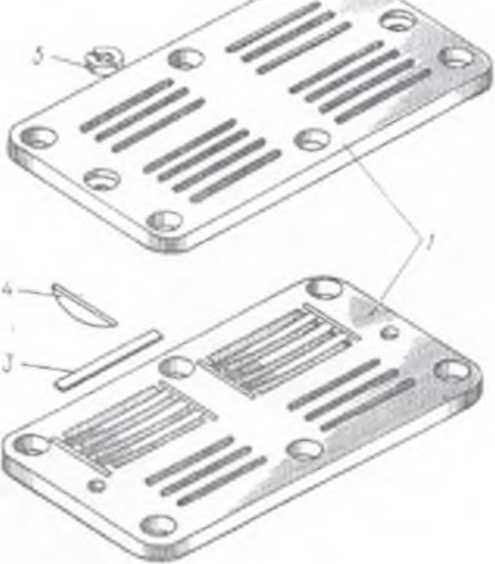

5. Спецификация узла «Клапан ЭK-7A.04.Б» (Рисунок 3)
Важнейшим рабочим органом поршневого компрессора является его клапанная группа, отвечающая за процессы всасывания и нагнетания воздуха.
| Номер позиций | Обозначение | Наименование | Количество |
|---|---|---|---|
| 1 | ЭК-7А.04А.100 | Плита клапанов | 2 |
| 2 | ЭK-7A.04A.015 | Винт М8х14 | 2 |
| 3 | ЭK-7A.04.014 | Пластина | 12 |
| 4 | ЭК-7А.04.013 | Шпонка | 8 |
| 5 | ЭK-7A.04A.016 | Гайка | 2 |
6. Подшипниковые узлы
Особого внимания заслуживает конструкция опорных узлов коленчатого вала. Согласно каталогу, в качестве опор качения применяется Подшипник 411 ГОСТ 8338-75, который обозначен на рисунке 2 под позицией 49.
- Внутренний диаметр: 55 мм.
- Наружный диаметр: 140 мм.
- Монтажная высота: 33 мм.
- Количество на компрессор: 2 шт.
Это обеспечивает надежную фиксацию и свободное вращение коленчатого вала при интенсивных рабочих нагрузках.
7. Стандартизированные изделия и крепеж
Особое место в конструкции агрегата занимают стандартизированные детали, изготовленные в строгом соответствии с государственными стандартами (ГОСТ). Использование унифицированного крепежа значительно упрощает техническое обслуживание, плановый ремонт и поиск запасных частей.
| Болты с шестигранной головкой | |||||||
| Номер позиции детали | Обозначение | Размеры, мм | Количество | ||||
| диаметр резьбы | длина стержня | длина резьбы | высота головки | размер под ключ | |||
| 4 | ГОСТ 7796-70 | М8 | 20 | 20 | 5 | 12 | 2 |
| 59 | ГОСТ 7796-70 | M12 | 25 | 25 | 7 | 17 | 12 |
| 46 | ГОСТ 7796-70 | M12 | 35 | 25 | 7 | 17 | 4 |
| Шайбы пружинные | |||||||
| Обозначение | внутренний диаметр | Наружный диаметр | высота | Количество | |||
| 58 | ГОСТ 6402-70 | 12,1 | 18,1 | 3,0 | 16 | ||
| 37 | ГОСТ 6402-70 | 16,3 | 24,3 | 4 | 6 | ||
| 14 | ГОСТ 6402-70 | 14,2 | 22,2 | 3,0 | 6 | ||
| Гайки шестигранные | |||||||
| Обозначение | диаметр резьбы | высота гайки | размер под ключ | Количество | |||
| 38 | ГОСТ 5915-70 | M16 | 13 | 24 | 6 | ||
| 15 | ГОСТ 5915-70 | M14 | 11 | 22 | 6 | ||
| Рым-болты | |||||||
| Обозначение | диаметр резьбы | диаметр головки болта | длина стержня | длина резьбы | Количество | ||
| 39 | ГОСТ 4751-73 | M12 | 54 | 25 | 19 | 1 | |
| Штифты цилиндрические | |||||||
| Обозначение | длина | диаметр | Количество | ||||
| 21 | ГОСТ 3128-70 | 12 | 3 | 5 | |||
| Шпильки | |||||||
| Обозначение | диаметр резьбы и длина одного конца | диаметр резьбы и длина другого конца | общая длина | Количество | |||
| 17 | ГОСТ 22034-76 | М16х20 | М16x60 | 80 | 6 | ||
| 9 | ГОСТ 22034-76 | М14x18 | М14x35 | 53 | 6 | ||
| Шплинты | |||||||
| Обозначение | диаметр | длина шплинта | Количество | ||||
| 18 | ГОСТ 397-79 | 3,2 | 32 | 4 | |||
| Манжеты резиновые армированные для валов | |||||||
| Обозначение | наружный диаметр | внутренний диаметр | высота | Количество | |||
| 2 | ГОСТ 8752-79 | 105 | 80 | 10 | 1 | ||
| Шпонки призматические | |||||||
| Обозначение | длина | высота | ширина | Количество | |||
| 51 | ГОСТ 23360-78 | 40 | 9 | 14 | 1 | ||
| Заклепки с полукруглой головкой | |||||||
| Обозначение | диаметр стержня | диаметр головки | высота головки | длина стержня | Количество | ||
| 57 | ГОСТ 10299-80 | 2 | 3,5 | 1,2 | 6 | 4 | |
