Аналоги клапанов КК: как избежать подделок и выбрать надежную замену

Кольцевые клапаны (КК) — это «сердце» газораспределительной системы промышленных поршневых компрессоров. От их корректной работы зависит не только производительность агрегата, но и безопасность всего производственного цикла. Сегодня, когда поставки оригинальных комплектующих от заводов-изготовителей старого образца затруднены или невозможны, предприятия массово переходят на аналоги. Однако рынок наводнен низкокачественным контрафактом, установка которого способна уничтожить поршневую группу за несколько часов работы. В этой статье мы разберем, как отличить надежный аналог от кустарной подделки, и на что опираться при выборе запчастей.

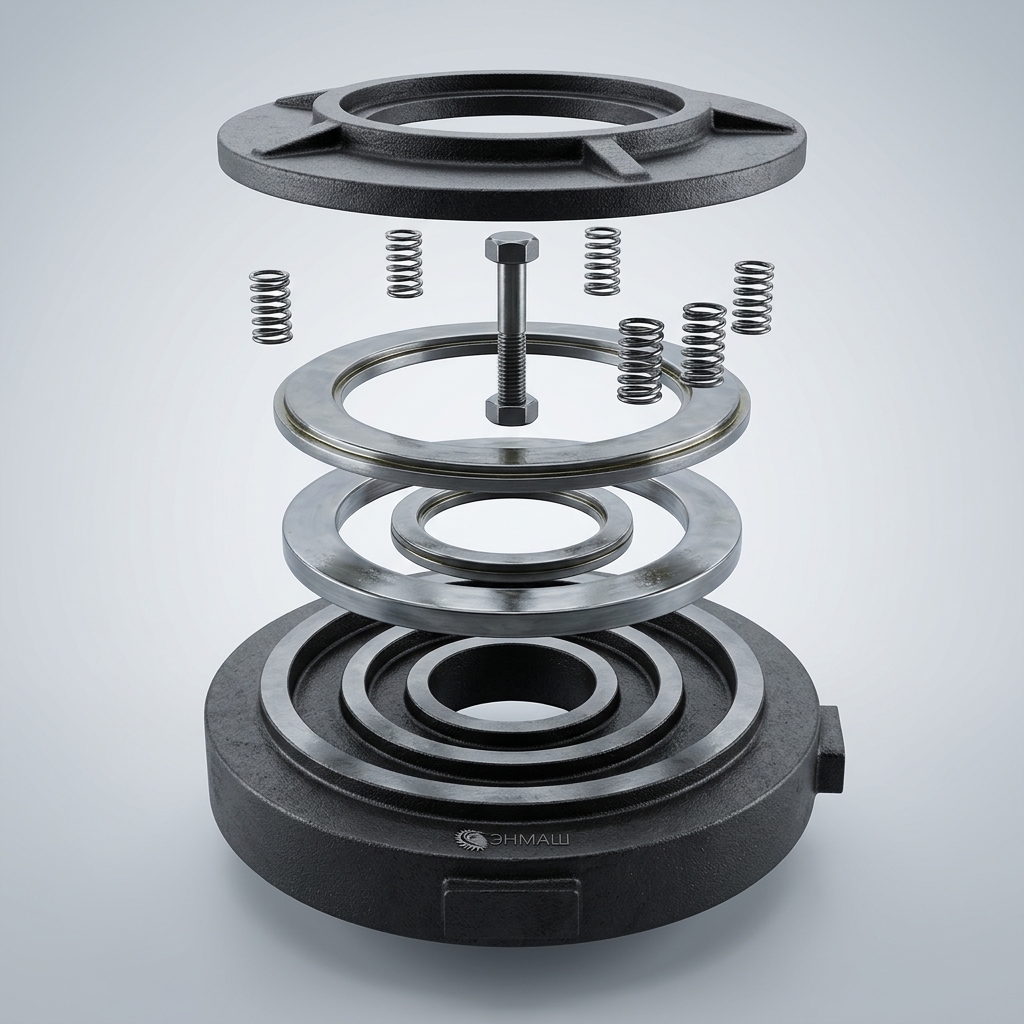

Исторически клапаны типа КК (всасывающие и нагнетательные) устанавливались на массивные поршневые компрессоры отечественного производства (базы 2ВМ, 4ВМ, ВП и их модификации). Конструкция узла кажется обманчиво простой: чугунное или стальное седло, набор концентрических стальных пластин, пружины и розетка (ограничитель подъема).

Эта видимая простота провоцирует появление «гаражных» производств. Недобросовестные поставщики вырезают пластины лазером из обычной конструкционной стали без последующей термообработки и шлифовки, а вместо специализированных пружин устанавливают витки случайной жесткости. В результате, вместо надежного узла, рассчитанного на миллионы циклов открытия-закрытия, заказчик получает деталь, которая вызывает утечку воздуха (или технологического газа) и быстро разрушается от усталостных напряжений.

Даже без установки в компрессор опытный механик способен провести первичную дефектовку узла. Усиленная диагностика при приемке запчастей должна проводиться по следующей цепочке:

• Признак: Грубые следы металлообработки на поверхностях.
• Вероятная причина: Деталь изготовлена кустарным способом, без применения плоскошлифовального оборудования.
• Что проверить: Прилегание кольцевых пластин к седлу и шероховатость посадочных поверхностей.

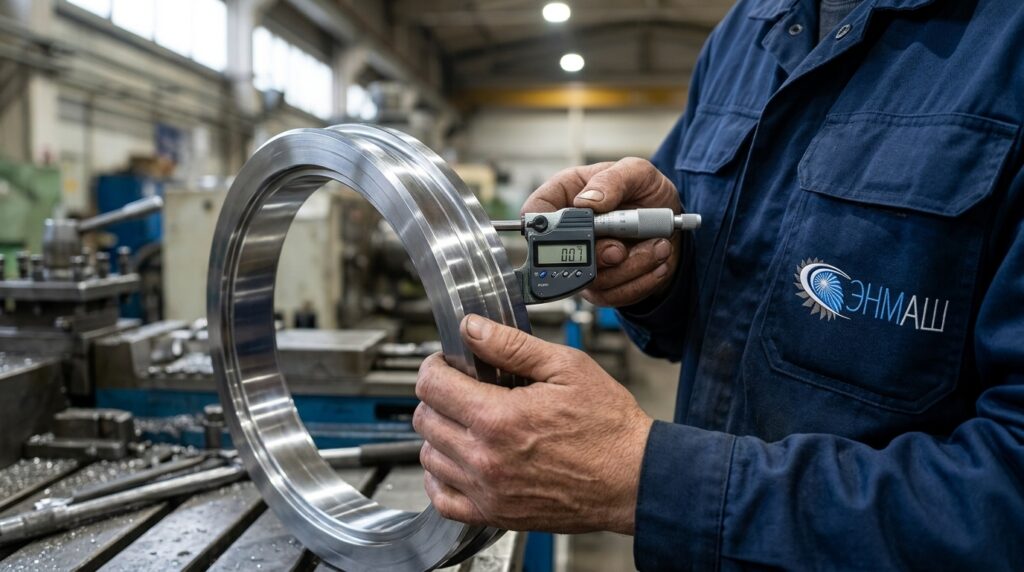

• Чем измерить: Лекальная линейка, щупы, микрометр. Для проверки герметичности — керосиновая проба (керосин не должен просачиваться через закрытый клапан минимум 3-5 минут).
• Что делать дальше: Если пластина имеет заусенцы от лазерной резки, следы побежалости или неровное прилегание — деталь бракуется. Качественный аналог всегда проходит этапы термической обработки (закалка, отпуск) и финишной притирки, обеспечивая идеальную плоскостность.

Также стоит обратить внимание на пружины. В качественных клапанах, производимых по ГОСТ или ISO, торцы пружин обязательно подшлифованы для строго вертикальной посадки, а их жесткость тарирована.

Главная ошибка при закупке запчастей для компрессоров — заказ «по картинке» или только по внешнему диаметру. Чтобы подобрать надежный аналог клапана КК, необходимо сверить следующие параметры:

1. Тип рабочей среды: Воздух, азот, кислород или агрессивные газы. От этого зависит выбор материала (сталь 30ХГСА, 40Х13 или современные полимеры типа PEEK).
2. Рабочее давление и температура: Указываются в паспорте оборудования. Превышение температурного режима быстро осадит некачественные пружины.
3. Высота подъема пластины (h): Критический параметр. Слишком большой подъем приводит к ударным нагрузкам и разрушению пластины, слишком малый — к дросселированию потока, потере производительности и перегреву.
4. Посадочные размеры: Внешний диаметр, толщина клапана в сборе, тип крепления в гнезде цилиндра.

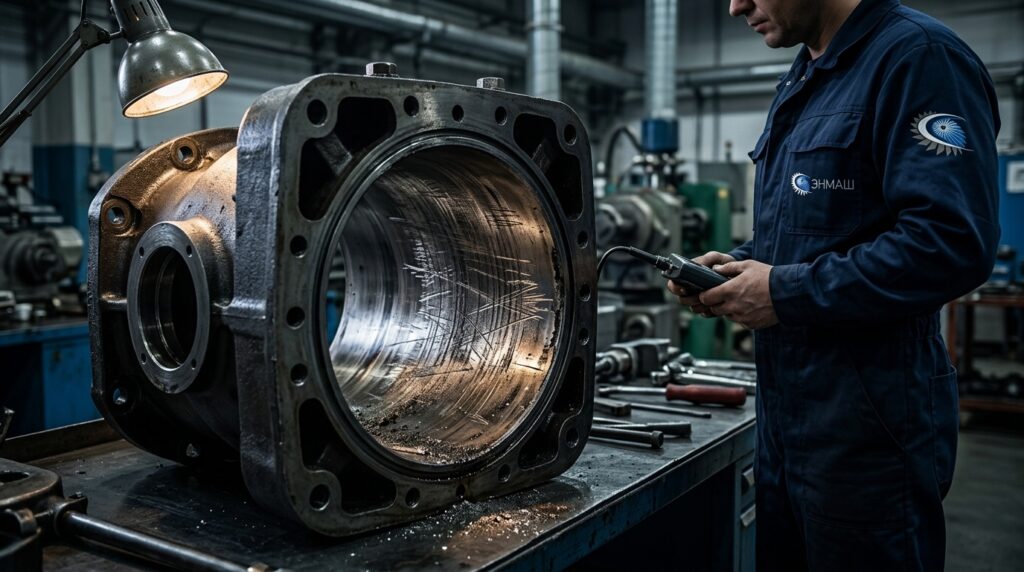

Установка поддельного узла ведет к цепной реакции разрушений. Основной риск заключается в обрыве пластины или пружины. Металлические осколки неизбежно проваливаются в рабочую полость цилиндра. Итог: задиры на зеркале цилиндра, разрушение поршневых колец, деформация поршня или обрыв штока.

Когда требуется срочная остановка оборудования:

Немедленно переводите систему управления в режим аварийного останова (нажатие кнопки «Грибок» / E-Stop), если наблюдаются следующие критические признаки:

• Резкий, неритмичный металлический стук в районе клапанных крышек цилиндра.
• Внезапное и сильное падение давления в воздушной магистрали без изменения режима потребления.
• Аномальный рост температуры нагнетания на ступени (срабатывает датчик температуры, предупреждая о перепуске горячего газа обратно во всасывающую линию из-за негерметичности).

В условиях экономии бюджетов службы главного механика часто пытаются восстанавливать старые клапаны, меняя только пластины. Это оправдано 1-2 раза.

Маркеры, при которых замена узла в сборе выгоднее ремонта:

1. Глубокие кавитационные или эрозионные раковины на седле, требующие снятия слоя металла более 0,5–1 мм при шлифовке. Это изменит высоту подъема пластин и нарушит газодинамику.
2. Износ направляющих пазов в ограничителе (розетке). Пластина начнет перекашиваться и заклинивать.
3. Усталостные микротрещины на корпусе клапана.

В таких случаях сборка КК из новых и сильно изношенных деталей приведет к повторному отказу через несколько суток. Покупка качественного узла в сборе обходится дешевле, чем сутки простоя технологической линии.

FAQ

1. Можно ли использовать полимерные пластины (PEEK) вместо стальных в клапанах КК?

Да, качественные аналоги часто модернизируются с использованием полиэфирэфиркетона (PEEK). Такие пластины не подвержены коррозии, обладают отличной ударопрочностью, а в случае поломки не наносят фатальных повреждений зеркалу цилиндра. Однако их предел по температуре — около 200–220 °C.

2. Почему новый аналог клапана начал пропускать газ сразу после установки?

Скорее всего, перед монтажом не была очищена посадочная рачка в цилиндре, или клапан был перетянут нажимным стаканом, что вызвало деформацию седла. Также возможна ошибка при подборе (несоответствие жесткости пружин рабочему давлению).

3. Влияет ли «просевшая» или некачественная пружина на производительность?

Напрямую. Неправильно подобранная пружина приводит к явлению «флаттера» — пластина начинает хаотично вибрировать (дрожать) в потоке газа, не открываясь полностью. Это вызывает резкое падение производительности и быстрый излом пластины.

4. Что делать, если маркировка на старом клапане полностью стерлась?

Необходимо произвести обратный инжиниринг. Инженеры замеряют посадочный диаметр, толщину сборки, количество и ширину колец, а также поднимают паспортные данные компрессора. Эту работу лучше доверить профильным специалистам поставщика.

5. Какие документы должен предоставить поставщик аналога?

Обязателен паспорт изделия с указанием технических характеристик (диаметр, давление, среда), чертеж или эскиз с габаритами, а также сертификат качества на используемые материалы (по запросу).

Кейс 1: Нефтехимическое предприятие

• Проблема: На азотном поршневом компрессоре наблюдался постоянный перегрев ступени нагнетания и падение подачи газа.
• Диагностика: Вскрытие показало, что установленные ранее дешевые клапаны не имели притирки — газ перетекал обратно во всасывающую линию. Пружины потеряли жесткость из-за термического воздействия.
• Решение: Был подобран и установлен качественный промышленный аналог КК с термообработанными пластинами из нержавеющей стали.
• Результат: Температура нагнетания вернулась в паспортный диапазон, наработка на отказ превысила 8000 часов.

Кейс 2: Металлургический комбинат

• Проблема: Регулярное разрушение пластин на компрессоре сжатого воздуха (каждые 1,5–2 месяца).
• Диагностика: Анализ обломков выявил, что поставщик контрафакта использовал сталь без термического отпуска. Металл был хрупким. Кроме того, высота подъема ограничителя превышала норму на 0,8 мм.
• Решение: Полная замена клапанных узлов на сертифицированные аналоги с правильным зазором и тарированными пружинами.
• Результат: Аварийные остановки прекратились. Стоимость владения (TCO) узлом снизилась на 40% за счет исключения простоев.

Перед тем как механик установит деталь в компрессор, выполните 5 простых шагов:

1. Визуальный осмотр: Убедитесь в отсутствии заусенцев, царапин на седле и следов коррозии.
2. Проверка подвижности: Аккуратно нажмите на пластины неметаллическим предметом. Ход должен быть плавным, без подклиниваний, с равномерным сопротивлением пружин.
3. Тест на герметичность: Налейте немного керосина или проникающей смазки в полость над закрытой пластиной. Протечек быть не должно.
4. Проверка геометрии: Измерьте штангенциркулем или микрометром внешний диаметр и общую высоту сборочной единицы — они должны совпадать с паспортом до десятых долей миллиметра.
5. Консультация с экспертом: Не уверены в происхождении запчасти или ее совместимости? Обратитесь к инженерам ООО «ПКП ЭНМАШ». Мы подберем проверенные детали, исключив риски для вашего оборудования.
