Охлаждение компрессорных станций: выбор и дефектовка радиатора

Промышленные пневматические сети и установки генерации сжатого воздуха требуют строгого соблюдения температурного режима, где ключевую роль играет радиатор компрессора. Избыточное теплоотделение, неизбежно возникающее в процессе сжатия газа, способно в кратчайшие сроки привести к деградации смазочных материалов, заклиниванию роторов и аварийной остановке предприятия. Эффективное охлаждение компрессора — это не просто вопрос долговечности, но и фундаментальное условие промышленной безопасности. В данном материале мы разберем теплофизику процессов, методику инструментальной диагностики и строгие критерии подбора теплообменного оборудования.

Функциональное назначение и физика работы теплообменника

Любая установка генерации сжатого воздуха преобразует подводимую механическую энергию (от электродвигателя или ДВС) в потенциальную энергию давления. Однако законы термодинамики неумолимы: около 80–90% затраченной энергии переходит в тепло. Если это тепло не отводить, температура внутри рабочей камеры мгновенно превысит допустимые пределы, что вызовет разрушение масляной пленки и термическое расширение металлов вплоть до заклинивания винтового блока. Именно поэтому радиатор для винтового компрессора является критически важным элементом, выполняющим функции поддержания теплового баланса.

В современных промышленных станциях (например, брендов Atlas Copco, Kaeser, Ремеза) применяется комбинированная воздушно-масляная система охлаждения. Горячее компрессорное масло, впитавшее тепло от сжатия газовой смеси, поступает в масляную секцию радиатора, в то время как предварительно сжатый воздух проходит через воздушную секцию (доохладитель). Эффективный теплосъем обеспечивается за счет развитого оребрения алюминиевых или медно-латунных сот, через которые вентилятор охлаждения компрессора принудительно прогоняет массивные потоки атмосферного воздуха. Конструктивно радиатор представляет собой паяный или сварной блок, спроектированный с учетом жестких требований к вибрационным нагрузкам и пульсациям давления, достигающим 15–20 бар.

Для правильной идентификации агрегата в технической документации часто используется буквенно-цифровой шифр. Например, код AKG-COOLER-RX-150-16 расшифровывается как алюминиевый пластинчато-ребристый теплообменник (RX) с расчетным отводом тепла 150 кВт и максимальным рабочим давлением 16 бар. При замене важно учитывать эти паспортные данные.

Кроме того, в мобильных дизельных установках или специализированных чиллерах (промышленных холодильных агрегатах) система теплообмена может интегрироваться с климатическими контурами. В таких сложных схемах каждая трубка охлаждения компрессора или специализированный хладагентный контур должны быть строго сбалансированы по гидравлическому сопротивлению. Любое отклонение в сечении или засорение сот приводит к нарушению ламинарного потока, локальным перегревам и, как следствие, срабатыванию термозащиты установки.

Признаки критического износа и первопричины поломок

Деградация теплообменного оборудования редко происходит одномоментно. Как правило, это лавинообразный процесс, начинающийся с малозаметных симптомов. Главным маркером приближающейся аварии является устойчивый рост температуры нагнетания на контроллере. Если в штатном режиме температура масляно-воздушной смеси держится в диапазоне 75–85 °C, то ползущий вверх показатель (стабильно выше 95 °C) свидетельствует о резком снижении коэффициента теплопередачи. Основной причиной такого явления выступает наружное загрязнение ламелей (пыль, цемент, древесная стружка) или внутреннее лакообразование — процесс коксования деградировавшего компрессорного масла на внутренних стенках трубок.

Второй частый симптом — появление масляного тумана или локальных подтеков на корпусе кулера. Вибрационные нагрузки от винтового блока или дисбаланс, который дает изношенный вентилятор охлаждения компрессора, приводят к усталости металла в местах пайки трубок к коллектору. Образуются микротрещины, через которые под давлением выдавливается смазочный материал. Также к поломкам ведет электрохимическая коррозия (особенно на предприятиях химической отрасли) и гидроудары при некорректной работе термостата.

Практический совет инженера: Я, как ведущий инженер ООО «ПКП ЭНМАШ», настоятельно рекомендую обращать внимание не только на сам радиатор, но и на состояние диффузора вентилятора. Деформация направляющего кожуха приводит к потере до 30% направленного воздушного потока, что сводит на нет эффективность даже абсолютно чистого теплообменника. Всегда проверяйте плотность прилегания уплотнителей между кулером и корпусом станции!

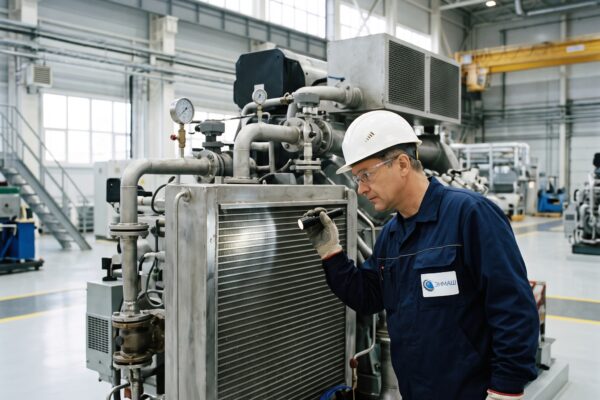

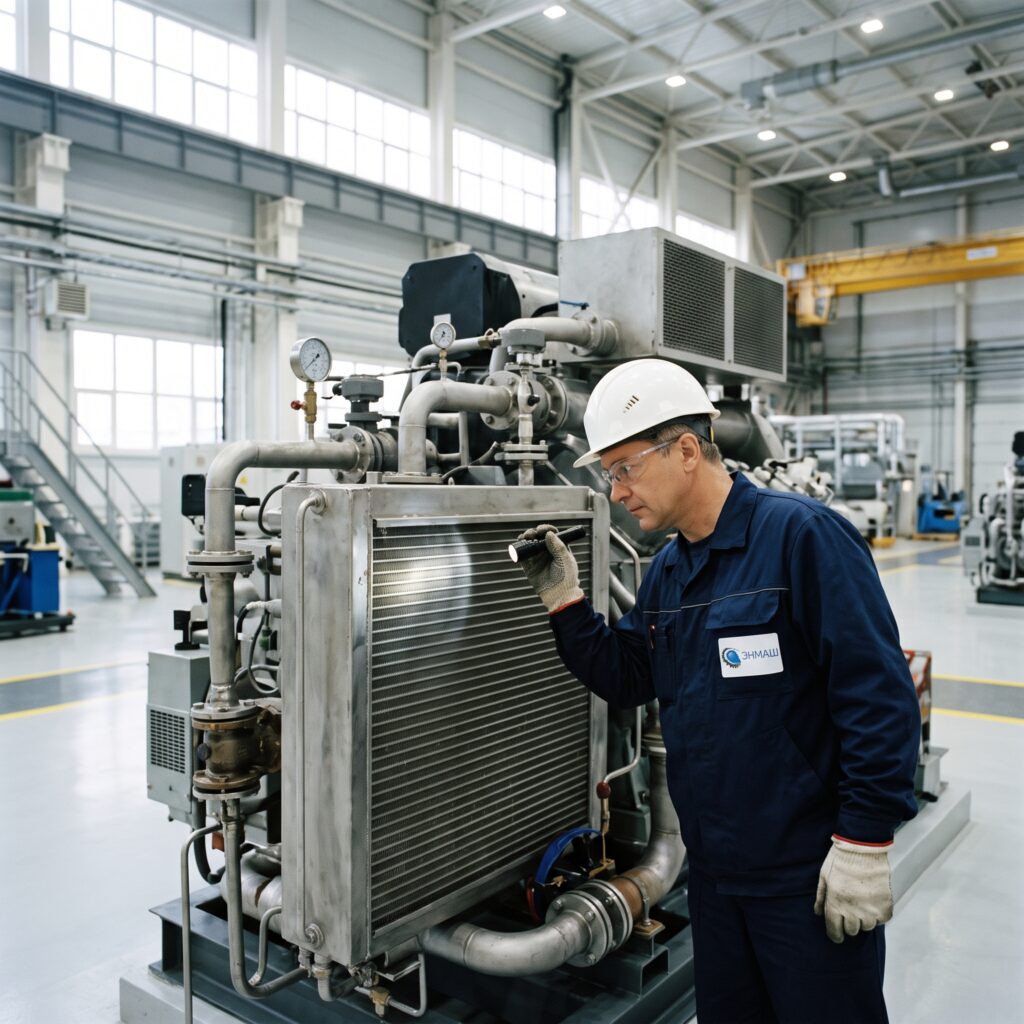

Инженерная методика дефектовки радиатора

Проведение грамотной инструментальной дефектовки позволяет избежать необоснованных затрат на замену еще рабочего узла, а также точно локализовать первопричину перегрева. Диагностика должна проводиться строго по алгоритмической цепочке, исключая метод «слепого перебора». Ниже приведен стандартный регламент контроля на промышленных объектах.

• Признак: Устойчивый рост температуры нагнетания выше 95 °C.
  Вероятная причина: Загрязнение наружных ламелей охлаждения или снижение эффективности обдува.
  Что проверить: Проходимость сот на просвет, скорость потока воздуха.
  Чем измерить: Анемометр крыльчатый (проверка скорости потока), тепловизор промышленный (поиск зон локального перегрева — «слепых пятен»).
  Что делать дальше: Провести бережную продувку сжатым воздухом (до 3 бар) против хода штатного потока. Если тепловизор показывает неравномерный прогрев (разница более 15 °C между зонами), требуется химическая промывка.
• Признак: Падение давления в масляном контуре или появление эмульсии.
  Вероятная причина: Внутренняя разгерметизация, пробой между контурами масла и воздуха, либо микротрещины во внешних трубках.
  Что проверить: Целостность сварных и паяных швов, герметичность контура.
  Чем измерить: Манометры образцовые (опрессовка азотом до 1,5 рабочих давлений), ультрафиолетовый детектор утечек (с добавлением УФ-маркера в масло).
  Что делать дальше: При обнаружении микротрещин по краям сот оценивается возможность аргонодуговой сварки. При внутренних пробоях узел подлежит безусловной замене.
• Признак: Высокая разница температур (дельта T) между входом и выходом масла менее 10 °C.
  Вероятная причина: Внутреннее закоксовывание масляных каналов продуктами распада дешевой смазки.
  Что проверить: Гидравлическое сопротивление масляного тракта радиатора.
  Чем измерить: Дифференциальный манометр, установленный до и после кулера.
  Что делать дальше: При перепаде давления (dP) выше 1–1.5 бар радиатор демонтируется для глубокой гидродинамической промывки специализированными сольвентами.

Аварийная остановка: критические пределы работы

Существуют режимы, при которых эксплуатация компрессорной станции категорически запрещена правилами промышленной безопасности. Игнорирование этих пороговых значений неизбежно ведет к разрушению подшипниковых узлов, оплавлению уплотнений (Viton, PTFE) и заклиниванию роторов. Аварийная остановка оборудования требуется немедленно, если:

1. Температура воздушно-масляной смеси превысила 110 °C. Для большинства винтовых установок этот предел является критическим. Масло мгновенно теряет смазывающие свойства, начинается процесс активного нагарообразования (коксования).
2. Внезапное падение давления масла ниже 1.5–2 бар (в зависимости от модели). Это свидетельствует о катастрофическом разрыве теплообменника, обрыве соединительных магистралей или отказе масляного насоса. Дальнейшая работа приведет к сухому трению винтов.
3. Аномальная вибрация радиаторного блока. Если амплитуда вибраций превышает паспортные допуски (обычно 4.5–7.1 мм/с по стандарту ISO 10816), это говорит о разрушении крыльчатки вентилятора, ослаблении анкерных креплений или разрушении антивибрационных подушек. Вибрация быстро разорвет тонкостенные алюминиевые соты.
4. Обильная утечка компрессорного масла. При визуальной фиксации струйной утечки или быстрого образования лужи под станцией эксплуатация останавливается во избежание пожароопасных ситуаций и экологических штрафов.

Сводная таблица параметров дефектовки

Для систематизации процесса инструментального контроля ниже приведена нормативная таблица допусков и браковочных показателей для типовых алюминиевых радиаторов компрессорных станций мощностью от 11 до 75 кВт.

Точка невозврата: когда ремонт недопустим

Многие предприятия в целях экономии бюджета пытаются реанимировать вышедшие из строя теплообменники, применяя аргоновую сварку или запаивая поврежденные соты полимерными составами. Однако важно понимать: любой радиатор для воздушного компрессора — это сосуд, работающий под давлением и подверженный циклическим термическим нагрузкам. Существуют жесткие критерии, при которых деталь признается неремонтопригодной:

• Множественные очаги утечек. Если течь образовалась более чем в 3–5 трубках одновременно, это явный признак системной усталости металла (старение сплава). Сварка одной трубки неизбежно вызовет разрыв соседней из-за термических напряжений.
• Внутренняя закоксованность более 30% объема. Если компрессор долго работал на перегретом масле или произошел залив контрафактного минерального масла вместо ПАО-синтетики, внутренние каналы забиваются твердым углеродистым шлаком. Ни один химический реагент не способен растворить «глухой» кокс в капиллярных трубках без разрушения самого алюминия.
• Механическая деформация коллекторов. Вздутие боковых бачков радиатора говорит о гидроударе (например, из-за заклинивания термостата в закрытом положении зимой). Геометрия нарушена, посадочные места искривлены — узел подлежит списанию.
• Глубокая язвенная коррозия. Истончение стенок сот до критических значений (менее 0.5 мм), определяемое ультразвуковым толщиномером, делает дальнейшую эксплуатацию опасной.

В этих случаях восстановление экономически нецелесообразно и технически недопустимо. Рентабельность покупки нового узла окупается предотвращением внезапной аварийной остановки всей производственной линии.

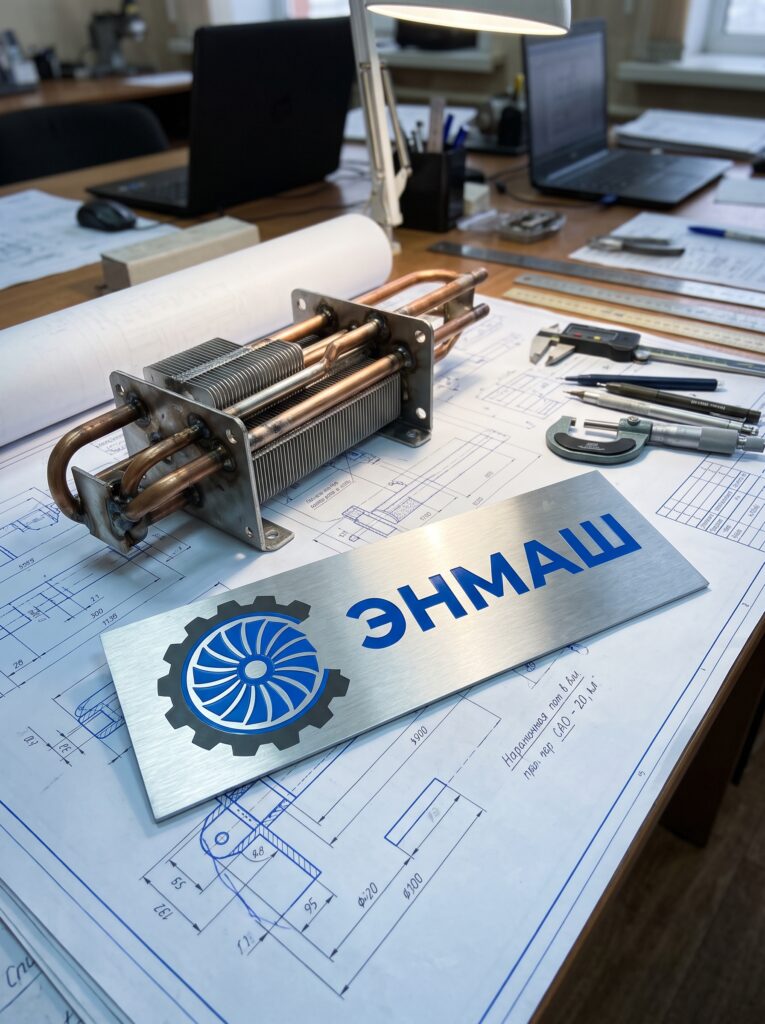

Инженерный подбор детали по паспорту

Приобретение нового теплообменника — ответственный инженерный процесс. Нельзя просто выбрать деталь «похожих размеров». Радиатор компрессора подбирается строго с учетом гидравлических и термодинамических расчетов, заложенных заводом-изготовителем оборудования. Типичная ошибка закупщиков — попытка подобрать узел исключительно по внешним габаритам, игнорируя пропускную способность.

Основные параметры совместимости, которые необходимо проверять по паспорту и шильдику:

1. Теплоотводящая способность (кВт): Должна соответствовать мощности приводного электродвигателя станции (или быть с небольшим запасом). Установка «слабого» радиатора приведет к хроническому перегреву.
2. Максимальное рабочее давление (Max. Working Pressure): Обычно составляет 14–16 бар для общепромышленных сетей и до 40 бар для бустеров. Недостаточный класс прочности приведет к разрыву.
3. Пропускная способность по маслу и воздуху (л/мин и м³/мин): Определяет гидравлическое сопротивление. Если внутреннее сечение аналога меньше оригинала, масляный насос будет работать с перегрузкой.
4. Резьбовые присоединения: Обязательно сверяйте тип резьбы (BSP, NPT, метрическая) и диаметр. Использование переходников часто приводит к заужению проходного сечения и создает дополнительные точки риска утечек.
5. Геометрия креплений: Расстояние между анкерными болтами и посадочные места под диффузор.

Особое внимание следует уделить комплектующим климатического контроля, если они интегрированы в систему. Например, любая трубка кондиционера от компрессора к радиатору в мобильных дизельных установках должна быть армирована и устойчива к воздействию фреона и масел POE/PAG.

Риски установки контрафактных узлов

Рынок промышленных запасных частей переполнен дешевыми NoName репликами из низкокачественного переработанного алюминия. Использование нештатного радиатора несет в себе скрытые риски, которые проявляются не сразу, но ведут к фатальным последствиям для всего компрессорного узла.

• Нарушение теплообмена из-за грубой пайки: В дешевых аналогах часто применяется избыточное количество флюса и припоя, которые частично перекрывают внутреннее сечение трубок. Внешне радиатор огромный, а его реальная пропускная способность снижена на 40%.
• Кавитация в масляном контуре: Неправильная гидродинамика бачков (отсутствие дефлекторов) приводит к вспениванию масла. Вспененная эмульсия не способна эффективно отводить тепло от винтового блока, что вызывает задиры на роторах.
• Слабая виброустойчивость: Отсутствие усиливающих пластин на углах радиатора приводит к тому, что постоянная вибрация от работы установки разрывает соты в первый же год эксплуатации.
• Опасность для смежных агрегатов: Разрыв некачественного радиатора под давлением может повредить соседние узлы (электродвигатель, инверторный шкаф), а выброс 10–20 литров горячего масла создает угрозу возгорания.

Помните: стоимость оригинального винтового блока в десятки раз превышает мнимую экономию на теплообменнике. Выбирайте только проверенных поставщиков, гарантирующих соблюдение стандартов ISO и DIN.

Примеры из промышленной практики

Ниже приведены типовые примеры из инженерной практики, демонстрирующие последствия неправильной эксплуатации систем охлаждения и способы решения проблем.

Ответы на вопросы технических специалистов

Вопрос: Как часто нужно продувать наружные соты радиатора?
Ответ: Периодичность зависит от чистоты всасываемого воздуха. В чистых цехах (пищевая промышленность) достаточно продувки 1 раз в месяц (примерно каждые 500 моточасов). На цементных или деревообрабатывающих производствах — еженедельно или даже ежедневно. Важно использовать воздух под давлением не выше 3 бар, чтобы не замять тонкие алюминиевые ламели.

Вопрос: Можно ли использовать автомобильный антифриз для жидкостных систем охлаждения компрессоров?
Ответ: Только если это прямо разрешено паспортом. Промышленные установки часто требуют пропиленгликолевых смесей с мощными антикавитационными и антикоррозийными присадками. Дешевые автомобильные тосолы могут разрушить уплотнения (EPDM) и вызвать электрохимическую коррозию в медно-паяных пластинчатых теплообменниках.

Вопрос: Что делать, если трубка кондиционера от компрессора к радиатору (на мобильных установках) постоянно перетирается?
Ответ: Проблема в неправильной трассировке или износе демпферов (подушек). Необходимо переложить магистраль, избегая острых углов корпуса, и закрепить ее обрезиненными хомутами. Сам шланг лучше заменить на усиленный тефлоновый (PTFE) в металлической оплетке.

Вопрос: Допускается ли частичное удаление (заглушка) пробитых трубок?
Ответ: Временная заглушка (глушение сваркой) до 5% трубок от общего объема допускается как аварийная мера для завершения рабочей смены. Однако это нарушает гидродинамику и ведет к локальным перегревам соседних каналов. Узел необходимо заменить при ближайшем плановом ТО.

Вопрос: Почему после замены радиатора компрессор все равно греется?
Ответ: Вероятные причины: не был заменен термостатический клапан (он заклинил и пускает масло по малому кругу, минуя большой радиатор), установленный аналог имеет меньшую пропускную способность, или в системе осталась воздушная пробка.

Вопрос: Какие бренды оборудования вы рекомендуете к установке?
Ответ: При подборе запчастей мы опираемся на высокие стандарты. Отлично зарекомендовали себя комплектующие для Atlas Copco, Kaeser, Remeza, Boge, а также холодильные компрессоры Bitzer и Bock.

Памятка (чек-лист) для главного механика и закупщика

Перед заказом запчастей для систем терморегулирования пневмостанций, убедитесь, что у вас собрана вся необходимая информация. Это исключит риск простоя оборудования из-за ошибки в логистике:

1. Сделайте качественное фото заводского шильдика (таблички) компрессорной станции. Там указан год выпуска, точная модель и серийный номер оборудования.
2. Сфотографируйте сам радиаторный блок и его табличку (если сохранилась). Часто производители станций меняют поставщиков кулеров от партии к партии (OEM-комплектация).
3. Снимите точные геометрические размеры: длину, ширину, толщину активной зоны (соты) и общие габариты с бачками.
4. Зафиксируйте тип присоединительных фитингов. Укажите вид резьбы (наружная/внутренняя), ее диаметр и расстояние между осями входного и выходного патрубков.
5. Проверьте смежные элементы. Оцените состояние термостата, шлангов высокого давления, приводных ремней и уплотнительных колец — их целесообразно менять в комплекте.
6. Обратитесь к инженерам ООО «ПКП ЭНМАШ». Передайте собранные данные нашим специалистам для безошибочного подбора оригинального теплообменника или надежного аналога с гарантией.
